5TECH 2xVirgo One PLUS (M) / 82225-2 to nowoczesny, cyfrowy, dwużyłowy zestaw wideodomofonowy z serii TWIN , wyposażony w dwa dotykowe monitory 8" IPS, kamerę Full HD oraz możliwość zdalnej obsługi poprzez aplikację Tuya Smart.

✨ Zestaw przeznaczony jest do instalacji, w których liczy się proste okablowanie, wygodna obsługa oraz możliwość sterowania dostępem zarówno lokalnie, jak i z dowolnego miejsca przez telefon.





✨ System wykorzystuje tylko 2 żyły pomiędzy monitorem a stacją zewnętrzną, dzięki czemu doskonale sprawdza się również w instalacjach z ograniczoną liczbą przewodów.

✨ W skład systemu wchodzą dwa dotykowe monitory 8" IPS oraz panel zewnętrzny wyposażony w kamerę 2 Mpx Full HD, szyfrator i czytnik zbliżeniowy MIFARE 13,56 MHz.

✨ Wideodomofon umożliwia sterowanie furtką i napędem bramy, podgląd obrazu z dodatkowych kamer IP, nagrywanie zdjęć i filmów oraz zdalne sterowanie przez aplikację Tuya Smart.


Ważna informacja dotycząca instalacji

Jeżeli istniejąca instalacja wykonana jest w układzie gwiazdy, czyli wszystkie przewody doprowadzone są do jednego punktu, np. rozdzielni lub szafy rack, przy wykorzystaniu jednego przewodu komunikacyjnego, konieczne może być zastosowanie dystrybutora sygnału TWIN.

Wyjątkiem jest sytuacja, w której pomiędzy monitorami znajduje się dodatkowy przewód lub zastosowano przewód typu skrętka internetowa.


Nowoczesny system wideodomofonowy dwużyłowy – funkcje i zalety

👉  Instalacja dwużyłowa
Komunikacja pomiędzy monitorem a stacją zewnętrzną odbywa się za pomocą tylko 2 żył. System może pracować na dużych odległościach, nawet do około 300 m.

👉  Dwa przekaźniki w panelu zewnętrznym
Stacja zewnętrzna posiada dwa niezależne przekaźniki, które można wykorzystać do sterowania np. elektrozaczepem oraz napędem bramy.

👉  Zasilanie elektrozaczepu ze stacji zewnętrznej
Elektrozaczep może być zasilany bezpośrednio ze stacji zewnętrznej, dzięki czemu nie ma potrzeby prowadzenia dodatkowego przewodu zasilającego.

Przy takim sposobie podłączenia należy stosować wyłącznie elektrozaczepy niskoprądowe o poborze do 300 mA oraz zabezpieczającą diodę prostowniczą.

👉  Dodatkowy przekaźnik w monitorze
Monitor posiada dodatkowy przekaźnik sterujący, który można wykorzystać np. do obsługi napędu bramy garażowej.

👉  Wyjście COM-NO – automatyczne sterowanie po wywołaniu
Po naciśnięciu przycisku wywołania na stacji zewnętrznej monitor może na około 2 sekundy aktywować wyjście COM-NO.
Można wykorzystać je np. do uruchomienia dodatkowego gongu, oświetlenia zewnętrznego lub innego urządzenia sterowanego zwarciem styków.

👉  Wejście na dodatkowy przycisk dzwonkowy
Monitor umożliwia podłączenie dodatkowego przycisku dzwonkowego, np. przy drzwiach wejściowych.
Rozwiązanie przydaje się w sytuacji, gdy furtka lub brama jest już otwarta, a osoba znajdująca się na posesji chce ponownie wywołać mieszkańców.

👉  Obsługa kamer IP do 2 Mpx
Monitor może współpracować z maksymalnie 2 kamerami IP Dahua lub Hikvision o rozdzielczości do 2 Mpx.

W przypadku kamer o wyższej rozdzielczości może być konieczne ustawienie rozdzielczości 1920x1080 px. W niektórych kamerach Dahua monitor może korzystać z podstrumienia o niższej rozdzielczości.

👉  Integracja z lokalną siecią IP
Aby dodać kamerę IP do monitora, należy podać jej adres IP oraz hasło. Monitor i kamera muszą pracować w tej samej sieci.



Sterowanie furtką i bramą

• brelok zbliżeniowy MIFARE – szybkie otwieranie wejścia za pomocą breloka,
• kod – możliwość otwierania furtki i bramy niezależnymi kodami,
• monitor wewnętrzny – sterowanie furtką oraz napędem bramy z poziomu monitora,
• aplikacja Tuya Smart – zdalne otwieranie furtki i bramy za pomocą telefonu.



Aplikacja mobilna Tuya Smart

Po połączeniu monitora z Internetem wideodomofon może być obsługiwany również z poziomu smartfona.

Po naciśnięciu przycisku wywołania na stacji zewnętrznej użytkownik może otrzymać powiadomienie na telefon, przeprowadzić rozmowę z osobą znajdującą się przy wejściu oraz zdalnie otworzyć furtkę lub bramę.

Aplikacja Tuya Smart dostępna jest na urządzenia z systemami Android oraz iOS i posiada polską wersję językową.

• podgląd osoby znajdującej się przy wejściu,
• dwukierunkowa komunikacja głosowa,
• zdalne otwieranie furtki i bramy,
• wywoływanie podglądu z wejść i kamer,
• przeglądanie zdjęć i nagrań zapisanych na karcie pamięci monitora,
• obsługa do 6 telefonów.

Przykładowy schemat podłączenia zestawu:



---

Monitor dotykowy Virgo One PLUS (W) – najważniejsze cechy



Podstawowe funkcje

• dotykowy ekran 8" IPS,
• super cienka ramka,
• rozdzielczość wyświetlania: 1024x600 px,
• rozdzielczość zapisu: 1920x1080 px,
• połączenie ze stacją zewnętrzną za pomocą 2 żył,
• połączenie z Internetem poprzez Wi-Fi lub Ethernet,
• obsługa karty microSD do 128 GB,
• zasięg instalacji nawet do około 300 m.

Obsługa kamer i wejść

• obsługa maksymalnie 2 kamer IP Dahua lub Hikvision do 2 Mpx,
• możliwość podglądu obrazu ze stacji zewnętrznych i kamer,
• możliwość ręcznego wykonania zdjęcia lub rozpoczęcia nagrywania,
• możliwość podłączenia maksymalnie 6 monitorów,
• funkcja interkomu pomiędzy monitorami,
• możliwość podłączenia 2 stacji bramowych,
• sterowanie napędem bramy automatycznej.

Nagrywanie i rejestracja

• zapis wideo lub zdjęć,
• automatyczna rejestracja osób wywołujących,
• odtwarzanie zapisanych materiałów z poziomu monitora,
• opcjonalna detekcja ruchu z regulacją czułości,
• obsługa kart microSD do 128 GB, klasa szybkości minimum 10.

Tryb gotowości i widżety

• tryb wygaszonego ekranu,
• widżet aktualnej pogody,
• informacje o zanieczyszczeniu powietrza PM2.5 i PM10,
• możliwość określenia godzin wyświetlania widżetu pogodowego,
• tryb cyfrowej ramki na zdjęcia,
• możliwość prezentowania kilku zdjęć na zmianę,
• regulacja szybkości zmiany zdjęć,
• możliwość odtwarzania muzyki w tle ramki cyfrowej.

Dźwięk i powiadomienia

• 5 standardowych dzwonków,
• możliwość ustawienia własnego dzwonka MP3 z karty SD,
• 10-stopniowa regulacja głośności,
• różne melodie dla dwóch wejść,
• harmonogram głośności, rodzaju oraz czasu dzwonienia,
• opcjonalna skrzynka głosowa,
• regulowany czas uruchomienia skrzynki głosowej,
• regulowany czas otwierania zamka od 1 do 10 sekund.



Specyfikacja techniczna monitora

• wyświetlacz: dotykowy 8" IPS,
• rozdzielczość ekranu: 1024x600 px,
• rozdzielczość zapisu: 1920x1080 px,
• tryb zapisu: zdjęcie lub wideo,
• obsługa kart microSD: do 128 GB,
• obsługa maksymalnie 2 kamer IP,
• obsługa maksymalnie 6 monitorów,
• obsługa maksymalnie 2 stacji bramowych,
• regulacja czasu otwierania zamka: 1–10 sekund,
• zasilanie: 24–28 V DC,
• wymiary: 189 x 119 x 20 mm,
• pobór mocy: około 1,5 W w trybie czuwania / 3,6 W podczas pracy.

---

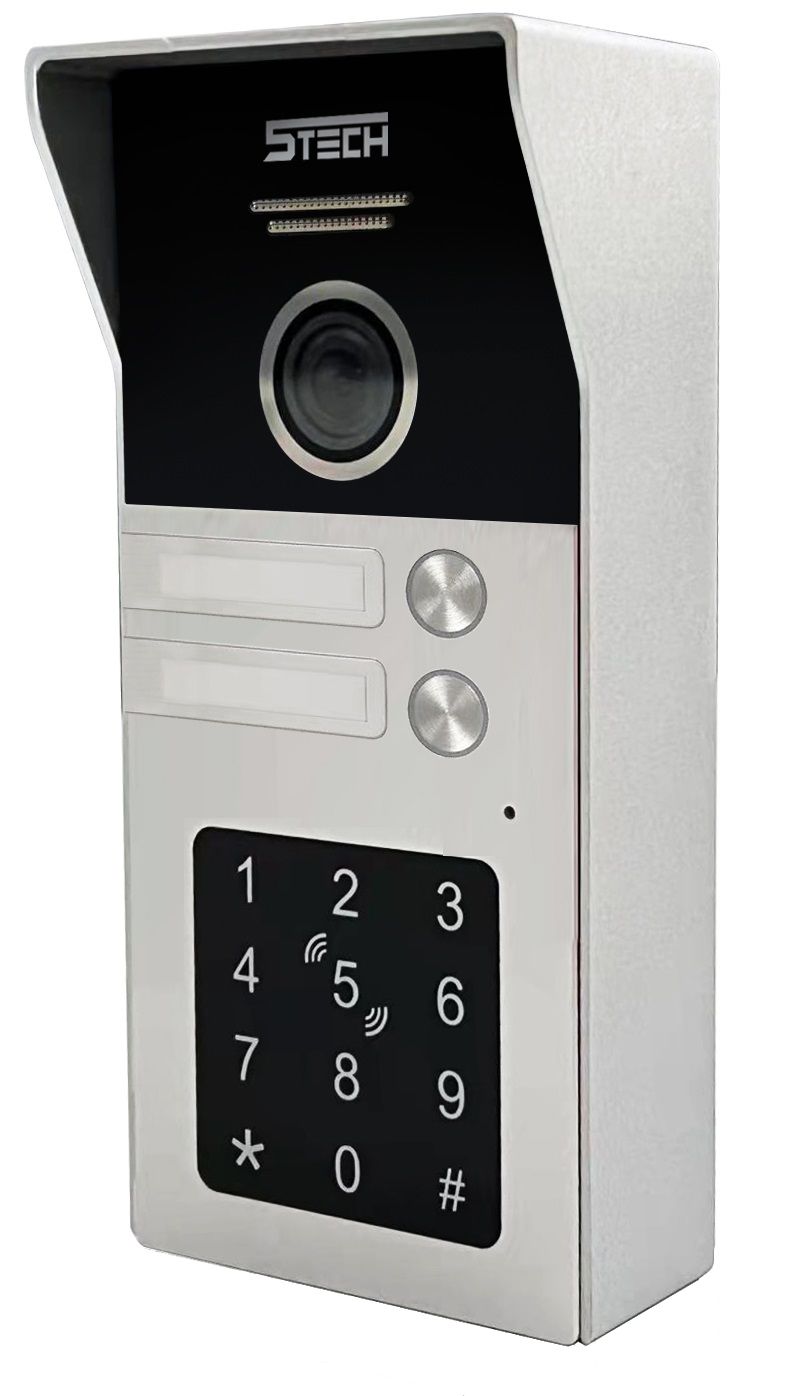

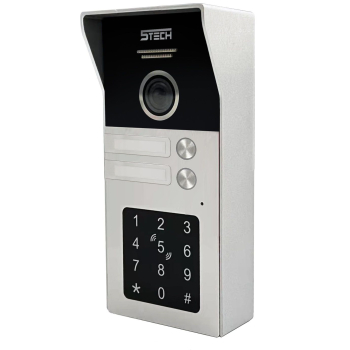

Panel zewnętrzny 82225-2 – najważniejsze cechy

Podstawowe funkcje

• rozdzielczość kamery: 2 Mpx, 1080p Full HD,
• obiektyw: 1,9 mm,
• szeroki kąt widzenia: 140°,
• podświetlenie nocne IR,
• montaż natynkowy,
• obudowa: aluminium / ABS,
• stopień ochrony: IP65,
• zabezpieczenie przed nieautoryzowanym użyciem.

Kontrola dostępu

• wbudowany czytnik MIFARE 13,56 MHz,
• obsługa maksymalnie 200 tagów zbliżeniowych,
• wbudowany zamek szyfrowy,
• obsługa maksymalnie 200 kodów,
• otwieranie furtki i bramy niezależnymi kodami,
• podświetlana klawiatura,
• podświetlany przycisk wywołania,
• programowanie z poziomu klawiatury.



Specyfikacja techniczna panelu zewnętrznego

• rozdzielczość kamery: 2 Mpx 1080p Full HD,
• obiektyw: 1,9 mm,
• kąt widzenia: 140°,
• podświetlenie nocne: IR,
• czytnik: MIFARE 13,56 MHz,
• obsługa maksymalnie 200 tagów,
• zamek szyfrowy: maksymalnie 200 kodów,
• obudowa: aluminium / ABS,
• klasa szczelności: IP65,
• montaż: natynkowy,
• zasilanie: z monitora,
• temperatura pracy: od -40°C do +50°C,
• pobór mocy: około 0,30 W w trybie czuwania / 0,70 W podczas pracy,
• wymiary: 69 x 145 x 28 mm.

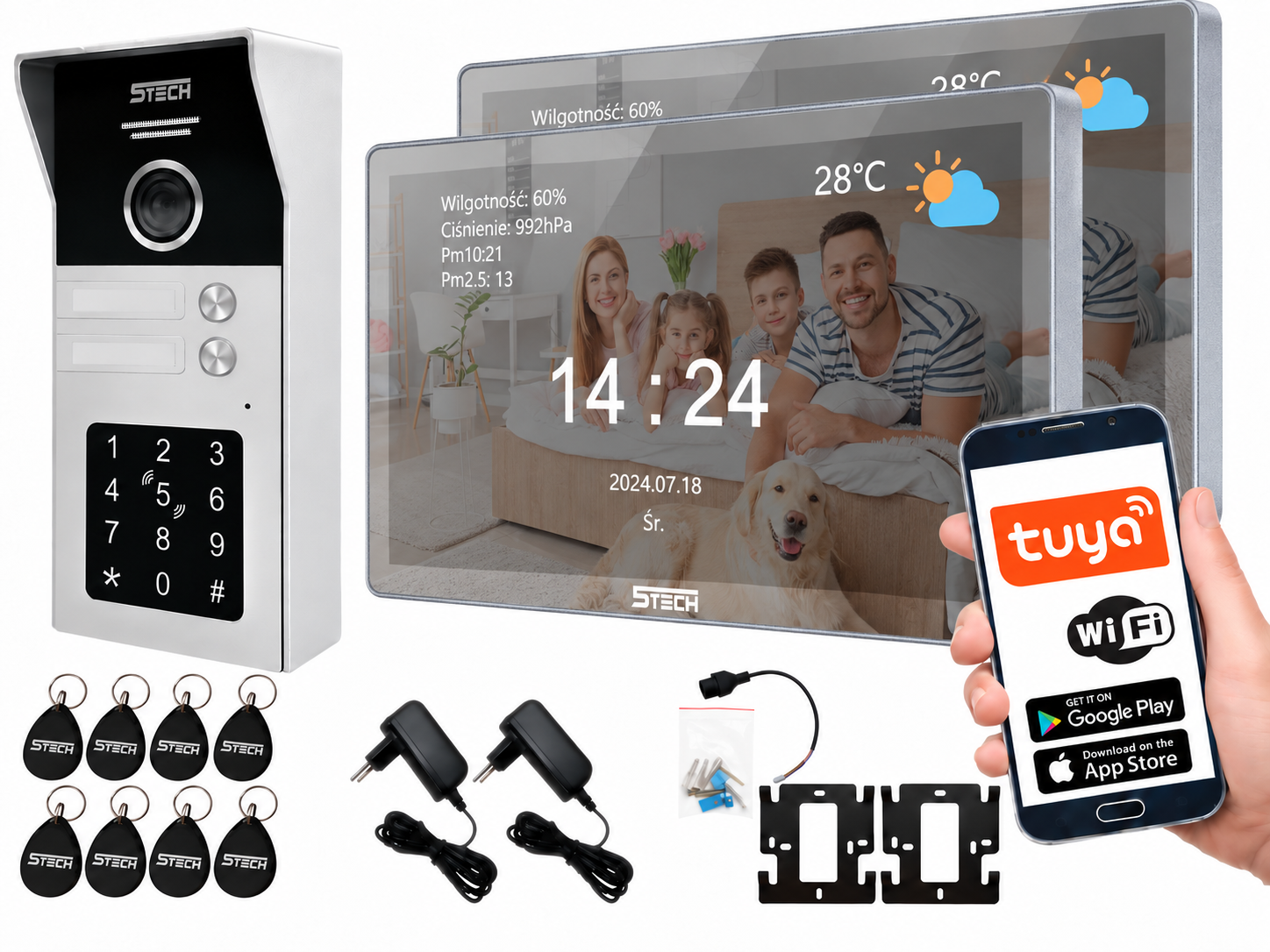

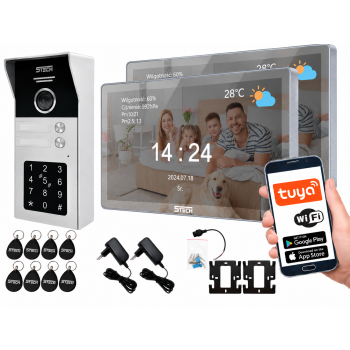

W zestawie:


• monitor wewnętrzny 5TECH Virgo One PLUS (W) 8" – 2 szt.;
• stacja bramowa 5TECH 82225-2 – 1 szt.;
• brelok zbliżeniowy MIFARE – 8 szt.;
• zasilacz sieciowy - 2 szt;
• uchwyty ścienne do monitorów - 2 szt;
• przewody i akcesoria montażowe;
• instrukcja obsługi.



❗ Zestaw współpracuje z elektrozaczepami niskoprądowymi o poborze do 300 mA, jeżeli elektrozaczep ma być zasilany bezpośrednio ze stacji zewnętrznej. Przy takim sposobie podłączenia należy zastosować diodę zabezpieczającą.

❗ W przypadku instalacji wykonanej w układzie gwiazdy może być wymagany dodatkowy dystrybutor sygnału TWIN. Zależy to od sposobu wykonania istniejącego okablowania.
