• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID w standardzie Unique 125kHz,
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwierania furtki i bramy niezależnymi kodami,
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora
3. monitor
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Monitor dotykowy VERUS PLUS (M) - najważniejsze cechy

Podstawowe funkcje

• dotykowy ekran IPS 10"
• supercienka ramka
• połączenie monitora z Internetem przez Wi-Fi lub przewodowo przez Ethernet RJ-45
• obsługa kart microSD o pojemności do 1 TB (min. Class 10, brak w zestawie)
• sterowanie furtką oraz napędem automatycznej bramy
• podgląd obrazu na żywo
• dwukierunkowa komunikacja głosowa
• wbudowany mikrofon i głośnik

Obsługa kamer i wejść

• możliwość podłączenia do 2 stacji bramowych
• możliwość podłączenia do 2 dodatkowych kamer analogowych
• obsługiwane standardy kamer: CVBS, AHD oraz FHD
• maksymalna rozdzielczość obsługiwanych kamer: 2 Mpx
• możliwość podłączenia do 6 monitorów w jednym systemie
• funkcja interkomu pomiędzy monitorami
• możliwość wywołania obrazu ze stacji bramowych lub kamer
• ręczne uruchamianie nagrywania lub wykonywanie zdjęć
• sterowanie furtką oraz napędem bramy

Nagrywanie i rejestracja

• tryb zapisu: nagranie wideo lub zdjęcie
• obsługa kart microSD o pojemności do 1 TB
• minimalna klasa prędkości karty: Class 10
• ciągłe nagrywanie obrazu z wybranego kanału
• możliwość ustawienia harmonogramu nagrywania
• automatyczne zapisywanie zdjęć lub nagrań osób dzwoniących
• ręczne wykonywanie zdjęć i uruchamianie nagrywania
• odtwarzanie zapisanych zdjęć i nagrań
• detekcja ruchu z funkcją wykrywania człowieka
• automatyczne rozpoczęcie nagrywania po wykryciu osoby

Funkcje sieciowe i aplikacja mobilna

• obsługa aplikacji Tuya Smart na urządzeniach z systemem Android i iOS
• obsługa maksymalnie 6 telefonów w aplikacji
• odbieranie połączeń ze stacji bramowej na telefonie
• podgląd i komunikacja z osobą dzwoniącą
• zdalne otwieranie furtki
• zdalne sterowanie napędem bramy
• zdalne wywoływanie obrazu ze stacji bramowych i kamer
• połączenie monitora z siecią przez Wi-Fi lub Ethernet RJ-45

Tryb gotowości i widżety

• wyświetlanie pogody
• wyświetlanie informacji o jakości powietrza PM2.5 i PM10
• możliwość ustawienia harmonogramu wyświetlania widżetu pogodowego
• funkcja cyfrowej ramki ze zdjęciami
• regulacja szybkości wyświetlania zdjęć
• możliwość ustawienia muzyki w tle ramki cyfrowej
• regulacja głośności muzyki odtwarzanej podczas wyświetlania zdjęć

Dźwięk i powiadomienia

• wbudowany głośnik i mikrofon
• 12 melodii dzwonka do wyboru
• możliwość ustawienia własnego dzwonka MP3 z karty microSD
• 8-stopniowa regulacja głośności
• możliwość ustawienia różnych dzwonków dla 2 wejść
• harmonogram głośności i czasu dzwonienia
• skrzynka głosowa – opcjonalna możliwość pozostawienia wiadomości podczas nieobecności użytkownika
• regulacja czasu otwarcia elektrozaczepu w zakresie od 1 do 10 sekund

1. wyświetlacz dotykowy IPS
2. mikrofon
3. gniazdo na kartę microSD – karta nie znajduje się w zestawie

Panel zewnętrzny 84222 - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość kamery: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 170°
• automatycznie podświetlana klawiatura po zapadnięciu zmroku
• podświetlane tabliczki, klawisze i przycisk dzwonka
• podświetlenie nocne: diody LED IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy RFID Unique 125 kHz, obsługujący maksymalnie 200 tagów
• w zestawie 4 breloki zbliżeniowe RFID
• wbudowany zamek szyfrowy do otwierania wejścia za pomocą kodu, obsługujący maksymalnie 200 kodów
• otwieranie furtki i bramy za pomocą niezależnych kodów
• programowanie ustawień bezpośrednio z klawiatury
• automatyczne podświetlenie szyfratora po zapadnięciu zmroku
• regulowany czas podświetlenia klawiszy po ostatnim naciśnięciu w trybie nocnym: od 1 do 99 sekund
• montaż podtynkowy

Legenda:

1. Kamera z diodą doświetlającą
2. Głośnik
3. Przycisk wywołania
4. Czytnik kart RFID UNIQUE 125 kHz
5. Klawiatura / Szyfrator
6. Mikrofon

Specyfikacja techniczna:

• wyświetlacz: dotykowy ekran IPS 10"
• rozdzielczość wyświetlania: 1024 × 600 px
• łączność Wi-Fi / Ethernet RJ-45
• zdalna obsługa przez aplikację Tuya Smart (Android i iOS)
• maksymalna liczba telefonów w aplikacji: 6
• obsługa kart microSD o pojemności do 1TB (min. class 10, brak w zestawie)
• wbudowany głośnik i mikrofon
• 12 melodii dzwonka
• 8-stopniowa regulacja głośności
• czas otwarcia elektrozaczepu: od 1 do 10 sekund
• połączenie: 4 żyły +2 żyły zasilanie zamka i stacji zewnętrznej +2 żyły sterowanie bramą automatyczną
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 1.5W (w trybie czuwania), 3.6W (podczas pracy)
• wymiary: 242 × 149 × 20 mm

• rozdzielczość kamery: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 170°
• podświetlenie nocne: diody LED IR (podczerwień)
• zamek szyfrowy do otwierania wejścia: maksymalnie 200 kodów
• czytnik zbliżeniowy RFID Unique 125 kHz: maksymalnie 200 tagów
• programowanie: z klawiatury
• obudowa: stal nierdzewna / ABS
• stopień ochrony: IP65
• montaż: podtynkowy
• temperatura pracy: od -30°C do +50°C
• zasilanie: 12–15 V DC
• pobór mocy: 0,40W (w  trybie czuwania), 0,95W (podczas pracy)
• wymiary panelu: 130 × 252 × 43 mm (szerokość × wysokość × głębokość)

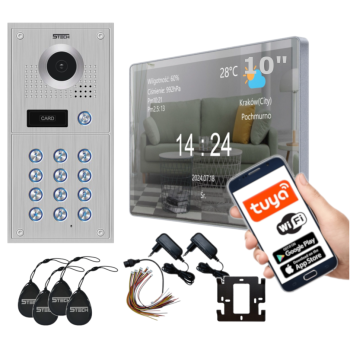

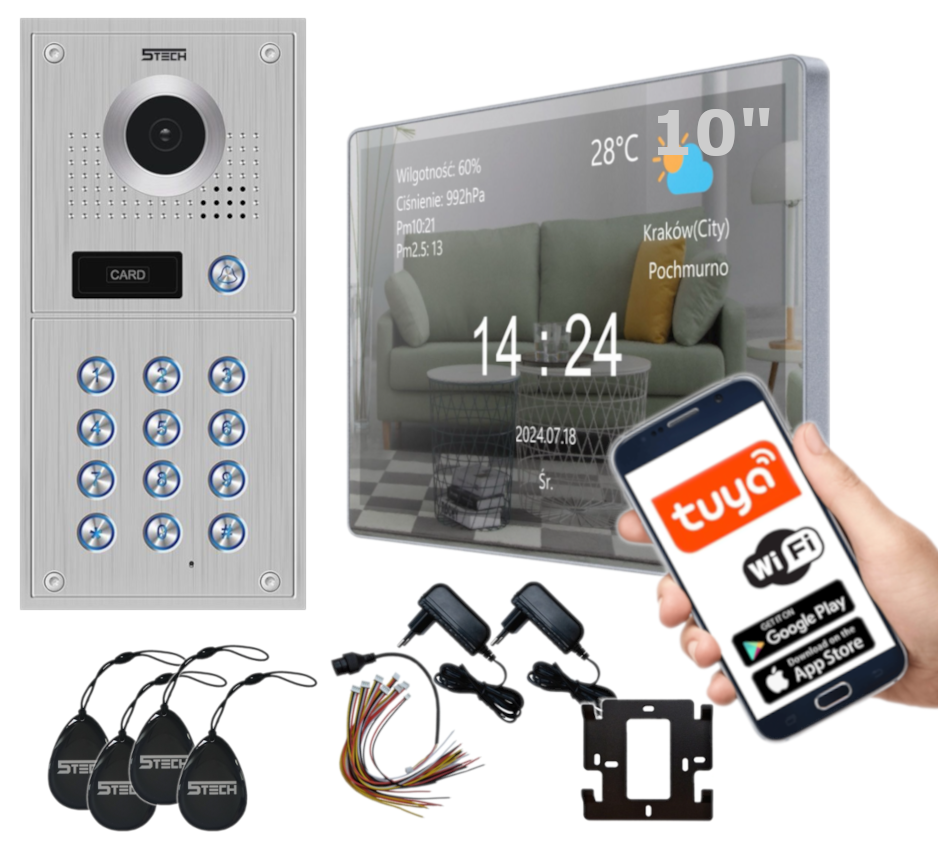

• ​panel bramowy 5TECH 84222 - 1 szt;
• monitor 5TECH VERUS Plus (M), lustrzany - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• zasilacz sieciowy 15VDC - 2 szt;
• brelok zbliżeniowy RFID - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
