• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 3 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID w standardzie Unique 125kHz,
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora
3. monitor
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Monitor dotykowy VERUS PLUS (B) - najważniejsze cechy

Podstawowe funkcje

• ekran dotykowy 10" IPS
• połączenie monitora z Internetem przez Wi-Fi lub przewodowo przez Ethernet RJ-45
• współpraca ze stacją bramową przez minimum 4 żyły
• obsługa kart microSD do 1TB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie furtką oraz napędem automatycznej bramy
• podgląd obrazu na żywo
• dwukierunkowa komunikacja głosowa
• wbudowany mikrofon i głośnik

Obsługa kamer i wejść

• możliwość podłączenia do 2 stacji bramowych
• możliwość podłączenia do 2 dodatkowych kamer analogowych
• obsługiwane standardy kamer: CVBS, AHD oraz FHD
• maksymalna rozdzielczość obsługiwanych kamer: 2 Mpx
• możliwość podłączenia do 6 monitorów w jednym systemie
• funkcja interkomu pomiędzy monitorami
• możliwość wywołania obrazu ze stacji bramowych lub kamer
• ręczne uruchamianie nagrywania lub wykonywanie zdjęć
• sterowanie furtką oraz napędem bramy

Nagrywanie i rejestracja

• tryb zapisu: nagranie wideo lub zdjęcie
• obsługa kart microSD o pojemności do 1 TB (minimalna klasa prędkości karty: Class 10)
• ciągłe nagrywanie obrazu z wybranego kanału
• możliwość ustawienia harmonogramu nagrywania
• automatyczne zapisywanie zdjęć lub nagrań osób dzwoniących
• ręczne wykonywanie zdjęć i uruchamianie nagrywania
• odtwarzanie zapisanych zdjęć i nagrań
• detekcja ruchu z funkcją wykrywania człowieka
• automatyczne rozpoczęcie nagrywania po wykryciu osoby

Funkcje sieciowe i aplikacja mobilna

• obsługa aplikacji Tuya Smart na urządzeniach z systemem Android i iOS
• obsługa maksymalnie 6 telefonów w aplikacji
• odbieranie połączeń ze stacji bramowej na telefonie
• podgląd i komunikacja z osobą dzwoniącą
• zdalne otwieranie furtki
• zdalne sterowanie napędem bramy
• zdalne wywoływanie obrazu ze stacji bramowych i kamer
• połączenie monitora z siecią przez Wi-Fi lub Ethernet RJ-45

Tryb gotowości i widżety

• wyświetlanie pogody
• wyświetlanie informacji o jakości powietrza PM2.5 i PM10
• możliwość ustawienia harmonogramu wyświetlania widżetu pogodowego
• funkcja cyfrowej ramki ze zdjęciami
• regulacja szybkości wyświetlania zdjęć
• możliwość ustawienia muzyki w tle ramki cyfrowej
• regulacja głośności muzyki odtwarzanej podczas wyświetlania zdjęć

Dźwięk i powiadomienia

• wbudowany głośnik i mikrofon
• 12 melodii dzwonka do wyboru
• możliwość ustawienia własnego dzwonka MP3 z karty microSD
• 8-stopniowa regulacja głośności
• możliwość ustawienia różnych dzwonków dla 2 wejść
• harmonogram głośności i czasu dzwonienia
• skrzynka głosowa – opcjonalna możliwość pozostawienia wiadomości podczas nieobecności użytkownika
• regulacja czasu otwarcia elektrozaczepu w zakresie od 1 do 10 sekund

1. wyświetlacz dotykowy IPS
2. mikrofon
3. gniazdo na kartę microSD – karta nie znajduje się w zestawie

Panel zewnętrzny 84228C - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• podświetlany przycisk dzwonka (białe światło)
• programowanie kartami master bezpośrednio ze stacji

1. IR LED
2. Mikrofon
3. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
4. Głośnik
5. Soczewka
6. Fotorezystor
7. Przycisk wywołania
8. Przycisk ustawiania czasu otwarcia
9. Gniazdo na przewód
10. Przełącznik CVBS/720/1080P
11. Głośność

Specyfikacja techniczna:

• wyświetlacz: dotykowy ekran IPS 10"
• rozdzielczość wyświetlania: 1024 × 600 px
• łączność Wi-Fi / Ethernet RJ-45
• zdalna obsługa przez aplikację Tuya Smart (Android i iOS)
• maksymalna liczba telefonów w aplikacji: 6
• obsługa kart microSD o pojemności do 1TB (min. class 10, brak w zestawie)
• wbudowany głośnik i mikrofon
• 12 melodii dzwonka
• 8-stopniowa regulacja głośności
• czas otwarcia elektrozaczepu: od 1 do 10 sekund
• połączenie: 4 żyły +2 żyły zasilanie zamka i stacji zewnętrznej +2 żyły sterowanie bramą automatyczną
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 1.5W (w trybie czuwania), 3.6W (podczas pracy)
• wymiary: 242 × 149 × 20 mm

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• typ przycisków: sensoryczne
• podświetlenie nocne: diody IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• otwieranie zaczepu: karta, przycisk wyjścia
• zmiana formatu obrazu suwakiem: CVBS, 720P, 1080P
• obudowa: metal / akryl
• stopień ochrony: IP66, IK07
• montaż natynkowy
• temperatura pracy: -30°C ...+55°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór prądu: 150 mA
• pobór mocy: 0,15W (czuwanie)

• wymiary: 64 x 150,2 x 19,5 mm

• sprawność: 85%
• moc znamionowa: 30W
• moc w stanie bez obciążenia: max. <0,5W
• napięcie tętnienia: 240mVP-P
• czas ustalania / narastania: 500ms, 60ms / 230VAC pod pełnym obciążeniem
• czas podtrzymania (typ., pod pełnym obciążeniem): 30ms / 230VAC
• zabezpieczenie przeciwprzeciążeniowe: 120 ÷ 210%, naprzemienne zał./odł. napięcia wyjściowego; automatyczny powrót do normalnej pracy po ustąpieniu przyczyny
• zabezpieczenie przeciwzwarciowe: naprzemienne zał./odł. napięcia wyjściowego; automatyczny powrót do normalnej pracy po ustąpieniu przyczyny
• zabezpieczenie nadnapięciowe: 24-30V, naprzemienne zał./odł. napięcia wyjściowego; automatyczny powrót do normalnej pracy po ustąpieniu przyczyn
• zabezpieczenie termiczne: detekcja przez NTC, odcięcie napięcia wyjściowego; powrót do normalnej pracy po odłączeniu oraz ponownym załączeniu napięcia wejściowego
• normy bezpieczeństwa: zgodność z EN62368-1, EN55032, EN55035, EN 61000-3-3, EN 61000-3-2
• temperatura pracy: -20°C ...+50°C
• wilgotność pracy: 45 ÷ 85% (bez kondensacji)
• temperatura przechowywania: -30°C ...+70°C
• wilgotność podczas przechowywania: 10 ÷ 95% (bez kondensacji)
• napięcie wejściowe: 230VAC / 47 ÷ 63Hz
• prąd wejściowy: 0.45A
• prąd rozruchowy (typ.): 28A / 230VAC; TWIDTH (czas do półszczytu) = 550μs
• maksymalna liczba zasilaczy podłączonych do wyłącznika nadprądowego: C10 / 10
• napięcie wyjściowe: 15V DC
• prąd wyjściowy: 2A
• napięcie wyjściowe w stanie bez obciążenia: max. 16V
• zakres regulacji napięcia wyjściowego: 13.5V ÷ 16.5V
• wymiary: 62,5 x 93 x 56 mm
• waga: 0,210kg

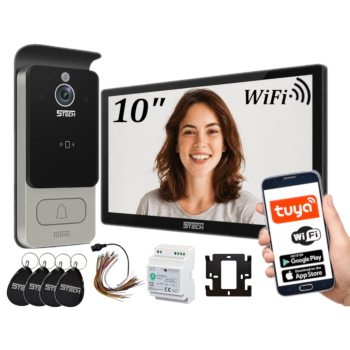

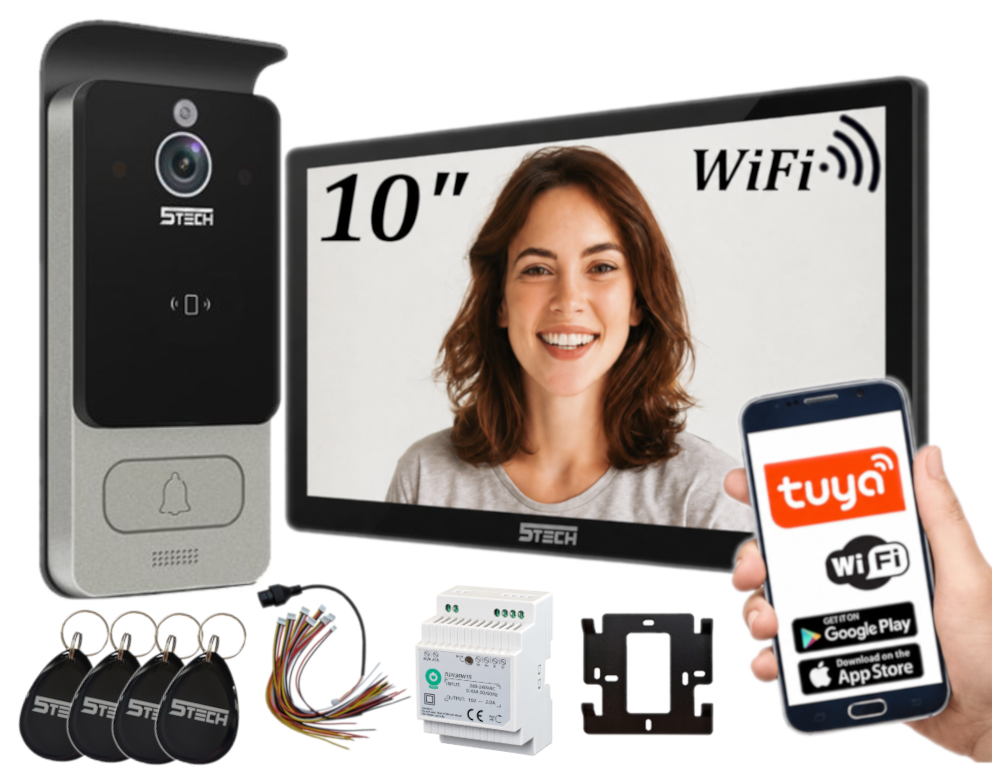

• ​panel bramowy 5TECH 84228C - 1 szt;
• monitor 5TECH VERUS Plus (B) w kolorze czarnym - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• zasilacz zbiorczy na szynę DIN 15V / 2A / 30W - 1 szt;
• brelok zbliżeniowy - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
