• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 3 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora
3. monitor
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. rozbudowa o kolejne monitory (brak w zestawie)

Monitor dotykowy VERUS One PLUS (M) - najważniejsze cechy

Podstawowe funkcje

• ekran dotykowy 8" IPS
• wbudowany moduł Wi-Fi
• współpraca ze stacją bramową przez minimum 4 żyły
• obsługa kart microSD do 1TB (klasa szybkości minimum 10, brak w zestawie)

Obsługa kamer i wejść

• możliwość podłączenia 2 wejść i 2 kamer lub 1 wejścia i 3 kamer analogowych (CVBS, AHD, FHD) do 2Mpx
• w każdej chwili możemy wywołać obraz z wejść lub kamer i ręcznie uruchomić rejestrację wideo lub wykonać zdjęcie
• w przypadku posiadania 2 lub więcej monitorów istnieje możliwość dzwonienia na wybrany - funkcja interkomu (tylko w obrębie jednej rodziny)
• możliwość podłączenia do 6 monitorów
• możliwość podłączenia 2 stacji bramowych (2 drzwi)
• możliwość sterowania każdym napędem bramy, niezależnie od rodzaju i producenta, bez konieczności stosowania dodatkowych modułów lub przekaźników

Nagrywanie i rejestracja

• tryb zapisu: wideo lub zdjęcie
• ręczne i automatyczne nagrywanie po detekcji człowieka
• funkcja rejestratora – możliwość ciągłego nagrywania na jednym wybranym kanale
• programowalny harmonogram nagrywania (dni tygodnia, godziny)
• odtwarzanie zapisanych materiałów wideo i zdjęć bezpośrednio z monitora
• detekcja ruchu - rejestrowanie wideo po wykryciu człowieka
• możliwość ciągłego nagrywania na jednym wybranym kanale - programowalny harmonogram dni i przedziału godzin nagrywania
• detekcja ruchu z dodatkowych kamer - opcjonalnie (wymagane użycie dodatkowej czujki ruchu, brak w zestawie)

Funkcje sieciowe i aplikacja mobilna

• darmowa aplikacja Tuya Smart (Android/iOS, język polski)
• podgląd i komunikacja z osobą dzwoniącą przez telefon
• zdalne otwieranie furtki lub bramy z telefonu
• obsługa do 6 telefonów z przekierowywaniem połączeń do aplikacji Tuya Smart
• zdalne wywoływanie obrazu z kamer i wejść

Tryb gotowości i widżety

• 3 tryby gotowości: ekran wyłączony, pogoda, ramka cyfrowa
• wyświetlanie pogody i zanieczyszczenia powietrza PM2.5 / PM10 (po ustawieniu lokalizacji i połączeniu monitora z aplikacją)
• możliwość ustawienia harmonogramu godzinowego wyświetlania widżetu pogodowego
• ramka cyfrowa: możliwość prezentacji zdjęć (album - np. kilka zdjęć na zmianę), regulacja szybkości wyświetlania
• możliwość ustawienia muzyki w tle ramki cyfrowej (regulacja głośności)

Dźwięk i powiadomienia

• 12 rodzajów dzwonków do wyboru
• możliwość ustawienia własnego dzwonka (plik MP3 z karty SD)
• 8-stopniowa regulacja głośności dzwonka
• osobne dzwonki dla 2 drzwi
• możliwość ustawienia według harmonogramu głośności dzwonka, rodzaju i czasu dzwonienia według ustalonego przez siebie zakresu godzin
• skrzynka głosowa (opcjonalnie): osoba dzwoniąca może zostawić wiadomość podczas naszej nieobecności
• regulowany czas włączenia skrzynki głosowej
• regulacja czasu otwierania zamka: 1–10 sekund
• melodia dzwonka słyszalna przy przycisku stacji bramowej (regulowana głośność)

1. Włącznik zasilania
2. Mikrofon
3. Wyświetlacz 8" IPS
4. Gniazdo na kartę SD (brak w zestawie)

Panel zewnętrzny 84228C - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• podświetlany przycisk dzwonka (białe światło)
• programowanie kartami master bezpośrednio ze stacji

1. IR LED
2. Mikrofon
3. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
4. Głośnik
5. Soczewka
6. Fotorezystor
7. Przycisk wywołania
8. Przycisk ustawiania czasu otwarcia
9. Gniazdo na przewód
10. Przełącznik CVBS/720/1080P
11. Głośność

Specyfikacja techniczna:

• ekran dotykowy 8" IPS
• rozdzielczość wyświetlania: 1024x600 px
• standard obrazu: PAL / NTSC
• tryb zapisu: wideo lub zdjęcie.
• regulacja czasu otwierania zamka: 1-10 sek.
• 12 rodzajów dzwonków do wyboru
• 8-stopniowa regulacja głośności dzwonka
• sygnał wejściowy: CVBS,  AHD720, AHD 1080P
• obsługa karty micro SD do 1TB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie bramą automatyczną
• montaż natynkowy
• połączenie: 4 żyły + 2 żyły zasilanie zamka i stacji zewnętrznej + 2 żyły sterowanie bramą automatyczną
• temperatura pracy: 0°C ...+50°C
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 1,5W (czuwanie), 3,6W (praca)

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 160°
• typ przycisków: sensoryczne
• podświetlenie nocne: diody IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• otwieranie zaczepu: karta, przycisk wyjścia
• zmiana formatu obrazu suwakiem: CVBS, 720P, 1080P
• obudowa: metal / akryl
• stopień ochrony: IP66, IK07
• montaż natynkowy
• temperatura pracy: -30°C ...+55°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór prądu: 150 mA
• pobór mocy: 0,15W (czuwanie)

• wymiary: 64 x 150,2 x 19,5 mm

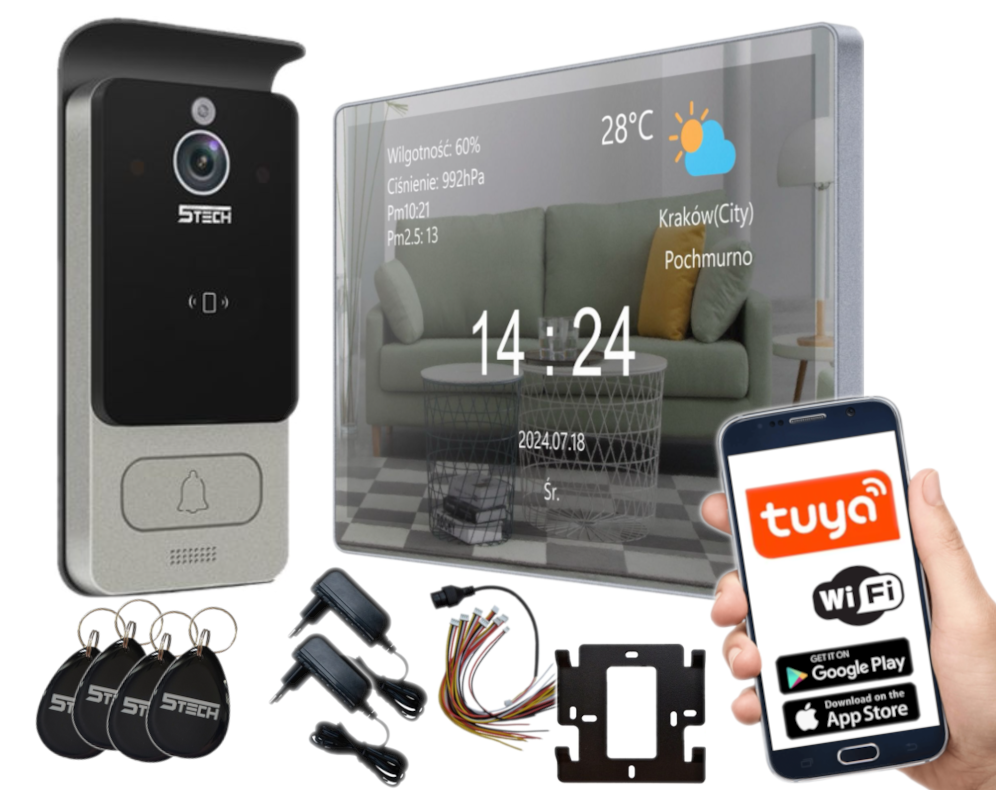

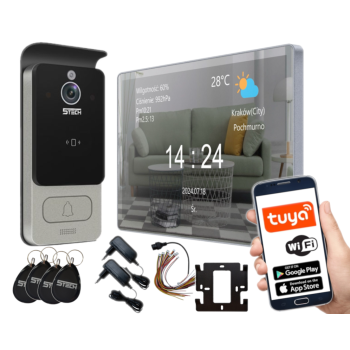

• ​panel bramowy 5TECH 84228C - 1 szt;
• monitor 5TECH VERUS One Plus (M) - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• zasilacz sieciowy 15VDC - 2 szt;
• brelok zbliżeniowy RFID - 4 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
