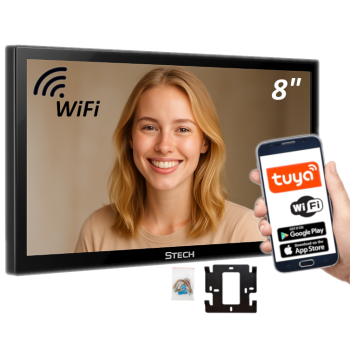

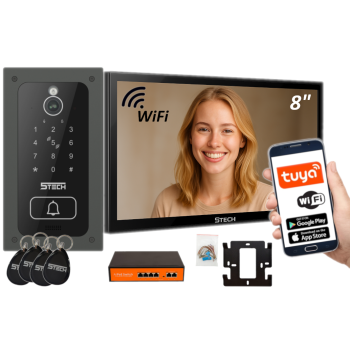

ZESTAW WIDEODOMOFONOWY 5TECH Vermis One PLUS(B)/83243 PODTYNKOWY 8" FullHD WiFi APLIKACJA

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• monitor wewnętrzny (brak w zestawie) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon (po uprzednim podłączeniu kasety do monitora, brak w zestawie),
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwierania furtki i bramy niezależnymi kodami.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. panel zewnętrzny
2. switch PoE
3. router (brak w zestawie)
4. kamera CCTV (brak w zestawie)
5. monitor nr 1
6. monitor nr 2 (brak w zestawie)
7. przycisk wyjścia nr 1 (brak w zestawie)
8. przycisk wyjścia nr 2 (brak w zestawie)
9. kontaktron nr 1 do wykrywania otwarcia furtki / bramy (brak w zestawie)
10. kontaktron nr 2 do wykrywania otwarcia furtki / bramy (brak w zestawie)
11. elektrozaczep (brak w zestawie)
12. sterowanie bramą

1. Przewód furtki
2. Przewód bramy
3. GND
4. Detektor drzwi 1
5. Detektor drzwi 2
6. Zamek NO1
7. Zamek COM1
8. Zamek NC1
9. Brama NO2
10. Brama COM2
11. Brama NC2
12. Zasilanie zamek+

Podstawowe funkcje monitora

• ekran dotykowy 8" IPS
• połączenie monitora do sieci internetowej za pomocą Wi-Fi
• obsługa kart microSD do 256Gb (brak w zestawie)
• system IP
• wbudowany moduł WIFI do współpracy ze stacją bramową w systemie IP połączoną przez switch sieciowy

Obsługa kamer i wejść

• możliwość podłączenia kamer IP do 2 Mpx pracującej w tej samej sieci co monitor (Dahua lub Hikvision)
• w każdej chwili możemy wywołać obraz z wejść lub kamer
• w przypadku posiadania 2 lub więcej monitorów istnieje możliwość dzwonienia na wybrany - funkcja interkomu
• możliwość podłączenia do 6 monitorów (w jednej rodzinie)
• możliwość podłączenia 2 stacji bramowych (2 drzwi)
• możliwość sterowania każdym napędem bramy, niezależnie od rodzaju i producenta, bez konieczności stosowania dodatkowych modułów lub przekaźników
• obsługa 3 przekaźników przy połączeniu ze stacją bramową, również z aplikacji. W przypadku stacji z paczkoboxem obsługa 4 przekaźników (furtka, brama, paczkobox, dodatkowy przekaźnik w monitorze)
• trzeci przekaźnik sterujący (również sterowany z aplikacji), który można podłączyć np. do automatu bramy garażowej
• dodatkowy zestyk COM - NO wyzwalany po wywołaniu stacji zewnętrznej na ok 2 sekundy. Możemy nim wysterować dodatkowym gongiem, dodatkowym oświetleniem zewnętrznym lub dowolnym urządzeniem, które uruchomienie odbywa się za pomocą zwarcia między stykami
• wyjście na dodatkowy przycisk dzwonkowy, zazwyczaj umieszczany przy drzwiach wejściowych

Dźwięk i powiadomienia

• tryb zapisu: wideo lub zdjęcie
• odtwarzanie zapisanych materiałów wideo i zdjęć z monitora
• detekcja ruchu - wykrywanie człowieka
• możliwość ustawienia muzyki w tle ramki cyfrowej (regulacja głośności)
• możliwość ustawienia własnego dzwonka pliku MP3 z karty SD (brak w zestawie)
• możliwość ustawienia trybu nocnego dzwonka (w wybranym przedziale czasowym dzwonek może dzwonić ciszej)

Funkcje zaawansowane i aplikacja mobilna

• darmowa aplikacja Tuya Smart (Android/iOS, język polski)
• podgląd i komunikacja z osobą dzwoniącą przez telefon
• zdalne otwieranie furtki lub bramy z telefonu
• zdalne wywoływanie obrazu z kamer i wejść
• 3 tryby gotowości: ekran wyłączony, pogoda, ramka cyfrowa
• wyświetlanie pogody - możliwość ustawienia harmonogramu godzinowego wyświetlania widżetu pogodowego
• możliwość wyświetlania ramki cyfrowej jako albumu np. kilku zdjęć na zmianę - regulacja szybkości wyświetlania
• możliwość ustawienia własnej tapety

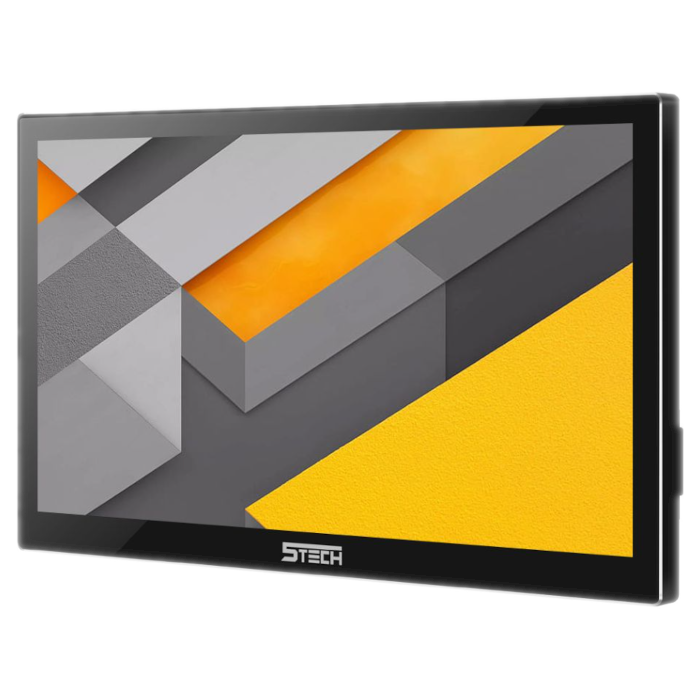

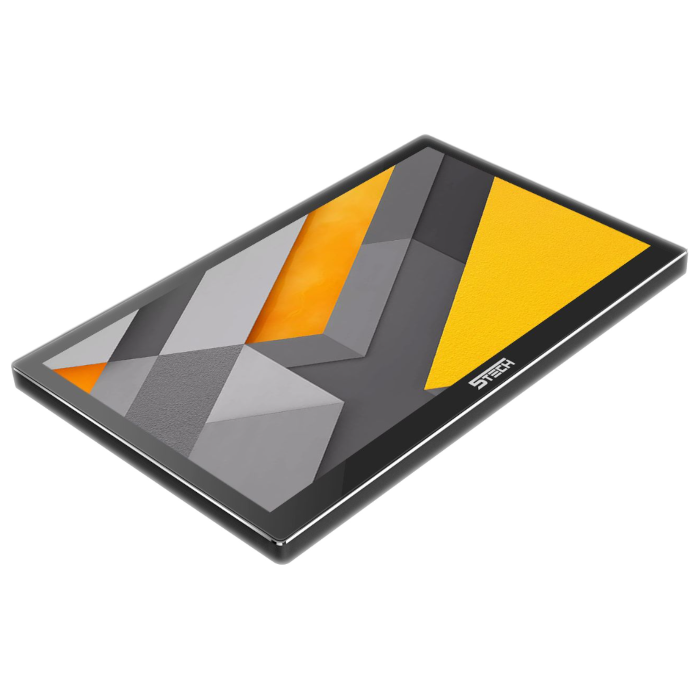

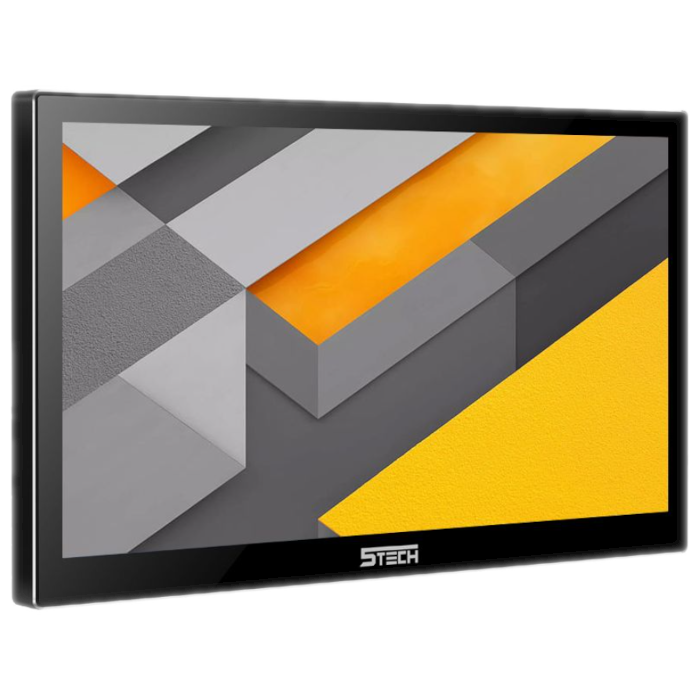

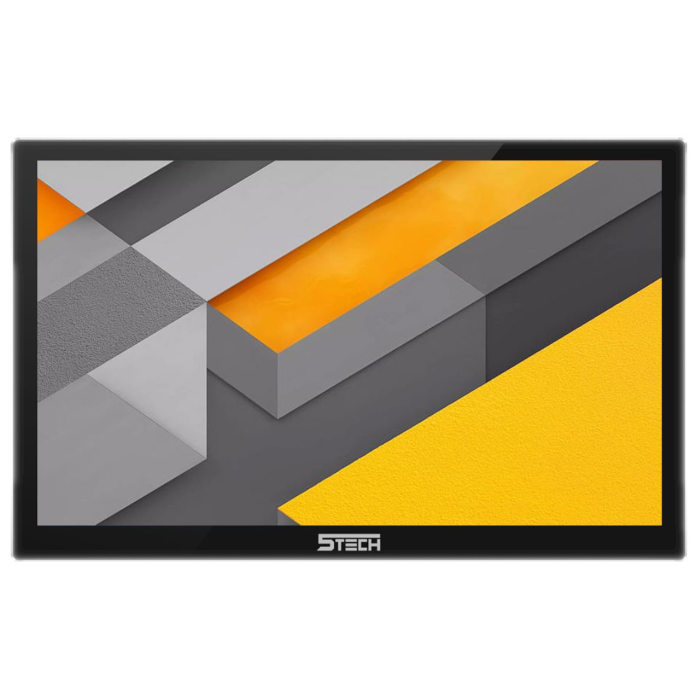

1. Wyświetlacz 8" IPS
2. Mikrofon
3. Gniazdo na kartę SD (max. 256Gb; brak w zestawie)
4. Gniazdo RJ45
5. Antena
6. Głośnik

• ekran dotykowy 8" IPS
• rozdzielczość wyświetlania: 1024x600 px
• rozdzielczość zapisu: 1920 x 1080 px
• system: LINUX
• aplikacja mobilna: TuyaSmart / SmartLife
• rodzaj komunikacji: Full-duplex
• kompresja wideo: H.264
• tryb pracy: system ≤250 urządzeń (DHCP); system≥250 urządzeń (Netcfg)
• tryb zapisu: wideo lub zdjęcie
• regulacja czasu otwierania zamka 1-10 sekund
• sterowanie bramą automatyczną
• obsługa karty micro SD do 256GB (klasa szybkości minimum 10; brak w zestawie)
• rozbudowa systemu: możliwość podłączenia do 6 monitorów (w 1 rodzinie) oraz 2 stacji bramowych
• rodzaj przewodu: skrętka CAT5/CAT6
• kolor: czarny
• montaż natynkowy
• temperatura pracy: -10°C ...+50°C
• zasilanie: 12V-15V DC / 2A (brak zasilacza w zestawie) lub PoE
• prąd i napięcie pracy: max. 350 mA @15VDC
• pobór mocy: <2,5W

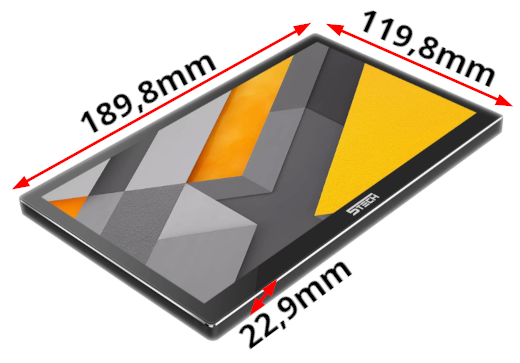

• wymiary: 189,8 x 119,8 x 22,9 mm

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD
• szeroki kąt widzenia: 160°
• audio, komunikacja - Full duplex
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• wbudowany zamek szyfrowy do otwierania wejścia (max. 200 kodów)
• otwieranie furtki, bramy i paczkoboxa niezależnymi kodami
• automatycznie podświetlany szyfrator (po zapadnięciu zmroku)
• system redukcji szumów 3D
• 3 przekaźniki sterujące (furtka, brama, paczkobox)
• prosta konfiguracja (przy domyślnych ustawieniach IP, po podłączeniu całego systemu urządzenia od razu działają)
• połączenie elementów systemu za pomocą skrętki Cat. 5 / Cat. 6 za pośrednictwem switcha PoE (w zestawie)

1. IR LED
2. Mikrofon
3. Wskaźnik LED rozmowy
4. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
5. Przycisk wywołania
6. Głośnik
7. Soczewka
8. Fotorezystor
9. Wskaźnik LED otwarcia
10. Szyfrator - klawiatura
11. Gniazdo karty microSD (brak w zestawie)
12. Gniazdo sterownicze
13. Gniazdo dla multibox
14. Przycisk RESET
15. Gniazdo RJ45
16. Potencjometr (regulacja głośności rozmowy i dzwonka)

Montaż podtynkowy panelu

• rodzaj systemu: jednorodzinny
• rozdzielczość kamery: 2Mpx 1080p Full HD / 720p
• szeroki kąt widzenia: 160°
• kompresja wideo: H.264/H.265 (monitor obsługuje tylko H.264)
• system operacyjny: LINUX
• podświetlenie nocne: diody IR LED (+ IR CUT)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz - obsługa max. 200 tagów
• wbudowany szyfrator - obsługa max. 200 kodów
• tryb audio: Full Duplex
• przycisk wyjścia: furtka i brama
• ilość wyjść sterowniczych: furtka, brama, multibox (paczkobox)
• alarm sabotażowy
• sterowanie bramą: przekaźnik NO/NC (obciążenie max. 30V AC/DC / 2A)
• sterowanie zaczepem: zasilany bezpośrednio ze stacji (max 12V / 750mA); zewnętrzne zasilanie (obciążenie przekaźnika max. 12V 2A)
• ustawienia fabryczne: hasło / przytrzymanie przycisku RESET
• obsługa sieci: 10M/100M/1000M POE
• obudowa: aluminium / ABS
• stopień ochrony: IP65, IK08
• montaż podtynkowy; w przypadku montażu natynkowego wymagana ramka (brak w zestawie)
• temperatura pracy: -40°C ...+65°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC / 2A ; POE IEEE 802.3af/ 802.3at/ 802.3bt/

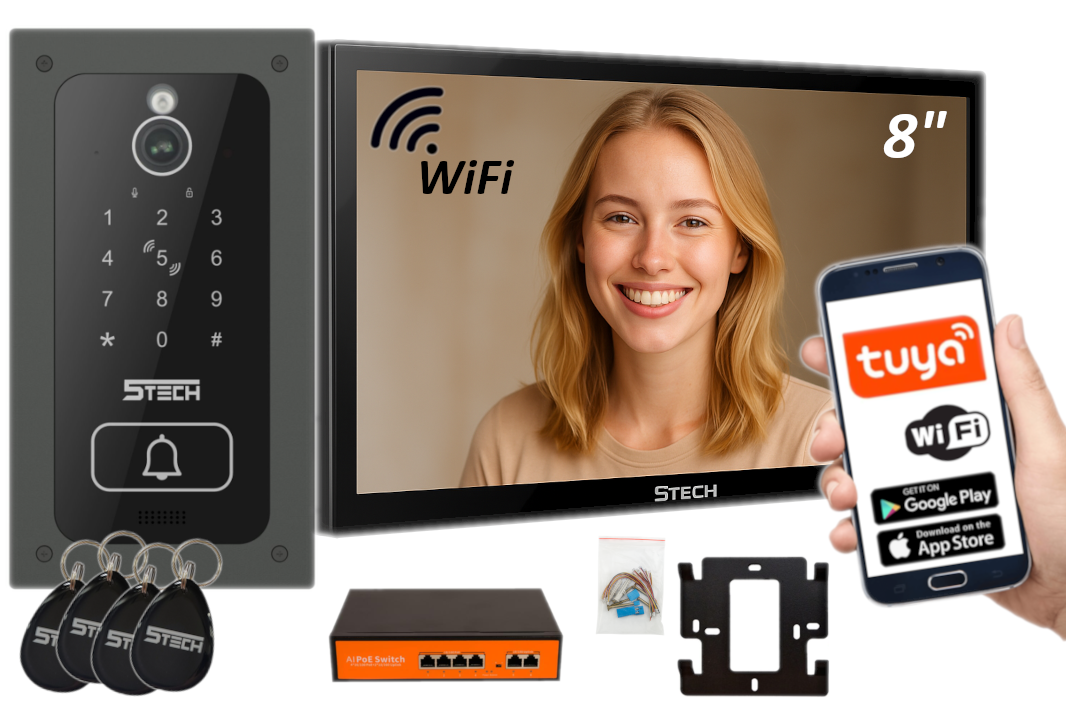

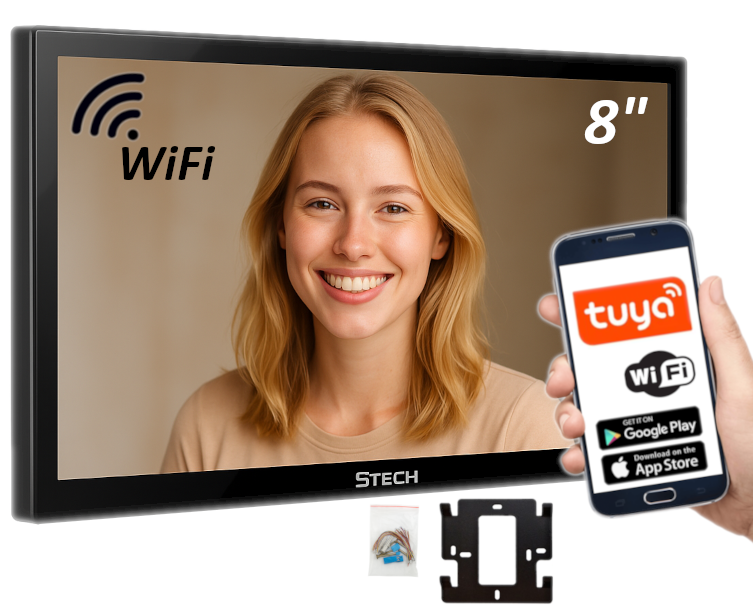

• monitor 5TECH Vermis One Plus(B) w kolorze czarnym - 1 szt;
• uchwyt ścienny (do monitora) - 1 szt;
• ​panel bramowy 5TECH 83243 Podtynkowy - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• obudowa podtynkowa (do panelu) - 1 szt;
• switch Poe - 1 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
