• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID w standardzie Mifare 13,56MHz,
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwierania furtki i bramy niezależnymi kodami,
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora nr 1
3. monitor nr 1
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. monitor nr 2
11. zasilacz do monitora nr 2

Monitor dotykowy VERUS PLUS (B) - najważniejsze cechy

Podstawowe funkcje

• ekran dotykowy 10" IPS
• połączenie monitora z Internetem przez Wi-Fi lub przewodowo przez Ethernet RJ-45
• współpraca ze stacją bramową przez minimum 4 żyły
• obsługa kart microSD do 1TB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie furtką oraz napędem automatycznej bramy
• podgląd obrazu na żywo
• dwukierunkowa komunikacja głosowa
• wbudowany mikrofon i głośnik

Obsługa kamer i wejść

• możliwość podłączenia do 2 stacji bramowych
• możliwość podłączenia do 2 dodatkowych kamer analogowych
• obsługiwane standardy kamer: CVBS, AHD oraz FHD
• maksymalna rozdzielczość obsługiwanych kamer: 2 Mpx
• możliwość podłączenia do 6 monitorów w jednym systemie
• funkcja interkomu pomiędzy monitorami
• możliwość wywołania obrazu ze stacji bramowych lub kamer
• ręczne uruchamianie nagrywania lub wykonywanie zdjęć
• sterowanie furtką oraz napędem bramy

Nagrywanie i rejestracja

• tryb zapisu: nagranie wideo lub zdjęcie
• obsługa kart microSD o pojemności do 1 TB (minimalna klasa prędkości karty: Class 10)
• ciągłe nagrywanie obrazu z wybranego kanału
• możliwość ustawienia harmonogramu nagrywania
• automatyczne zapisywanie zdjęć lub nagrań osób dzwoniących
• ręczne wykonywanie zdjęć i uruchamianie nagrywania
• odtwarzanie zapisanych zdjęć i nagrań
• detekcja ruchu z funkcją wykrywania człowieka
• automatyczne rozpoczęcie nagrywania po wykryciu osoby

Funkcje sieciowe i aplikacja mobilna

• obsługa aplikacji Tuya Smart na urządzeniach z systemem Android i iOS
• obsługa maksymalnie 6 telefonów w aplikacji
• odbieranie połączeń ze stacji bramowej na telefonie
• podgląd i komunikacja z osobą dzwoniącą
• zdalne otwieranie furtki
• zdalne sterowanie napędem bramy
• zdalne wywoływanie obrazu ze stacji bramowych i kamer
• połączenie monitora z siecią przez Wi-Fi lub Ethernet RJ-45

Tryb gotowości i widżety

• wyświetlanie pogody
• wyświetlanie informacji o jakości powietrza PM2.5 i PM10
• możliwość ustawienia harmonogramu wyświetlania widżetu pogodowego
• funkcja cyfrowej ramki ze zdjęciami
• regulacja szybkości wyświetlania zdjęć
• możliwość ustawienia muzyki w tle ramki cyfrowej
• regulacja głośności muzyki odtwarzanej podczas wyświetlania zdjęć

Dźwięk i powiadomienia

• wbudowany głośnik i mikrofon
• 12 melodii dzwonka do wyboru
• możliwość ustawienia własnego dzwonka MP3 z karty microSD
• 8-stopniowa regulacja głośności
• możliwość ustawienia różnych dzwonków dla 2 wejść
• harmonogram głośności i czasu dzwonienia
• skrzynka głosowa – opcjonalna możliwość pozostawienia wiadomości podczas nieobecności użytkownika
• regulacja czasu otwarcia elektrozaczepu w zakresie od 1 do 10 sekund

1. wyświetlacz dotykowy IPS
2. mikrofon
3. gniazdo na kartę microSD – karta nie znajduje się w zestawie

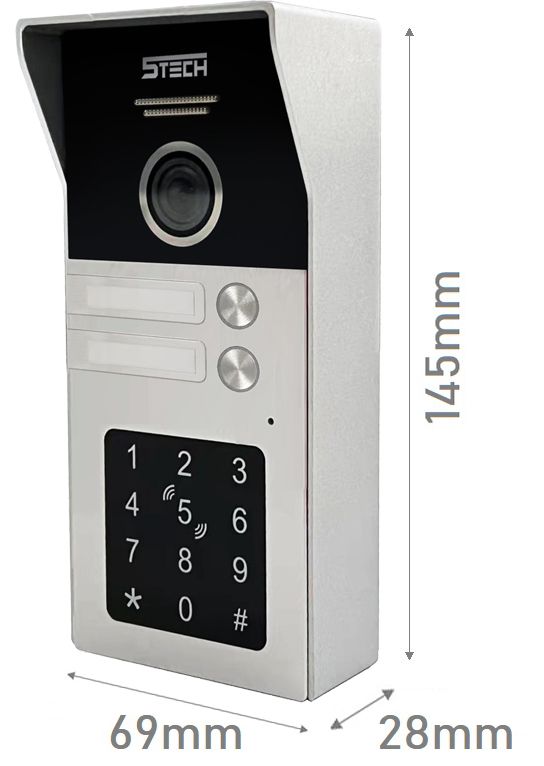

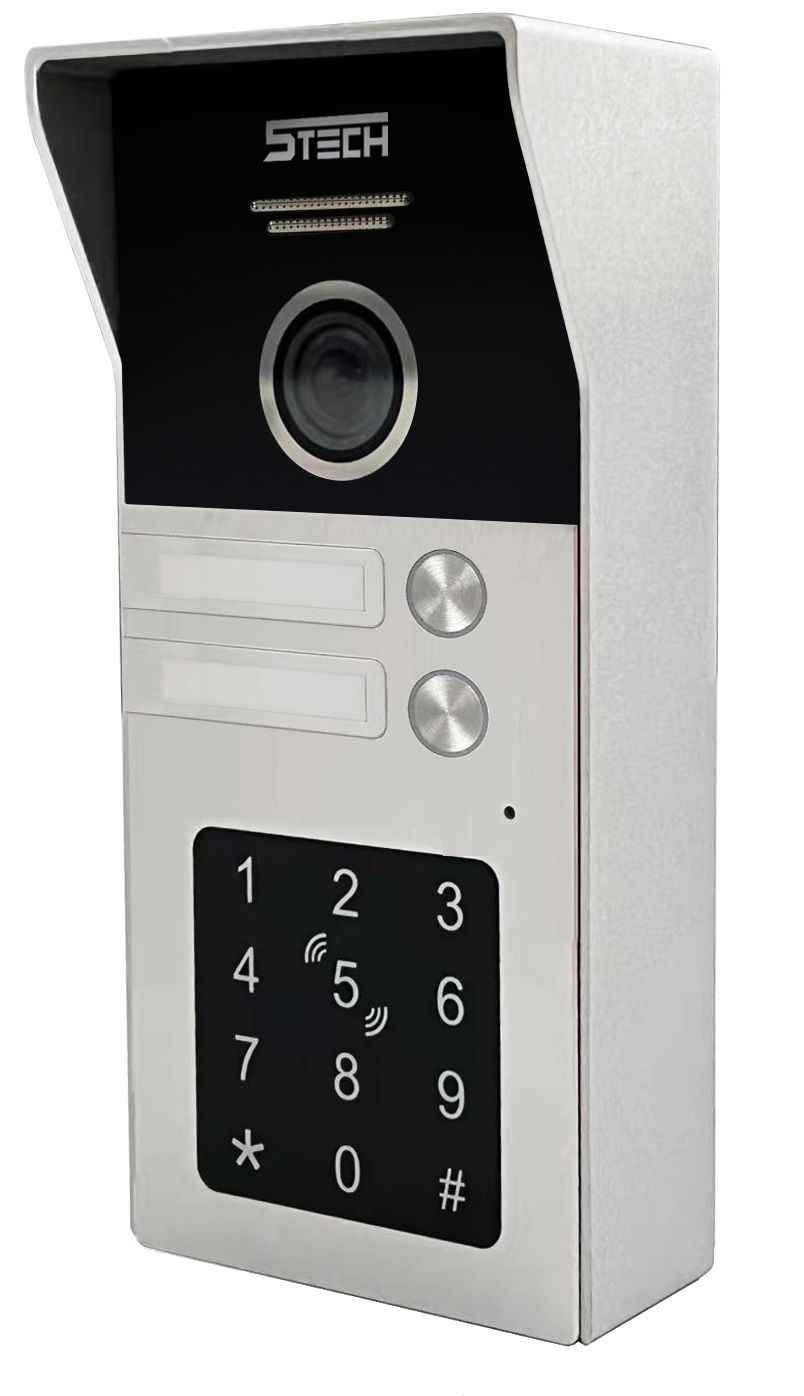

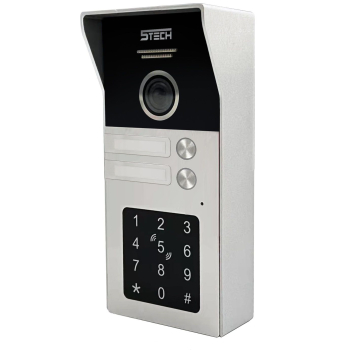

Panel zewnętrzny 84225-2 - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm

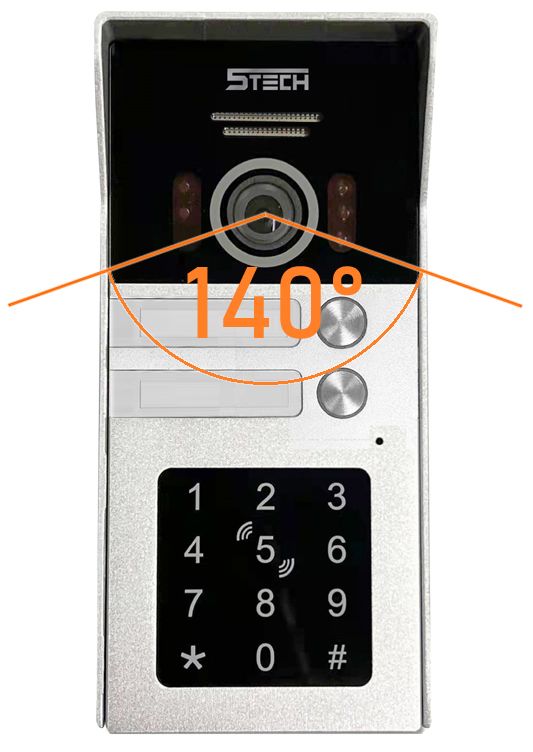

• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 8 breloków zbliżeniowych)
• wbudowany zamek szyfrowy do otwierania wejścia (obsługa max 200 kodów)
• otwieranie furtki i bramy niezależnymi kodami
• podświetlana klawiatura i 2 przyciski wywołania (biały kolor podświetlenia)
• programowanie z klawiatury
• zabezpieczenie przed nieautoryzowanym użyciem

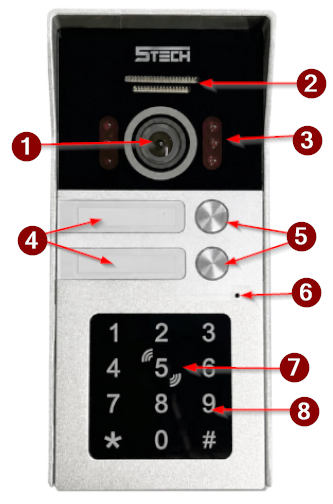

Legenda:

1. Obiektyw kamery
2. Głośnik
3. Diody IR LED
4. Miejsca na nazwisko
5. Przyciski wywołania
6. Mikrofon
7. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
8. Szyfrator (klawiatura numeryczna)

Specyfikacja techniczna:

• wyświetlacz: dotykowy ekran IPS 10"
• rozdzielczość wyświetlania: 1024 × 600 px
• łączność Wi-Fi / Ethernet RJ-45
• zdalna obsługa przez aplikację Tuya Smart (Android i iOS)
• maksymalna liczba telefonów w aplikacji: 6
• obsługa kart microSD o pojemności do 1TB (min. class 10, brak w zestawie)
• wbudowany głośnik i mikrofon
• 12 melodii dzwonka
• 8-stopniowa regulacja głośności
• czas otwarcia elektrozaczepu: od 1 do 10 sekund
• połączenie: 4 żyły +2 żyły zasilanie zamka i stacji zewnętrznej +2 żyły sterowanie bramą automatyczną
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 1.5W (w trybie czuwania), 3.6W (podczas pracy)

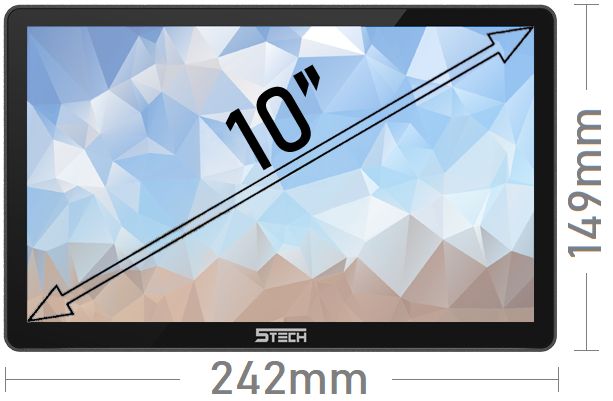

• wymiary: 242 × 149 × 20 mm

• przetwornik kamery: CMOS
• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: 5 diod IR (podczerwień)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz
• zamek szyfrowy (szyfrator) - obsługa max. 200 kodów
• odległość odczytu karty: ≤3cm
• obsługa max. 200 kart
• obudowa: aluminium / ABS
• stopień ochrony: IP65
• montaż natynkowy
• temperatura pracy: -40°C ...+50°C
• zalecana wysokość montażu (oko soczewki): min. 140 cm
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 0,3W (czuwanie), 0,7W (praca)

• wyjście zasilania: 4A/15VDC
• moc: 60W
• napięcie tętnienia: 120mVp-p
• zakres regulacji napięcia wyjściowego: 13,5V÷18V
• częstotliwość pracy: 47 ~ 63Hz
• sprawność: 89%
• zabezpieczenie przeciążeniowe: 105 ~ 160%; ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 18.8 ~ 22.5V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ...+70 st. C
• wilgotność pracy: 20 ~ 90% RH, bez kondensacji
• zasilanie: 85÷264VAC / 120÷370VDC
• wymiary: 52,5 x 90 x 54,5 mm

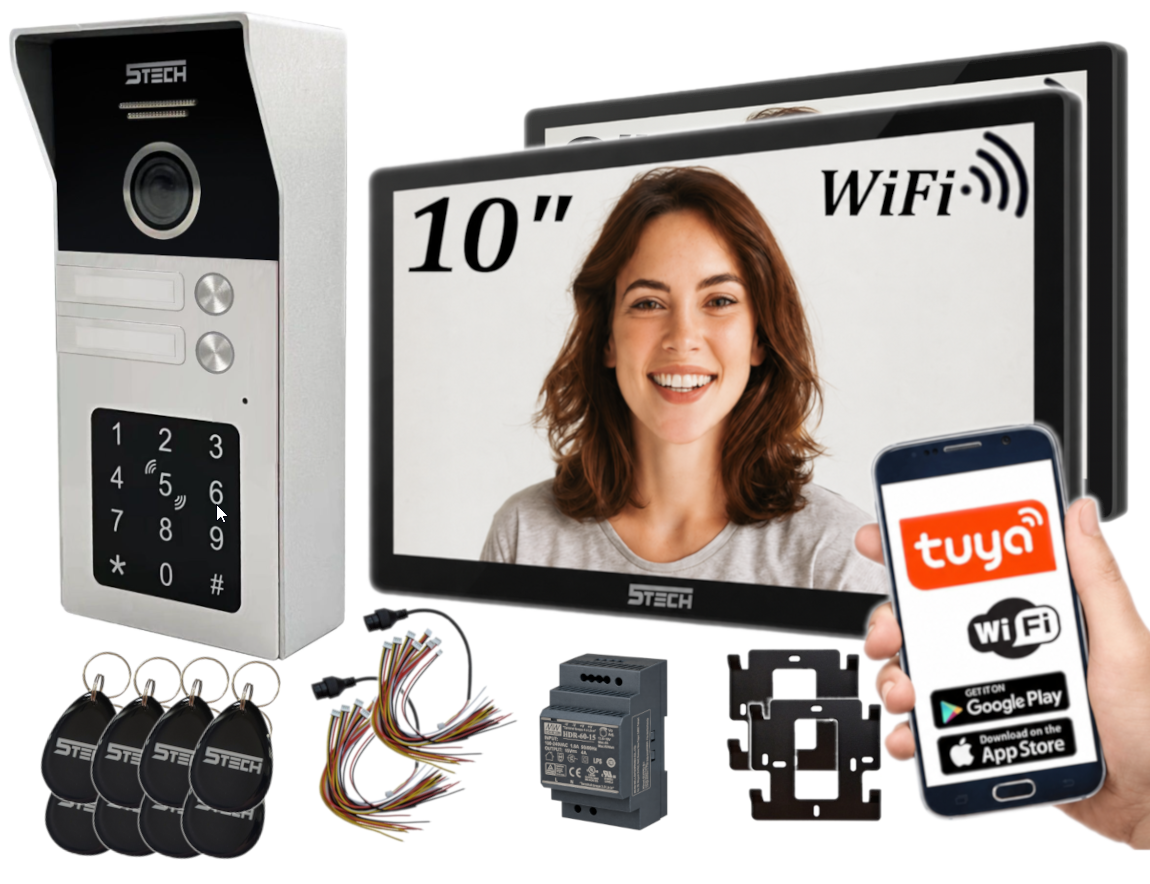

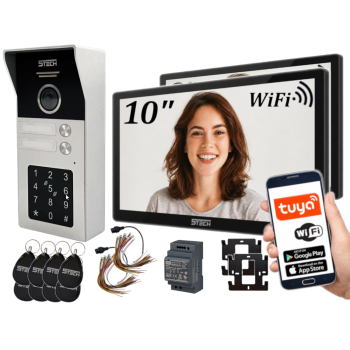

• ​panel bramowy 5TECH 84225-2 - 1 szt;
• monitor 5TECH VERUS Plus (B) w kolorze czarnym - 2 szt;
• uchwyt ścienny (do monitora) - 2 szt;
• zasilacz zbiorczy na szynę DIN 15V / 4A / 60W - 1 szt;
• brelok zbliżeniowy - 8 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
