• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 2 sposoby:

• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

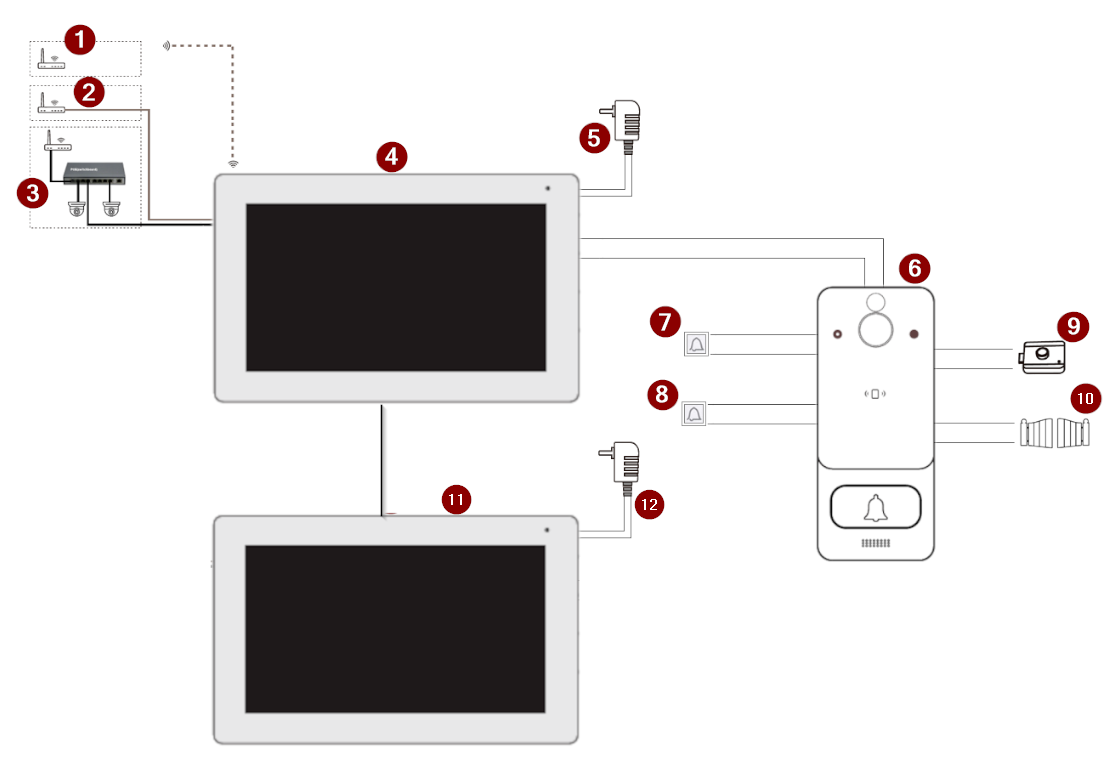

Przykładowy schemat podłączenia zestawu:

1. połączenie monitora z Internetem przez Wi-Fi
2. przewodowe połączenie monitora z routerem
3. przewodowe połączenie monitora ze switchem sieciowym
4. monitor wideodomofonowy nr 1
5. zasilacz do monitora nr 1
6. stacja zewnętrzna – brak w zestawie
7. przycisk sterowania bramą – brak w zestawie
8. przycisk otwarcia furtki – brak w zestawie
9. elektrozaczep – brak w zestawie
10. sterownik napędu bramy – brak w zestawie
11. monitor nr 2
12. zasilacz do monitora nr 2

Monitor dotykowy VERUS PLUS (B) - najważniejsze cechy

Podstawowe funkcje

• ekran dotykowy 10" IPS
• połączenie monitora z Internetem przez Wi-Fi lub przewodowo przez Ethernet RJ-45
• współpraca ze stacją bramową przez minimum 4 żyły
• obsługa kart microSD do 1TB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie furtką oraz napędem automatycznej bramy
• podgląd obrazu na żywo
• dwukierunkowa komunikacja głosowa
• wbudowany mikrofon i głośnik

Obsługa kamer i wejść

• możliwość podłączenia do 2 stacji bramowych
• możliwość podłączenia do 2 dodatkowych kamer analogowych
• obsługiwane standardy kamer: CVBS, AHD oraz FHD
• maksymalna rozdzielczość obsługiwanych kamer: 2 Mpx
• możliwość podłączenia do 6 monitorów w jednym systemie
• funkcja interkomu pomiędzy monitorami
• możliwość wywołania obrazu ze stacji bramowych lub kamer
• ręczne uruchamianie nagrywania lub wykonywanie zdjęć
• sterowanie furtką oraz napędem bramy

Nagrywanie i rejestracja

• tryb zapisu: nagranie wideo lub zdjęcie
• obsługa kart microSD o pojemności do 1 TB (minimalna klasa prędkości karty: Class 10)
• ciągłe nagrywanie obrazu z wybranego kanału
• możliwość ustawienia harmonogramu nagrywania
• automatyczne zapisywanie zdjęć lub nagrań osób dzwoniących
• ręczne wykonywanie zdjęć i uruchamianie nagrywania
• odtwarzanie zapisanych zdjęć i nagrań
• detekcja ruchu z funkcją wykrywania człowieka
• automatyczne rozpoczęcie nagrywania po wykryciu osoby

Funkcje sieciowe i aplikacja mobilna

• obsługa aplikacji Tuya Smart na urządzeniach z systemem Android i iOS
• obsługa maksymalnie 6 telefonów w aplikacji
• odbieranie połączeń ze stacji bramowej na telefonie
• podgląd i komunikacja z osobą dzwoniącą
• zdalne otwieranie furtki
• zdalne sterowanie napędem bramy
• zdalne wywoływanie obrazu ze stacji bramowych i kamer
• połączenie monitora z siecią przez Wi-Fi lub Ethernet RJ-45

Tryb gotowości i widżety

• wyświetlanie pogody
• wyświetlanie informacji o jakości powietrza PM2.5 i PM10
• możliwość ustawienia harmonogramu wyświetlania widżetu pogodowego
• funkcja cyfrowej ramki ze zdjęciami
• regulacja szybkości wyświetlania zdjęć
• możliwość ustawienia muzyki w tle ramki cyfrowej
• regulacja głośności muzyki odtwarzanej podczas wyświetlania zdjęć

Dźwięk i powiadomienia

• wbudowany głośnik i mikrofon
• 12 melodii dzwonka do wyboru
• możliwość ustawienia własnego dzwonka MP3 z karty microSD
• 8-stopniowa regulacja głośności
• możliwość ustawienia różnych dzwonków dla 2 wejść
• harmonogram głośności i czasu dzwonienia
• skrzynka głosowa – opcjonalna możliwość pozostawienia wiadomości podczas nieobecności użytkownika
• regulacja czasu otwarcia elektrozaczepu w zakresie od 1 do 10 sekund

1. wyświetlacz dotykowy IPS
2. mikrofon
3. gniazdo na kartę microSD – karta nie znajduje się w zestawie

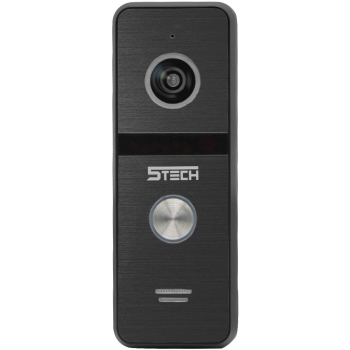

Panel zewnętrzny 84207a - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°

• podświetlany przycisk wywołania na:
  • biało: w trybie gotowości
  • czerwono: podczas rozmowy (podglądu i detekcji ruchu)
  • zielono: w momencie otwarcia
• podświetlenie nocne: diody IR (podczerwień)

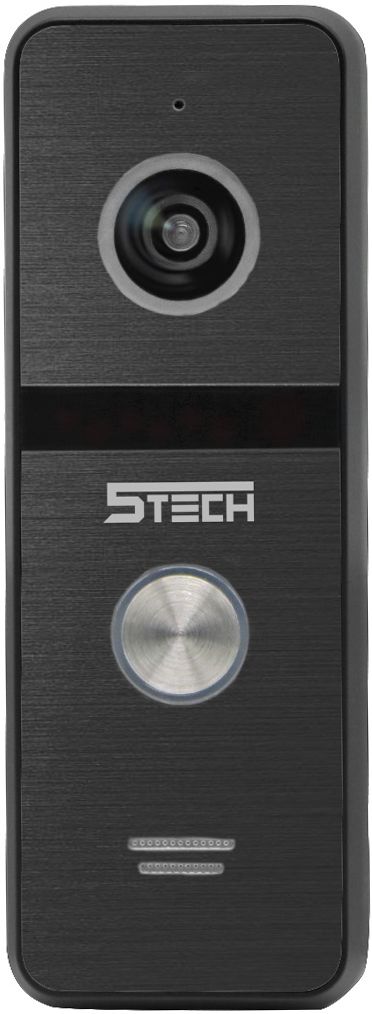

1. Głośnik
2. IR LED
3. Przycisk wywołania
4. Kamera
5. Mikrofon

Specyfikacja techniczna:

• typ: dotykowy ekran IPS
• przekątna ekranu: 10"
• supercienka ramka
• łączność  Wi-Fi /  Ethernet RJ-45
• aplikacja mobilna: Tuya Smart (Android i iOS)
• maksymalna liczba telefonów w aplikacji: 6
• obsługa kart microSD o pojemności do 1 TB (min Class 10)
• tryb zapisu: nagranie wideo lub zdjęcie
• ciągłe nagrywanie na wybranym kanale
• możliwość ustawienia harmonogramu nagrywania
• ręczne wykonywanie zdjęć i nagrań
• odtwarzanie zapisanych zdjęć i nagrań
• detekcja ruchu z wykrywaniem człowieka
• liczba stacji bramowych: do 2
• liczba dodatkowych kamer analogowych: do 2
• obsługiwane standardy kamer: CVBS, AHD oraz FHD
• maksymalna rozdzielczość kamer: 2 Mpx
• liczba monitorów: do 6
• liczba telefonów w aplikacji Tuya Smart: do 6
• funkcja interkomu pomiędzy monitorami
• sterowanie furtką i automatyczną bramą
• dwukierunkowa komunikacja głosowa
• interkom pomiędzy monitorami
• opcjonalna skrzynka głosowa
• wyświetlanie pogody
• wyświetlanie jakości powietrza PM2.5 i PM10
• cyfrowa ramka ze zdjęciami
• harmonogram głośności i czasu dzwonienia
• wbudowany głośnik i mikrofon
• 12 melodii dzwonka
• możliwość ustawienia własnego dzwonka MP3 z karty microSD
• 8-stopniowa regulacja głośności
• możliwość ustawienia różnych dzwonków dla 2 wejść
• czas otwarcia elektrozaczepu: od 1 do 10 sekund
• regulacja szybkości wyświetlania zdjęć
• regulacja głośności muzyki w tle ramki cyfrowej
• harmonogram wyświetlania widżetu pogodowego
• harmonogram nagrywania
• połączenie monitora ze stacją bramową: minimum 4 żyły
• okablowanie systemu: 4 żyły połączeniowe
• dodatkowe 2 żyły do zasilania zamka i stacji
• dodatkowe 2 żyły do sterowania napędem bramy
• wymiary: 242 × 149 × 20 mm
• pobór mocy: 1,5W (w trybie czuwania), 3,6W (podczas pracy)

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień)
• obudowa: aluminium / ABS
• stopień ochrony: IP65
• montaż natynkowy
• temperatura pracy: -40°C ...+50°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC (brak w zestawie)
• pobór mocy: 0,3W (czuwanie), 0,7W (praca)

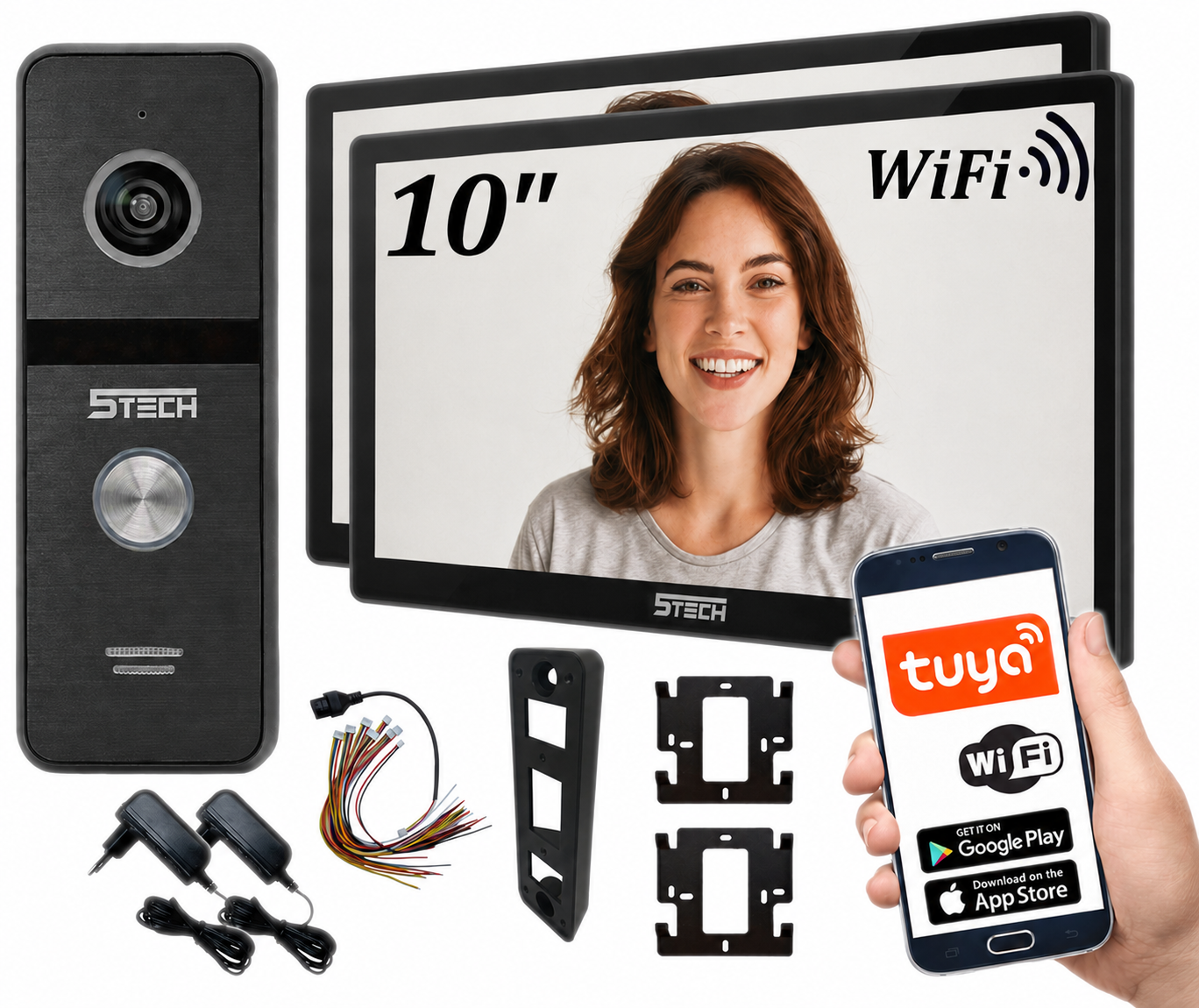

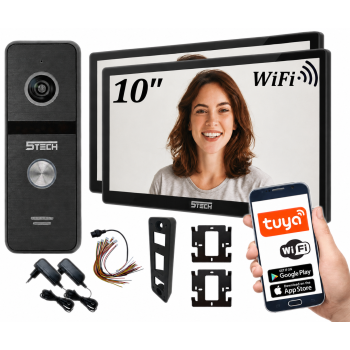

• ​panel bramowy 5TECH 84207a - 1 szt;
• monitor 5TECH VERUS Plus (B) w kolorze czarnym - 2 szt;
• uchwyt ścienny (do monitora) - 2 szt;
• zasilacz sieciowy 15VDC - 2 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
