• 4 żyły (połączenie monitora z kasetą zewnętrzną),
• 2 żyły (do zasilania monitora i kasety) oraz
• 2 dodatkowe żyły (do sterowania bramą z poziomu monitora).

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• odcisk palca - proste i wygodne wejście do obiektu za pomocą odcisku palca,
• monitor wewnętrzny – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon.

Aplikacja mobilna Tuya Smart

Przykładowy schemat podłączenia zestawu:

1. sterowanie bramą
2. zasilacz do monitora nr 1
3. monitor nr 1
4. zasilacz do kamery CCTV (brak w zestawie)
5. kamera CCTV (brak w zestawie)
6. stacja zewnętrzna
7. zasilacz do stacji zewnętrznej
8. przycisk wyjścia (brak w zestawie)
9. elektrozaczep (brak w zestawie)
10. monitor nr 2
11. zasilacz do monitora nr 2

Monitor dotykowy VERUS One PLUS (W) - najważniejsze cechy

Podstawowe funkcje

• ekran dotykowy 8" IPS
• wbudowany moduł Wi-Fi
• współpraca ze stacją bramową przez minimum 4 żyły
• obsługa kart microSD do 1TB (klasa szybkości minimum 10, brak w zestawie)

Obsługa kamer i wejść

• możliwość podłączenia 2 wejść i 2 kamer lub 1 wejścia i 3 kamer analogowych (CVBS, AHD, FHD) do 2Mpx
• w każdej chwili możemy wywołać obraz z wejść lub kamer i ręcznie uruchomić rejestrację wideo lub wykonać zdjęcie
• w przypadku posiadania 2 lub więcej monitorów istnieje możliwość dzwonienia na wybrany - funkcja interkomu (tylko w obrębie jednej rodziny)
• możliwość podłączenia do 6 monitorów
• możliwość podłączenia 2 stacji bramowych (2 drzwi)
• możliwość sterowania każdym napędem bramy, niezależnie od rodzaju i producenta, bez konieczności stosowania dodatkowych modułów lub przekaźników

Nagrywanie i rejestracja

• tryb zapisu: wideo lub zdjęcie
• ręczne i automatyczne nagrywanie po detekcji człowieka
• funkcja rejestratora – możliwość ciągłego nagrywania na jednym wybranym kanale
• programowalny harmonogram nagrywania (dni tygodnia, godziny)
• odtwarzanie zapisanych materiałów wideo i zdjęć bezpośrednio z monitora
• detekcja ruchu - rejestrowanie wideo po wykryciu człowieka
• możliwość ciągłego nagrywania na jednym wybranym kanale - programowalny harmonogram dni i przedziału godzin nagrywania
• detekcja ruchu z dodatkowych kamer - opcjonalnie (wymagane użycie dodatkowej czujki ruchu, brak w zestawie)

Funkcje sieciowe i aplikacja mobilna

• darmowa aplikacja Tuya Smart (Android/iOS, język polski)
• podgląd i komunikacja z osobą dzwoniącą przez telefon
• zdalne otwieranie furtki lub bramy z telefonu
• obsługa do 6 telefonów z przekierowywaniem połączeń do aplikacji Tuya Smart
• zdalne wywoływanie obrazu z kamer i wejść

Tryb gotowości i widżety

• 3 tryby gotowości: ekran wyłączony, pogoda, ramka cyfrowa
• wyświetlanie pogody i zanieczyszczenia powietrza PM2.5 / PM10 (po ustawieniu lokalizacji i połączeniu monitora z aplikacją)
• możliwość ustawienia harmonogramu godzinowego wyświetlania widżetu pogodowego
• ramka cyfrowa: możliwość prezentacji zdjęć (album - np. kilka zdjęć na zmianę), regulacja szybkości wyświetlania
• możliwość ustawienia muzyki w tle ramki cyfrowej (regulacja głośności)

Dźwięk i powiadomienia

• 12 rodzajów dzwonków do wyboru
• możliwość ustawienia własnego dzwonka (plik MP3 z karty SD)
• 8-stopniowa regulacja głośności dzwonka
• osobne dzwonki dla 2 drzwi
• możliwość ustawienia według harmonogramu głośności dzwonka, rodzaju i czasu dzwonienia według ustalonego przez siebie zakresu godzin
• skrzynka głosowa (opcjonalnie): osoba dzwoniąca może zostawić wiadomość podczas naszej nieobecności
• regulowany czas włączenia skrzynki głosowej
• regulacja czasu otwierania zamka: 1–10 sekund
• melodia dzwonka słyszalna przy przycisku stacji bramowej (regulowana głośność)

1. Włącznik zasilania
2. Mikrofon
3. Wyświetlacz 8" IPS
4. Gniazdo na kartę SD (brak w zestawie)

Panel zewnętrzny 84253 - najważniejsze cechy

Podstawowe funkcje

• rozdzielczość: 2 Mpx, 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień) - zapewniające dobrą widoczność po zmroku

Funkcje dodatkowe

• wbudowany czytnik odcisków palca (obsługa do 496 odcisków)
• zalecane trzykrotne dodanie każdego odcisku palca dla zwiększenia skuteczności rozpoznawania
• wbudowany czytnik zbliżeniowy RFID Mifare 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• podświetlana tabliczka identyfikacyjna
• wysoka odporność na warunki atmosferyczne – klasa szczelności IP65
• programowanie za pomocą dedykowanego pilota (w zestawie)
• montaż podtynkowy

Specyfikacja techniczna:

• ekran dotykowy 8" IPS
• rozdzielczość wyświetlania: 1024x600 px
• standard obrazu: PAL / NTSC
• tryb zapisu: wideo lub zdjęcie.
• regulacja czasu otwierania zamka: 1-10 sek.
• 12 rodzajów dzwonków do wyboru
• 8-stopniowa regulacja głośności dzwonka
• sygnał wejściowy: CVBS,  AHD720, AHD 1080P
• obsługa karty micro SD do 1TB (klasa szybkości minimum 10, brak w zestawie)
• sterowanie bramą automatyczną
• kolor: biały
• montaż natynkowy
• połączenie: 4 żyły + 2 żyły zasilanie zamka i stacji zewnętrznej + 2 żyły sterowanie bramą automatyczną
• temperatura pracy: 0°C ...+50°C
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 1,5W (czuwanie), 3,6W (praca)
• wymiary: 189 x 119 x 20 mm

• rozdzielczość kamery: 2Mpx 1080p Full HD
• obiektyw: 1,9 mm
• szeroki kąt widzenia: 140°
• podświetlenie nocne: diody IR (podczerwień)
• wbudowany czytnik odcisków palca - max 496 odcisków
• wbudowany czytnik zbliżeniowy w standardzie Mifare 13.56 MHz – max 200 tagów
• obudowa: aluminium / ABS
• stopień ochrony: IP65
• montaż podtynkowy
• temperatura pracy: -30°C ...+50°C
• wymiary: 115 x 210 mm
• zasilanie: 15V DC (zasilacz w zestawie)
• pobór mocy: 0,4W (czuwanie), 0,95W (praca)

Zasilacz na szynę DIN:

• wyjście zasilania: 4A/15VDC
• moc: 60W
• napięcie tętnienia: 120mVp-p
• zakres regulacji napięcia wyjściowego: 13,5V÷18V
• częstotliwość pracy: 47 ~ 63Hz
• sprawność: 89%
• zabezpieczenie przeciążeniowe: 105 ~ 160%; ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 18.8 ~ 22.5V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ...+70 st. C
• wilgotność pracy: 20 ~ 90% RH, bez kondensacji
• zasilanie: 85÷264VAC / 120÷370VDC
• wymiary: 52,5 x 90 x 54,5 mm

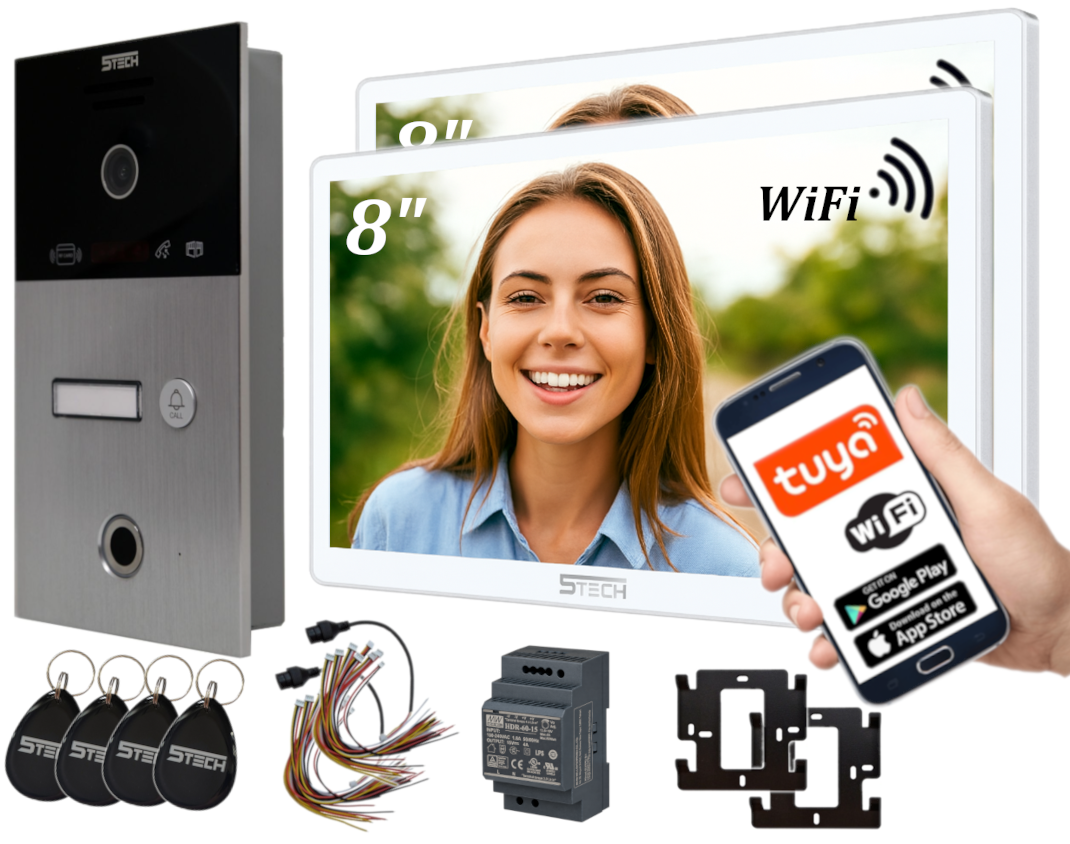

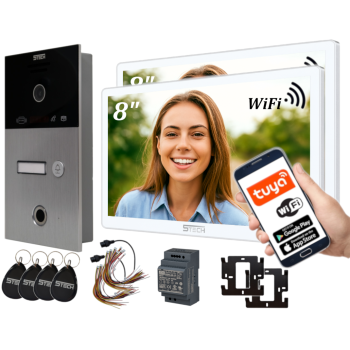

W zestawie:

• ​panel bramowy 5TECH 84253 - 1 szt;
• monitor 5TECH VERUS One Plus (W) w kolorze białym - 2 szt;
• uchwyt ścienny (do monitora) - 2 szt;
• zasilacz zbiorczy na szynę DIN 15V / 4A / 60W - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;
• pilot do programowania panelu - 1 szt.
• obudowa do montażu podtynkowego panelu - 1 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
