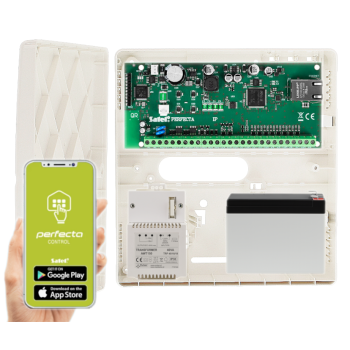

ZESTAW SATEL PERFECTA-IP 64 M SET z OBUDOWĄ, AKUMULATOREM I TRANSFORMATOREM

Opis złącz centrali

1. złącze do podłączenia przewodów do akumulatora (przewody w zestawie)
2. złącze komunikacyjne do podłączenia modułu PERFECTA-RF (brak w zestawie)
3. diody LED: lewa – nieużywana; środkowa – świeci, gdy testowany jest akumulator; prawa – nieużywana
4. kołki RESET umożliwiające uruchomienie centrali w sytuacjach awaryjnych (szczegóły w instrukcji obsługi)
5. port RS-232 (TTL)
6. diody LED: E1 – świeci, gdy centrala jest zasilana, miga podczas komunikacji przez sieć z programem PERFECTA Soft lub aplikacją PERFECTA Control; E2 – nieużywana
7. gniazdo RJ-45 do podłączenia sieci Ethernet

Wbudowany moduł Ethernetowy

1. Współpracę z aplikacją PERFECTA CONTROL: użytkownicy mogą otrzymywać powiadomienia PUSH oraz zarządzać systemem za pomocą aplikacji mobilnej.
2. Zdalną konfigurację za pomocą programu PERFECTA Soft: pozwala to na łatwą i szybką konfigurację systemu bez konieczności fizycznej obecności przy centrali.
3. Monitoring zdarzeń: umożliwia przesyłanie informacji o zdarzeniach do stacji monitorującej agencji ochrony, co zwiększa poziom bezpieczeństwa.

Wejścia i wyjścia

• obsługa czujek typu NO i NC oraz czujek roletowych i wstrząsowych,
• obsługa konfiguracji EOL i 2EOL,
• programowalna wartość rezystorów parametrycznych
  • zabezpieczenie elektryczne wejść
  • 20 typów reakcji
  • wejścia IP: odbieranie powiadomień HTTP wysyłanych przez kamery IP

• 2 wyjścia wysokoprądowe
• 2 wyjścia niskoprądowe typu OC
  • 2 wyjścia zasilające na płycie głównej
  • 4 wyjścia dedykowane do obsługi sygnalizatorów bezprzewodowych systemu MICRA (wyjścia o numerach 13 - 16; model Satel MSP-300, brak w zestawie)
  • 27 typów wyjść
  • zabezpieczenie elektryczne wyjść

1. Komputer z zainstalowanym oprogramowaniem Perfecta Soft podłączony do portu RS 232 (TTL) centrali za pomocą przewodu Satel USB-RS lub DB9FC (brak w zestawie)
2. Moduł Perfecta-RF (brak w zestawie)
3. Akumulator (brak w zestawie)
4. Przewód fazowy (L) podłączany do 230V
5. Przewód neutralny (N) podłączany do 230V
6. Transformator 40VA (brak w zestawie)
7. Wyjście programowalne 1: wysokoprądowe, 1000mA, 12V DC
8. Wyjście programowalne 2: wysokoprądowe, 1000mA, 12V DC
9. Wyjście programowalne 3: niskoprądowe, 25mA, 12V DC
10. Wyjście programowalne 4: niskoprądowe, 25mA, 12V DC
11. Wyjście zasilające AUX: 500 mA, 12V DC
12. Wyjście zasilające KPD: 500 mA, 12V DC
13. Magistrala komunikacyjna:
    • 0...3 (00h...03h): PRF-LCD, INT-KSG2R, INT-TSG2R, INT-TSHR2
    • 7 (07h): INT-RX-S
    • 8...13 (08h...0Dh): ACU-220, 2C0-280
    • 8...14(08h...0Eh): INT-E
    • 15...21 (0Fh...15h): INT-O, INT-ORS
    • 22...29 (16h...1Dh): INT-IT-2, INT-CR
14. Wejścia
15. Gniazdo RJ-45 do podłączenia sieci Ethernet.

Rozbudowa i podział systemu

• manipulatorów: INT-TSH210 / INT-TSH2R / INT-TSG2R / INT-KSG2R / PRF-LCD
• modułów rozszerzeń: INT-E / INT-O, INT-ORS
• kontrolerów systemu bezprzewodowego ABAX 2: ACU-220 / ACU-280*
• ekspandera obsługi pilotów: INT-RX-S*
• modułów sterowania strefami: INT-CR

• manipulatorów przewodowych PRF-LCD (do 4) lub bezprzewodowych PRF-LCD-WRL (w systemie MICRA, brak w zestawie) / PRF-LCD-A2 (w systemie ABAX 2, brak w zestawie)
• aplikacji mobilnej PERFECTA CONTROL,
• kart i breloków zbliżeniowych – 125 kHz EM Marin lub 13,56 MHz MIFARE® (w zależności od zastosowanego w systemie czytnika/manipulatora),
• pilotów zdalnego sterowania – wymaga współpracy z:
  • kontrolerem ACU-220 / ACU-280 – piloty systemu ABAX 2, tj. APT-200 / APT-210 (brak w zestawie)
  • modułem PERFECTA-RF – piloty systemu MICRA - model MPT-350 (brak w zestawie)
  • modułem INT-RX-S – piloty na pasmo 433 MHz (MPT-350 / T-4 / T-2 / T-1, brak w zestawie)

• kontrolera ACU-220 / ACU-280 – urządzenia systemu ABAX 2 (do 2 manipulatorów / do 48 czujek, sygnalizatorów lub innych urządzeń)
• PERFECTA-RF – urządzenia systemu MICRA (do 2 manipulatorów / do 64 czujek / do 4 sygnalizatorów)

Funkcje i możliwości systemu

• wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• monitorowanie zdarzeń do 2 stacji monitorujących
• obsługa formatów komunikacji Contact ID i SIA
• przesyłanie kodów zdarzeń do stacji monitorującej przez Ethernet
• hasła: 62 hasła użytkowników, 1 hasło serwisowe
• możliwość przydzielenia użytkownikowi: hasła, karty zbliżeniowej / breloka (transpondera pasywnego 125 kHz) lub pilota
• 8 termostatów
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością automatycznego załączania/wyłączania czuwania w strefach, sterowanie wyjściami (włączanie/wyłączanie światła, zraszanie ogrodu itp.)
• pamięć 3584 zdarzeń

Aplikacja PERFECTA Control

• sprawdzenie stanu stref, wejść i wyjść,
• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie awarii,
• przeglądanie pamięci zdarzeń,
• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.

Bezpieczeństwo i zasilanie

• zgodność z EN 50131 Grade 2
• automatyczna diagnostyka podstawowych komponentów systemu
• zabezpieczenie elektryczne magistrali komunikacyjnej

• zabezpieczenie przeciwprzeciążeniowe
• zabezpieczenie przed całkowitym rozładowaniem akumulatora
• regulacja prądu ładowania akumulatora

• lokalnie: z komputera podłączonego do portu RS-232 (TTL) centrali
• zdalnie: za pomocą serwera aktualizacji UPSERV przez Ethernet

• lokalnie — manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali
• zdalnie — komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet

• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 64 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 64 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 4
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 62
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 100 mA (w stanie gotowości), 200 mA (max.)
• pobór prądu z akumulatora: 110 mA (w stanie gotowości); 110 mA (max.)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 110 g

• centrala alarmowa Satel PERFECTA-IP 64 M - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• akcesoria (kołki montażowe, przewód do akumulatora);
• instrukcja skrócona.

• lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft podłączony do portu RS 232 (TTL) centrali - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC) lub
• zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet).
