ZESTAW SATEL INTEGRA 64 12x BOSCH KLCDS-GR + INT-S-GR SYGNALIZATOR + INT-GSM

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje.
System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienia poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP.


W zestawie:

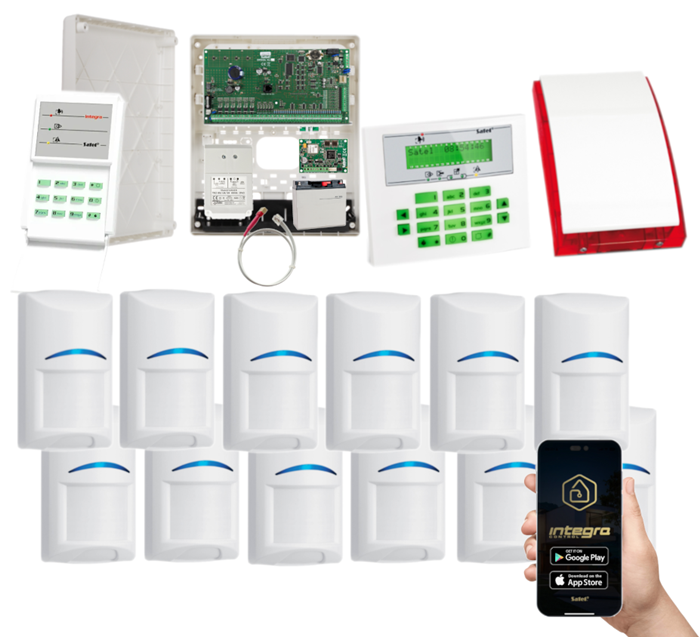

• 1x centrala alarmowa Satel INTEGRA 64 z akcesoriami;
• 1x przewodowy manipulator Satel INT-KLCDS-GR;
• 1x przewodowy, strefowy manipulator Satel INT-S-GR;
• 12x przewodowa wewnętrzna czujka ruchu BOSCH Gen2 ISC-BPR2-W12;
• 1x moduł komunikacyjny Satel INT-GSM z anteną Satel ANT-LTE-I;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT682;
• 1x akumulator bezobsługowy 12V 18Ah;
• 1x kabel Satel RJ/PIN5.



---



Centrala Satel INTEGRA 64 obsługuje 16 do 64 wejść oraz 16 do 64 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 64):


• obsługa od 16 do 64 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 64 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z funkcją wydruku
• obsługa do 192+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami: ładowania akumulatora i diagnostyki
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 64):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5887
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 60 VA (brak w zestawie)
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 341 g

Przewodowy manipulator Satel INT-KLCDS-GR przeznaczony jest do codziennej obsługi systemów INTEGRA. Dzięki wyświetlaczowi LCD, na którym przedstawiane są komunikaty tekstowe, korzystanie nawet z zaawansowanej funkcjonalności centrali alarmowej jest proste i wygodne.

Specyfikacja techniczne (INT-KLCDS-GR):


• podświetlenie klawiatury i wyświetlacza w kolorze zielonym
• ​diody LED informujące o stanie systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• 2 wejścia
• sygnalizacja utraty łączności z centralą
• łącze RS-232 do współpracy z programem GUARDX
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 33 mA (w stanie gotowości), 151 mA (max.)
• wymiary obudowy: 114 x 94 x 23,5 mm
• waga: 141 g

Przewodowy, strefowy manipulator Satel INT-S-GR przeznaczony jest do prostej obsługi pojedynczej strefy systemu INTEGRA, dzięki czemu idealnie sprawdzi się w systemach, gdzie pojedyncze strefy stanowią odrębne funkcjonalnie podsystemy.

Specyfikacja techniczne (INT-S-GR):


• sterowanie jedną strefą w systemie
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• diody LED pokazujące stan strefy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• funkcje kontroli dostępu
• przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną
• wejście do kontroli stanu drzwi
• podświetlenie w kolorze zielonym
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• obciążalność wyjścia przekaźnikowego (obciążenie rezystancyjne): 2A / 24V DC
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 40 mA (w stanie gotowości), 75 mA (max.)
• wymiary obudowy: 80 x 127 x 24 mm
• waga: 110 g



---

Czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref)w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.

Specyfikacja techniczna (Gen2 ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału
• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Moduł komunikacyjny GPRS Satel INT-GSM umożliwia centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć GSM. Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.
Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć GSM, wykorzystując w tym celu GPRS i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej.
Moduł przesyła monity w formie wiadomości SMS lub za pomocą usługi CLIP (na max. 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomości e-mail (na max. 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.
Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:


• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu DLOADX (konfiguracja ustawień systemu);
• programu GUARDX (GPRS) - do administracji systemem.

Komunikacja przez sieć GSM umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

INT-GSM może współpracować z modułem ethernetowym ETHM-1 Plus (brak w zestawie; połączenie za pomocą RS-485). Domyślnie GPRS jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, GPRS i SMS).

Specyfikacja techniczna (INT-GSM):


• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.18 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci GSM
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: GPRS (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.05 lub wyższej):
  - Dual Path Reporting, zgodny z EN 50136
  - zapasowy tor łączności
• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL (Android - w wersji 4.2.7 lub wyższej; iOS w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.18.000 lub wyższej) - połączenie zdalne
• nadzór nad systemem alarmowym przy użyciu GUARDX (w wersji 1.18.000 lub wyższej) - połączenie zdalne
• współpraca z systemem INTEGRUM
• zdalna aktualizacja oprogramowania modułu przez UpServ
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 130 mA (w stanie gotowości), 250 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 38 g



---

Optyczno-akustyczny przewodowy sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Specyfikacja techniczna (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g



---

Obudowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.
Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Transformator Pulsar AWT682 (TR 60 VA) przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm

W zestawie:


• centrala Satel INTEGRA 64 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy manipulator Satel INT-KLCDS-GR - 1 szt;
• przewodowy, strefowy manipulator Satel INT-S-GR - 1 szt;
• przewodowa wewnętrzna czujka ruchu BOSCH Gen2 ISC-BPR2-W12 – 12 szt;
• moduł komunikacyjny Satel INT-GSM - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 18Ah – 1 szt;
• kabel do programowania Satel RJ/PIN5 - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) i B338 (sufitowy).
