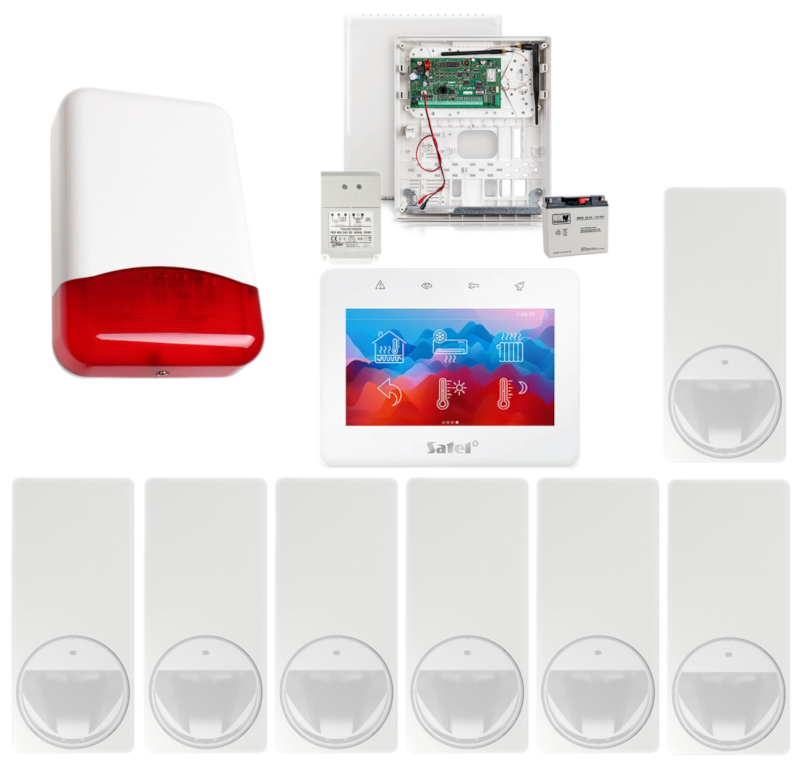

ZESTAW SATEL INTEGRA 128-WRL PANEL DOTYKOWY TSG2-W 7x SIEMENS

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb od niewielkich systemów, po rozległe instalacje. Dużym atutem central INTEGRA są ich możliwości komunikacyjne w połączeniu z dodatkowymi modułami GSM oraz TCP/IP. Dzięki wbudowanemu modułowi GSM otrzymają Państwo dokładne powiadomienie SMS/CLIP o włamaniu, awarii itd. Dodatkowym atutem jest wbudowany interfejs bezprzewodowy ABAX, obsługujący np. bezprzewodowe czujniki, piloty, kontaktrony produkcji Satel pracujące na paśmie 868Mhz.

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 128-WRL wraz z akcesoriami;
• 1x antena Satel ANT-GSM-I;
• 1x antena Satel ANT-868;
• 1x obudowa plastikowa natynkowa Satel OPU-3P;
• 1x transformator Pulsar AWT682 (TRZ 60VA/18V/20V);
• 1x akumulator bezobsługowy 12V 18Ah;
• 1x przewodowy, dotykowy manipulator Satel INT-TSG2-W (kolor obudowy: biały);
• 7x przewodowa, wewnętrzna czujka ruchu Vanderbilt/Siemens PDM-I12;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700.



---



Centrala Satel INTEGRA 128-WRL obsługuje 8 do 128 wejść przewodowych i bezprzewodowych. Posiada wbudowany komunikator GSM/GPRS z funkcją monitoringu, powiadamiania i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 128-WRL):


• obsługa od 8 do 128 wejść przewodowych i bezprzewodowych
• wbudowany dwukierunkowy interfejs bezprzewodowy 868 MHz w technologii ABAX
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 8 do 128 programowalnych wyjść przewodowych i bezprzewodowych
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator GSM/GPRS z funkcjami monitoringu, powiadamiania i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem
• komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 21503 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 2 A z funkcjami ładowania akumulatora i diagnostyki
• kompatybilność z gamą akcesoriów i modułów INTEGRA oraz ABAX
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 128-WRL):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych:128
• wyjścia przewodowe programowalne: 8
• maksymalna liczba wyjść programowalnych:128
• pasmo częstotliwości pracy systemu ABAX: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 500 m
• liczba obsługiwanych urządzeń bezprzewodowych: 48
• liczba obsługiwanych pilotów APT-100: 248
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+1
• manipulatory: do 8
• ekspandery: do 32
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16 000
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 21503
• obciążalność wyjść programowalnych wysokoprądowych: 2A (±10%)
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 0,5A (±10%)
• obciążalność wyjścia +EX: 0,5A (±10%)
• obciążalność wyjścia AUX: 0,5A (±10%)
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 300 mA (max.)
• pobór prądu z akumulatora: 280 mA (w stanie gotowości), 600 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 400/800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 192 x 106 mm
• waga (z obudową i akcesoriami): 2130 g

Obudowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.
Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:


• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• modułem GSM-X, MICRA,
• innymi urządzeniami ze złączem IPX.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4P, OPU-3P, OPU-2B.


Antena Satel ANT-868 przeznaczona jest do pracy z modułami systemu bezprzewodowego ABAX (stanowi wyposażenie m.in. centrali alarmowej INTEGRA 128-WRL). Posiada standardowe złącze typu SMA, dzięki czemu może być wykorzystana również w innych urządzeniach z takim złączem, działających na częstotliwości 868 MHz.
Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń.

Specyfikacja techniczna (ANT-868):


• częstotliwość pracy: 868 MHz
• złącze: RPSMA
• impedancja: 50 Ohm
• VSWR: <2,0
• straty odbiciowe dla 868 MHz: -24,2 dB
• temperatura pracy: -10 st. C ... +75 st. C
• wymiary: 130 x 10,5 (dł. x śr.)

Transformator Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.  Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm



---



Przewodowy manipulator Satel INT-TSG2-W (kolor obudowy: biały) dedykowany jest do systemów alarmowych INTEGRA, INTEGRA Plus oraz VERSA. Posiada szklany ekran pojemnościowy 4,3” z obsługą gestów oraz wielopoziomowy interfejs graficzny (do 24 ekranów dodatkowych), który umożliwia dopasowanie urządzenia do potrzeb użytkownika. Możesz wybrać wielkość ikon i ich rozmieszczenie, a także dopasować ich wygląd do przypisanej im funkcji. Skonfigurujesz kolor czcionki, podświetlenia, ikon, a nawet tło ekranu!
Oprócz podstawowych poleceń służących do włączania i wyłączania czuwania, INT-TSG2 pozwala jednym poleceniem uruchamiać nawet złożone sekwencje poleceń dzięki funkcjom MAKRO. Dzięki temu umożliwia korzystanie z funkcjonalności inteligentnego domu (dostępnej w centralach INTEGRA).
Zastosowany procesor nowej generacji jest nawet 4-krotnie szybszy w porównaniu do poprzedniego modelu (INT-TSG).
Manipulator zapewnia również szybki i łatwy dostęp do informacji o bieżącym stanie systemu. Dzięki możliwości wyświetlania informacji na wygaszaczu ekranu, wystarczy jedno spojrzenie, by wiedzieć czy system alarmowy czuwa, która jest godzina itp. W trybie ekranu statusu manipulator może też uruchomić pokaz zdjęć.
We współpracy z centralami Integra i Integra Plus zapewnia 2 programowalne wejścia przewodowe:


• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus);
• programowanie wartości rezystorów parametrycznych.

Specyfikacja techniczna (INT-TSG2-W):


• pojemnościowy, szklany ekran dotykowy 4,3" z obsługą gestów
• rozdzielczość: 480x272, wyświetlanie 16,7 mln kolorów (true color)
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika (do 24 ekranów dodatkowych)
• możliwość konfigurowania i dostosowywania ekranów interfejsu do potrzeb użytkownika
• ponad 20 gotowych motywów graficznych
• możliwość stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• współpraca z centralami z serii INTEGRA (INTEGRA Firmware 1.20 lub nowszy) i VERSA (VERSA Firmware 1.10 lub nowszy)
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus)
• możliwość wyświetlania pokazu slajdów (funkcja fotoramki)
• diody LED informujące o bieżącym stanie systemu umieszczone nad ekranem
• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji oraz podświetlenia ekranu z podziałem „dzień/noc”
• wbudowany czytnik kart pamięci microSD (przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych) - obsługa kart microSD, microSDHC (brak w zestawie)
• styk sabotażowy reagujący na otwarcie obudowy i oderwanie od ściany
• dostępny również w kolorze czarnym (INT-TSG2-B)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 100 mA (w stanie gotowości), 140 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 160g



---

Wewnętrzna czujka ruchu Vanderbilt/Siemens PDM-I12 posiada innowacyjny system luster MAGIC, który działa na zasadzie współpracy 2 zwierciadeł, co zapewnia odpowiednią czułość i równomierne pokrycie chronionej powierzchni. Umożliwia to wysoce skuteczny dozór obszaru znajdującego się również blisko czujki, czyli w tzw. strefie podejścia. Poprawia to znacznie bezpieczeństwo i sprawia, że osoby postronne będą zawsze wykryte, nawet w przypadku, gdy przemieszczają się blisko ściany posiadłości. Uzupełnieniem systemu jest wszechstronnie uznany algorytm cyfrowego przetwarzania sygnału Visatec, zoptymalizowany do obsługi nowej optyki czujki.
Detektor ruchu wyposażono także w bardzo skuteczny filtr światła białego, który zapobiega wywoływaniu fałszywych alarmów nawet w przypadku oświetlania ich przez zewnętrzne źródło światła.
Detektor ruchu PDM-I12 został fabrycznie wyposażony w płytkę elektroniki z wbudowanymirezystorami końca linii (EoL - End-of-Line). Zaletą urządzenia jest też możliwość współpracy z centralami innych producentów (np. Satel, Ropam). W takim przypadku należy jednak pamiętać o odpowiedniej konfiguracji rezystorów tak, by dopasować je do obciążalności końca linii czujki. Dodatkowo czujka wyposażona została w funkcje autotestowania, która pozwala w optymalny sposób dopasować wszystkie parametry bez konieczności ciągłego otwierania obudowy. Urządzenie znajdzie zastosowanie w mieszkaniach, sklepach, biurach oraz wszędzie tam, gdzie wymagana jest wysoki stopień ochrony.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (PDM-I12):


• metoda detekcji: PIR
• opatentowana technologia luster Magic
• zasięg szerokokątny do 12 m, kurtyna do 20 m
• kąt widzenia: 90 st.
• duża odporność na fałszywe alarmy
• możliwość wymiany soczewki na kurtynową (zasięg 20 m)
• wykrywalna prędkość ruchu: 0,2 m/s – 3 m/s
• funkcje automatycznego testu czujki
• ochrona antysabotażowa
• wysokość montażu: 2,2m

Specyfikacja techniczna (PDM-I12):


• maksymalne tętnienia (0 ... 100 Hz): 1 VSS
• czas: Start-up: 30s
• wejścia sterujące Vlow, max = 1.5V, Vhigh, min = 3.5V, RPull-up (wewn.) = 470 kΩ
• obciążenie wyjść: 30V DC/0,1 A
• rezystory fabryczne: 4.7 kΩ ±5%, 250 mW (RI) 2.2 kΩ ±5%, 250 mW (RF) 4.7 kΩ ±5%, 250 mW (ReoL)
• stopień ochrony obudowy: IP41/IK02
• temperatura pracy: -10°C…+55°C
• temperatura przechowywania: -20°C… +60°C
• wilgotność: < 85 %rF, bez kondensacji
• napięcie zasilania: 9…16VDC (DC 12 V nom.)
• pobór prądu przy braku alarmu: 3.9 mA (rms), 4.6 mA (max peak)
• pobór prądu - alarm - LED WŁ: 5.9 mA (rms), 6.6 mA (max peak)
• wymiary: 57 x 128 x 32 mm
• waga: 95 g



---

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala Satel INTEGRA 128-WRL - 1 szt;
• antena Satel ANT-GSM-I - 1 szt;
• antena Satel ANT-868 - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3P - 1 szt;
• transformator Pulsar AWT682 (TRZ 60VA/18V/20V) – 1 szt;
• akumulator bezobsługowy 12V 18Ah – 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy, dotykowy manipulator Satel INT-TSG2-W (kolor obudowy: biały) - 1 szt;
• przewodowa, wewnętrzna czujka ruchu Vanderbilt/Siemens PDM-I12 - 7 szt;
• przewodowy, zewnętrzny optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny) lub dedykowany Vanderbilt/Siemens PZ-MBG2.
