ZESTAW SATEL INTEGRA 128-WRL GSM ABAX KLAWIATURA LCD 8 x BOSCH WP12 PET 20kg

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb od niewielkich systemów, po rozległe instalacje. Dużym atutem central INTEGRA są ich możliwości komunikacyjne w połączeniu z dodatkowymi modułami GSM oraz TCP/IP.  Dzięki wbudowanemu modułowi GSM otrzymają Państwo dokładne powiadomienie SMS/CLIP o włamaniu, awarii itd. Dodatkowym atutem jest wbudowany interfejs bezprzewodowy ABAX, obsługujący np. bezprzewodowe czujniki, piloty, kontaktrony produkcji Satel pracujące na paśmie 868Mhz.

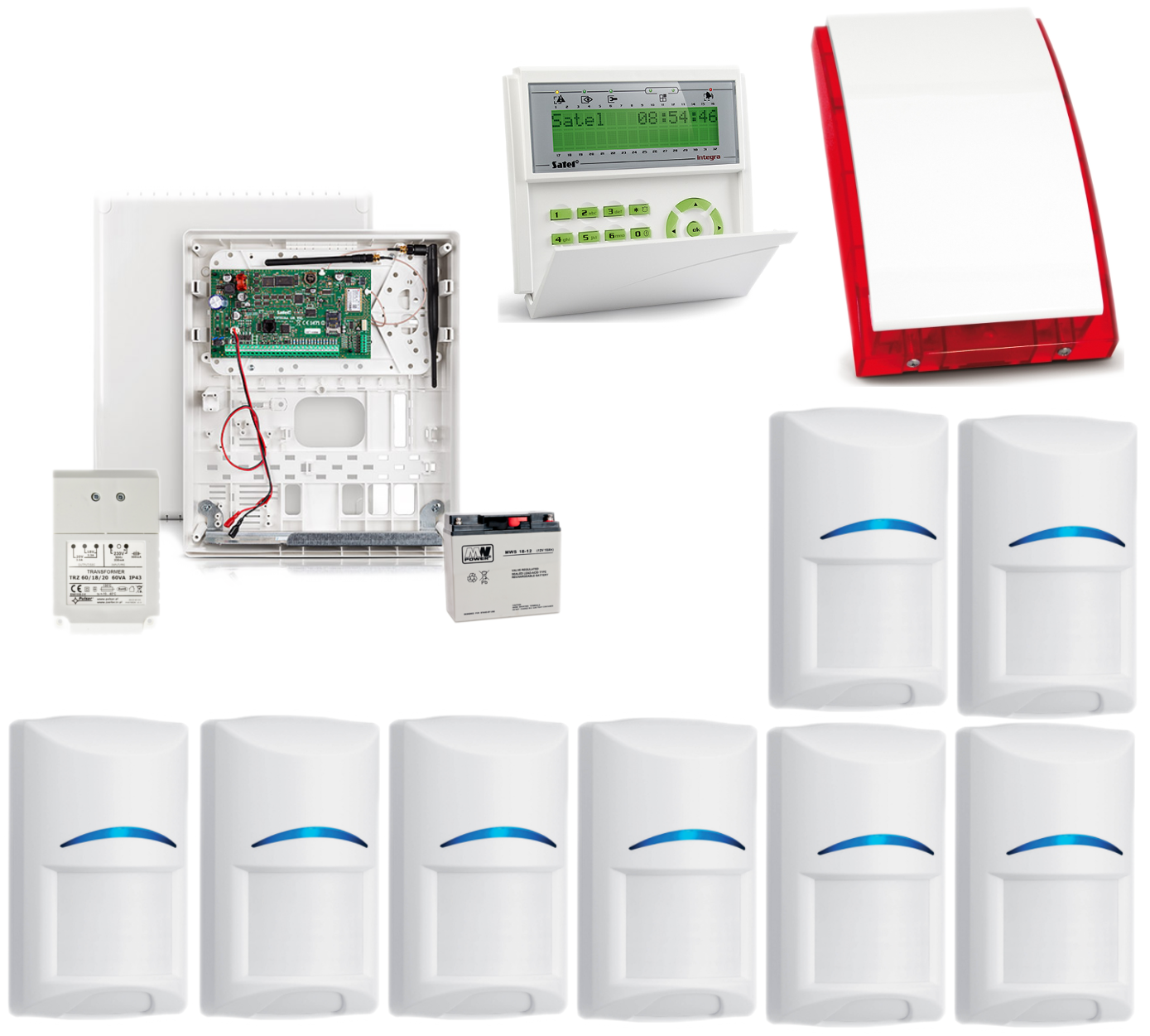

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 128-WRL wraz z akcesoriami;
• 1x antena Satel ANT-GSM-I;
• 1x antena Satel ANT-868;
• 1x obudowa plastikowa natynkowa Satel OPU-3P;
• 1x transformator Pulsar AWT682 (TRZ 60VA/18V/20V);
• 1x akumulator bezobsługowy 12V 18Ah
• 1x przewodowy manipulator Satel INT-KLCD-GR;
• 8x przewodowa wewnętrzna czujka ruchu BOSCH Gen2 ISC-BPR2-WP12 (odporna na zwierzęta do 20kg;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R.



---



Centrala Satel INTEGRA 128-WRL obsługuje 8 do 128 wejść przewodowych i bezprzewodowych. Posiada wbudowany komunikator GSM/GPRS z funkcją monitoringu, powiadamiania i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 128-WRL):


• obsługa od 8 do 128 wejść przewodowych i bezprzewodowych
• wbudowany dwukierunkowy interfejs bezprzewodowy 868 MHz w technologii ABAX
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 8 do 128 programowalnych wyjść przewodowych i bezprzewodowych
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator GSM/GPRS z funkcjami monitoringu, powiadamiania i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem
• komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 21503 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 2 A z funkcjami ładowania akumulatora i diagnostyki
• kompatybilność z gamą akcesoriów i modułów INTEGRA oraz ABAX
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 128-WRL):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych:128
• wyjścia przewodowe programowalne: 8
• maksymalna liczba wyjść programowalnych:128
• pasmo częstotliwości pracy systemu ABAX: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 500 m
• liczba obsługiwanych urządzeń bezprzewodowych: 48
• liczba obsługiwanych pilotów APT-100: 248
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+1
• manipulatory: do 8
• ekspandery: do 32
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16 000
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 21503
• obciążalność wyjść programowalnych wysokoprądowych: 2A (±10%)
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 0,5A (±10%)
• obciążalność wyjścia +EX: 0,5A (±10%)
• obciążalność wyjścia AUX: 0,5A (±10%)
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 300 mA (max.)
• pobór prądu z akumulatora: 280 mA (w stanie gotowości), 600 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 400/800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 192 x 106 mm
• waga (z obudową i akcesoriami): 2130 g

Obudowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.
Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego,dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Cechy produktu (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:


• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• modułem GSM-X, MICRA,
• innymi urządzeniami ze złączem IPX.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4P, OPU-3P, OPU-2B.


Antena Satel ANT-868 przeznaczona jest do pracy z modułami systemu bezprzewodowego ABAX (stanowi wyposażenie m.in. centrali alarmowej INTEGRA 128-WRL). Posiada standardowe złącze typu SMA, dzięki czemu może być wykorzystana również w innych urządzeniach z takim złączem, działających na częstotliwości 868 MHz.
Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń.

Specyfikacja techniczna (ANT-868):


• częstotliwość pracy: 868 MHz
• złącze: RPSMA
• impedancja: 50 Ohm
• VSWR: <2,0
• straty odbiciowe dla 868 MHz: -24,2 dB
• temperatura pracy: -10 st. C ... +75 st. C
• wymiary: 130 x 10,5 (dł. x śr.)

Transformator Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.  Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm



---

Przewodowy manipulator Satel INT-KLCD-GR przeznaczony jest do codziennej obsługi systemów INTEGRA. Dzięki wyświetlaczowi LCD, na którym przedstawiane są komunikaty tekstowe, korzystanie nawet z zaawansowanej funkcjonalności centrali alarmowej jest proste i wygodne.

Cechy produktu (INT-KLCD-GR):


• podświetlenie klawiatury i wyświetlacza w kolorze zielonym
• ​diody LED informujące o stanie systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• 2 wejścia
• sygnalizacja utraty łączności z centralą
• łącze RS-232 do współpracy z programem GUARDX

Specyfikacja techniczne (INT-KLCD-GR):


• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 33 mA (w stanie gotowości), 151 mA (max.)
• wymiary obudowy: 140 x 126 x 26 mm
• waga: 231 g



---

Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-WP12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni. Czujka posiada opcję odporności na zwierzęta domowe do 20 kg (wyłączona zostaje wtedy dolna soczewka).
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.

Cechy produktu (Gen2 ISC-BPR2-WP12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• odporność na zwierzęta do 20 kg
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (Gen2 ISC-BPR2-WP12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---

Przewodowy, optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do& montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem

Specyfikacja techniczna (SP-4001R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel INTEGRA 128-WRL - 1 szt;
• antena Satel ANT-GSM-I - 1 szt;
• antena Satel ANT-868 - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3P - 1 szt;
• transformator Pulsar AWT682 (TRZ 60VA/18V/20V) – 1 szt;
• akumulator bezobsługowy 12V 18Ah – 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy manipulator Satel INT-KLCD-GR - 1 szt;
• przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporna na zwierzęta do 20 kg) - 8 szt;
• przewodowy, zewnętrzny optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt.
