ZESTAW RADIOLINIA 2-KANAŁOWA + PILOT PUK-303 GORKE ANT-K02/1

ZESTAW RADIOLINIA 2-KANAŁOWA + PILOT PUK-303 GORKE ANT-K02/1

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 15388

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 145,30 zł

Cena netto: 118,13 zł

Cena katalogowa: 170,97 zł

Oszczędzasz: 25,67 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Zestaw Gorke ANT-K02/1 znajdzie zastosowanie w systemach alarmowych do sterowania pracą innych urządzeń systemu (np. czujek, blokowanie stref i czujników, jako przycisk antynapadowy). Zarówno odbiornik, jak i pilot z zestawu współpracują z dowolnym innym urządzeniem Gorke. Pilot może sterować dowolną ilością odbiorników pod warunkiem zaprogramowania go do pamięci odbiornika.
Zasięg pracy zestawu wynosi ok. 300 metrów (w terenie otwartym). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla:

drewna i gipsu o 5-20%,
cegły o 20-40 %,
betonu zbrojonego o 40 - 80%.

Przy dużej ilości przeszkód zalecamy konfigurowanie zestawów na bazie odbiorników klasy SH, stosowanie retransmiterów lub pilotów dużej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC 201, który pozwala na ominięcie tego typu przeszkód.

Transmisja pomiędzy odbiornikiem a pilotem oparta jest na kodzie zmiennym, który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod.

Odbiornik RSU-K02 pracuje w trybie monostabilnym (naciśnięcie klawisza pilota powoduje załączenie przekaźnika na ustawiony czas) lub bistabilnym (każdorazowe naciśnięcie klawisza powoduje zmianę stanu przekaźnika na przeciwny).

Główne zastosowania sterowników radiowych:

zdalne sterowanie pracą urządzeń podłączonych do wyjść odbiornika (np. brama wjazdowa i garażowa, rolety, żaluzje, zamki elektromagnetyczne, oświetlenie, klimatyzacja itd.)
w systemach alarmowych jako przycisk antynapadowy, sterowanie strefą itp.

Schemat podłączenia:

alt

Specyfikacja techniczna:

Odbiornik RSU-K02:

częstotliwość: 433,92 Mhz
kodowanie: kod zmienny
moduł odbiorczy: heterodyna H1
pojemność pamięci: 113 nadajników
ilość kanałów: 2
tryby pracy przekaźników: monostabilny, bistabilny
współpraca: dowolny nadajnik serii sA
zakres czasu trybu monostabilnego: ~1 s – 4 min 20 s
obciążalność: 1A/30V DC (wyjście przekaźnikowe) 0,5A/12V DC (wyjście tranzystorowe S) 50 mA/12V DC (wyjście sabotażu)
temperatura pracy: -10 st. C ... +55 st. C
wilgotność: 93% (+/- 3%)
zasilanie: 12VDC (10-15V DC)
pobór prądu: 17 mA (spoczynkowy), 60 mA (max.)
wymiary: 68 x 48 x 26 mm

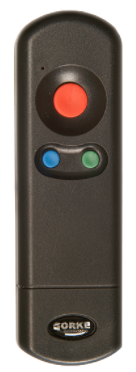

Pilot PUK-303:

kodowanie: kod zmienny
częstotliwość: 433,92 MHz
moc nadawcza: +8 dBm
współpraca: dowolny odbiornik serii sA
ilość klawiszy: 3
zasięg (w terenie otwartym): do 300 m (z odbiornikiem z modułem H1, np. RSU), do 600 m (z odbiornikiem z modułem H2, np. OPC)
temperatura pracy: -10 st. C ... +55 st. C
wilgotność: max. 93% (+/- 3%)
zasilanie: 1x bateria alkaliczna 6F22 9V
wymiary: 123 x 37 x 21 mm
waga: 89 g

W zestawie:

odbiornik GORKE RSU-K02 – 1 szt;
pilot GORKE PUK-303 – 1 szt;
bateria 6F22 9V (do pilotów) – 1 szt;
instrukcja.
