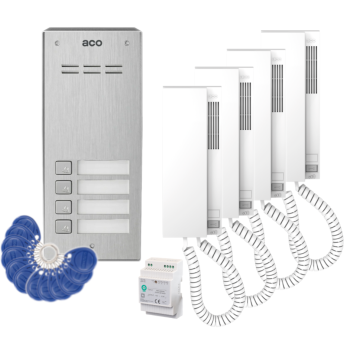

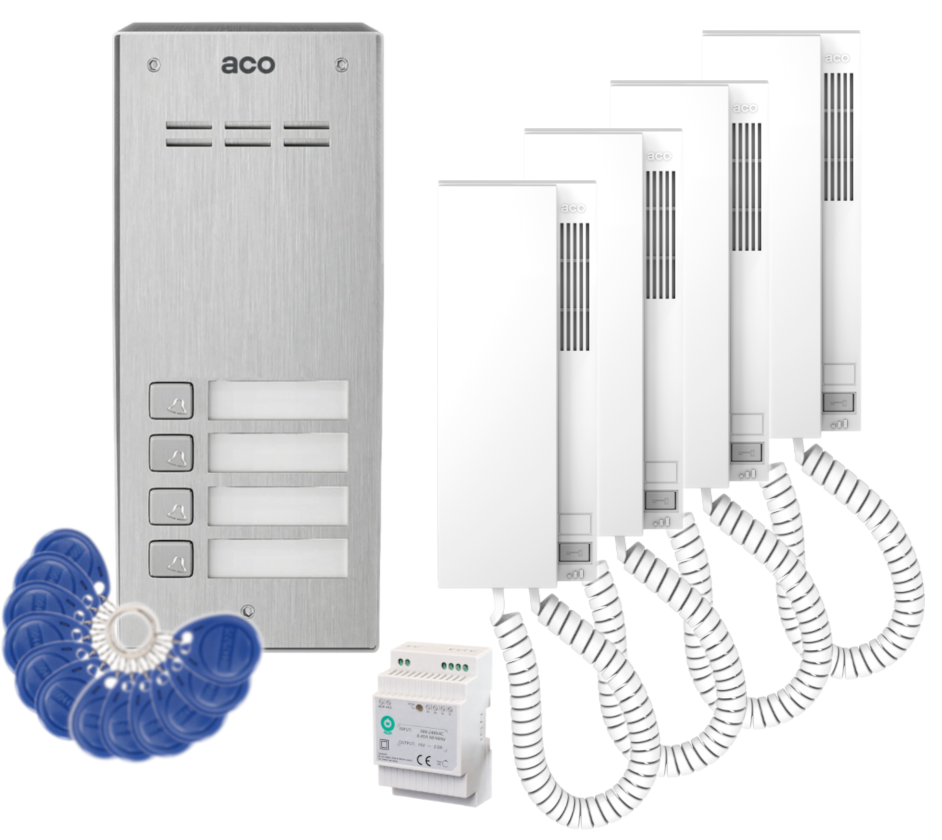

ZESTAW DOMOFONOWY ACO FAM-P-4NPACC NT + 4 UNIFONY INS-UP720B + ZASILACZ NA SZYNĘ DIN 15V

Wygodny i łatwy dostęp

• 4 indywidualnie podświetlane przyciski wywołania
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany kabel do programowania CDN-USB)
• możliwość wejścia do lokalu za pomocą breloka / karty RFID
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe

Funkcjonalność systemowa

• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• obsługa wielowejściowych systemów Master/Slave
• funkcja otwierania korytarzowego
• obsługa zewnętrznego przycisku otwierania
• możliwość podłączenia elektrozaczepów różnego typu
• kompatybilność z systemami: CDNP, Inspiro, Familio P/PV

Sterowanie urządzeniami zewnętrznymi

• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową
• realizowane za pomocą zamka szyfrowego, breloka lub odbiornika
• wymagany moduł I/O mini (brak w zestawie)

Udogodnienia dla osób z niepełnosprawnościami

• podświetlane przyciski klawiatury, opcjonalnie z wytłoczonymi znakami alfabetu Braille’a
• akustyczna i optyczna sygnalizacja funkcji panelu
• automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy
• możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U, brak w zestawie)

Programowanie i konfiguracja

• indywidualne ustawiania parametrów dźwięków
• intuicyjna i komfortowa obsługa i konfiguracja
• programowanie wszystkich ustawień z poziomu komputera (wymagany kabel do programowania CDN-USB, brak w zestawie)
• darmowe oprogramowanie dostępne na stronie producenta
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu

Prosty montaż, wysoka odporność

• montaż: natynkowy, opcja montażu podtynkowego (wymagany dodatkowy konwerter do montażu podtynkowego FAM-R-S NT/PT, brak w zestawie)
• odporność na akty wandalizmu
• odporność na warunki atmosferyczne (-20°C do +50°C)



1. Panel zewnętrzny serii CDN, Familio P/PV, Inspiro
2. Unifon nr 1
3. Unifon nr 2
4. Unifon nr 3
5. Unifon nr 4
6. Elektrozaczep (brak w zestawie)
7. Transformator 11,5V AC / Zasilacz 15V DC

Połączenia:

• panel zewnętrzny - unifon: przewód 4-żyłowy
• unifon - unifon: przewód 4-żyłowy
• panel zewnętrzny - transformator / zasilacz: przewód 2-żyłowy
• transformator / zasilacz podłączane do 230V
• panel zewnętrzny - elektrozaczep: przewód 2-żyłowy

• max. ilość abonentów: 4 lokale
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu, np. zewnętrzny przycisk otwierania
  • 1x złącze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np.& zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• sposób montażu: natynkowy, opcja montażu podtynkowego (wymagany dodatkowy konwerter do montażu podtynkowego FAM-R-S NT/PT, brak w zestawie)
• płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej
• typ instalacji: cyfrowa 2- żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~1,3W (w trybie czuwania)
• wymiary panelu natynkowego: 174,8 x 67,8 mm
• wymiary puszki natynkowej: 177,1 x 70 x 41/30 mm

Cechy produktu (INS-UP720B (G2)):

• 3-stopniowa regulacja głośności dzwonienia
• 1 przycisk: otwieranie
• podwójny zaczep odkładania słuchawki (eliminuje problem łamania się zaczepów)
• kompatybilny ze wszystkimi cyfrowymi urządzeniami z grup: CDN, Inspiro oraz Familio P/PV
• funkcja hold: możliwość odłożenia słuchawki bez rozłączenia rozmowy
• automatyka domowa: sterowanie urządzeniami zewnętrznymi (np. bramą, szlabanem, roletami)
• montaż: natynkowy
• instalacja cyfrowa, 2-żyłowa

• materiał: obudowa z tworzywa ABS
• kolor: biały
• odkładanie słuchawki - tradycyjne
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa
• wejścia: złącza śrubowe ARK
• wymiary: 201 x 80 x 45 mm

• stacja bramowa Aco FAM-P-4NPACC NT - 1 szt;
• unifon Aco INS-UP720B - 4 szt;
• zasilacz na szynę DIN 15V 2A DIN - 1 szt;
• breloki zbliżeniowe NB-G-ARX - 12 szt;
• instrukcja.
