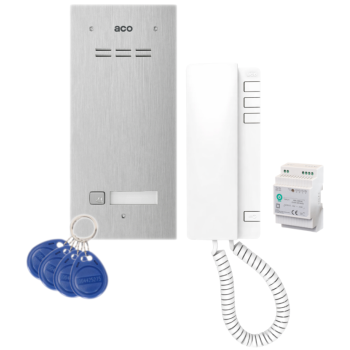

ZESTAW DOMOFONOWY ACO FAM-P-1NPACC + UNIFON UP940 + DIN 2A 15V + BRELOKI

Wygodny i łatwy dostęp

• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• obsługa do 192 breloków zbliżeniowych (programowanie z poziomu komputera, wymagany kabel do programowania CDN-USB, brak w zestawie)
• możliwość wejścia do lokalu za pomocą breloka lub karty RFID
• możliwość podłączenia wielu odbiorników pod tym samym numerem (dot. odbiorników aktywnych)
• indywidualnie podświetlane przyciski wywołania
• łatwo wymienne podświetlane pole opisowe

Funkcjonalność systemowa

• obsługa wielu modułów rozszerzeń zwiększająca funkcjonalność systemu
• obsługa wielowejściowych systemów Master/Slave
• funkcja otwierania korytarzowego
• obsługa zewnętrznego przycisku otwierania
• możliwość podłączenia elektrozaczepów różnego typu
• kompatybilność z systemami: CDNP, Inspiro, Familio P/PV

Sterowanie urządzeniami zewnętrznymi

• sterowanie urządzeniami zewnętrznymi np. drugą bramą, szlabanem, oświetleniem, roletami lub inną automatyką domową,
• realizowane za pomocą zamka szyfrowego, breloka lub odbiornika
• wymagany opcjonalny moduł I/O mini (brak w zestawie)

Udogodnienia dla osób z niepełnosprawnościami

• akustyczna i optyczna sygnalizacja funkcji panelu
• automatyczne lub zdalne (za pomocą przycisku) otwieranie drzwi bez konieczności odbierania rozmowy
• możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie (CDN-U, brak w zestawie)

Programowanie i konfiguracja

• indywidualne ustawiania parametrów dźwięków
• intuicyjna i komfortowa obsługa i konfiguracja
• programowanie wszystkich ustawień z poziomu komputera (wymagany opcjonalny kabel do programowania CDN-USB)
• darmowe oprogramowanie dostępne na stronie producenta
• szerokie możliwości indywidualnej konfiguracji ustawień dla każdego lokalu

Prosty montaż, wysoka odporność

• montaż: podtynkowy, ale także natynkowy (wymagana dodatkowa puszka natynkowa PNT2-FAM-P NT, brak w zestawie), opcjonalnie dostępny zestaw do montażu podtynkowego w słupku/płycie gipsowej (MONT-PPT-FAM, brak w zestawie)
• odporność na akty wandalizmu
• odporność na warunki atmosferyczne (-20°C do +50°C)



1. Panel zewnętrzny serii CDN, Familio P/PV, Inspiro
2. Unifon nr 1
3. Unifon nr 2 (brak w zestawie)
4. Unifon nr 3 (brak w zestawie)
5. Unifon nr 4 (brak w zestawie)
6. Elektrozaczep (brak w zestawie)
7. Transformator 11,5V AC / Zasilacz 15V DC

• panel zewnętrzny - unifon: przewód 2-żyłowy
• unifon - unifon: przewód 2-żyłowy
• panel zewnętrzny - transformator / zasilacz: przewód 2-żyłowy
• transformator / zasilacz podłączane do 230V
• panel zewnętrzny - elektrozaczep: przewód 2-żyłowy

• max. liczba abonentów: 1 lokal
• montaż: podtynkowy, ale także natynkowy (wymagana dodatkowa puszka natynkowa PNT2-FAM-P NT, brak w zestawie), opcjonalnie dostępny zestaw do montażu podtynkowego w słupku/płycie gipsowej (MONT-PPT-FAM, brak w zestawie)
• materiał: płaski panel przedni o grubości 2mm, płyta czołowa mocowana śrubami imbusowymi 3mm oraz przyciski ze stali nierdzewnej szczotkowanej
• zintegrowany z dolnym polem opisowym czytnik breloków zbliżeniowych Unique 125 kHz
• dopuszczalne obciążenie wyjścia elektrozaczepu: 1A
• wejścia:
  • 2x złącza śrubowe – podłączenie zasilania: „+DC” i „-DC/GND” (napięcie stałe / zasilacz) lub „AC” i „AC” (napięcie zmienne / transformator)
  • 1x złącze śrubowe „INPUT” – podłączenie przycisku zwiernego (NO) – aktywowane po zwarciu do GND systemu. Np. zewnętrzny przycisk otwierania
  • 1x złacze śrubowe – podłączenie sygnału audio z poprzedzającej centrali (Master Line): „ML+”
  • 1x gniazdo „EXTMOD” do podłączenia opcjonalnych modułów
• wyjścia:
  • 2x złącza śrubowe „ELOCK” – podłączenie elektrozaczepu tradycyjnego (max. 1A) lub rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (max. 5A, np. zwora elektromagnetyczna)
  • 2x złącza śrubowe – podłączenie sygnału audio: „LINE+” i „LINE-”
• typ instalacji: cyfrowa 2 żyłowa (min 2 x 0,5 mm)
• długość linii: max. 300m (do 1000m przy większych przekrojach przewodów)
• zasilanie: 11,5V AC lub 15V DC / 160mA (bez elektrozaczepu)
• pobór mocy: ~ 1,3W (w trybie czuwania)
• wymiary: 197×90 mm
• wymiary puszki montażowej podtynkowej: 179 x 73 x 32 mm
• wymagane miejsce pod montaż panelu podtynkowego: 197 x 90 mm (wys. / szer. / gł.)
• wymiar otworu dla puszki podtynkowej: 180 x 74 x 33 mm (wys. / szer. / gł.) z modułem dod. 180 x 74 x 50mm
• wymagane miejsce pod montaż panelu podtynkowego z adapterem natynkowym (PNT2-FAM-P, brak w zestawie): 199 x 92,4 mm (wys. / szer.)

1. Słuchawka (magnetycznie odkładana na podstawę unifonu)
2. Przewód łączący słuchawkę z podstawą
3. Przycisk otwierania drzwi
4. Przyciski funkcyjne (do sterowania urządzeniami zewnętrznymi)

Najważniejsze cechy:

• 4 przyciski: otwieranie + 3 przyciski funkcyjne do sterowania urządzeniami zewnętrznymi
• magnetyczny mechanizm odkładania słuchawki
• funkcja hold: możliwość odłożenia słuchawki bez rozłączenia rozmowy
• 3-stopniowa regulacja głośności dzwonienia
• kompatybilny z cyfrowymi urządzeniami z grup: CDNP, Inspiro oraz Familio P/PV
• montaż: natynkowy
• kolor: biały
• instalacja cyfrowa, 2-żyłowa

Płytka elektroniki

1. Gniazdo słuchawki
2. Gniazdo RJ45
3. Zacisk podłączenia unifonu
   1. Line+ : linia (+) unifonów z centrali/paneli
   2. Line- : linia (-) masa unifonów z centrali/panelu
4. Zacisk podłączenia przycisku funkcyjnego
   1. F2 - styk 1 przycisku funkcyjnego
   2. F2 - styk 2 przycisku funkcyjnego
5. Zworki adresowe
6. Przycisk otwierania drzwi
7. Przełącznik regulacji głośności
8. Zaciski przycisku funkcyjnego
9. Przycisk funkcyjny
10. i 11. Dodatkowe przyciski funkcyjne

• materiał: obudowa z tworzywa ABS
• kolor: biały
• odkładanie słuchawki - magnetyczne
• montaż natynkowy
• instalacja cyfrowa 2-żyłowa
• wejścia:
  • 1x gniazdo RJ45
  • złącza samozaciskowe: Line + , Line –
• wyjścia: 3 przyciski funkcyjne
  • 1x po magistrali systemu
  • 2x zwierne (NO) odseparowane od systemu
    • wymiary: 201 x 80 x 45 mm

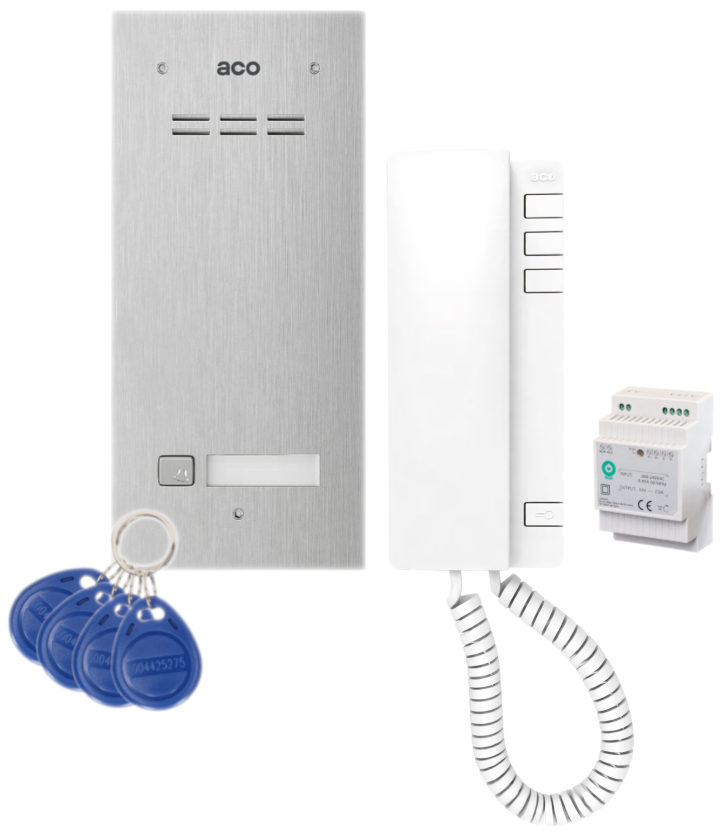

• stacja bramowa Aco FAM-P-1NPACC - 1 szt;
• unifon Aco UP940 - 1 szt;
• zasilacz 15V / 2A na szynę DIN - 1 szt;
• brelok zbliżeniowy RFID NB-G-ARX - 4 szt;
• instrukcja.
