ZESTAW DO POWIADOMIENIA I STEROWANIA GSM OPARTY NA ROPAM BasicLTE-PS z CZUJKĄ BINGO Plus

Zestaw alarmowy oparty na module Ropam BasicLTE-PS to idealne rozwiązanie do rozbudowy lub unowocześnienia systemu zabezpieczeń. Umożliwia łatwą integrację z popularnymi centralami alarmowymi (DSC, Paradox, Satel), systemami automatyki i sterownikami PLC.

Dzięki wbudowanemu modemowi LTE obsługuje łączność 4G/2G, co pozwala na wysyłanie powiadomień SMS, e-mail, połączeń CLIP/VOICE oraz pełne zdalne sterowanie systemem za pomocą aplikacji RopamBasic.

Ponadto, czujka Bingo Plus wyróżnia się wysoką czułością detekcji i odpornością na zwierzęta domowe o wadze do 15 kg. Z kolei, przewodowa syrena SV-101 zapewnia skuteczną sygnalizację akustyczną i optyczną.

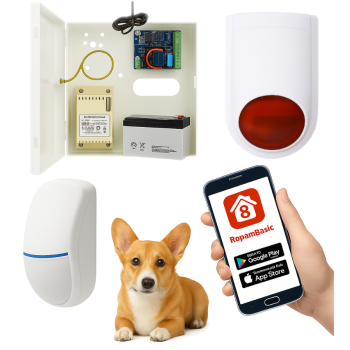

W zestawie:


• 1x moduł Ropam BasicLTE-PS wraz z anteną magnetyczną AT-GSM-MAG;
• 1x obudowa natynkowa z transformatorem 20VA Pulsar AWO000;
• 1x przewodowa czujka ruchu BINGO Plus (odporna na zwierzęta do 15 kg);
• 1x zewnętrzny przewodowy optyczno-akustyczny sygnalizator SV-101;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Moduł Ropam BasicLTE-PS umożliwia integrację z systemami takimi, jak centrale alarmowe, sterowniki PLC, przekaźniki oraz systemy automatyki domowej. Dzięki wejściom i wyjściom binarnym możliwe jest intuicyjne sterowanie i rozbudowa istniejących instalacji, w tym central DSC, Paradox, Satel.

Dzięki wbudowanemu modemowi LTE obsługuje transmisję danych w technologii 4G i 2G, zapewniając niezawodną komunikację, tj.:


• wysyłanie powiadomień o zdarzeniach w systemie (SMS, CALL, e-mail),
• wykonywanie połączeń VOICE/CLIP,
• zdalne sterowanie.

Modułowa konstrukcja pozwala na rozbudowę systemu o dodatkowe komponenty takie, jak:

• wyświetlacz graficzny LCD-HMI-D4M – dla intuicyjnej obsługi i wizualizacji danych
• odbiornik radiowy EXP-RF – do komunikacji z urządzeniami bezprzewodowymi



Najważniejsze funkcje:

✔ Integracja z centralami alarmowymi:

    ✅ Wizualizacja i sterowanie czuwaniem za pomocą piktogramów (‘uzbrój’, ‘rozbrój’)
    ✅ Możliwość modernizacji i rozbudowy central alarmowych o sterowanie poprzez LTE/GPRS/SMS/DTMF


✔ 2 tryby pracy modułu:

    ✅ praca autonomiczna – jako samodzielna centrala alarmowa i sterownik
    ✅ jako rozbudowa innych systemów – np. integracja z centralami alarmowymi i systemami automatyki


✔ Powiadomienia i sterowanie GSM:

    ✅ Powiadamianie o zdarzeniach przez SMS, VOICE, E-MAIL
    ✅ Obsługa poprzez SMS, CLIP, DTMF oraz aplikację mobilną RopamBasic


✔ Automatyka domowa i techniczna:

    ✅ Sterowanie przekaźnikami czasowymi
    ✅ Integracja z systemami inteligentnego domu


✔ Kontrola i nadzór procesów technologicznych:

    ✅ Monitoring temperatury w serwerowniach, lodówkach na szczepionki, chłodniach i procesach termicznych
    ✅ Kontrola wartości analogowych z czujników (0-10V, 4-20mA) – np. wilgotność względna, temperatura


✔ Sterowanie systemami przemysłowymi:

    ✅ Kontrola procesów technicznych: przepompownie, kotłownie CO, fermy hodowlane
    ✅ Możliwość zdalnego sterowania przez sieć GSM


Zastosowania modułu BasicLTE:

• powiadomienia dla systemów alarmowych
• rejestracja temperatury na obiekcie
• zdalne sterowanie systemem alarmowym
• systemy kontroli dostępu
• kontrola i nadzór temperatury (np. serwerownie, chłodnie)
• kontrola i nadzór wartości analogowej (np. czujnik wilgotności gleby, czujnik wiatru)
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane)
• sterowanie wieloabonentowe automatyką bram wjazdowych

Cechy produktu (BasicLTE-PS):


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moduł alarmowy – funkcje centrali alarmowej
• 6 wejść NO/NC (I1-I6)
• 2 wejścia NO/NC, GND, +12V, 0-10V, 4.- 20mA
• 1 wyjście przekaźnikowe (O1) do sterowania np. bramą
• 3 wyjścia OC – zabezpieczone zwarciowo i przeciążeniowo (0.7A)
• 1 wyjście zasilania AUX zabezpieczone (1A)
• 4 timery kalendarzowe, zegar RTC, synchronizacja z siecią GSM
• obsługa czujnika temperatury serii TSR-x (brak w zestawie), termostat GSM
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych, funkcji arytmetycznych:
  • 10 niezależnych warunków logicznych
  • 10 przekaźników czasowych
  • 4 timery kalendarzowe
• powiadomienie głosowe CALL, SMS, e-mail SMTP)
• możliwość rozbudowy o moduł radiowy EXP-RF (opcja, brak w zestawie) umożliwiający sterowanie modułem przy pomocy max. 8 pilotów z serii TR-4H (brak w zestawie)
• obsługa do 8 użytkowników: 8 numerów telefonu, 8 adresów e-mail
• pamięć do 1000 zdarzeń z nadpisywaniem
• gniazdo antenowe SMA
• gniazdo nanoSIM
• obsługa do 8 komunikatów głosowych
• automatyczna kontrola kart pre-paid z powiadomieniami o minimalnym stanie konta
• powiadomienia o zdarzeniach poprzez: SMS/CALL/E-MAIL/PUSH w aplikacji RopamBasic
• sterowanie zdalne za pomocą: SMS/CLIP/DTMF/aplikacja RopamBasic
• wejście FAC do kontroli zasilania AC
• monitoring GPRS dla stacji monitorującej agencji ochrony, współpraca ze stacją/serwerem RMS lub Kronos NET
• microUSB – do programowania i aktualizacji
• dedykowana aplikacja mobilna RopamBasic (Android, IOS) poprzez GPRS i serwer RopamBridge
• wizualizacja i sterowanie centrali alarmowej z wykorzystaniem wyjścia/wejścia, efekt to intuicyjne sterowanie czuwaniem poprzez piktogramy ‘uzbrój’, ‘rozbrój’ (rozbudowa i modernizacja central DSC, Paradox, Satel itd. o sterownie poprzez GPRS/SMS/DTMF)
• rozłączne złącza i konektory
• program konfiguracyjny BasicLTE Manager do zarządzania lokalnego (poprzez microUSB) lub zdalnego (poprzez serwer RopamBridge(LTE)). Umożliwia on też konfigurację modułu oraz uaktualniania wersji oprogramowania urządzenia (wymianę firmware)
• zasilanie: 17-20V/AC lub 20-30V/DC, wbudowany zasilacz buforowy 12V/1,5A

RopamBasic:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

Specyfikacja techniczna (BasicLTE-PS):


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moc zasilacza (wydajność prądowa): 20W (1,5A)
• typ transmisji danych: LTE, GPRS, SMS, VOICE, E-MAIL (protokół SMTP), dedykowana aplikacja mobilna RopamBasic (Android, iOS) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms.
• wejście binarne I1-I8: NO, NC,  hi-Z/~200Ω, ~320Ω/hi-Z
• wejścia analogowe I7, I8: Uin= 0-10V/DC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu). Iin = 4-20mA (max.) 500Ω, rozdzielczość 0,02mA, dokładność 1 % dla całego zakresu
• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjścia O1: In=1A @30VDC/50VAC
• obciążalność wyjścia AUX: In=1A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1A÷1,7A, Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążalność wyjść O2-O4: Ilim=1A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• pobór prądu przez układy modułu (bez wyjść): 40mA (min.), 50mA (śr.), 300mA (max.)
• złącza AWG: 24-12 wysuwane
• II klasa środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność pracy: RH: 20%...90%, bez kondensacji
• akumulator współpracujący: 12V, 1.2Ah-12Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max. (ładowanie stałoprądowe i stałonapięciowe)
• zabezpieczenia wyjścia +BAT- :
  • podnapięciowe: Ubat<10,0V  (+/-5%)
  • zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC
• napięcie zasilania:
  • U = 16V÷20V/AC min/max @ 30VA min.
  • U = 20V÷28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza:
  • Un= 13,8V/DC (+/- 2%)
  • U=10,5V-13,8V/DC
• wymiary płytki elektroniki: 68 x 87 x 32 mm
• waga: 90g



---


Wewnętrzna czujka ruchu BINGO Plus posiada wyłącznie cyfrowe sensory PIR, dzięki czemu unika konwersji typowej dla tradycyjnych czujników, jest znacznie dokładniejsza w wykrywaniu wtargnięć, nie ulega zakłóceniom takim jak: światło białe, ultrafioletowe, zmiana temperatury, ruch powietrza z systemów ogrzewania/chłodzenia, a także jest całkowicie odporna na promieniowanie elektromagnetyczne.
Wyposażono ją również w zasięg do 15m, kąt wykrywania 100 stopni oraz odporność na zwierzęta domowe o wadze do 15kg.

Cechy produktu (BINGO Plus):


• zasięg 15 m
• kąt wykrywania: 100 stopni
• odporność na zwierzęta do 15 kg
• soczewki w technologii Fresnel Technologies, Inc. Technologia LODIFF® do realizacji optyki w połączeniu z materiałami POLY IR®
• cyfrowy filtr światła białego
• bardzo wysoka odporność na RFI (brak tradycyjnych wzmacniaczy)
• brak elementów analogowych, w pełni cyfrowy PIR jest podłączony bezpośrednio do mikroprocesora
• zalecana wysokość montażu: 1.8~2.1m
• włączanie/wyłączanie sygnalizacji – niebieska dioda LED
• licznik impulsów (1 lub 2 impulsy)
• dodatkowe złącze EOL
• tamper

Specyfikacja techniczna (BINGO Plus) :


• zasięg detekcji: 15 m
• kąt: 100 st.
• soczewka Fresnel LODIFF® POLY IR® 4 materiał
• dioda LED: niebieska
• czas trwania alarmu: 2 sek.
• autotest: brak
• walk test LED: tak
• przekaźnik: tak
• wbudowane EOL rezystory: tak
• strefa podejścia: tak
• sabotaż otwarcia i zerwania: tak
• antymasking: brak
• licznik impulsów: tak
• odporność RFI: 30V/m
• kompensacja temperatury: tak
• normy: EN 50131-2-2 Grade 2 EN 50131-2-2 Class II
• montaż: sufitowy lub ścienny
• materiał: ABS
• zalecana wysokość montażu: 1.8 - 2.1 m
• temperatura pracy: -10 st. C ... +40 st. C
• napięcie zasilające: 13.8V DC
• wymiary: 114 x 63 x 40 mm



---


Zewnętrzny sygnalizator optyczno-akustyczny SV-101 przeznaczony jest do lokalnego powiadamiania o alarmie w systemach sygnalizacji włamania i napadu. Źródłem dźwięku jest przetwornik piezoelektryczny, a źródłem światła - diody LED (6 sztuk). Głośność dźwięku wynosi 115 dB. Urządzenie wyzwala od razu sygnał akustyczny i optyczny, brak możliwości niezależnego wysterowania akustyki i optyki.
Dodatkowo urządzenie posiada diodę, którą możemy zaprogramować w centrali jako wskaźnik uzbrojenia systemu alarmowego. Atutem jest także zabezpieczenie antysabotażowe przez otwarciem i oderwaniem.

Specyfikacja techniczna (SV-101):


• natężenie dźwięku: 115 dB/m (±3dB)
• wyjście alarmowe: wyjście przekaźnikowe (NO/NC), obciążalność wyjścia AC/DC: 30V, 0,5A
• czas odpowiedzi: 50 ÷700 [mS]
• obudowa: tworzywo ABS białe
• montaż: nawierzchniowy
• temperatura pracy: -20°C +60°C
• zasilanie: 6-12V DC
• pobór prądu: ok. 250 mA (5 mA w czuwaniu)
• wymiary: 111 x 200 x 80 mm

W zestawie:


• moduł Ropam BasicLTE-PS – 1 szt;
• antena Ropam AT-GSM-MAG - 1 szt;
• obudowa natynkowa z transformatorem 20VA Pulsar AWO000 - 1 szt;
• przewodowa czujka ruchu BINGO Plus (odporna na zwierzęta do 15 kg) – 1 szt;
• zewnętrzny przewodowy optyczno-akustyczny sygnalizator SV-101 – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja obsługi.

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny) lub SN 4 (ścienno-sufitowy).
