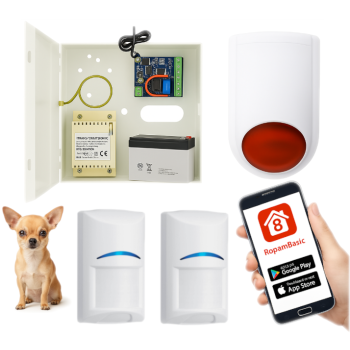

ZESTAW DO POWIADOMIENIA I STEROWANIA GSM OPARTY NA ROPAM BasicLTE-PS z 2 CZUJKAMI BOSCH PET 20kg

Zestaw alarmowy oparty na module Ropam BasicLTE-PS to idealne rozwiązanie do rozbudowy lub unowocześnienia systemu zabezpieczeń. Umożliwia łatwą integrację z popularnymi centralami alarmowymi (DSC, Paradox, Satel), systemami automatyki i sterownikami PLC.

Dzięki wbudowanemu modemowi LTE obsługuje łączność 4G/2G, co pozwala na wysyłanie powiadomień SMS, e-mail, połączeń CLIP/VOICE oraz pełne zdalne sterowanie systemem za pomocą aplikacji RopamBasic.

Ponadto, czujka Bosch BPR2-WP12 wyróżnia się wysoką skutecznością wykrywania intruzów oraz odpornością na zwierzęta domowe o wadze do 20 kg. Z kolei, przewodowa syrena SV-101 zapewnia skuteczną sygnalizację akustyczną i optyczną.

W zestawie:


• 1x moduł Ropam BasicLTE-PS wraz z anteną magnetyczną AT-GSM-MAG;
• 1x obudowa natynkowa z transformatorem 20VA Pulsar AWO000;
• 2x przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporna na zwierzęta o wadze do 20kg);
• 1x zewnętrzny przewodowy optyczno-akustyczny sygnalizator SV-101;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Moduł Ropam BasicLTE-PS umożliwia integrację z systemami takimi, jak centrale alarmowe, sterowniki PLC, przekaźniki oraz systemy automatyki domowej. Dzięki wejściom i wyjściom binarnym możliwe jest intuicyjne sterowanie i rozbudowa istniejących instalacji, w tym central DSC, Paradox, Satel.

Dzięki wbudowanemu modemowi LTE obsługuje transmisję danych w technologii 4G i 2G, zapewniając niezawodną komunikację, tj.:


• wysyłanie powiadomień o zdarzeniach w systemie (SMS, CALL, e-mail),
• wykonywanie połączeń VOICE/CLIP,
• zdalne sterowanie.

Modułowa konstrukcja pozwala na rozbudowę systemu o dodatkowe komponenty takie, jak:

• wyświetlacz graficzny LCD-HMI-D4M – dla intuicyjnej obsługi i wizualizacji danych
• odbiornik radiowy EXP-RF – do komunikacji z urządzeniami bezprzewodowymi



Najważniejsze funkcje:

✔ Integracja z centralami alarmowymi:

    ✅ Wizualizacja i sterowanie czuwaniem za pomocą piktogramów (‘uzbrój’, ‘rozbrój’)
    ✅ Możliwość modernizacji i rozbudowy central alarmowych o sterowanie poprzez LTE/GPRS/SMS/DTMF


✔ 2 tryby pracy modułu:

    ✅ praca autonomiczna – jako samodzielna centrala alarmowa i sterownik
    ✅ jako rozbudowa innych systemów – np. integracja z centralami alarmowymi i systemami automatyki


✔ Powiadomienia i sterowanie GSM:

    ✅ Powiadamianie o zdarzeniach przez SMS, VOICE, E-MAIL
    ✅ Obsługa poprzez SMS, CLIP, DTMF oraz aplikację mobilną RopamBasic


✔ Automatyka domowa i techniczna:

    ✅ Sterowanie przekaźnikami czasowymi
    ✅ Integracja z systemami inteligentnego domu


✔ Kontrola i nadzór procesów technologicznych:

    ✅ Monitoring temperatury w serwerowniach, lodówkach na szczepionki, chłodniach i procesach termicznych
    ✅ Kontrola wartości analogowych z czujników (0-10V, 4-20mA) – np. wilgotność względna, temperatura


✔ Sterowanie systemami przemysłowymi:

    ✅ Kontrola procesów technicznych: przepompownie, kotłownie CO, fermy hodowlane
    ✅ Możliwość zdalnego sterowania przez sieć GSM


Zastosowania modułu BasicLTE:

• powiadomienia dla systemów alarmowych
• rejestracja temperatury na obiekcie
• zdalne sterowanie systemem alarmowym
• systemy kontroli dostępu
• kontrola i nadzór temperatury (np. serwerownie, chłodnie)
• kontrola i nadzór wartości analogowej (np. czujnik wilgotności gleby, czujnik wiatru)
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane)
• sterowanie wieloabonentowe automatyką bram wjazdowych

Cechy produktu (BasicLTE-PS):


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moduł alarmowy – funkcje centrali alarmowej
• 6 wejść NO/NC (I1-I6)
• 2 wejścia NO/NC, GND, +12V, 0-10V, 4.- 20mA
• 1 wyjście przekaźnikowe (O1) do sterowania np. bramą
• 3 wyjścia OC – zabezpieczone zwarciowo i przeciążeniowo (0.7A)
• 1 wyjście zasilania AUX zabezpieczone (1A)
• 4 timery kalendarzowe, zegar RTC, synchronizacja z siecią GSM
• obsługa czujnika temperatury serii TSR-x (brak w zestawie), termostat GSM
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych, funkcji arytmetycznych:
  • 10 niezależnych warunków logicznych
  • 10 przekaźników czasowych
  • 4 timery kalendarzowe
• powiadomienie głosowe CALL, SMS, e-mail SMTP)
• możliwość rozbudowy o moduł radiowy EXP-RF (opcja, brak w zestawie) umożliwiający sterowanie modułem przy pomocy max. 8 pilotów z serii TR-4H (brak w zestawie)
• obsługa do 8 użytkowników: 8 numerów telefonu, 8 adresów e-mail
• pamięć do 1000 zdarzeń z nadpisywaniem
• gniazdo antenowe SMA
• gniazdo nanoSIM
• obsługa do 8 komunikatów głosowych
• automatyczna kontrola kart pre-paid z powiadomieniami o minimalnym stanie konta
• powiadomienia o zdarzeniach poprzez: SMS/CALL/E-MAIL/PUSH w aplikacji RopamBasic
• sterowanie zdalne za pomocą: SMS/CLIP/DTMF/aplikacja RopamBasic
• wejście FAC do kontroli zasilania AC
• monitoring GPRS dla stacji monitorującej agencji ochrony, współpraca ze stacją/serwerem RMS lub Kronos NET
• microUSB – do programowania i aktualizacji
• dedykowana aplikacja mobilna RopamBasic (Android, IOS) poprzez GPRS i serwer RopamBridge
• wizualizacja i sterowanie centrali alarmowej z wykorzystaniem wyjścia/wejścia, efekt to intuicyjne sterowanie czuwaniem poprzez piktogramy ‘uzbrój’, ‘rozbrój’ (rozbudowa i modernizacja central DSC, Paradox, Satel itd. o sterownie poprzez GPRS/SMS/DTMF)
• rozłączne złącza i konektory
• program konfiguracyjny BasicLTE Manager do zarządzania lokalnego (poprzez microUSB) lub zdalnego (poprzez serwer RopamBridge(LTE)). Umożliwia on też konfigurację modułu oraz uaktualniania wersji oprogramowania urządzenia (wymianę firmware)
• zasilanie: 17-20V/AC lub 20-30V/DC, wbudowany zasilacz buforowy 12V/1,5A

RopamBasic:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

Specyfikacja techniczna (BasicLTE-PS):


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moc zasilacza (wydajność prądowa): 20W (1,5A)
• typ transmisji danych: LTE, GPRS, SMS, VOICE, E-MAIL (protokół SMTP), dedykowana aplikacja mobilna RopamBasic (Android, iOS) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms.
• wejście binarne I1-I8: NO, NC,  hi-Z/~200Ω, ~320Ω/hi-Z
• wejścia analogowe I7, I8: Uin= 0-10V/DC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu). Iin = 4-20mA (max.) 500Ω, rozdzielczość 0,02mA, dokładność 1 % dla całego zakresu
• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjścia O1: In=1A @30VDC/50VAC
• obciążalność wyjścia AUX: In=1A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1A÷1,7A, Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążalność wyjść O2-O4: Ilim=1A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• pobór prądu przez układy modułu (bez wyjść): 40mA (min.), 50mA (śr.), 300mA (max.)
• złącza AWG: 24-12 wysuwane
• II klasa środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność pracy: RH: 20%...90%, bez kondensacji
• akumulator współpracujący: 12V, 1.2Ah-12Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max. (ładowanie stałoprądowe i stałonapięciowe)
• zabezpieczenia wyjścia +BAT- :
  • podnapięciowe: Ubat<10,0V  (+/-5%)
  • zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC
• napięcie zasilania:
  • U = 16V÷20V/AC min/max @ 30VA min.
  • U = 20V÷28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza:
  • Un= 13,8V/DC (+/- 2%)
  • U=10,5V-13,8V/DC
• wymiary płytki elektroniki: 68 x 87 x 32 mm
• waga: 90g



---



Bosch Gen2 ISC-BPR2-WP12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń. Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

Czujka posiada opcję odporności na zwierzęta domowe do 20 kg (wyłączona zostaje wtedy dolna soczewka).


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji: 12 × 12 metrów
• opcja odporności na zwierzęta domowe do 20 kg

Inteligentna analiza sygnału FSP

• technologia First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności

Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (BPR2-W12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---


Zewnętrzny sygnalizator optyczno-akustyczny SV-101 przeznaczony jest do lokalnego powiadamiania o alarmie w systemach sygnalizacji włamania i napadu. Źródłem dźwięku jest przetwornik piezoelektryczny, a źródłem światła - diody LED (6 sztuk). Głośność dźwięku wynosi 115 dB. Urządzenie wyzwala od razu sygnał akustyczny i optyczny, brak możliwości niezależnego wysterowania akustyki i optyki.
Dodatkowo urządzenie posiada diodę, którą możemy zaprogramować w centrali jako wskaźnik uzbrojenia systemu alarmowego. Atutem jest także zabezpieczenie antysabotażowe przez otwarciem i oderwaniem.

Specyfikacja techniczna (SV-101):


• natężenie dźwięku: 115 dB/m (±3dB)
• wyjście alarmowe: wyjście przekaźnikowe (NO/NC), obciążalność wyjścia AC/DC: 30V, 0,5A
• czas odpowiedzi: 50 ÷700 [mS]
• obudowa: tworzywo ABS białe
• montaż: nawierzchniowy
• temperatura pracy: -20°C +60°C
• zasilanie: 6-12V DC
• pobór prądu: ok. 250 mA (5 mA w czuwaniu)
• wymiary: 111 x 200 x 80 mm

W zestawie:


• moduł Ropam BasicLTE-PS – 1 szt;
• antena Ropam AT-GSM-MAG - 1 szt;
• obudowa natynkowa z transformatorem 20VA Pulsar AWO000 - 1 szt;
• przewodowa czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporna na zwierzęta o wadze do 20kg) - 2 szt;
• zewnętrzny przewodowy optyczno-akustyczny sygnalizator SV-101 – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja obsługi.

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt.
