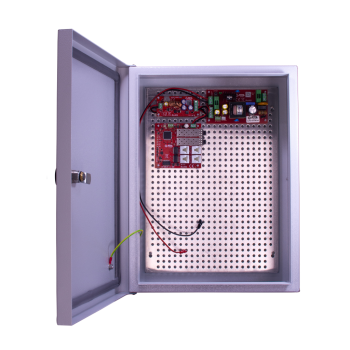

Zestaw buforowy do 3 kamer IP ATTE IPUPS-3-30-ALUL + 2 porty SFP

IPUPS-3-30-ALUL to zestaw buforowy do zasilania trzech kamer IP PoE, wyposażony w switch z dwoma portami SFP oraz miejsce na akumulator 12 V / 18 Ah. Sprawdza się w rozległych instalacjach światłowodowych, zapewniając ciągłość pracy urządzeń również podczas zaniku zasilania sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie 3 kamer IP PoE: zestaw umożliwia jednoczesne zasilanie trzech urządzeń zgodnych ze standardem IEEE 802.3af/at oraz transmisję danych przez wbudowany switch.

✔️ Zasilanie awaryjne z akumulatora: miejsce na akumulator 12 V / 18 Ah pozwala utrzymać pracę kamer w przypadku zaniku napięcia sieciowego.

✔️ Dwa porty SFP: umożliwiają jednoczesne podłączenie światłowodu wejściowego i wyjściowego, dzięki czemu zestaw może pracować w rozbudowanych sieciach światłowodowych.

✔️ Obsługa topologii RING: switch może pracować w topologii pierścienia, co ułatwia budowę sieci z dodatkowym zabezpieczeniem ciągłości transmisji.

✔️ Konfiguracja trybu pracy przyciskiem SET: przełączanie pomiędzy trybem master i slave odbywa się bez dodatkowego oprogramowania, za pomocą przycisku na urządzeniu.

✔️ Wyjścia techniczne typu open-collector: umożliwiają przekazanie informacji o stanie zasilacza, zapętleniu portów RJ45 oraz poprawności działania topologii RING do centrali alarmowej lub sterownika.

✔️ Czytelna sygnalizacja LED: diody informują o stanie zasilania, pracy portów sieciowych i światłowodowych, trybie RING oraz ładowaniu akumulatora, ułatwiając kontrolę działania zestawu.

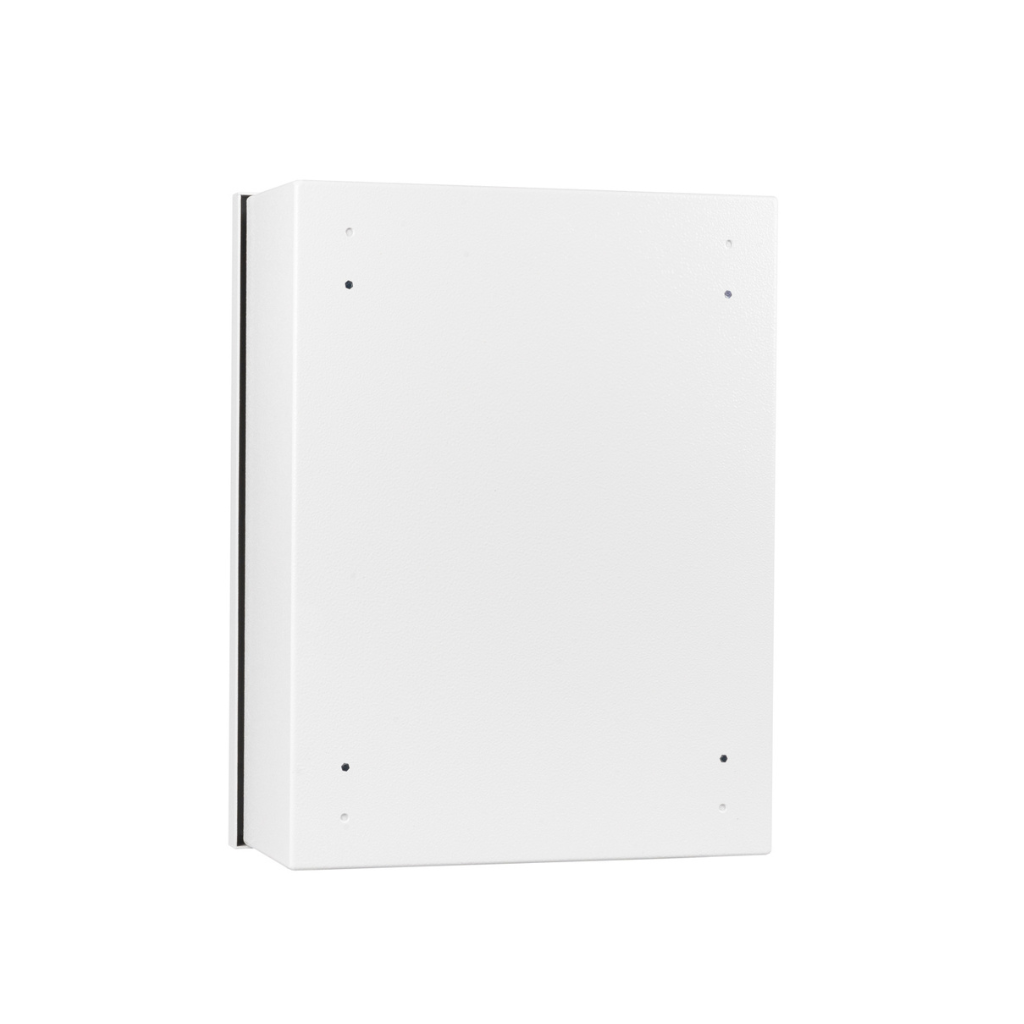

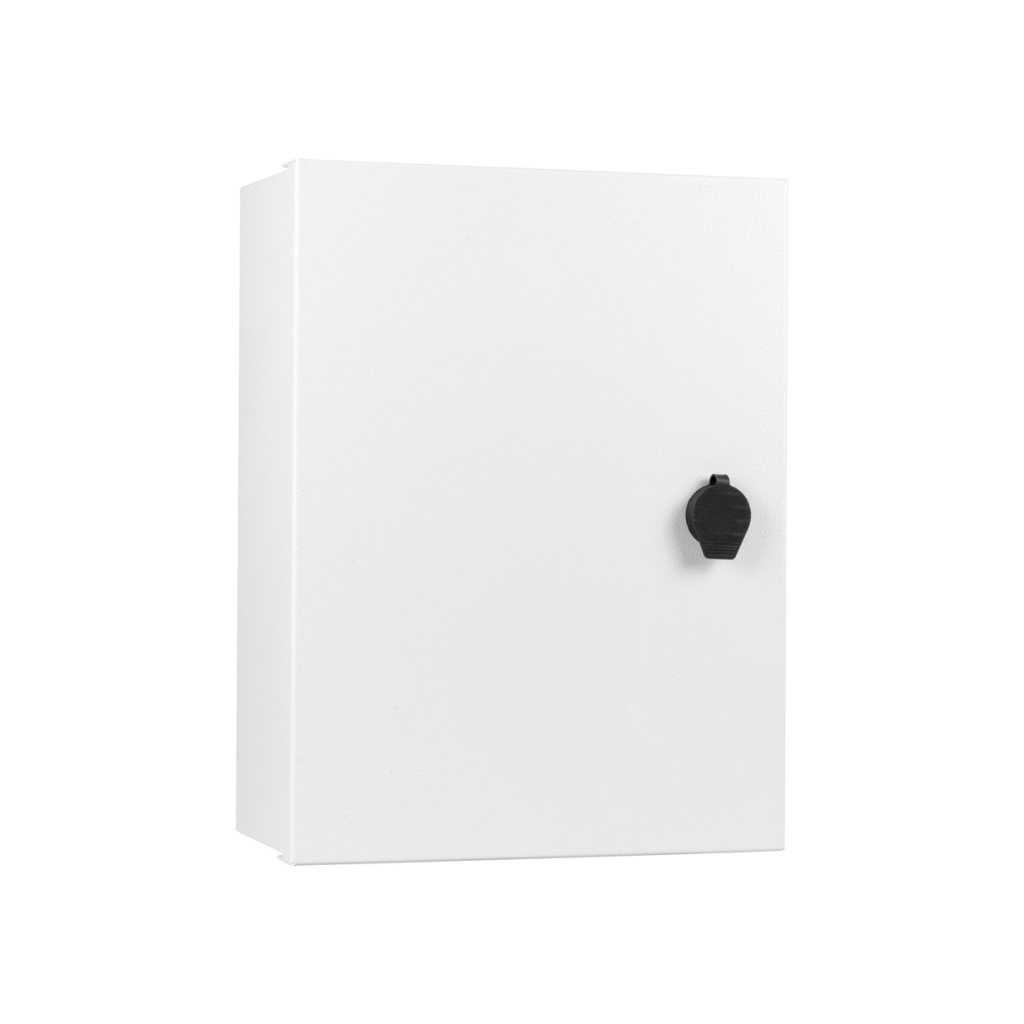

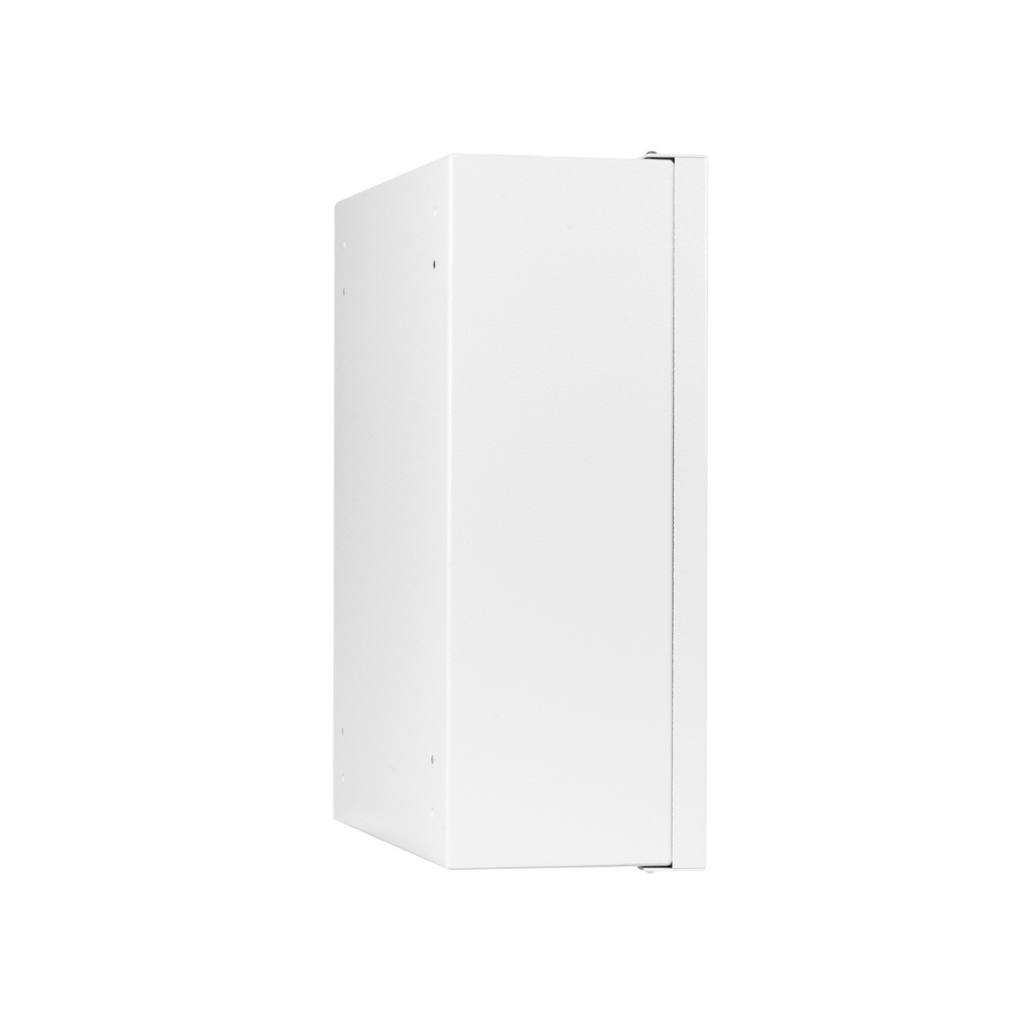

✔️ Obudowa zewnętrzna IP66: szczelna obudowa z zamkiem i dławnicami kablowymi chroni zamontowane urządzenia przed wpływem warunków atmosferycznych i umożliwia montaż na zewnątrz budynków.

✔️ Elastyczny montaż modułów: perforowana płyta montażowa pozwala zamocować elementy w wybranym miejscu oraz pozostawić zapas przewodów wewnątrz obudowy.

✔️ Moc zasilania do 100 W: zestaw zapewnia łączną moc wyjściową do 100 W, co umożliwia zasilanie kamer IP wraz z zachowaniem rezerwy dla pracy buforowej.



Zastosowania:

✔️ Rozległe instalacje monitoringu IP: zestaw umożliwia zasilanie do trzech kamer PoE w sieciach opartych na transmisji światłowodowej.

✔️ Punkty dystrybucyjne sieci światłowodowej: dwa porty SFP pozwalają na jednoczesne doprowadzenie i przekazanie sygnału światłowodowego do kolejnych urządzeń.

✔️ Monitoring z zasilaniem awaryjnym: po zastosowaniu akumulatora 12 V / 18 Ah kamery mogą pracować również podczas zaniku zasilania sieciowego.

✔️ Sieci pracujące w topologii RING: urządzenie może być wykorzystane w instalacjach wymagających komunikacji w topologii pierścienia z kontrolą ciągłości połączenia.

✔️ Zewnętrzne punkty instalacyjne: szczelna obudowa o klasie ochrony IP66 umożliwia montaż zestawu na zewnątrz budynków, chroniąc urządzenia przed warunkami atmosferycznymi.

✔️ Integracja z systemami alarmowymi i automatyki: wyjścia techniczne umożliwiają przekazywanie informacji o stanie zasilania oraz pracy sieci do centrali alarmowej lub sterownika.

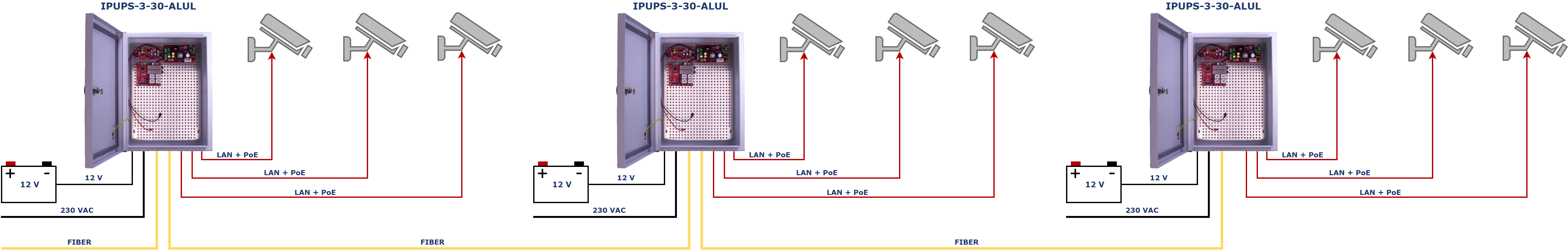

Przykład 1.

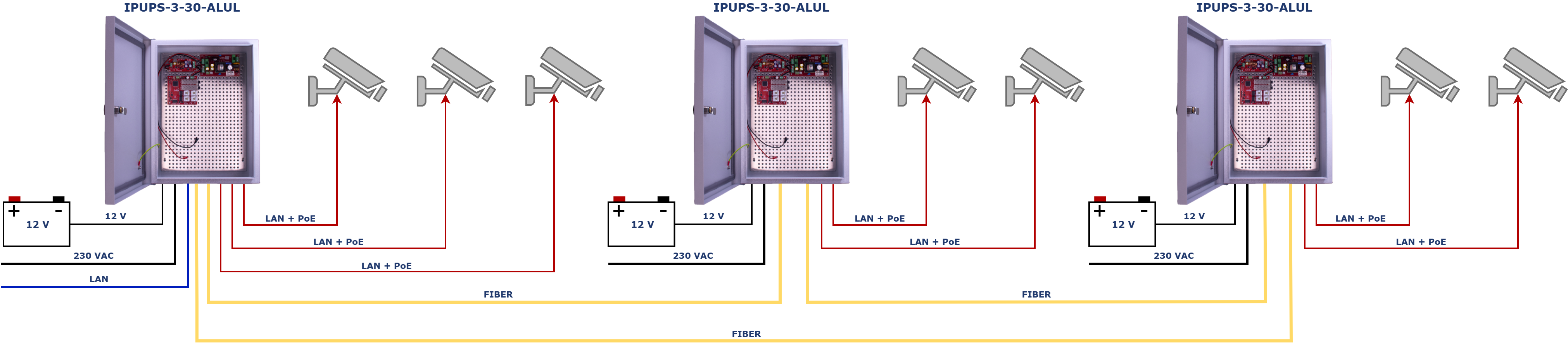

Przykład 2.

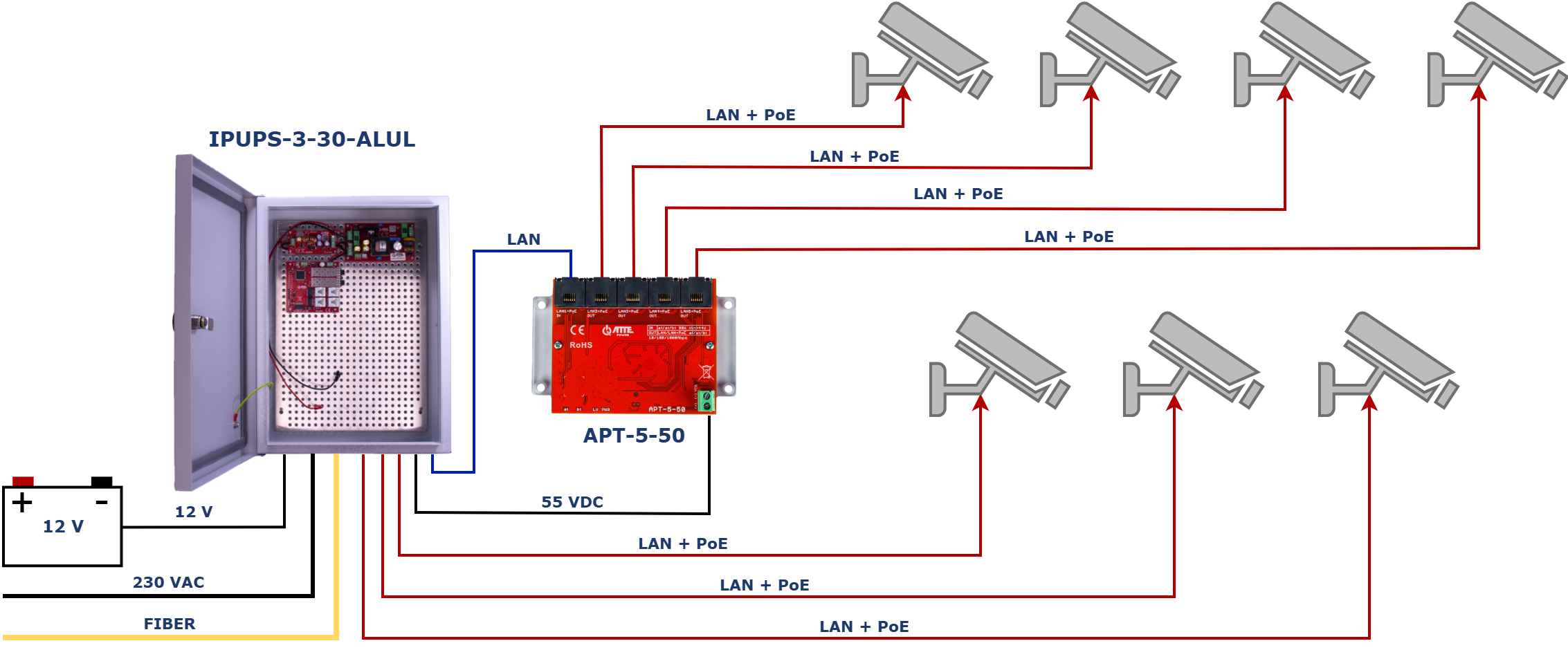

Przykład 3.

zastosowanie zestawu IPUPS-3-30-ALUL wraz z modułem APT-5-50 do buforowego zasilenia 7 kamer IP.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt (port wejściowy)

Porty:

• 1 × port RJ-45 PoE IN (LAN 1)
• 3 × port RJ-45 PoE OUT (LAN 2–LAN 4)
• 2 × porty SFP

Parametry portów:

• port PoE IN: LAN 1 – PoE 802.3af/at/bt90, PoE Passive
• porty PoE OUT: LAN 2–LAN 4 – IEEE 802.3af/at
• porty LAN 10/100 Mb/s: LAN 3, LAN 4
• porty LAN 1000 Mb/s: LAN 1, LAN 2
• porty LAN + PoE OUT 10/100 Mb/s: LAN 3, LAN 4
• port LAN + PoE OUT 1000 Mb/s: LAN 2
• liczba portów SFP: 2
• przepustowość przełączania: 8,4 Gb/s
• kontrola zasilania na wejściu: autonegocjacja

Parametry wyjściowe:

• napięcie wyjściowe PoE: 55 VDC ±2%

Parametry wejściowe:

• napięcie zasilania: 190–260 VAC, 50 Hz

Zasilacz:

• typ: buforowy SMPS
• moc ciągła: 100 W
• sprawność: 90% przy 100 W
• zabezpieczenie wejścia: bezpiecznik topikowy zwłoczny 3,15 A
• zabezpieczenie wyjścia: elektroniczne zabezpieczenie przeciążeniowe 12 A
• uruchomienie bez zasilania AC: przycisk START

Akumulator:

• liczba akumulatorów: 1
• typ: żelowy lub AGM 12 V / 18 Ah
• prąd ładowania: 1 A lub 2 A
• zabezpieczenie obwodu akumulatora:
  • odłączenie akumulatora przy napięciu poniżej 10,8 V
  • bezpiecznik topikowy 10 A

Zabezpieczenia:

• zabezpieczenie przepięciowe: LAN 1–LAN 4
• zabezpieczenie przeciążeniowe: LAN 2–LAN 4, zabezpieczenie nadprądowe 0,7 A

Sygnalizacja:

• LED AC (żółta): obecność napięcia sieciowego
• LED 1 (zielona): obecność napięcia wyjściowego
• LED 2 (czerwona): ładowanie akumulatora
• LED PWR (biała): zasilanie
• LED LAN 2–LAN 4 (pomarańczowa): obecność zasilania PoE
• LED LAN 1–LAN 4 oraz LED FIB 1 i FIB 2 (zielone): transmisja danych i stan połączenia

Pozostałe:

• obudowa: ABOX-ALUL, aluminium PA11, kolor szary
• stopień ochrony: IP66
• dławnice: 10 × M16, 1 × M20
• montaż: naścienny lub na słupie/maszcie z dedykowanym adapterem
• temperatura pracy: od -25°C do +50°C
• wymiary: 410 × 310 × 145 mm
• waga: 3,146 kg

• Switch PoE ATTE xFIBER-6-30-OF - 1 szt.
• Zasilacz buforowy ATTE AUPS-100-120-OF - 1 szt.
• Przetwornica DC/DC ATTE ASUC-100-550-OF - 1 szt.
• Obudowa zewnętrzna ATTE ABOX-ALUL - 1 szt.
