ZESTAW BEZPRZEWODOWY ELMES CBP32S + 7 CZUJEK PTX50 + 2 PILOTY DWB100HT + KLAWIATURA KB1 + TI700

System Elmes przeznaczony jest do użytku w małych i średnich obiektach (np. kioskach, butikach, warsztatach, domkach letniskowych, biurach, domach, sklepach itp). Centrala wymaga zasilenia z sieci 230V, syrena podłączana jest przewodowo do centrali (brak kabla w zestawie), pozostałe urządzenia są bezprzewodowe.

Centrala umożliwia podział obiektu na strefy (dzień, noc) np. śpiąc na piętrze, czujniki na parterze są uzbrojone , uzbrajanie i rozbrajanie centrali realizowane jest klawiaturą, pilotem lub telefonem GSM (aplikacje - wykorzystująca SMS - na system ANDROID®), programowanie centrali za pomocą przycisków i wyświetlacza na płycie lub komputera (gniazdo miniUSB - brak kabla w zestawie). Centrala obsługuje do 32 bezprzewodowych detektorów (np. czujniki ruchu, kontaktrony..), posiada 6 wejść na przewodowe detektory.

Załączenie i wyłączenie czuwanie może być sygnalizowane wysłaniem SMS z stanem systemu lub poprzez wydanie dźwięku z syreny zewnętrznej.

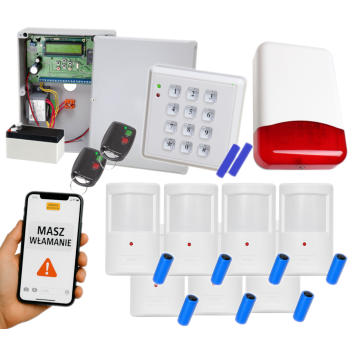

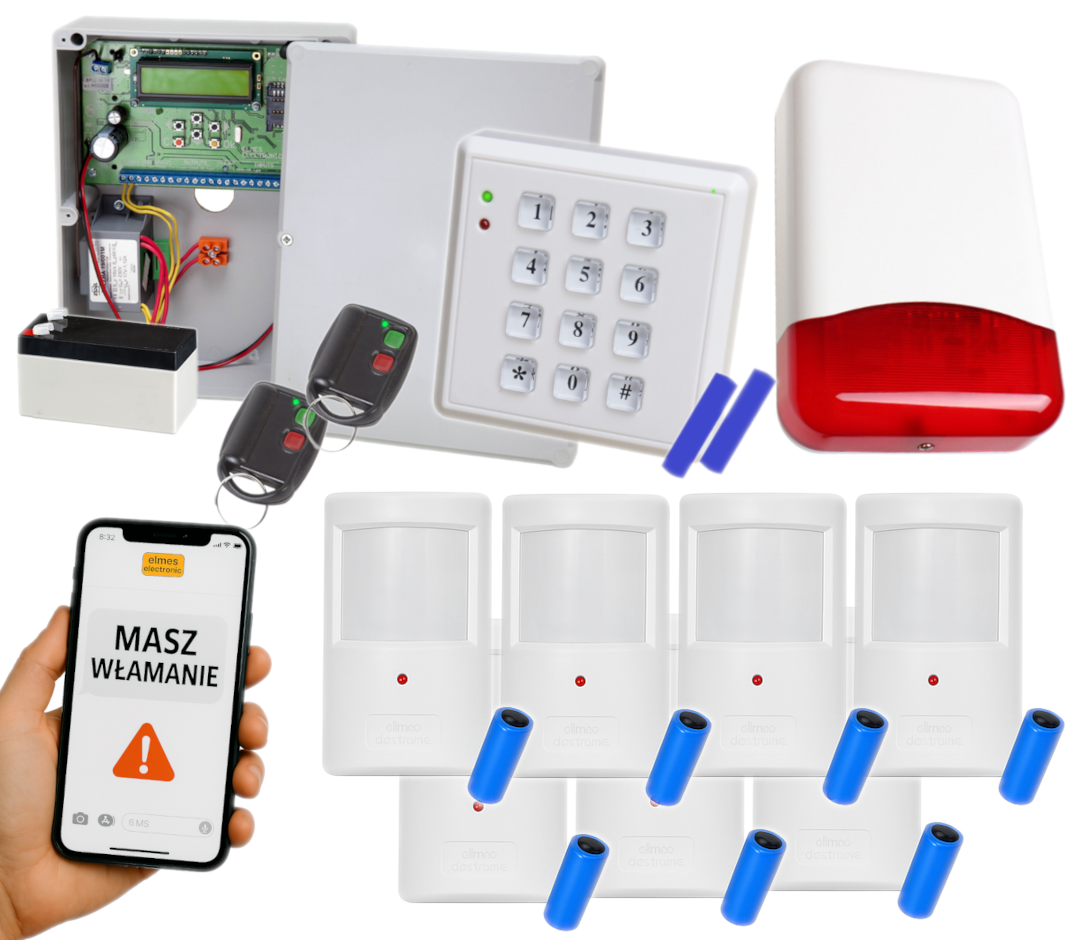

W zestawie:


• 1x centrala alarmowa Elmes CBP32S wraz z akcesoriami;
• 1x klawiatura bezprzewodowa Elmes KB1;
• 7x bezprzewodowa czujka ruchu ELMES PTX50 z bateriami;
• 2x pilot do sterowania alarmem ELMES DWB100HT
• 1x przewodowy zewnętrzny sygnalizator Yotogi TI700 z akcesoriami.



---



Centrala alarmowa przewodowo - bezprzewodowa Elmes CBP32S posiada wbudowany moduł telefoniczny GSM, który umożliwia powiadamianie i zdalne sterowanie przez SMS i CLIP. Przeznaczona jest do stosowania w instalacjach systemów alarmowych sygnalizacji włamania, napadu, kontroli dostępu i zdalnego sterowania. Współpracuje z bezprzewodowymi detektorami i pilotami produkcji Elmes Elektronik.
Centrala obsługuje do 16 użytkowników, do 6 detektorów przewodowych i do 32 detektorów bezprzewodowych produkcji Elmes. Posiada 8 wyjść o programowanym przeznaczeniu, z czego 2 są wyjściami wysokoprądowym, a 6 to wyjścia typu OC. Programowanie centrali z użyciem przycisków na płycie umożliwia wbudowany wyświetlacz LCD. Możliwość podłączenia jej do komputera PC umożliwia konfigurację oraz aktualizację oprogramowania fabrycznego (firmware). Centralę można też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS – system Android).

Specyfikacja techniczna (CBP32S):


• odbiornik superheterodynowy 433.92 MHz, czułość lepsza niż -103 dBm
• wbudowany moduł GSM do powiadamiania i zdalnego sterowania przez SMS i CLIP
• obsługa 32 bezprzewodowych detektorów - linii alarmowych o dowolnych nazwach
• 6 wejść parametrycznych dla detektorów przewodowych
• identyfikacja 16 użytkowników
• programowanie za pomocą przycisków i wyświetlacza na płycie lub komputera (USB)
• uzbrajanie i rozbrajanie centrali pilotem lub telefonem GSM
• szeroki wybór typów linii alarmowych
• funkcjonalne tryby częściowego uzbrojenia centrali (dzienny, nocny)
• alarm napadowy (wezwanie o pomoc) aktywowany pilotem - funkcja „Antynapad”
• pamięć 256 ostatnich zdarzeń obejmująca rodzaj zdarzenia oraz czas jego wystąpienia
• sygnalizacja akustyczna naruszenia wejścia w linii typu „gong”
• monitoring obecności detektorów i innych urządzeń zewnętrznych
• współpraca z sygnalizatorem bezprzewodowym Elmes Elektronik WSS
• 2 wyjścia przewodowe S1 i S2 podające w stanie załączenia 12V, o wydajności prądowej 700mA, zabezpieczone
• elektronicznie przed przeciążeniem i zabezpieczone antysabotażowo przed przecięciem przewodów i zwarciem
• wyjścia O1÷O6, typu OC (otwarty kolektor), o obciążalności maks. 100mA
• wyjścia S2 i O1÷O6 o programowanym przeznaczeniu
• programowany czas załączenia wyjść w zakresie 1 - 999s
• sygnalizacja antysabotażowa zakłócenia pasma radiowego w linii 30
• wskaźnik poziomu sygnału radiowego w formie linijki znakowej na panelu LCD
• możliwość konfiguracji i uaktualniania oprogramowania centrali z komputera PC
• praca wewnątrz pomieszczeń
• temperatura pracy: 0 - 40 st. C
• zaciski do podłączenia akumulatora 12V
• zasilanie centrali napięciem zmiennym 17-18VAC
• zasilanie awaryjne akumulatorem żelowym 12V o pojemności 1,2Ah, 1,3Ah lub 5Ah (w zestawie)
• prąd ładowania akumulatora 450mA / 130mA
• pobór prądu centrali: 30mA (średni), 70mA (max.)
• wymiary zewnętrzne płyty centrali: 165/90/35 mm (długość/szerokość/wysokość)



---



Klawiatura bezprzewodowa Elmes KB1 przeznaczona jest do uzbrajania/rozbrajania central CB32/CBP32, a także do stosowania w systemach zdalnego sterowania. Współpracuje z większością odbiorników Elmes Elektronik (za wyjątkiem RP501). Klawiatura działa jak pilot zabezpieczony hasłem dostępowym i może zastąpić do 16 pilotów (1-, 2- lub 4-przyciskowych).

Sposób działania:

Po wprowadzeniu hasła (od 3 do 8 cyfr) klawiatura bezprzewodowo wysyła przypisany do tego hasła kod sterujący. Możliwe są 2 rodzaje haseł:


• typu jednokanałowego: po wprowadzeniu hasła i naciśnięciu przycisku # klawiatura wysyła kod do centrali alarmowej lub odbiornika, co odpowiada naciśnięciu przycisku w pilocie jednokanałowym.

• typu wielokanałowego: po wprowadzeniu hasła i naciśnięciu przycisku # klawiatura czeka przez 8 s na naciśnięcie jednego z przycisków 1, 2, 3 lub 4 i wysyła kod odpowiadający naciśnięciu wybranego przycisku pilota czterokanałowego. Wyjście z trybu wprowadzania hasła przyciskiem „*” (gwiazdka). Rodzaj hasła ustawia się kodem serwisowym 2…, dla każdego hasła z osobna.

Specyfikacja techniczna:


• transmisja radiowa (433.92 MHz, <5mW) zmienno-kodowa
• zasięg do 100 m (w terenie otwartym)
• pamięć do 16 haseł (od 3 do 8 cyfr), każdemu przypisany inny kod, co odpowiada 16 różnym pilotom 1-, 2- lub 4-przyciskowym
• alarm sabotażowy otwarcia obudowy lub oderwania od podłoża
• praca wewnątrz pomieszczeń
• temperatura pracy: 0 st. C - 55 st. C
• zasilanie: 2 baterie 1,5V typu AAA (typowo do 10 lat pracy; brak w zestawie)
• pobór prądu: 1.5 mA (w spoczynku), 10 mA (w czasie nadawania) ​
• wymiary zewnętrzne: 86 x 86 x 23 mm



---



Detektor Elmes PTX50 doskonałe wykrywa ruch osób w pomieszczeniu. Analizuje ruch osób w przestrzeni chronionej i – w zależności od ustawionej szybkości detekcji – generuje transmisję alarmową. Dedykowana jest do stosowania w bezprzewodowych systemach alarmowych. Współpracuje z centralą serii CB32, CBP32 i odbiornikami Elmes Elektronik.
Zastosowana wysokiej jakości szerokokątna soczewka Fresnela może być opcjonalnie wymieniona na soczewki kurtynowe: pionową (Elmes VB) lub poziomą (Elmes AA) - do nabycia osobno.
Detektor charakteryzuje się doskonałymi parametrami detekcji podczerwieni, bardzo małym poborem energii oraz dynamicznie kodowaną transmisją o alarmie zapewniając jej maksymalną ochronę. Posiada także ochronę antysabotażową TAMPER (sygnalizacja otwarcia obudowy) oraz sygnalizację słabej baterii zasilającej.
Urządzenie posiada także funkcję odporności na zwierzęta domowe o wadze do 20 kg.
Obudowa detektora umożliwia montaż narożny, a użycie dodatkowego uchwytu przegubowego (dostępny oddzielnie) ułatwia precyzyjne ustawienie detektora w każdej płaszczyźnie. Wewnętrzna antena nadawcza umożliwia bezpieczny zasięg działania detektora wewnątrz mieszkań, domów, sklepów, biur, itp.

​Zasięg działania czujki:

Specyfikacja techniczna (PTX50)


• częstotliwość pracy 433,92 MHz
• zasięg radiowy do 50 m (w terenie otwartym)
• detekcja ruchu w obszarze do 15 m, kąt widzenia 90 stopni
• dostępne opcjonalne soczewki kurtynowe: pozioma i pionowa
• programowalna ilość impulsów detekcji (1,2,3,5)
• mikroprocesorowe sterowanie
• 4 stopnie czułości
• funkcja odporności na zwierzęta domowe do 20 kg
• wewnętrzna antena nadajnika: <5 mW / 433,92 MHz, zmiennokodowa transmisja o alarmie, zasięg do 50 m w zabudowie
• wysoka odporność na zakłócenia radiowe (lepsza niż 10 V/m do 1 GHz) i kompensacja temperaturowa
• praca wewnątrz pomieszczeń
• temperatura pracy: 0 – 40 st. C
• zasilanie: bateria litowa typu CR123A 3V (w zestawie)
• prąd: 0,020 mA (czuwanie), 15 mA (nadawanie)
• wymiary: 95 x 63 x 45 mm



---




Pilot 2-kanałowy Elmes DWB100HT współpracuje tylko z urządzeniami Elmes (z wyjątkiem odbiornika od kompletu RP501).

Specyfikacja techniczna (DWB100HT):


• częstotliwość pracy: 433,92 MHz
• moc: 3-5 mW
• zasięg 100m (w terenie otwartym)
• bateria GP23A 12V
• wymiary: 50 x 37 x 14 mm



---



Przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala alarmowa Elmes CBP32S – 1 szt;
• antena - 1 szt;
• obudowa natynkowa wraz z transformatorem - 1 szt;
• akumulator 12V 1,3Ah - 1 szt;
• klawiatura bezprzewodowa Elmes KB1 - 1 szt;
• bezprzewodowa czujka ruchu ELMES PTX50 - 7 szt;
• bateria 9V (do czujki) - 7 szt;
• pilot do sterowania alarmem ELMES DWB100HT - 2 szt;
• bateria GP23A 12V (do pilota) – 2 szt;
• przewodowy zewnętrzny sygnalizator Yotogi TI700 - 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny lub Elmes UP1.
