ZESTAW BEZPRZEWODOWY ELMES CB32GN + 4 CZUJKI PTX50 + PILOTY DWB100HT GSM

System Elmes przeznaczony jest do użytku w małych i średnich obiektach (np. kioskach, butikach, warsztatach, domkach letniskowych, biurach, domach, sklepach itp). Centrala i syrena zewnętrzna wymagają zasilania na stałe z zasilacza, pozostałe urządzenia są bezprzewodowe.

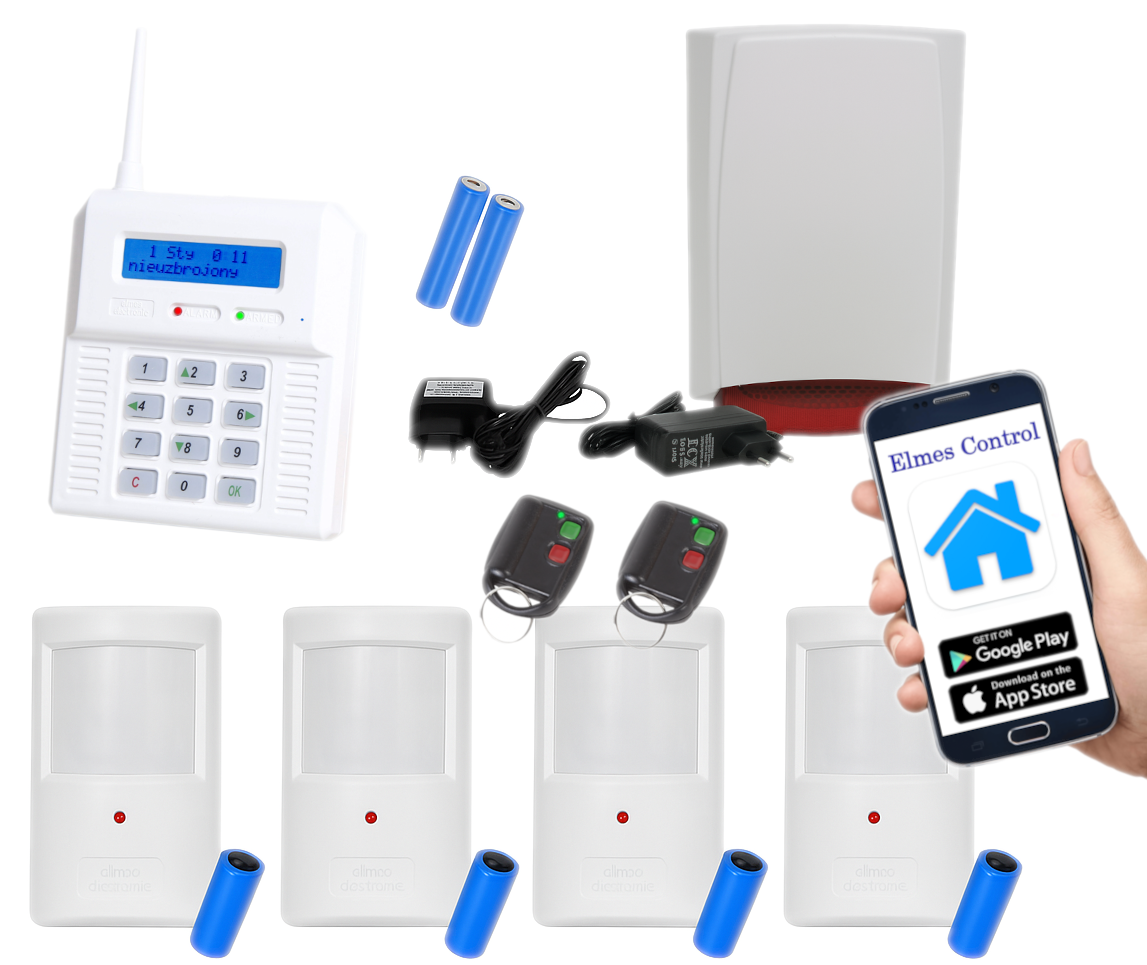

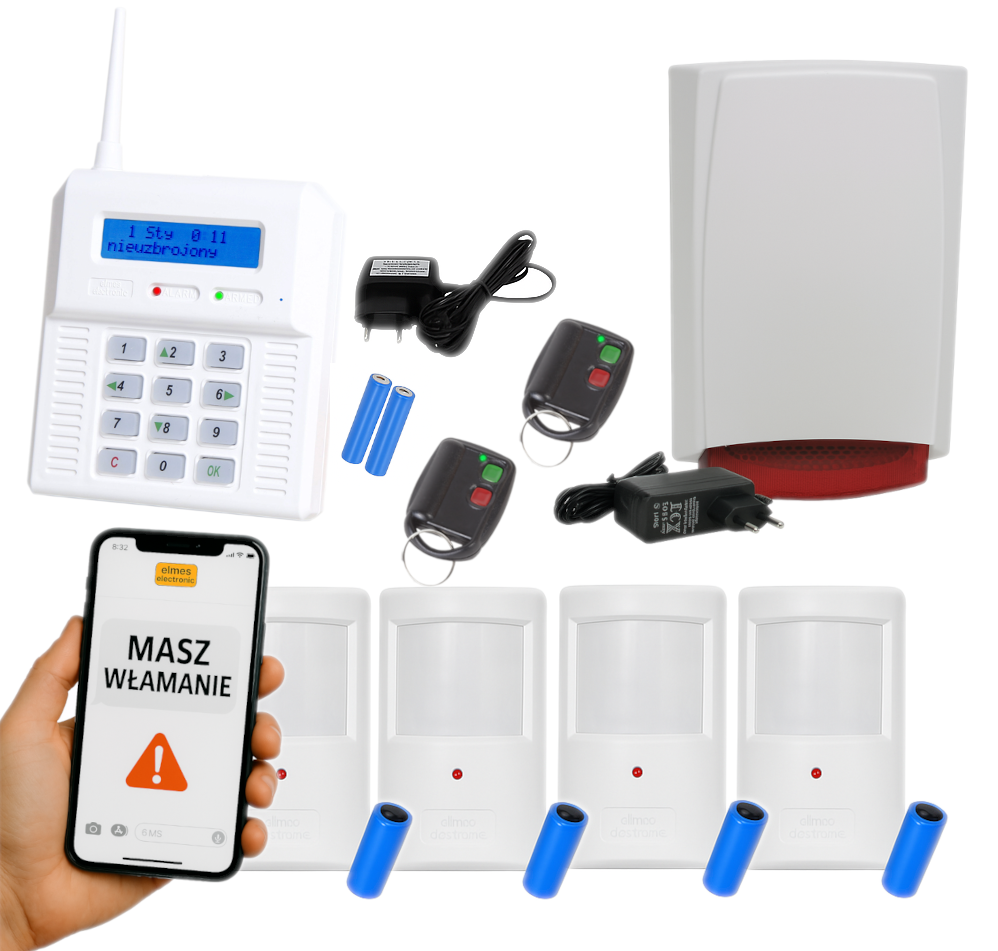

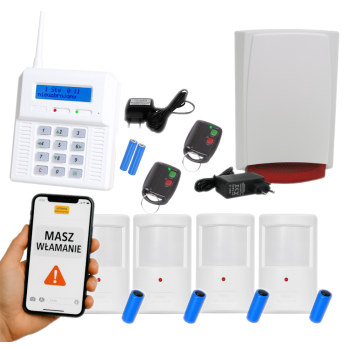

W zestawie:


• 1x centrala alarmowa Elmes CB32GN wraz z akcesoriami;
• 4x bezprzewodowa czujka ruchu ELMES PTX50 z bateriami;
• 2x pilot do sterowania alarmem ELMES DWB100HT z bateriami;
• 1x bezprzewodowy zewnętrzny sygnalizator ELMES WSS z akcesoriami.



---



Centrala alarmowa Elmes CB32GN z niebieskim podświetleniem przeznaczona jest do stosowania w instalacjach systemów alarmowych sygnalizacji włamania, napadu i kontroli dostępu. Posiada podświetlany panel LCD i klawiaturę numeryczną, które umożliwiają łatwą obsługę i sprawne programowanie. Współpracuje z bezprzewodowymi detektorami i pilotami produkcji Elmes Elektronik. Dostępne są też 2 wejścia parametryczne do podłączenia dowolnych detektorów przewodowych oraz 3 wyjścia o programowanym przeznaczeniu do łączenia zewnętrznych urządzeń sygnalizacji akustycznej i optycznej.
Dzięki wbudowanemu modułowi GSM możliwy jest monitoring (powiadomienia SMS i CLIP) i sterowanie centralą.
Centrala obsługuje do 16 użytkowników systemu i do 32 detektorów bezprzewodowych, z możliwością definiowania ich nazw. Zegar czasu rzeczywistego umożliwia za to precyzyjne określenie czasu wystąpienia 256 ostatnio zarejestrowanych zdarzeń.
Możliwość podłączenia do komputera PC upraszcza konfigurację centrali i pozwala uaktualniać jej oprogramowanie - wymagany przewód Elmes USB-RS (brak w zestawie).
Centralę można też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS – system Android).

Schemat podłączenia:

Specyfikacja techniczna:



• odbiornik superheterodynowy 433,92 MHz, czułość lepsza niż -103 dBm
• obsługa do 32 bezprzewodowych detektorów Elmes Elektronik
• 2 linie alarmowe do obsługi dowolnych detektorów przewodowych
• obsługa 16 użytkowników (4 z uprawnieniami administratora)
• wbudowany moduł telefoniczny GSM do monitoringu i sterowania centralą
• nieulotną pamięć EEPROM dla 256 zdarzeń
• wyjścia przewodowe OUT1-3 o obciążalności do 1A, zabezpieczone
• wewnętrzny (pod klawiaturą) sygnalizator akustyczny 92 dB (w odległości 40 cm)
• zasilanie sieciowe (zasilacz brak w zestawie): 9~20VDC, 1200 mA (1,2A)
• zasilanie awaryjne 2 akumulatorkami Li-ION (brak w zestawie) – pojemność min. 600 mAh każdy
• czas pracy awaryjnej na akumulatorach 600 mAh – ponad 24h
• zastosowanie wewnętrzne
• temperatura pracy: 0 st. C - 40 st. C
• wymiary zewnętrzne bez anteny: 110 x 122 x 32 mm (szer./wys./gł.)



---



Detektor Elmes PTX50 doskonałe wykrywa ruch osób w pomieszczeniu. Analizuje ruch osób w przestrzeni chronionej i – w zależności od ustawionej szybkości detekcji – generuje transmisję alarmową. Dedykowana jest do stosowania w bezprzewodowych systemach alarmowych. Współpracuje z centralą serii CB32, CBP32 i odbiornikami Elmes Elektronik.
Zastosowana wysokiej jakości szerokokątna soczewka Fresnela może być opcjonalnie wymieniona na soczewki kurtynowe: pionową (Elmes VB) lub poziomą (Elmes AA) - do nabycia osobno.
Detektor charakteryzuje się doskonałymi parametrami detekcji podczerwieni, bardzo małym poborem energii oraz dynamicznie kodowaną transmisją o alarmie zapewniając jej maksymalną ochronę. Posiada także ochronę antysabotażową TAMPER (sygnalizacja otwarcia obudowy) oraz sygnalizację słabej baterii zasilającej.
Urządzenie posiada także funkcję odporności na zwierzęta domowe o wadze do 20 kg.
Obudowa detektora umożliwia montaż narożny, a użycie dodatkowego uchwytu przegubowego (dostępny oddzielnie) ułatwia precyzyjne ustawienie detektora w każdej płaszczyźnie. Wewnętrzna antena nadawcza umożliwia bezpieczny zasięg działania detektora wewnątrz mieszkań, domów, sklepów, biur, itp.

​Zasięg działania czujki:

Specyfikacja techniczna (PTX50)


• częstotliwość pracy 433,92 MHz
• zasięg radiowy do 50 m (w terenie otwartym)
• detekcja ruchu w obszarze do 15 m, kąt widzenia 90 stopni
• dostępne opcjonalne soczewki kurtynowe: pozioma i pionowa
• programowalna ilość impulsów detekcji (1,2,3,5)
• mikroprocesorowe sterowanie
• 4 stopnie czułości
• funkcja odporności na zwierzęta domowe do 20 kg
• wewnętrzna antena nadajnika: <5 mW / 433,92 MHz, zmiennokodowa transmisja o alarmie, zasięg do 50 m w zabudowie
• wysoka odporność na zakłócenia radiowe (lepsza niż 10 V/m do 1 GHz) i kompensacja temperaturowa
• praca wewnątrz pomieszczeń
• temperatura pracy: 0 – 40 st. C
• zasilanie: bateria litowa typu CR123A 3V (w zestawie)
• prąd: 0,020 mA (czuwanie), 15 mA (nadawanie)
• wymiary: 95 x 63 x 45 mm



---



Pilot 2-kanałowy Elmes DWB100HT współpracuje tylko z urządzeniami Elmes (z wyjątkiem odbiornika od kompletu RP501).

Specyfikacja techniczna:


• częstotliwość pracy: 433,92 MHz
• moc: 3-5 mW
• zasięg do 100 m (w terenie otwartym)
• bateria GP23A 12V
• wymiary: 50 x 37 x 14 mm



---



Bezprzewodowy sygnalizator Elmes WSS służy do akustyczno-optycznej sygnalizacji włamania i napadu. Generuje także sygnały załączenia i wyłączenia dozorowania przydatne przy uzbrajaniu i rozbrajaniu systemu alarmowego pilotem radiowym.
WSS to urządzenie mikroprocesorowe i posiada układ nadawczo-odbiorczy do komunikacji bezprzewodowej z centralą alarmową CB32 i CBP32. Może też współpracować z dowolnym systemem alarmowym przy użyciu dedykowanego modułu sterującego WSM (brak w zestawie jest on niezbędny tylko i wyłącznie jeśli chcemy podłączyć sygnalizator do innego niż Elmes Elektronik systemu alarmowego).
Konstrukcja sygnalizatora umożliwia zasilanie go z zasilacza sieciowego (w komplecie) lub z linii 13,8V DC przewodowego systemu alarmowego. Umożliwia to ładowanie akumulatora będącego podstawowym źródłem energii sygnalizacji i zapewniającym działanie sygnalizatora także w czasie awarii zasilania sieciowego.
Przeznaczony jest do stosowania na zewnątrz obiektu dozorowanego. Układ zabezpieczenia antysabotażowego sygnalizatora wykrywa zapiankowanie, oderwanie od podłoża oraz zdjęcie pokrywy obudowy. W każdym z tych przypadków sygnalizator natychmiast rozpoczyna alarmowanie i drogą radiową powiadamia centralę. Sygnalizator wysyła również informacje o stanach awaryjnych (np. brak zasilania sieciowego), które są w centrali rejestrowane i sygnalizowane.

Cechy produktu:


• współpraca z centralą Elmes Elektronik CB32 i CBP32
• dwukierunkowa komunikacja (transceiver) 433,92MHz
• zasięg do 200m (w terenie otwartym)
• pełne zabezpieczenie antysabotażowe
• dzięki modułowi WSM współpracuje z dowolnym przewodowym systemem alarmowym

Specyfikacja techniczna:


• sygnalizacja akustyczna – przetwornik piezoelektryczny 120 dB
• sygnalizacja optyczna – żarówka 12V/5W
• transceiver CE 433,92 MHz, czułość -105 dBm, e.r.p. < 10 mW
• akumulator wewnętrzny bezobsługowy 12V – 1,2 Ah
• zasilanie: 16V DC / 100 mA lub z liniii 13,8V DC
• wymiary: 260 x 145 x 82 mm

W zestawie:


• centrala alarmowa Elmes CB32GN – 1 szt;
• zasilacz 12V 1,4A (do centrali) - 1 szt;
• akumulatorki 3,7 14500 750 mAh (do centrali) - 2 szt;
• bezprzewodowa czujka ruchu ELMES PTX50 - 4 szt;
• bateria litowa typu CR123A 3V (do czujki) - 4 szt;
• pilot do sterowania alarmem ELMES DWB100HT - 2 szt;
• bateria GP23A 12V (do pilota) – 2 szt;
• bezprzewodowy zewnętrzny sygnalizator ELMES WSS - 1 szt;
• zasilacz 16V 100mA (do sygnalizatora) - 1 szt;
• akumulator 12V 1,2Ah (do sygnalizatora) - 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny lub Elmes UP1.
