ZESTAW ALARMOWY SATEL VERSA 15 + PANEL DOTYKOWY INT-TSH2R-W + SYRENA SP-4001R

Centrale alarmowe serii VERSA 15 przeznaczone są do ochrony małych i średniej wielkości obiektów, oferując wszechstronną funkcjonalność w dziedzinie zabezpieczeń. Wyróżniają się one spośród konkurencji możliwościami rozbudowy przewodowej i bezprzewodowej oraz zaawansowanymi funkcjami komunikacyjnymi dostępnymi dzięki dedykowanym komunikatorom GSM/GPRS oraz TCP/IP.

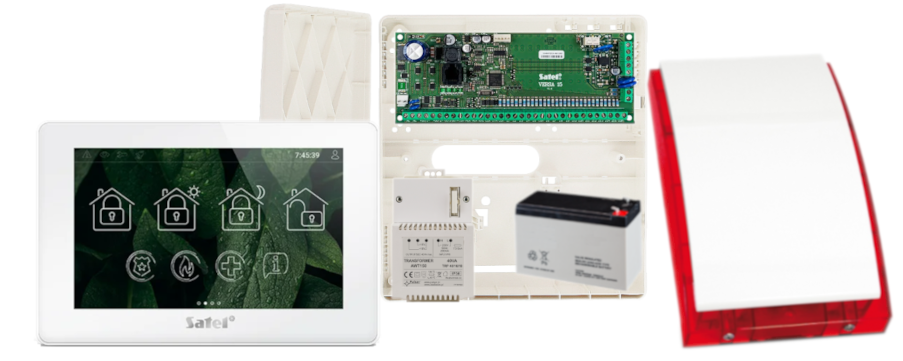

W zestawie:


• 1x centrala alarmowa Satel Versa 15 wraz z akcesoriami;
• 1x przewodowy manipulator dotykowy Satel INT-TSH2R-W (kolor obudowy: biały);
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x akumulator bezobsługowy 12V 7Ah.

UWAGA!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 15 wejść, zatem mogą Państwo podłączyć do 15 czujników (do podłączenia sabotażu dedykowane jest osobne wejście TMP). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---


Centrala alarmowa Satel VERSA 15 posiada 15 wejść z możliwością rozbudowy do 30. Sprawdzi się w niewielkich obiektach prywatnych, jak i handlowych.

✨ Umożliwia korzystanie z 3 rodzajów czuwania:


• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy,
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru,
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu.



Wejścia i wyjścia

• 15 wejść z możliwością rozbudowy do 30:
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych
  • kontrola obecności czujek
• dodatkowe wejście sabotażowe
• od 4 do 12 programowalnych wyjść
• 3 wyjścia zasilające



Podział systemu i sterowanie

• podział systemu na 2 strefy:
  • 3 tryby dozoru w każdej strefie
  • sterowanie przez użytkownika lub za pomocą timerów
• sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED (do 6)
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL (VERSA 15: firmware v1.04 lub nowszy), VERSA-KWRL2 (VERSA 15: firmware v1.09 lub nowszy)
  • manipulatorów z ekranem dotykowym INT-TSH210, INT-TSH2R, INT-TSG2R (VERSA 15: firmware v1.10 lub nowszy)
  • pilotów zdalnego sterowania



Komunikacja i powiadomienia

• magistrala komunikacyjna do podłączania manipulatorów, czytników i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcjami:
  • monitoringu (SIA, ContactID, inne)
  • powiadamiania głosowego (8 numerów, 16 komunikatów)
  • zdalnego programowania (modem 300 bps)
• współpraca z modułami GSM/GPRS:
  • powiadamianie głosowe/SMS
  • monitoring SMS/GPRS



Pozostałe funkcje użytkowe

• obsługa do 31 haseł: 30 zwykłych użytkowników + 1 instalator
• edycja nazw ułatwiająca obsługę i zarządzanie systemem
• 4 timery z obsługą wyjątków
• pamięć 2047 zdarzeń



Diagnostyka i zasilanie

• zgodność z EN50131 Grade 2
• możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność
• port RS-232 (gniazdo RJ) do programowania centrali
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy o wydajności 2A:
  • zabezpieczenie przeciwprzeciążeniowe
  • zabezpieczenie przez całkowitym rozładowaniem akumulatora
  • regulacja prądu ładowania akumulatora
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna (Versa 15):​


• obciążalność wyjść programowalnych niskoprądowych: 50 mA​
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA
• wydajność prądowa zasilacza: 2A
• klasa zabezpieczenia: Grade 2
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• napięcie zasilacza centrali: 12V DC
• znamionowe napięcie zasilania: 18V AC
• pobór prądu: 135 mA (w stanie gotowości), 160 mA (max.)
• wymiary płytki elektroniki: 180 x 68 mm
• waga: 131 g

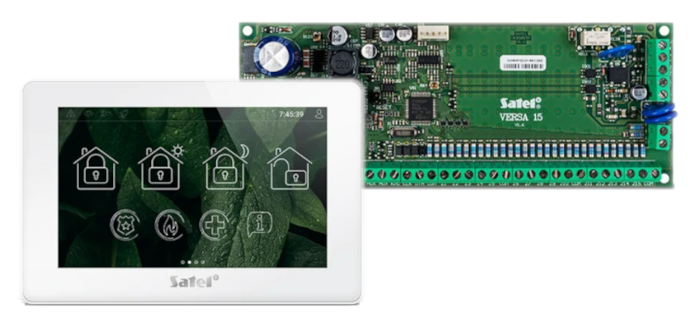

Satel INT-TSH2R-W (kolor obudowy: biały) to nowoczesny, przewodowy manipulator dotykowy z ekranem 7”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.20 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.10 lub nowsza) i Perfecta 64 M.

✨ Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 7” z obsługą gestów
• rozdzielczość: 1024x600, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami



Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 2 razy szybszy niż w INT-TSH



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.20 lub nowszy), VERSA (VERSA Firmware 1.10 lub nowszy) i PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)
• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu



Diody LED



1. żółta: awaria lub pamięć awarii
2. zielona: czuwa co najmniej jedna strefa
3. zielona: uruchomiony jest tryb serwisowy
4. czerwony: alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany głośnik do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSH2R-W):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 40 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 350 mA (w stanie gotowości), 475 mA (max.)
• wymiary obudowy: 196 x 129 x 22 mm
• waga: 386g



---



Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku



Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji



Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel Versa 15 - 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe);
• przewodowy manipulator dotykowy Satel INT-TSH2R-W (kolor obudowy: biały) - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R – 1 szt;
• obudowa plastikowa natynkowa Satel OPU 4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
