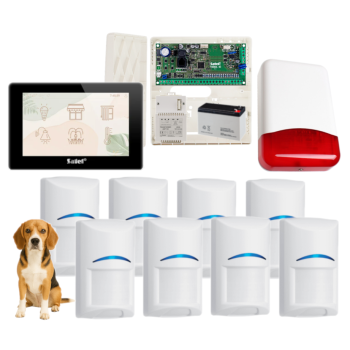

ZESTAW ALARMOWY SATEL VERSA 10 + PANEL 7" INT-TSH2R-B + 8 CZUJEK Bosch BPR2-WP12 PET 20kg + SYRENA TI700

Centrale alarmowe serii VERSA przeznaczone są do ochrony małych i średniej wielkości obiektów, oferując wszechstronną funkcjonalność w dziedzinie zabezpieczeń. Wyróżniają się one spośród konkurencji możliwościami rozbudowy przewodowej i bezprzewodowej oraz zaawansowanymi funkcjami komunikacyjnymi dostępnymi dzięki dedykowanym komunikatorom GSM/GPRS oraz TCP/IP.

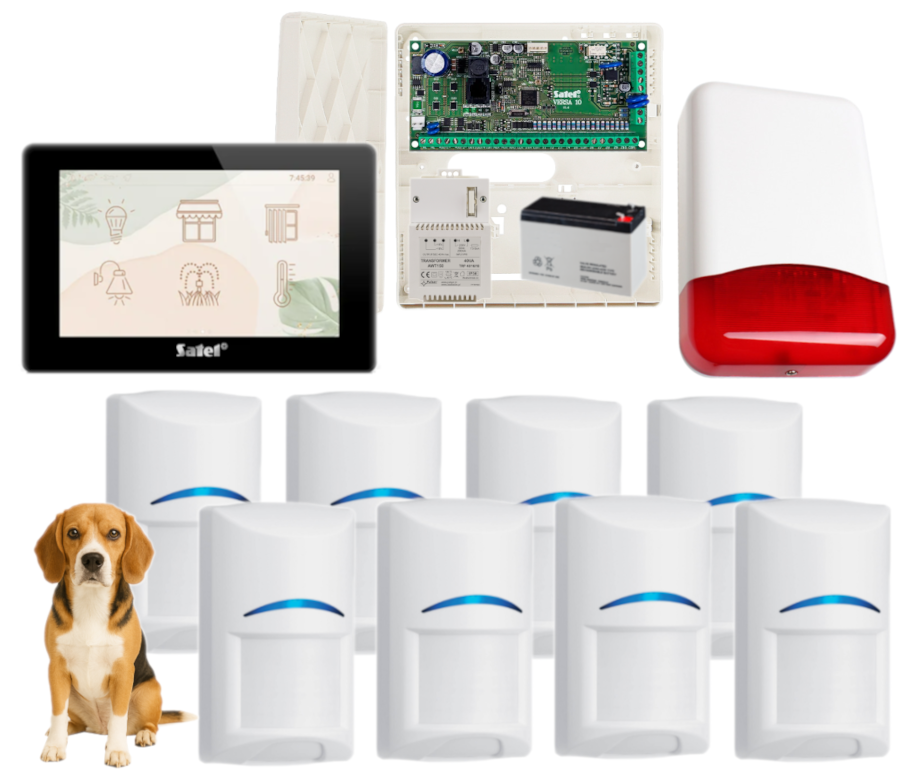

W zestawie:


• 1x centrala alarmowa Satel Versa 10 wraz z akcesoriami;
• 1x przewodowy manipulator dotykowy Satel INT-TSH2R-B (kolor obudowy: czarny);
• 8x przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporne na zwierzęta o wadze do 20kg);
• 1x zewnętrzny przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x akumulator bezobsługowy 12V 7Ah.

UWAGA!

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 10 wejść, zatem mogą Państwo podłączyć 10 czujników. Dodatkowe, 11 wejście - TMP - wykorzystywane jest na sabotaże. W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---


Centrala alarmowa Satel VERSA 10 posiada 10 wejść z możliwością rozbudowy do 30. Sprawdzi się w niewielkich obiektach prywatnych, jak i handlowych.

✨ Umożliwia korzystanie z 3 rodzajów czuwania:


• pełnego, w którym dozorowane są wszystkie wejścia wybranej strefy,
• dziennego, w którym czuwają jedynie czujki obwodowe umożliwiając swobodne poruszanie się wewnątrz chronionego obszaru,
• nocnego, w którym oprócz czujek obwodowych aktywne są czujki w pomieszczeniach nie wykorzystywanych w trakcie snu.



Wejścia i wyjścia

• 10 wejść z możliwością rozbudowy do 30:
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych
  • kontrola obecności czujek
• dodatkowe wejście sabotażowe
• od 4 do 12 programowalnych wyjść
• 3 wyjścia zasilające



Podział systemu i sterowanie

• podział systemu na 2 strefy:
  • 3 tryby dozoru w każdej strefie
  • sterowanie przez użytkownika lub za pomocą timerów
• sterowanie systemem za pomocą:
  • manipulatorów LCD lub LED (do 6)
  • manipulatorów bezprzewodowych VERSA-LCDM-WRL (VERSA 10: firmware v1.04 lub nowszy), VERSA-KWRL2 (VERSA 10: firmware v1.09 lub nowszy)
  • manipulatorów z ekranem dotykowym INT-TSH210, INT-TSH2R, INT-TSG2R (VERSA 10: firmware v1.10 lub nowszy)
  • pilotów zdalnego sterowania



Komunikacja i powiadomienia

• magistrala komunikacyjna do podłączania manipulatorów, czytników i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcjami:
  • monitoringu (SIA, ContactID, inne)
  • powiadamiania głosowego (8 numerów, 16 komunikatów)
  • zdalnego programowania (modem 300 bps)
• współpraca z modułami GSM/GPRS:
  • powiadamianie głosowe/SMS
  • monitoring SMS/GPRS



Pozostałe funkcje użytkowe

• obsługa do 31 haseł: 30 zwykłych użytkowników + 1 instalator
• edycja nazw ułatwiająca obsługę i zarządzanie systemem
• 4 timery z obsługą wyjątków
• pamięć 2047 zdarzeń



Diagnostyka i zasilanie

• zgodność z EN50131 Grade 2
• możliwość prostej aktualizacji oprogramowania (firmware) pozwalająca wzbogacić centralę o dodatkową funkcjonalność
• port RS-232 (gniazdo RJ) do programowania centrali
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy o wydajności 2A:
  • zabezpieczenie przeciwprzeciążeniowe
  • zabezpieczenie przez całkowitym rozładowaniem akumulatora
  • regulacja prądu ładowania akumulatora
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (VERSA Firmware 1.08 lub nowszy)

Specyfikacja techniczna (VERSA 10):​


• obciążalność wyjść programowalnych niskoprądowych: 50 mA​
• obciążalność wyjść programowalnych wysokoprądowych: 1100 mA
• wydajność prądowa zasilacza: 2A
• klasa zabezpieczenia: Grade 2
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• napięcie zasilacza centrali: 12V DC
• znamionowe napięcie zasilania: 18V AC
• pobór prądu: 100 mA (w stanie gotowości), 125 mA (max.)
• wymiary płytki elektroniki: 150 x 68 mm
• waga: 114 g

Satel INT-TSH2R-B (kolor obudowy: czarny) to nowoczesny, przewodowy manipulator dotykowy z ekranem 7”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.20 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.10 lub nowsza) i Perfecta 64 M.

✨ Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 7” z obsługą gestów
• rozdzielczość: 1024x600, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami





Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 2 razy szybszy niż w INT-TSH



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.20 lub nowszy), VERSA (VERSA Firmware 1.10 lub nowszy) i PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)
• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu



Diody LED



1. żółta: awaria lub pamięć awarii
2. zielona: czuwa co najmniej jedna strefa
3. zielona: uruchomiony jest tryb serwisowy
4. czerwony: alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany głośnik do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSH2R-B):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 40 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 350 mA (w stanie gotowości), 475 mA (max.)
• wymiary obudowy: 196 x 129 x 22 mm
• waga: 386g



---



Bosch Gen2 ISC-BPR2-WP12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń.

✨ Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

❗Czujka posiada opcję odporności na zwierzęta domowe do 20kg (wyłączona zostaje wtedy dolna soczewka).


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji: 12 × 12 metrów
• odporność na zwierzęta do 20 kg

Inteligentna analiza sygnału FSP

• technologia First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności

Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (BPR2-WP12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---

Zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.
✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.
✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala Satel Versa 10 - 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe);
• przewodowy manipulator dotykowy Satel INT-TSH2R-B (kolor obudowy: czarny) - 1 szt;
• przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporne na zwierzęta o wadze do 20kg) - 8 szt;
• zewnętrzny przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt
• obudowa plastikowa natynkowa Satel OPU 4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli jednak niezbędne jest jego użycie, dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny), dedykowany B338 (sufitowy).
