ZESTAW ALARMOWY SATEL PERFECTA-IP 32 + 6 CZUJEK SWAN QUAD + PRF-LCD + SYRENA TI700

Przewodowy system alarmowy oparty na centrali Satel PERFECTA-IP 32 umożliwia ochronę małych i średniej wielkości obiektów (np. mieszkań, biur, domów). Po podłączeniu modułu PERFECTA-RF (brak w zestawie) możemy rozbudować system o urządzenia bezprzewodowe w paśmie 433MHz marki Satel i stworzyć system bezprzewodowy.

✨ Oprócz tradycyjnej obsługi (manipulator) oferuje nowoczesne sterowanie przez aplikację PERFECTA CONTROL (Android/iOS) oraz piloty 433 MHz po dodaniu modułu INT-RX-S (brak w zestawie).
✨ Centrala ma wbudowany moduł Ethernetowy, który umożliwia m.in. monitoring do stacji, powiadomienia PUSH i zdalne sterowanie za pomocą aplikacji mobilnej.

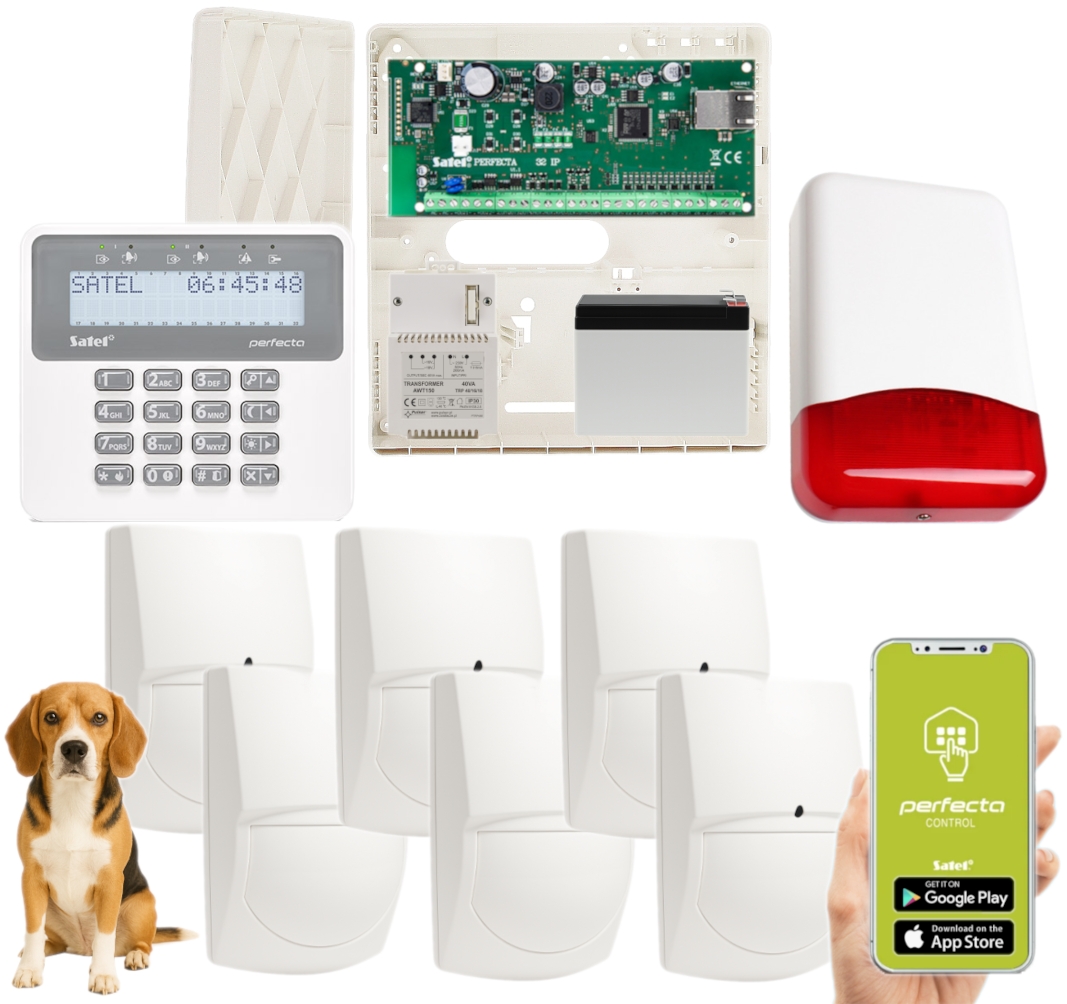

W zestawie:


• 1x centrala alarmowa Satel Perfecta-IP 32;
• 1x klawiatura przewodowa Satel PRF-LCD;
• 6x przewodowa, wewnętrzna czujka Swan Quad (odporna na zwierzęta do 25 kg);
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA/16V/18V;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala alarmowa Satel Perfecta-IP 32 to innowacyjne rozwiązanie zaprojektowane z myślą o skutecznej ochronie obiektów. Łączy w sobie tradycyjne metody sterowania z nowoczesnymi technologiami, oferując użytkownikom maksymalny komfort i bezpieczeństwo.

✨ Oprócz standardowych metod, takich jak klawiatury kodowe czy piloty, centrala oferuje nowoczesne sposoby zarządzania systemem:

• Aplikacja PERFECTA CONTROL: dostępna na urządzenia z systemami Android i iOS, aplikacja ta pozwala na intuicyjne i funkcjonalne sterowanie systemem alarmowym z dowolnego miejsca.
• Piloty zdalnego sterowania: działające w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S, brak w zestawie), umożliwiające wygodne zdalne sterowanie systemem.

✨ Centrala w standardzie umożliwia stworzenie systemu przewodowego. Jednakże, można do niej podłączyć moduł PERFECTA-RF (brak w zestawie) - wówczas możemy rozbudować system o całą gamę urządzeń bezprzewodowych w paśmie 433MHz marki Satel i stworzyć system bezprzewodowy. Jeśli wystarczy obsługa za pomocą pilotów - należy podłączyć moduł obsługi pilotów INT-RX-S (brak w zestawie).

❗ Centrala nie posiada modułu GSM. Komunikacja z użytkownikiem odbywa się poprzez moduł ethernetowy po jego podłączeniu do sieci LAN za pomocą przewodu.

✨ Centrala PERFECTA-IP 32 umożliwia stworzenie instalacji przewodowej lub bezprzewodowej - podłączyć można do niej PERFECTA-RF, tj. moduł systemu bezprzewodowego MICRA (pasmo częstotliwości 433MHz). Zamiennie można podłączyć do centrali moduł obsługi pilotów INT-RX-S.



Wbudowany moduł Ethernetowy

Centrala alarmowa Satel Perfecta-IP 32 wyposażona jest w moduł Ethernetowy, który umożliwia:

1. Współpracę z aplikacją PERFECTA CONTROL: użytkownicy mogą otrzymywać powiadomienia PUSH oraz zarządzać systemem za pomocą aplikacji mobilnej.
2. Zdalną konfigurację za pomocą programu PERFECTA Soft: pozwala to na łatwą i szybką konfigurację systemu bez konieczności fizycznej obecności przy centrali.
3. Monitoring zdarzeń: umożliwia przesyłanie informacji o zdarzeniach do stacji monitorującej agencji ochrony, co zwiększa poziom bezpieczeństwa.



Wejścia i wyjścia

• od 8 do 32 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej - wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• dodatkowe 4 wyjścia dedykowane do obsługi sygnalizatorów bezprzewodowych systemu MICRA (MSP-300, brak w zestawie)



Rozbudowa i podział systemu

• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie (dzienny, nocny, pełny); możliwość przypisania wejścia do obu dozorowanych stref; sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S, brak w zestawie)
• złącze komunikacyjne do podłączenia PERFECTA-RF (brak w zestawie) - modułu systemu bezprzewodowego MICRA; można podłączyć tylko jedno z urządzeń: moduł PERFECTA-RF albo ekspander INT-RX-S
• sterowanie systemem za pomocą:
  • manipulatorów przewodowych PRF-LCD (do 4) lub bezprzewodowych PRF-LCD-WRL (w systemie MICRA, brak w zestawie)
  • aplikacji mobilnej PERFECTA CONTROL,
  • pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (brak w zestawie)



Funkcje i możliwości systemu

• wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń



Bezpieczeństwo i zasilanie

• zgodność z EN 50131 Grade 2
• możliwość aktualizacji oprogramowania (firmware)
• obsługa formatów komunikacji Contact ID i SIA
• przesyłanie kodów zdarzeń do stacji monitorującej przez sieć Ethernet
• automatyczna diagnostyka podstawowych komponentów systemu
• zabezpieczenie elektryczne magistrali komunikacyjnej
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (LAN – za pośrednictwem transmisji danych przez Ethernet) oraz przy pomocy manipulatora



Aplikacja PERFECTA Control

✨ Umożliwia zdalną obsługę systemu alarmowego:

• sprawdzenie stanu stref, wejść i wyjść,
• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie awarii,
• przeglądanie pamięci zdarzeń,
• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.

Specyfikacja techniczna (Perfecta-IP 32):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 32 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 100 mA (w stanie gotowości), 200 mA (max.)
• pobór prądu z akumulatora: 110 mA (w stanie gotowości z akumulatora); 110 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 108 g



---



Manipulator przewodowy Satel PRF-LCD służy do codziennej obsługi central Satel z serii PERFECTA.

✨ Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników.
✨ Panel, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

Specyfikacja techniczna (PRF-LCD):


• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 246 g



---



​

Swan Quad to przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń.

✨ Dzięki zastosowaniu specjalnie zaprojektowanej soczewki wraz z unikalnym sensorem PIR QUAD (4-elementowym) oraz nowego układu elektronicznych ASIC, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

❗Czujka posiada odporność na zwierzęta domowe do 25kg.



Nowoczesna optyka i skuteczna detekcja

• Quad Linear Imaging Technology dla wyostrzenia analizy wymiarów ciała, różnienia od tła i zwierząt
• dedykowany układ elektroniczny ASIC
• wysoka odporność na światło widzialne
• szerokokątna soczewka dalekiego zasięgu 18m
• odporność na zwierzęta do 25kg (przełączana w zakresie 15/25kg)
• odporność na zakłócenia



Zaawansowane funkcje i prosty montaż

• kompensacja temperatury
• regulowana szerokość impulsów
• regulowana czułość
• sygnalizacja diodą LED (możliwość wyłączenia)
• stabilna praca w zróżnicowanych warunkach temperatury
• mało widoczna obudowa
• dowolna wysokość instalowania (1.8m – 2.4m)

Specyfikacja techniczna (SWAN QUAD):


• sposób detekcji: Quad (4-elementy) PIR
• kompensacja temperatury
• szerokość impulsu regulowana
• czas trwania alarmu: 2 s (± 0.5sec)
• wyjście alarmowe: N.C 28 VDC 0.1 A z 27Ohm rezystorem w lini
• tamper: N.C 28VDC 0.1A z 10 Ohm rezystorem
• czas wygrzewania: 60 s (± 5sek)
• dioda LED: włączona podczas alarmu
• temperatura pracy: -20°C ...+60°C
• odporność RFI: 30V/m 10 - 1000MHz
• odporność EMI: 50,000V elektryczne interferencje od wyładowań
• zasilanie: 8.2-16V DC
• pobór prądu (± 5%): 8 mA (czuwanie, 10 mA (praca)
• wymiary: 92 x 59 x 37mm
• waga 40g



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażony jest w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.
✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.
✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala alarmowa Satel Perfecta- IP 32 - 1 szt;
• klawiatura przewodowa Satel PRF-LCD - 1 szt;
• przewodowa, wewnętrzna czujka Swan Quad (odporna na zwierzęta do 25 kg) - 6 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• akcesoria do centrali;
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (LAN - za pośrednictwem transmisji danych przez Ethernet) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Czujki sprzedawane są bez uchwytu. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli miejsce montażu wymaga jednak uchwytów, dostępne są: uchwyt uniwersalny (ścienny) lub dedykowany P2/VID-BKR (do nabycia osobno), należy jednak pamiętać aby czujnika nie pochylać w pionie.
