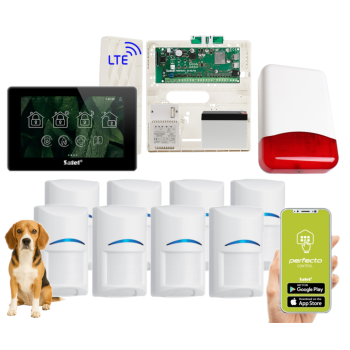

ZESTAW ALARMOWY SATEL PERFECTA 64 M + PANEL DOTYKOWY TSH2R-B + 8 CZUJEK BOSCH PET 20kg + SYRENA TI700

System alarmowy oparty na centrali Perfecta 64 M przeznaczony jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego i bezprzewodowego.
Zastosowano w niej moduł LTE pracujący w sieciach 2G i 4G.
Centrala umożliwia podział obiektu na 4 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Strefy mogą być od siebie niezależne lub zawierać części wspólne (wskazane wejścia).

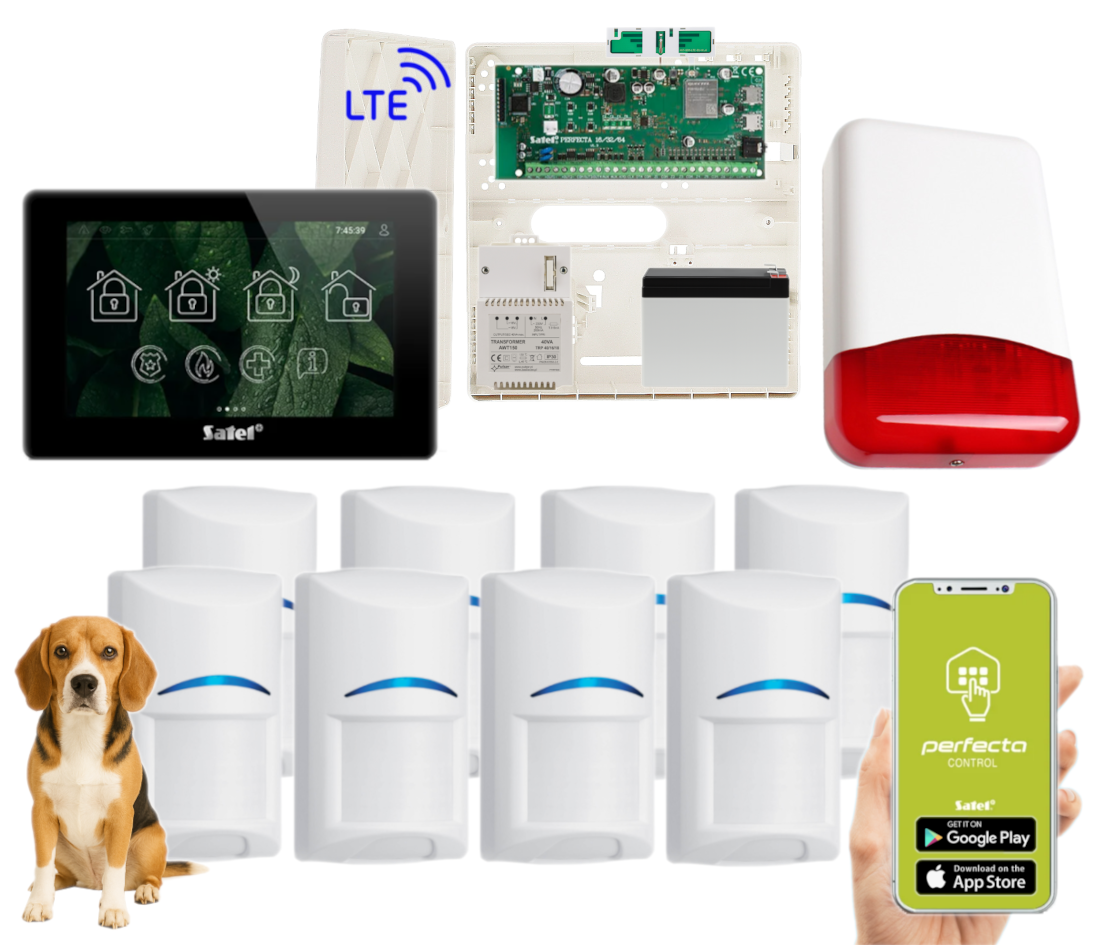

W zestawie:


• 1x centrala alarmowa Satel Perfecta 64 M z akcesoriami;
• 1x antena Satel ANT-LTE-I;
• 1x przewodowy manipulator dotykowy Satel INT-TSH2R-B (kolor obudowy: czarny);
• 8x przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporne na zwierzęta o wadze do 20kg);
• 1x zewnętrzny przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Satel Perfecta 64 M to nowoczesna centrala alarmowa pozwalająca stworzyć instalację przewodową i bezprzewodową. Posiada wbudowany moduł LTE 2G/4G, który umożliwia:

• współpracę z z aplikacją mobilną PERFECTA CONTROL,
• obsługę wiadomości PUSH,
• zdalną konfigurację systemu z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS,
• weryfikację audio (nasłuch dźwięków z chronionego obiektu).



Wszechstronna komunikacja

• wbudowany komunikator komórkowy 2G/4G z 2 gniazdami nano-SIM: SMS, monitoring do 2 stacji, aplikacja mobilna, powiadomienia PUSH
• wbudowany moduł głosowy: odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego
• komunikator akustycznej weryfikacji alarmu: nasłuchiwanie dźwięków
• obsługa formatów komunikacji Contact ID i SIA
• informowanie użytkowników aplikacji PERFECTA CONTROL o zdarzeniach za pomocą powiadomień PUSH
• powiadamianie o zdarzeniach na 8 numerów telefonów w formie: 16 komunikatów głosowych, wiadomości SMS o treści generowanej automatycznie
• określanie priorytetu różnych sposobów monitorowania zdarzeń

Rozbudowana obsługa wejść i wyjść

• 8 do 64 wejść programowalnych przewodowych:
  • wybór konfiguracji NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych
  • 20 typów reakcji
  • zabezpieczenie elektryczne wejść

• 4 wyjścia programowalne przewodowe na płycie centrali:
  • 2 wyjścia wysokoprądowe (zasilające)
  • 2 wyjścia niskoprądowe typu OC
• max. 64 wyjścia programowalne (w tym 4 wyjścia dedykowane do obsługi sygnalizatorów systemu MICRA oznaczone jako 13-16), 23 realizowane funkcje; zabezpieczenie elektryczne wyjścia

Elastyczna konfiguracja i sterowanie

• podział systemu na 4 strefy:
  • 3 tryby dozoru w każdej strefie
  • możliwość przypisania wejścia do 1-4 stref
  • sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania:
  • manipulatorów (INT-TSH2R, INT-TSG2R, INT-KSG2R, PRF-LCD),
  • modułów rozszerzeń (INT-E, INT-O, INT-ORS),
  • kontrolerów systemu bezprzewodowego ABAX 2 (ACU-220 lub ACU-280**),
  • ekspandera obsługi pilotów (INT-RX-S**),
  • modułów sterowania strefami INT-CR
• możliwość używania pilotów do obsługi systemu alarmowego po podłączeniu do centrali jednego z modułów:
  • ACU-220 / ACU-280 – piloty systemu ABAX 2 (APT-200),
  • PERFECTA-RF – piloty systemu MICRA (MPT-350),
  • INT-RX-S – piloty 433 MHz (MPT-350 / T-4 / T-2 / T-1)
• złącze komunikacyjne do podłączenia modułu systemu bezprzewodowego MICRA PERFECTA-RF** (do 4 manipulatorów / do 64 czujek / do 4 sygnalizatorów)
• współpraca z manipulatorami bezprzewodowymi: PRF-LCD-A2 (w systemie ABAX 2) oraz PRF-LCD-WRL (w systemie MICRA)
• max. liczba obsługiwanych urządzeń bezprzewodowych:
  • systemu ABAX 2: do 4 manipulatorów / do 48 czujek, sygnalizatorów lub innych urządzeń
  • systemu MICRA: do 4 manipulatorów / do 64 czujek / do 4 sygnalizatorów
• sterowanie systemem za pomocą:
  • manipulatorów,
  • aplikacji mobilnej PERFECTA CONTROL,
  • pilotów zdalnego sterowania (wymagany moduł INT-RX-S / Perfecta-RF / ACU-220 / ACU-280, brak w zestawie),
  • kart i breloków zbliżeniowych

** Uwaga! Można podłączyć tylko 1 ze wskazanych urządzeń tj. kontroler ACU-220 / ACU-280, moduł PERFECTA-RF albo ekspander INT-RX-S. Nie można używać w systemie równocześnie urządzeń bezprzewodowych ABAX 2 i MICRA.


Wbudowane funkcje i wygoda użytkowania

• hasła: 62 hasła użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• 8 termostatów
• pamięć 3584 zdarzeń

Diagnostyka i funkcje sieciowe

• zgodność z EN 50131 Grade 2
• możliwość aktualizacji oprogramowania (firmware) lokalnie lub zdalnie
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy 12V/2A: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w technologii LTE/EDGE/GPRS w sieci komórkowej - w zależności od możliwości danej sieci)

Specyfikacja techniczna (Perfecta 64 M):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 64 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 64 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 4
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 62
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 190 mA (w stanie gotowości), 490 mA (max.)
• pobór prądu z akumulatora: 130 mA (w stanie gotowości z akumulatora); 430 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 110 g



---

Satel INT-TSH2R-B (kolor obudowy: czarny) to nowoczesny, przewodowy manipulator dotykowy z ekranem 7”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.20 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.10 lub nowsza) i Perfecta 64 M.

✨ Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 7” z obsługą gestów
• rozdzielczość: 1024x600, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami



Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 2 razy szybszy niż w INT-TSH



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.20 lub nowszy), VERSA (VERSA Firmware 1.10 lub nowszy) i PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)
• wskaźniki bieżącego stanu systemu umieszczone na pasku statusu



Diody LED



1. żółta: awaria lub pamięć awarii
2. zielona: czuwa co najmniej jedna strefa
3. zielona: uruchomiony jest tryb serwisowy
4. czerwony: alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany głośnik do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSH2R-B):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 40 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 350 mA (w stanie gotowości), 475 mA (max.)
• wymiary obudowy: 196 x 129 x 22 mm
• waga: 386g



---



Bosch Gen2 ISC-BPR2-WP12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń.

✨ Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

❗Czujka posiada opcję odporności na zwierzęta domowe do 20kg (wyłączona zostaje wtedy dolna soczewka).


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji: 12 × 12 metrów
• odporność na zwierzęta do 20 kg

Inteligentna analiza sygnału FSP

• technologia First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności

Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (BPR2-WP12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---

Zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.
✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.
✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala alarmowa Satel Perfecta 64 M - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy manipulator dotykowy Satel INT-TSH2R-B (kolor obudowy: czarny) - 1 szt;
• przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-WP12 (odporne na zwierzęta o wadze do 20kg) - 8 szt;
• zewnętrzny przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt
• obudowa plastikowa natynkowa Satel OPU-4 P - 1 szt;
• transformator Pulsar AWT150 40VA - 1 szt;
• akumulator bezobsługowy 12V 7Ah - 1 szt;
• instrukcja.

❗ Konfiguracja centrali może odbywać się:

• lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft podłączony do portu RS 232 (TTL) centrali - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC) lub
• zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w technologii LTE/EDGE/GPRS w sieci komórkowej - w zależności od możliwości danej sieci).

❗ Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli jednak niezbędne jest jego użycie, dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny), dedykowany B338 (sufitowy).
