ZESTAW ALARMOWY SATEL PERFECTA 64 M + PANEL DOTYKOWY TSG2R-B + 6 CZUJEK BOSCH PET 20kg + SYRENA SP-4001R

System alarmowy oparty na centrali Perfecta 64 M przeznaczony jest do ochrony małych i średniej wielkości obiektów. Umożliwia stworzenie systemu przewodowego i bezprzewodowego.
Zastosowano w niej moduł LTE pracujący w sieciach 2G i 4G.
Centrala umożliwia podział obiektu na 4 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Strefy mogą być od siebie niezależne lub zawierać części wspólne (wskazane wejścia).

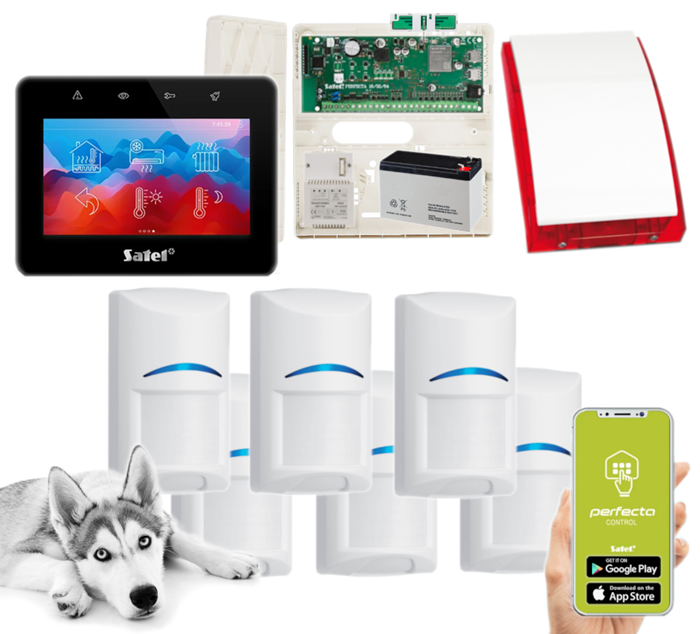

W zestawie:

• 1x centrala alarmowa Satel Perfecta 64 M z akcesoriami;
• 1x antena Satel ANT-LTE-I;
• 1x przewodowy, dotykowy manipulator Satel INT-TSG2R-B;
• 6x przewodowa, wewnętrzna czujka Bosch Gen2 ISC-BPR2-WP12 (odporne na zwierzęta do 20kg);
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150 40VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Satel Perfecta 64 M to nowoczesna centrala alarmowa pozwalająca stworzyć instalację przewodową i bezprzewodową. Posiada wbudowany moduł LTE 2G/4G, który umożliwia:

• współpracę z z aplikacją mobilną PERFECTA CONTROL,
• obsługę wiadomości PUSH,
• zdalną konfigurację systemu z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS,
• weryfikację audio (nasłuch dźwięków z chronionego obiektu).



Wszechstronna komunikacja

• wbudowany komunikator komórkowy 2G/4G z 2 gniazdami nano-SIM: SMS, monitoring do 2 stacji, aplikacja mobilna, powiadomienia PUSH
• wbudowany moduł głosowy: odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego
• komunikator akustycznej weryfikacji alarmu: nasłuchiwanie dźwięków
• obsługa formatów komunikacji Contact ID i SIA
• informowanie użytkowników aplikacji PERFECTA CONTROL o zdarzeniach za pomocą powiadomień PUSH
• powiadamianie o zdarzeniach na 8 numerów telefonów w formie: 16 komunikatów głosowych, wiadomości SMS o treści generowanej automatycznie
• określanie priorytetu różnych sposobów monitorowania zdarzeń

Rozbudowana obsługa wejść i wyjść

• 8 do 64 wejść programowalnych przewodowych:
  • wybór konfiguracji NO, NC, EOL, 2EOL/NO, 2EOL/NC
  • możliwość obsługi czujek roletowych i wibracyjnych
  • 20 typów reakcji
  • zabezpieczenie elektryczne wejść

• 4 wyjścia programowalne przewodowe na płycie centrali:
  • 2 wyjścia wysokoprądowe (zasilające)
  • 2 wyjścia niskoprądowe typu OC
• max. 64 wyjścia programowalne (w tym 4 wyjścia dedykowane do obsługi sygnalizatorów systemu MICRA oznaczone jako 13-16), 23 realizowane funkcje; zabezpieczenie elektryczne wyjścia

Elastyczna konfiguracja i sterowanie

• podział systemu na 4 strefy:
  • 3 tryby dozoru w każdej strefie
  • możliwość przypisania wejścia do 1-4 stref
  • sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania:
  • manipulatorów (INT-TSH2R, INT-TSG2R, INT-KSG2R, PRF-LCD),
  • modułów rozszerzeń (INT-E, INT-O, INT-ORS),
  • kontrolerów systemu bezprzewodowego ABAX 2 (ACU-220 lub ACU-280**),
  • ekspandera obsługi pilotów (INT-RX-S**),
  • modułów sterowania strefami INT-CR
• możliwość używania pilotów do obsługi systemu alarmowego po podłączeniu do centrali jednego z modułów:
  • ACU-220 / ACU-280 – piloty systemu ABAX 2 (APT-200),
  • PERFECTA-RF – piloty systemu MICRA (MPT-350),
  • INT-RX-S – piloty 433 MHz (MPT-350 / T-4 / T-2 / T-1)
• złącze komunikacyjne do podłączenia modułu systemu bezprzewodowego MICRA PERFECTA-RF** (do 4 manipulatorów / do 64 czujek / do 4 sygnalizatorów)
• współpraca z manipulatorami bezprzewodowymi: PRF-LCD-A2 (w systemie ABAX 2) oraz PRF-LCD-WRL (w systemie MICRA)
• max. liczba obsługiwanych urządzeń bezprzewodowych:
  • systemu ABAX 2: do 4 manipulatorów / do 48 czujek, sygnalizatorów lub innych urządzeń
  • systemu MICRA: do 4 manipulatorów / do 64 czujek / do 4 sygnalizatorów
• sterowanie systemem za pomocą:
  • manipulatorów,
  • aplikacji mobilnej PERFECTA CONTROL,
  • pilotów zdalnego sterowania (wymagany moduł INT-RX-S / Perfecta-RF / ACU-220 / ACU-280, brak w zestawie),
  • kart i breloków zbliżeniowych

** Uwaga! Można podłączyć tylko 1 ze wskazanych urządzeń tj. kontroler ACU-220 / ACU-280, moduł PERFECTA-RF albo ekspander INT-RX-S. Nie można używać w systemie równocześnie urządzeń bezprzewodowych ABAX 2 i MICRA.


Wbudowane funkcje i wygoda użytkowania

• hasła: 62 hasła użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• 8 termostatów
• pamięć 3584 zdarzeń

Diagnostyka i funkcje sieciowe

• zgodność z EN 50131 Grade 2
• możliwość aktualizacji oprogramowania (firmware) lokalnie lub zdalnie
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy 12V/2A: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w technologii LTE/EDGE/GPRS w sieci komórkowej - w zależności od możliwości danej sieci)

Specyfikacja techniczna (Perfecta 64 M):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 64 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 64 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 4
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 62
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 190 mA (w stanie gotowości), 490 mA (max.)
• pobór prądu z akumulatora: 130 mA (w stanie gotowości z akumulatora); 430 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 110 g

Satel INT-TSG2R-B (kolor obudowy: czarny) to nowoczesny, przewodowy manipulator dotykowy z ekranem 4,3”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.22 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.06 lub nowsza) i Perfecta 64 M.

Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 4,3” z obsługą gestów
• rozdzielczość 480 × 272, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• obsługa systemu alarmowego przy użyciu widżetów - pozwalają na obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami



Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 4 razy szybszy niż w INT-TSG



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA (firmware 1.22+), INTEGRA Plus, VERSA (firmware 1.06+) oraz PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• konfigurowalny wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)



Diody LED



1. żółta: miga – awaria lub pamięć awarii
2. zielona:
   • świeci – czuwają wszystkie strefy obsługiwane przez manipulator,
   • miga – czuwa co najmniej jedna strefa lub odliczany jest czas na wyjście
3. zielona:
   • system INTEGRA: miga – uruchomiony jest tryb serwisowy;
   • system VERSA / PERFECTA 64 M: świeci – uruchomiony jest tryb serwisowy i wyświetlane jest menu serwisowe, miga – uruchomiony jest tryb serwisowy, ale menu serwisowe jest ukryte lub wyświetlane w innym manipulatorze
4. czerwony: świeci lub miga – alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia ekranu z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
• programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSG2R-B):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 20 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 115 mA (w stanie gotowości), 165 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 165g



---



​

Bosch Gen2 ISC-BPR2-WP12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń.

✨ Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.

❗Czujka posiada opcję odporności na zwierzęta domowe do 20kg (wyłączona zostaje wtedy dolna soczewka).


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji: 12 × 12 metrów
• opcja odporności na zwierzęta domowe do 20 kg



Inteligentna analiza sygnału FSP

• technologia First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności



Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (ISC-BPR2-WP12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Satel SP-4001 R to niezawodny, przewodowy, optyczno-akustyczny sygnalizator alarmowy, przeznaczony do montażu na zewnątrz budynków. Łączy w sobie sygnalizację dźwiękową (przetwornik piezoelektryczny) oraz świetlną (superjasne diody LED), skutecznie informując o alarmie zarówno w dzień, jak i w nocy.

✨ Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny.

✨ Urządzenie posiada zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi.

✨ Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.


Skuteczna sygnalizacja alarmowa

• sygnalizacja akustyczna: przetwornik piezoelektryczny (do 120 dB)
• sygnalizacja optyczna: superjasne diody LED
• możliwość niezależnego wyzwalania sygnałów świetlnego i dźwiękowego
• wybór jednego z 3 trybów modulacji dźwięku



Wysoka odporność i zabezpieczenia

• obudowa z wytrzymałego poliwęglanu – odporna na warunki zewnętrzne
• wewnętrzna osłona z blachy ocynkowanej – zabezpieczenie elektroniki i przetwornika
• elektronika zabezpieczona przed wilgocią i pyłem dzięki impregnacji



Ochrona antysabotażowa

• wykrycie otwarcia obudowy
• wykrycie oderwania sygnalizatora od ściany

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala alarmowa Satel Perfecta 64 M - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• przewodowy, dotykowy manipulator Satel INT-TSG2R-B - 1 szt;
• przewodowa wewnętrzna czujka ruchu BOSCH Gen2 ISC-BPR2-WP12 (odporne na zwierzęta do 20kg) - 6 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 - 1 szt;
• akumulator bezobsługowy 12V 7Ah;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

❗ Konfiguracja centrali może odbywać się:

• lokalnie (manipulator lub komputer z zainstalowanym programem PERFECTA Soft podłączony do portu RS 232 (TTL) centrali - przewód do programowania można zakupić osobno, dostępne są Satel USB-RS lub DB9FC) lub
• zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w technologii LTE/EDGE/GPRS w sieci komórkowej - w zależności od możliwości danej sieci).

❗Czujki sprzedawane są bez uchwytu. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli jednak istnieje potrzeba jego montażu, do wyboru są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) lub dedykowany B338 (sufitowy) - dostępne osobno.
