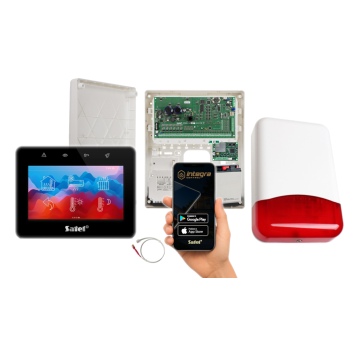

ZESTAW ALARMOWY SATEL INTEGRA 64 PLUS + INT-TSG2R-B + OPU-3P + AWT800 + 17Ah + MODUŁ GSM LTE + TI700

Przewodowy zestaw alarmowy INTEGRA 64 Plus to nowoczesne rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki zgodności z wymaganiami EN50131 Grade 3, centrala ta jest idealnym wyborem do realizacji zaawansowanych systemów zabezpieczeń, zwłaszcza w obiektach narażonych na szczególnie duże ryzyko włamania takich, jak banki, sklepy jubilerskie czy budynki użyteczności publicznej.

System wyposażono w moduł powiadomienia LTE, dzięki któremu otrzymają Państwo powiadomienia poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP.

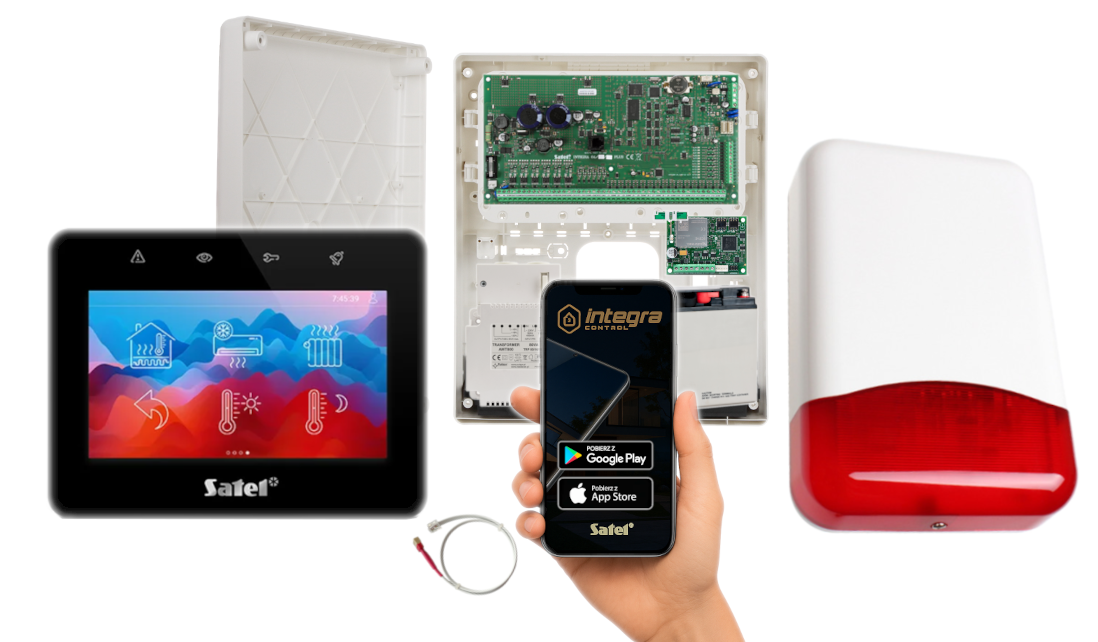

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 64 Plus wraz z akcesoriami;
• 1x przewodowy, dotykowy manipulator z czytnikiem Mifare Satel INT-TSG2R-B;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT800;
• 1x akumulator bezobsługowy 12V 17Ah;
• 1x kabel do programowania RJ/PIN5.

❗ Uwaga ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---



Satel INTEGRA 64 Plus to rozbudowana centrala alarmowa, stworzona z myślą o ochronie domów, biur i obiektów komercyjnych. Umożliwia obsługę od 16 do 64 wejść i wyjść programowalnych, a także podział systemu na 32 strefy i 8 partycji, co pozwala na elastyczne dopasowanie do potrzeb użytkownika.

✨ Centrala została wyposażona we wbudowany komunikator telefoniczny który umożliwia monitoring, powiadamianie głosowe i zdalne zarządzanie systemem.
✨ Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.
✨ Centrala posiada pełną zgodność z wymaganiami EN50131 Grade 3, więc doskonale sprawdzi się w realizacji zaawansowanych systemów zabezpieczenia w obiektach o szczególnie dużym zagrożeniu włamaniem (np. bankach, sklepach jubilerskich czy budynkach użyteczności publicznej).



Elastyczna rozbudowa systemu

• obsługa do 64 wejść z możliwością programowania rezystancji parametrycznej oraz obsługą linii 3EOL
• od 16 do 64 wyjść programowalnych do sterowania urządzeniami zewnętrznymi
• możliwość podziału na 32 strefy i 8 partycji

Zaawansowana komunikacja

• wbudowany komunikator telefoniczny:
  • monitoring sygnałów alarmowych
  • powiadamianie głosowe
  • zdalne sterowanie

Szerokie opcje obsługi

• manipulatory LCD, klawiatury strefowe
• piloty
• karty zbliżeniowe
• komputer (RS-232) lub telefon komórkowy
• aplikacja Integra Control na urządzenia mobilne (Android / iOS)

Automatyzacja i dostępność

• 64 niezależne timery – możliwość automatycznego sterowania systemem
• obsługa funkcji kontroli dostępu i automatyki domowej
• pamięć 5631 zdarzeń z możliwością wydruku

Dodatkowe parametry techniczne

• obsługa do 192 użytkowników + 8 administratorów + 1 serwis
• pełna zgodność z normami serii EN50131 dla urządzeń Stopnia 3 (Grade 3)
• ​port USB do programowania za pomocą PC
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• możliwość aktualizacji oprogramowania (firmware) za pomocą komputera
• wbudowany zasilacz impulsowy 2A+1,5A z rozbudowaną diagnostyką
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Specyfikacja techniczna (Integra 64 Plus):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania (głosowe/PAGER+SMS): 16+16
• komunikaty głosowe: 16
• definiowane przez instalatora komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5631
• obciążalność wyjść programowalnych wysokoprądowych: 3000 mA
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 3000 mA
• obciążalność wyjścia +EX (+EX1 i +EX2): 3000 mA
• stopień zabezpieczenia wg EN 50131: Grade 3
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 75 VA (brak w zestawie)
• pobór prądu z sieci 230V: 135 mA (w stanie gotowości), 400 mA (max.)
• pobór prądu z akumulatora: 130 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• max. prąd ładowania akumulatora: 1500 mA
• wydajność prądowa zasilacza (zasilanie urządzeń + ładowanie akumulatora): 2000 mA + 1500 mA
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 320 g

Satel INT-TSG2R-B (kolor obudowy: czarny) to nowoczesny, przewodowy manipulator dotykowy z ekranem 4,3”, dedykowany do central Satel z serii INTEGRA (wersja oprogramowania 1.22 lub nowsza), INTEGRA PLUS, VERSA (wersja oprogramowania 1.06 lub nowsza) i Perfecta 64 M.

Zapewnia wygodne sterowanie systemem alarmowym oraz funkcjami automatyki budynkowej, w tym KNX. Dzięki szybkiemu procesorowi, rozbudowanemu interfejsowi graficznemu i obsłudze makropoleceń idealnie sprawdzi się jako centralny panel sterowania w domu lub firmie.


Czuły na dotyk, wygodna nawigacja

• pojemnościowy, szklany ekran dotykowy 4,3” z obsługą gestów
• rozdzielczość 480 × 272, wyświetlanie 16,7 mln kolorów (true color)
• głębia koloru: 24 bpp
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika
• konfigurowalne ekrany użytkownika (do 24 ekranów dodatkowych)
• ponad 20 gotowych motywów graficznych z możliwością stworzenia własnej kompozycji
• obsługa systemu alarmowego przy użyciu widżetów - pozwalają na obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• możliwość zmiany wielkości ikon, ich rozmieszczenia, kolorów czcionek, tła i podświetlenia
• intuicyjne menu z ikonami



Wbudowany czytnik kart zbliżeniowych Mifare ® 13,56 MHz

Obsługiwany jest tylko przez centrale Satel serii INTEGRA i INTEGRA PLUS. Sterowanie ich funkcjami takimi, jak czuwanie, staje się wtedy jeszcze wygodniejsze. Wystarczy zbliżyć kartę zbliżeniową do czytnika, aby aktywować wybraną funkcję, co przyspiesza i ułatwia codzienne użytkowanie systemu alarmowego.

Obsługuje karty MIFARE® 13,56 MHz:

• Ultralight CSN/SSN,
• Classic CSN/SSN/MSN,
• DESFire (EV1 / EV2 / EV3) CSN/MSN



Funkcje sterowania i automatyki

• włączanie i wyłączanie czuwania
• sterowanie systemem przy użyciu makropoleceń
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• procesor nowej generacji - do 4 razy szybszy niż w INT-TSG



Szerokie zastosowanie, inteligentne sterowanie

• współpraca z centralami INTEGRA (firmware 1.22+), INTEGRA Plus, VERSA (firmware 1.06+) oraz PERFECTA 64 M
• obsługa systemów alarmowych oraz automatyki budynkowej
• możliwość integracji z inteligentnym domem i systemem KNX



Informacje o stanie systemu

• diody LED informujące o stanie systemu (pod ekranem)
• możliwość wyświetlania planów chronionego obiektu
• konfigurowalny wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus, PERFECTA 64 M)
• wyświetlanie godziny, daty, stanów stref, wejść, wyjść i temperatur
• tryb ekranu statusu
• możliwość wyświetlania pokazu slajdów (fotoramka)



Diody LED



1. żółta: miga – awaria lub pamięć awarii
2. zielona:
   • świeci – czuwają wszystkie strefy obsługiwane przez manipulator,
   • miga – czuwa co najmniej jedna strefa lub odliczany jest czas na wyjście
3. zielona:
   • system INTEGRA: miga – uruchomiony jest tryb serwisowy;
   • system VERSA / PERFECTA 64 M: świeci – uruchomiony jest tryb serwisowy i wyświetlane jest menu serwisowe, miga – uruchomiony jest tryb serwisowy, ale menu serwisowe jest ukryte lub wyświetlane w innym manipulatorze
4. czerwony: świeci lub miga – alarm lub pamięć alarmu



Dodatkowe funkcjonalności

• wbudowany czytnik kart pamięci microSD (brak karty w zestawie, przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych)
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji
• możliwość regulacji podświetlenia ekranu z podziałem „dzień/noc”
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża



Wejścia przewodowe

• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
• programowanie wartości rezystorów parametrycznych

Specyfikacja techniczna (INT-TSG2R-B):


• częstotliwość pracy czytnika: 13,553...13,567 MHz
• zasięg odczytu karty szyfrowanej MC-DF3-2: do 20 mm
• obsługiwane karty pamięci: microSD, micro SDHC (brak w zestawie)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 115 mA (w stanie gotowości), 165 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 165g



---



Satel INT-GSM LTE to moduł komunikacyjny GPRS przeznaczony do central serii INTEGRA i INTEGRA Plus, umożliwiający transmisję danych przez sieci 2G, 3G i 4G.
Umożliwia monitoring, powiadamianie oraz zdalne sterowanie systemem alarmowym. Dzięki obsłudze 2 kart SIM czy szyfrowaniu transmisji AES-192, moduł znacząco podnosi niezawodność i bezpieczeństwo komunikacji systemu.


Kompatybilność i bezpieczeństwo

• współpraca z centralami INTEGRA i INTEGRA Plus (firmware 1.19 lub nowszy)
• praca na magistrali manipulatorów centrali
• komunikacja przez sieci 2G, 3G i 4G
• szyfrowanie transmisji GPRS w standardzie AES-192
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)



Łączność i niezawodność

• obsługa 2 kart SIM - możliwość jednoczesnego odbioru wiadomości i połączeń
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• możliwość korzystania z usługi zestawiania połączeń SATEL



Monitoring i powiadomienia

• monitoring zdarzeń do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową
• transmisja danych komórkowych TCP/UDP
• powiadamianie przez SMS
• możliwość ustawiania priorytetów torów transmisji
• automatyczne tworzenie powiadomień na podstawie zapisu z pamięci zdarzeń centrali
• powiadamianie: SMS (do 16 numerów), CLIP (do 16 numerów), PUSH (w aplikacji INTEGRA CONTROL), e-mail (do 16 adresów, przy współpracy z INTEGRA Plus)



Współpraca z ETHM-1 Plus i Dual Path Reporting

• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (brak w zestawie, połączenie za pomocą RS-485, w wersji 2.07 lub wyższej):
• domyślnie sieć komórkowa jako zapasowy kanał łączności
• Dual Path Reporting zgodny z EN 50136
• możliwość definiowania priorytetów torów monitoringu: Ethernet, dane komórkowe, SMS



Zdalne sterowanie systemem

• aplikacja mobilna INTEGRA CONTROL (GPRS): Android (w wersji 4.2.7 lub wyższej) / iOS (w wersji 5.0 lub wyższej)
• wiadomości SMS
• bezkosztowa usługa CLIP
• program GUARDX



Zdalna konfiguracja i obsługa serwisowa

• bezprzewodowe połączenie centrali z komputerem
• programowanie central przez DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• zdalne sterowanie i nadzór przez GUARDX - połączenie zdalne
• zdalna aktualizacja oprogramowania modułu przez UpServ



Połączenie z centralą alarmową:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

Specyfikacja techniczna (INT-GSM LTE):


• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 135 mA (w stanie gotowości), 430 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażony jest w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED.

✨ Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny.
✨ Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania.
✨ Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala Satel INTEGRA 64 Plus - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy, dotykowy manipulator Satel INT-TSG2R-B - 1 szt;
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT800 - 1 szt;
• akumulator bezobsługowy 12V 17Ah - 1 szt;
• kabel do programowania RJ/PIN5 - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

❗ Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie), zdalnie (GPRS) - wymagany moduł GSM / Ethernet, oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Aktualizacja oprogramowania modułu możliwa jest przez port RS-232 (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL) lub zdalnie (przez GPRS) z wykorzystaniem oprogramowania UpServ.
