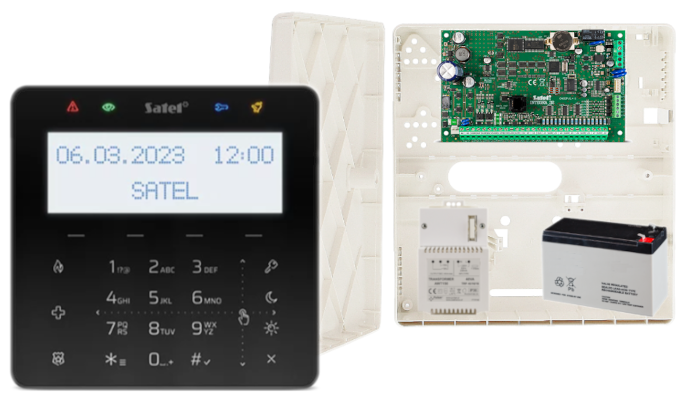

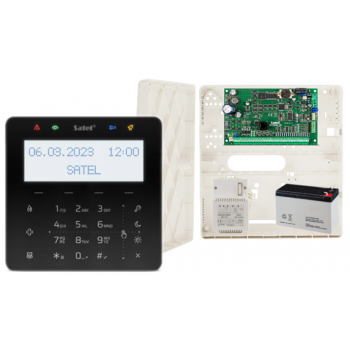

ZESTAW ALARMOWY SATEL INTEGRA 32 + INT-KSG2R-B + OPU-4P + AWT150 + AKUMULATOR 7Ah

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje.
System można wyposażyć w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienia poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP.

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 32 wraz z akcesoriami;
• 1x przewodowy manipulator Satel INT-KSG2R-B (kolor obudowy - czarny);
• 1x obudowa plastikowa natynkowa Satel OPU-4 P;
• 1x transformator Pulsar AWT150;
• 1x akumulator bezobsługowy 12V 7Ah.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych i syreny, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 8 wejść, zatem mogą Państwo podłączyć 7 czujników (8 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala Satel INTEGRA 32 obsługuje 8 do 32 wejść oraz 8 do 32 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 32):


• obsługa od 8 do 32 wejść (w standardzie 8 wejść, rozbudowa do 32)
• możliwość podziału systemu na 16 stref, 4 partycje
• obsługa od 8 do 32 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• ​obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem
• komputera lub telefonu komórkowego
• 28 niezależnych timerów do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 439 zdarzeń z funkcją wydruku
• obsługa do 64+4+1 użytkowników
• ​port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 1,2 A z funkcjami ładowania akumulatora i diagnostyki
• ​opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 32):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 32
• wyjścia przewodowe programowalne: 8
• maksymalna liczba wyjść programowalnych: 32
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+1
• manipulatory: 4
• ekspandery: 32
• partycje: 4
• strefy: 16
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• komunikaty tekstowe: 32
• użytkownicy + administratorzy: 64+4
• timery: 28
• pamięć zdarzeń: 439
• obciążalność wyjść programowalnych wysokoprądowych: 2A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 0,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 0,5A
• obciążalność wyjścia AUX: 0,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator 40 VA (brak w zestawie)
• pobór prądu: 127 mA (w stanie gotowości), 234 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 400/800 mA
• wydajność prądowa zasilacza: 1,2A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 173 x 106 mm
• waga: 211 g

Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.
Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-4 P):


• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
  • centrale alarmowe produkowane przez firmę SATEL
  • moduły rozszerzające produkowane przez firmę SATEL
  •  moduły komunikacyjne GSM produkowane przez firmę SATEL
  • kontrolery przejścia ACCO z zasilaczem i bez
  •  centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 16V lub 18V.

Specyfikacja techniczna:


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora(T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

Manipulator przewodowy Satel INT-KSG2R-B (kolor obudowy: czarny) pozwala na łatwą i sprawną obsługę zaawansowanych systemów alarmowych i automatyki domowej wykorzystujących możliwości central z serii INTEGRA (wersja oprogramowania 1.21 lub nowsza) oraz Perfecta 64 M.
Posiada duży graficzny wyświetlacz z podświetleniem oraz klawiaturę dotykową, obsługiwaną za pomocą gestów używanych także w smartfonach (dotknij i przytrzymaj, dotknij i przesuń w górę/dół/prawo/lewo). Wbudowany czytnik kart zbliżeniowych Mifare (obsługiwany w systemie Integra) pozwala na obsługę poprzez brelok/kartę zbliżeniową. Diody LED informują o stanie systemu, a przetwornik piezoelektryczny zapewnia sygnalizację dźwiękową.
Panel wyposażono także w 2 programowalne wejścia przewodowe (system Integra) umożliwiające obsługę czujek NO/NC, roletowych, wstrząsowych, a także obsługę konfiguracji EOL/2EOL/3OEL (dot. Integra Plus).
Istnieje możliwość podłączenia urządzenia do magistrali RS-485 (aktualizacja oprogramowania).
Manipulator posiada zabezpieczenie antysabotażowe przed otwarciem obudowy i oderwaniem od podłoża.

Cechy produktu (INT-KSG2R-B):


• duży, czytelny wyświetlacz graficzny z podświetleniem
• podświetlana, dotykowa klawiatura ułatwiająca obsługę w nieoświetlonych pomieszczeniach: 12 klawiszy (oznaczonych zgodnie ze standardem telefonicznym, przeznaczonych do wprowadzania danych), 4 klawisze funkcyjne (INTEGRA: wybór funkcji; PERFECTA 64 M: załączenie / wyłączenie czuwania), 3 klawisze do wywołania alarmu (pożar / wezwanie pomocy medycznej / napad), 4 klawisze do uruchamiania makropoleceń, obsługa gestu przesuwania (poruszanie się po menu)
• konfigurowalny wygaszacz z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur
• sterowanie systemem alarmowym przy użyciu makropoleceń uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• diody LED informujące o stanie systemu
• wbudowany czytnik kart zbliżeniowych MIFARE (obsługiwany w systemie INTEGRA) – do przyszłych zastosowań
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie (wbudowany przetwornik piezoelektryczny)
• współpraca z centralami z rodziny INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.21 lub nowszy) i centralą PERFECTA 64 M
• 2 programowalne wejścia przewodowe (obsługiwane w systemie INTEGRA): obsługa czujek typu NO i NC oraz czujek roletowych i wstrząsowych, obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku central INTEGRA Plus), programowalna wartość rezystorów parametrycznych
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali)
• kolor: biały, dostępny także w kolorze białym (INT-KSG2R-W)
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża

Specyfikacja techniczna (INT-KSG2R-B):


• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 2
• ​temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 135 mA (w stanie gotowości), 155 mA (max.)
• ​wymiary obudowy: 132 x 129 x 17 mm
• ​waga: 224 g

W zestawie:


• centrala Satel INTEGRA 32 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy manipulator Satel INT-KSG2R-B (kolor obudowy - czarny) - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 - 1 szt;
• akumulator bezobsługowy 12V 7Ah;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) - wymagany moduł GSM / Ethernet, oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
