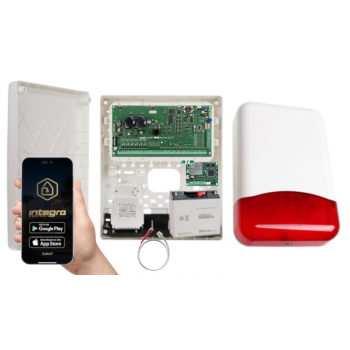

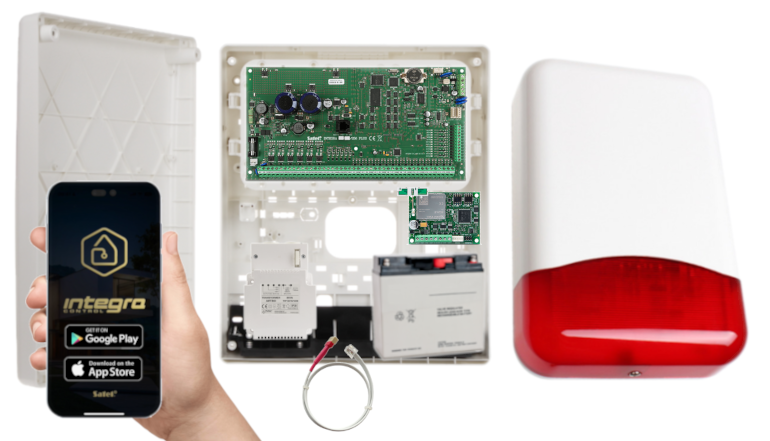

ZESTAW ALARMOWY SATEL INTEGRA 256 PLUS + OPU-3P + AWT800 + 17Ah + INT-GSM LTE + SYRENA TI700

Przewodowy system alarmowy oparty na INTEGRA 256 PLUS to zestaw, który zapewnia ochronę przed niepożądanymi zdarzeniami, ale także integruje funkcje alarmowe z możliwościami systemów automatyki domowej oraz kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ten system jest w stanie sprostać różnorodnym potrzebom - od prostych instalacji po zaawansowane systemy zabezpieczeń.
Z pełną zgodnością z wymaganiami EN50131 Grade 3, centrala INTEGRA 256 PLUS jest idealnym wyborem do realizacji zaawansowanych systemów zabezpieczeń, zwłaszcza w obiektach narażonych na szczególnie duże ryzyko włamania takich, jak banki, sklepy jubilerskie czy budynki użyteczności publicznej.
Zestaw wyposażono w moduł powiadomień, który umożliwia otrzymywanie powiadomień poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP. Dzięki temu użytkownicy są na bieżąco informowani o wszelkich wydarzeniach, nawet w przypadku swojej nieobecności, co umożliwia im szybką reakcję i podejmowanie odpowiednich działań w sytuacjach awaryjnych.


W zestawie:


• 1x centrala alarmowa Satel INTEGRA 256 PLUS wraz z akcesoriami;
• 1x moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT800;
• 1x akumulator bezobsługowy 12V 17Ah;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x kabel Satel RJ/PIN5.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych i manipulatora, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala Satel INTEGRA 256 PLUS obsługuje 16 do 256 wejść oraz 16 do 256 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, dotykowym, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Dzięki zgodności z wymaganiami normy EN50131 Grade 3, centrala doskonale sprawdzi się w realizacji zaawansowanych systemów zabezpieczenia w obiektach o szczególnie dużym zagrożeniu włamaniem (np. bankach, sklepach jubilerskich czy budynkach użyteczności publicznej). Wspomniana zgodność gwarantuje, że centrala spełnia najwyższe standardy bezpieczeństwa określone przez europejskie normy, co jest kluczowe dla obiektów o wysokim stopniu zagrożenia. Dzięki temu, instalacja systemu opartego na tej centrali zapewnia nie tylko skuteczną ochronę przed włamaniami, ale także daje pewność, że rozwiązanie to jest zgodne z najbardziej rygorystycznymi normami branżowymi.
Charakteryzują się też rozbudowaną funkcjonalnością, co pozwala na zastosowanie ich w systemach inteligentnego budynku i kontroli dostępu.

Cechy produktu (INTEGRA 256 PLUS):


• ​obsługa do 256 wejść z możliwością programowania rezystancji parametrycznej oraz obsługą linii 3EOL
• możliwość podziału systemu na 32 strefy oraz 8 partycji
• rozbudowa do 256 programowalnych wyjść
• pełna zgodność z normami serii EN50131 dla urządzeń Stopnia 3 (Grade 3)
• ​wbudowany zaawansowany zasilacz 2 A+1,5 A z rozbudowaną diagnostyką
• ​magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• ​64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 24575 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port USB do programowania za pomocą PC
• możliwość aktualizacji oprogramowania za pomocą komputera
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Specyfikacja techniczna (INTEGRA 256 PLUS):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 256
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 256
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+2
• manipulatory: do 8
• ekspandery: do 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania (głosowe/PAGER + SMS): 16+16
• komunikaty głosowe: 32
• definiowane przez instalatora komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 24575
• obciążalność wyjść programowalnych wysokoprądowych: 3000 mA
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 3000 mA
• obciążalność wyjścia +EX (+EX1 i +EX2): 3000 mA
• stopień zabezpieczenia wg EN 50131: Grade 3
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 20V AC (±15%), 50-60 Hz
• zalecany transformator: 75 VA
• pobór prądu z sieci 230V: 135 mA (w stanie gotowości), 400 mA (max.)
• pobór prądu z akumulatora: 130 mA (w stanie gotowości), 200 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• max. prąd ładowania akumulatora: 1500 mA
• wydajność prądowa zasilacza (zasilanie urządzeń + ładowanie akumulatora): 2000 mA + 1500 mA
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 320 g

Obudowa natynkowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Transformator Pulsar AWT800 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 16V, 18V lub 20V.

Specyfikacja techniczna (AWT800):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V lub 18V lub 20V
• moc: 80VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,4A
• prąd wyjściowy nominalny (I1/I2/I3): 5,0A / 4,5A / 4,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 630 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 100 x 137 x 70 mm

Moduł komunikacyjny GPRS Satel INT-GSM LTE umożliwia centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć 2G, 3G lub 4G. Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.
Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową, wykorzystując w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Moduł przesyła informacje w formie wiadomości SMS lub za pomocą usługi CLIP (na max. 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomości e-mail (na max. 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.

Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:


• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu GUARDX.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

INT-GSM LTE może współpracować z modułem ethernetowym ETHM-1 Plus (brak w zestawie; połączenie za pomocą RS-485). Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS).

Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485


Specyfikacja techniczna (INT-GSM LTE):


• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):
  • Dual Path Reporting, zgodny z EN 50136
  • zapasowy tor łączności
• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL
  • Android (w wersji 4.2.7 lub wyższej)
  • iOS (w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala Satel INTEGRA 256 PLUS - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT800 - 1 szt;
• akumulator bezobsługowy 12V 17Ah;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• kabel do programowania Satel RJ/PIN5 - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód miniUSB - brak w zestawie), zdalnie (GPRS) oraz z poziomu manipulatora - brak w zestawie (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
