ZESTAW ALARMOWY SATEL INTEGRA 128-WRL GSM INT-TSG2-W 12x BOSCH

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb od niewielkich systemów, po rozległe instalacje. Dużym atutem central INTEGRA są ich możliwości komunikacyjne w połączeniu z dodatkowymi modułami GSM oraz TCP/IP. Dzięki wbudowanemu modułowi GSM otrzymają Państwo dokładne powiadomienie SMS/CLIP o włamaniu, awarii itd. Dodatkowym atutem jest wbudowany interfejs bezprzewodowy ABAX, obsługujący np. bezprzewodowe czujniki, piloty, kontaktrony produkcji Satel pracujące na paśmie 868Mhz.

W zestawie:

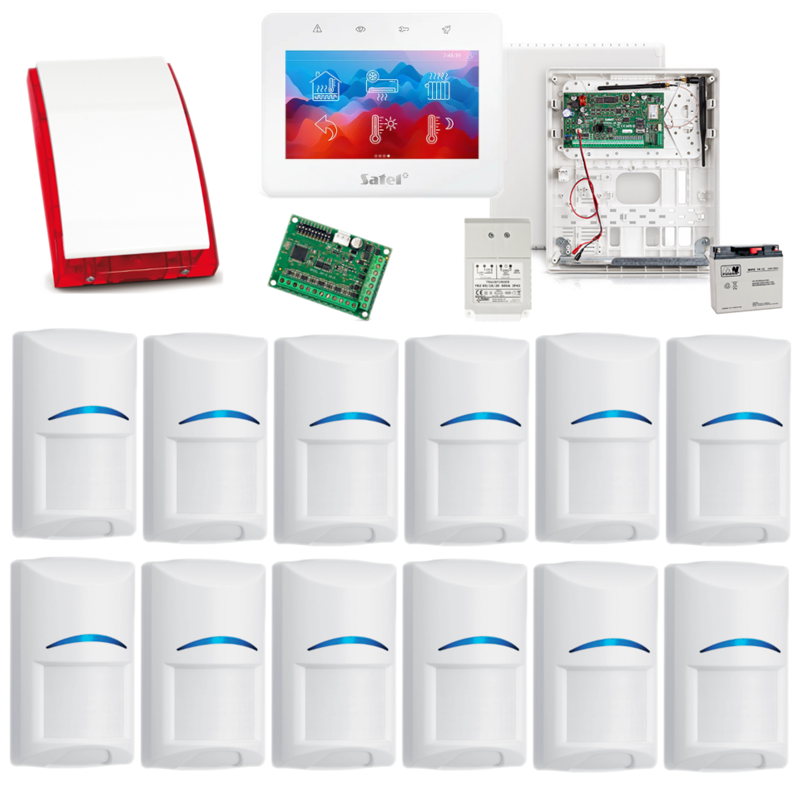

• 1x centrala alarmowa Satel INTEGRA 128-WRL wraz z akcesoriami;
• 1x antena Satel ANT-GSM-I;
• 1x antena Satel ANT-868;
• 1x obudowa plastikowa natynkowa Satel OPU-3P;
• 1x transformator Pulsar AWT682 (TRZ 60VA/18V/20V);
• 1x akumulator bezobsługowy 12V 18Ah;
• 1x przewodowy manipulator Satel INT-TSG2-W (kolor obudowy: biały);
• 1x ekspander wejść Satel INT-E;
• 12x przewodowa wewnętrzna czujka ruchu BOSCH Gen2 ISC-BPR2-W12;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R.



---



Centrala Satel INTEGRA 128-WRL obsługuje 8 do 128 wejść przewodowych i bezprzewodowych. Posiada wbudowany komunikator GSM/GPRS z funkcją monitoringu, powiadamiania i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 128-WRL):


• obsługa od 8 do 128 wejść przewodowych i bezprzewodowych
• wbudowany dwukierunkowy interfejs bezprzewodowy 868 MHz w technologii ABAX
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 8 do 128 programowalnych wyjść przewodowych i bezprzewodowych
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator GSM/GPRS z funkcjami monitoringu, powiadamiania i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem
• komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 21503 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 2 A z funkcjami ładowania akumulatora i diagnostyki
• kompatybilność z gamą akcesoriów i modułów INTEGRA oraz ABAX
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 128-WRL):


• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych:128
• wyjścia przewodowe programowalne: 8
• maksymalna liczba wyjść programowalnych:128
• pasmo częstotliwości pracy systemu ABAX: 868,0 MHz ÷ 868,6 MHz
• zasięg komunikacji radiowej (w terenie otwartym): do 500 m
• liczba obsługiwanych urządzeń bezprzewodowych: 48
• liczba obsługiwanych pilotów APT-100: 248
• wyjścia zasilające: 3
• magistrale komunikacyjne: 1+1
• manipulatory: do 8
• ekspandery: do 32
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16 000
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 21503
• obciążalność wyjść programowalnych wysokoprądowych: 2A (±10%)
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 0,5A (±10%)
• obciążalność wyjścia +EX: 0,5A (±10%)
• obciążalność wyjścia AUX: 0,5A (±10%)
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu z sieci 230V: 120 mA (w stanie gotowości), 300 mA (max.)
• pobór prądu z akumulatora: 280 mA (w stanie gotowości), 600 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 400/800 mA
• wydajność prądowa zasilacza: 2 A
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 192 x 106 mm
• waga (z obudową i akcesoriami): 2130 g

Obudowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.
Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:


• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• modułem GSM-X, MICRA,
• innymi urządzeniami ze złączem IPX.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4P, OPU-3P, OPU-2B.


Antena Satel ANT-868 przeznaczona jest do pracy z modułami systemu bezprzewodowego ABAX (stanowi wyposażenie m.in. centrali alarmowej INTEGRA 128-WRL). Posiada standardowe złącze typu SMA, dzięki czemu może być wykorzystana również w innych urządzeniach z takim złączem, działających na częstotliwości 868 MHz.
Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń.

Specyfikacja techniczna (ANT-868):


• częstotliwość pracy: 868 MHz
• złącze: RPSMA
• impedancja: 50 Ohm
• VSWR: <2,0
• straty odbiciowe dla 868 MHz: -24,2 dB
• temperatura pracy: -10 st. C ... +75 st. C
• wymiary: 130 x 10,5 (dł. x śr.)

Transformator Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.  Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm



---

Przewodowy manipulator Satel INT-TSG2-W (kolor obudowy: biały) dedykowany jest do systemów alarmowych INTEGRA, INTEGRA Plus oraz VERSA. Posiada szklany ekran pojemnościowy 4,3” z obsługą gestów oraz wielopoziomowy interfejs graficzny (do 24 ekranów dodatkowych), który umożliwia dopasowanie urządzenia do potrzeb użytkownika. Możesz wybrać wielkość ikon i ich rozmieszczenie, a także dopasować ich wygląd do przypisanej im funkcji. Skonfigurujesz kolor czcionki, podświetlenia, ikon, a nawet tło ekranu!
Oprócz podstawowych poleceń służących do włączania i wyłączania czuwania, INT-TSG2 pozwala jednym poleceniem uruchamiać nawet złożone sekwencje poleceń dzięki funkcjom MAKRO. Dzięki temu umożliwia korzystanie z funkcjonalności inteligentnego domu (dostępnej w centralach INTEGRA).
Zastosowany procesor nowej generacji jest nawet 4-krotnie szybszy w porównaniu do poprzedniego modelu (INT-TSG).
Manipulator zapewnia również szybki i łatwy dostęp do informacji o bieżącym stanie systemu. Dzięki możliwości wyświetlania informacji na wygaszaczu ekranu, wystarczy jedno spojrzenie, by wiedzieć czy system alarmowy czuwa, która jest godzina itp. W trybie ekranu statusu manipulator może też uruchomić pokaz zdjęć.
We współpracy z centralami Integra i Integra Plus zapewnia 2 programowalne wejścia przewodowe:


• obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych;
• obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus);
• programowanie wartości rezystorów parametrycznych.

Specyfikacja techniczna (INT-TSG2-W):


• pojemnościowy, szklany ekran dotykowy 4,3" z obsługą gestów
• rozdzielczość: 480x272, wyświetlanie 16,7 mln kolorów (true color)
• wielopoziomowy interfejs graficzny dostosowywany do potrzeb użytkownika (do 24 ekranów dodatkowych)
• możliwość konfigurowania i dostosowywania ekranów interfejsu do potrzeb użytkownika
• ponad 20 gotowych motywów graficznych
• możliwość stworzenia własnej kompozycji
• widżety umożliwiające obsługę manipulatora, sterowanie systemem alarmowym i urządzeniami automatyki podłączonymi do centrali alarmowej
• sterowanie systemem przy pomocy poleceń MAKRO uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• możliwość szybkiego uruchomienia alarmów NAPAD, POŻAR, POMOC
• współpraca z centralami z serii INTEGRA (INTEGRA Firmware 1.20 lub nowszy) i VERSA (VERSA Firmware 1.10 lub nowszy)
• wygaszacz ekranu z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur (INTEGRA, INTEGRA Plus)
• możliwość wyświetlania pokazu slajdów (funkcja fotoramki)
• diody LED informujące o bieżącym stanie systemu umieszczone nad ekranem
• 2 programowalne wejścia przewodowe (obsługiwane tylko przez centrale INTEGRA i INTEGRA Plus)
  • obsługa czujek typu NO i NC oraz czujek roletowych i wibracyjnych
  • obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku współpracy z centralą INTEGRA Plus)
  • programowanie wartości rezystorów parametrycznych
• wbudowany przetwornik piezoelektryczny do sygnalizacji dźwiękowej
• możliwość regulacji głośności sygnalizacji oraz podświetlenia ekranu z podziałem „dzień/noc”
• wbudowany czytnik kart pamięci microSD (przechowywanie zdjęć do fotoramki, tła ekranów dodatkowych) - obsługa kart microSD, microSDHC (brak w zestawie)
• styk sabotażowy reagujący na otwarcie obudowy i oderwanie od ściany
• dostępny również w kolorze czarnym (INT-TSG2-B)
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 3
• temperatura pracy: -10°C …+55°C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC
• pobór prądu: 100 mA (w stanie gotowości), 140 mA (max.)
• wymiary obudowy: 120 x 92 x 14 mm
• waga: 160g



---

Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (Gen2 ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (Gen2 ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Moduł wejść Satel INT-E dedykowany jest do central alarmowych INTEGRA, INTEGRA Plus, VERSA, VERSA Plus oraz PERFECTA, a także do centrali kontroli dostępu ACCO-NT. Urządzenie oferuje rozbudowę systemu o 8 przewodowych wejść, a także bezpośrednie podłączenie czujek roletowych i wibracyjnych. Dodatkowe wejście sabotażowe ułatwia wykrywanie nieautoryzowanego otwarcia obudowy, w której umieszczony jest moduł.

Cechy produktu (INT-E):


• rozbudowa systemu o 8 wejść
• obsługa konfiguracji:
  - NO, NC
  - EOL, 2EOL/NO, 2EOL/NC (tylko centrale alarmowe)
  - 3EOL (tylko INTEGRA Plus)
• programowanie wartości rezystancji parametrycznej (tylko centrale alarmowe)
• obsługa czujek wibracyjnych i roletowych (tylko centrale alarmowe)
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali)

Specyfikacja techniczna (INT-E):


• obciążalność wyjścia +12V: 2,5A / 12V DC
• stopień zabezpieczenia wg EN 50131 (bez zasilacza): Grade 3
• stopień zabezpieczenia wg EN 50131 (z zasilaczem APS-412): Grade 2
• klasa środowiskowa wgEN50130-5: II
• temperatura pracy: -10 st. C... +55 st. C
• max. wilgotność: 93% (+/- 3%)
• napięcie zasilania: 12V DC (+/- 15%)
• pobór prądu: 35 mA (stan gotowości), 80 mA (max.)
• wymiary: 80 x 57 mm
• waga: 47 g



---

Przewodowy, optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do& montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem

Specyfikacja techniczna (SP-4001R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel INTEGRA 128-WRL - 1 szt;
• antena Satel ANT-GSM-I - 1 szt;
• antena Satel ANT-868 - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3P - 1 szt;
• transformator Pulsar AWT682 (TRZ 60VA/18V/20V) – 1 szt;
• akumulator bezobsługowy 12V 18Ah – 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• ekspander wejść Satel INT-E - 1 szt;
• przewodowy manipulator Satel INT-TSG2-W (kolor obudowy: biały) - 1 szt;
• przewodowa, wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-W12 - 12 szt;
• przewodowy, zewnętrzny optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany P2/VID-BRK (ścienno-sufitowy).
