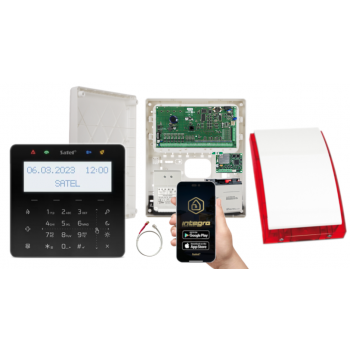

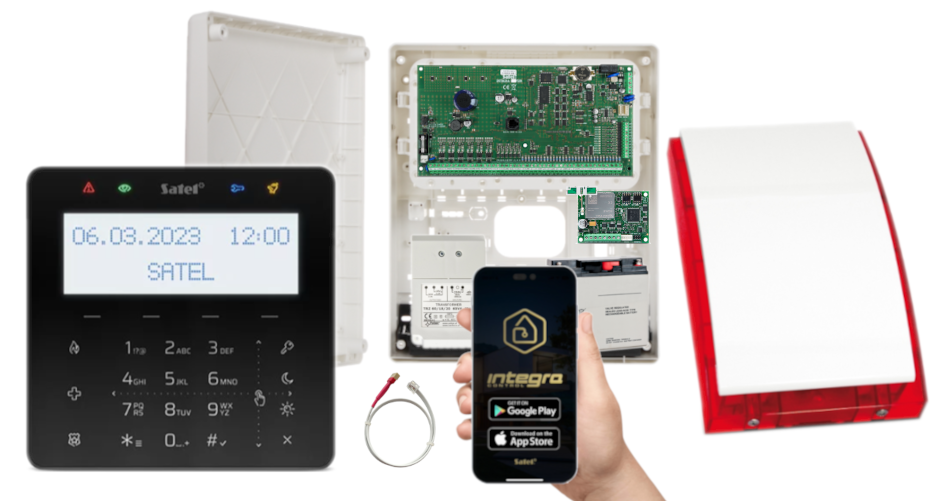

ZESTAW ALARMOWY SATEL INTEGRA 128 + INT-KSG2R-B + OPU-3P + AWT682 + 17Ah + INT-GSM LTE + SYRENA SP-4001R

Przewodowy zestaw alarmowy oparty na INTEGRA 128 stanowi zaawansowane rozwiązanie, które integruje funkcje alarmowe z możliwościami systemów automatyki domowej oraz kontroli dostępu. Dzięki ofercie modułów rozszerzeń, system ten oferuje szeroki zakres zastosowań, elastycznie dostosowując się do różnorodnych potrzeb – od prostych instalacji po zaawansowane systemy.
Zestaw wyposażono w moduł powiadomień, który umożliwia otrzymywanie powiadomień poprzez aplikację mobilną INTEGRA CONTROL, a także SMS lub CLIP. Dzięki temu, nawet w przypadku nieobecności, użytkownicy są informowani o wszelkich zdarzeniach i mogą natychmiast podjąć odpowiednie działania.


W zestawie:


• 1x centrala alarmowa Satel INTEGRA 128 wraz z akcesoriami;
• 1x przewodowy manipulator Satel INT-KSG2R-B (kolor obudowy - czarny);
• 1x moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT682;
• 1x akumulator bezobsługowy 12V 17Ah;
• 1x kabel Satel RJ/PIN5;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---

Centrala Satel INTEGRA 128 obsługuje 16 do 132 wejść oraz 16 do 128 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (INTEGRA 128):


• obsługa od 16 do 128 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 128 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 22 527 zdarzeń z funkcją wydruku
• obsługa do 240+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami ładowania akumulatora i diagnostyki
• opcja niezgłaszania do centrali alarmowej awarii serwera SATEL (INTEGRA Firmware 1.16 lub nowszy)

Specyfikacja techniczna (INTEGRA 128):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych:128
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych:128
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: do 8
• ekspandery: do 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 32
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 240 + 8
• timery: 64
• pamięć zdarzeń: 22527
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5   II
• temperatura pracy: -10…+55 °C
• max. wilgotność: 93±3%
• napięcie zasilania: 20V AC (±15%), 50-60 Hz
• zalecany transformator: 60 VA
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3 A
• napięcie wyjściowe zasilacza: 10,5…14 V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga (z obudową i akcesoriami): 341 g

Obudowa natynkowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g

Transformator Pulsar AWT682 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm

Manipulator przewodowy Satel INT-KSG2R-B (kolor obudowy: czarny) pozwala na łatwą i sprawną obsługę zaawansowanych systemów alarmowych i automatyki domowej wykorzystujących możliwości central z serii INTEGRA (wersja oprogramowania 1.21 lub nowsza) oraz Perfecta 64 M.
Posiada duży graficzny wyświetlacz z podświetleniem oraz klawiaturę dotykową, obsługiwaną za pomocą gestów używanych także w smartfonach (dotknij i przytrzymaj, dotknij i przesuń w górę/dół/prawo/lewo). Wbudowany czytnik kart zbliżeniowych Mifare (obsługiwany w systemie Integra) pozwala na obsługę poprzez brelok/kartę zbliżeniową. Diody LED informują o stanie systemu, a przetwornik piezoelektryczny zapewnia sygnalizację dźwiękową.
Panel wyposażono także w 2 programowalne wejścia przewodowe (system Integra) umożliwiające obsługę czujek NO/NC, roletowych, wstrząsowych, a także obsługę konfiguracji EOL/2EOL/3OEL (dot. Integra Plus).
Istnieje możliwość podłączenia urządzenia do magistrali RS-485 (aktualizacja oprogramowania).
Manipulator posiada zabezpieczenie antysabotażowe przed otwarciem obudowy i oderwaniem od podłoża.

Cechy produktu (INT-KSG2R-B):


• duży, czytelny wyświetlacz graficzny z podświetleniem
• podświetlana, dotykowa klawiatura ułatwiająca obsługę w nieoświetlonych pomieszczeniach: 12 klawiszy (oznaczonych zgodnie ze standardem telefonicznym, przeznaczonych do wprowadzania danych), 4 klawisze funkcyjne (INTEGRA: wybór funkcji; PERFECTA 64 M: załączenie / wyłączenie czuwania), 3 klawisze do wywołania alarmu (pożar / wezwanie pomocy medycznej / napad), 4 klawisze do uruchamiania makropoleceń, obsługa gestu przesuwania (poruszanie się po menu)
• konfigurowalny wygaszacz z możliwością wyświetlania zegara, daty, stanów elementów systemu (stref, wejść, wyjść), temperatur
• sterowanie systemem alarmowym przy użyciu makropoleceń uruchamiających w centrali szereg różnorodnych funkcji (w tym automatyki budynkowej)
• diody LED informujące o stanie systemu
• wbudowany czytnik kart zbliżeniowych MIFARE (obsługiwany w systemie INTEGRA) – do przyszłych zastosowań
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie (wbudowany przetwornik piezoelektryczny)
• współpraca z centralami z rodziny INTEGRA i INTEGRA Plus (INTEGRA Firmware 1.21 lub nowszy) i centralą PERFECTA 64 M
• 2 programowalne wejścia przewodowe (obsługiwane w systemie INTEGRA): obsługa czujek typu NO i NC oraz czujek roletowych i wstrząsowych, obsługa konfiguracji EOL, 2EOL i 3EOL (3EOL w przypadku central INTEGRA Plus), programowalna wartość rezystorów parametrycznych
• możliwość podłączenia do magistrali RS-485 (aktualizacja oprogramowania za pośrednictwem magistrali)
• kolor: biały, dostępny także w kolorze białym (INT-KSG2R-W)
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża
• klasa środowiskowa wg EN50130-5: II
• stopień zabezpieczenia wg EN 50131: Grade 2
• ​temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 135 mA (w stanie gotowości), 155 mA (max.)
• ​wymiary obudowy: 132 x 129 x 17 mm
• ​waga: 224 g

Moduł komunikacyjny GPRS Satel INT-GSM LTE umożliwia centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć 2G, 3G lub 4G. Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.
Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową, wykorzystując w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Moduł przesyła informacje w formie wiadomości SMS lub za pomocą usługi CLIP (na max. 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomości e-mail (na max. 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.

Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:


• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu GUARDX.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

INT-GSM LTE może współpracować z modułem ethernetowym ETHM-1 Plus (brak w zestawie; połączenie za pomocą RS-485). Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS).

Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485


Specyfikacja techniczna (INT-GSM LTE):


• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):
  • Dual Path Reporting, zgodny z EN 50136
  • zapasowy tor łączności
• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL
  • Android (w wersji 4.2.7 lub wyższej)
  • iOS (w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g

Optyczno-akustyczny przewodowy sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Specyfikacja techniczna (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala Satel INTEGRA 128 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy manipulator Satel INT-KSG2R-B (kolor obudowy - czarny) - 1 szt;
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena Satel ANT-LTE-I - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 17Ah;
• kabel do programowania Satel RJ/PIN5 - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) - wymagany moduł GSM / Ethernet, oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
