ZESTAW ALARMOWY SATEL CA-5 KPL LED-S 3x BOSCH UCHWYT UNI SPARTAN

Przewodowy system alarmowy oparty na centrali Satel CA-5 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania.

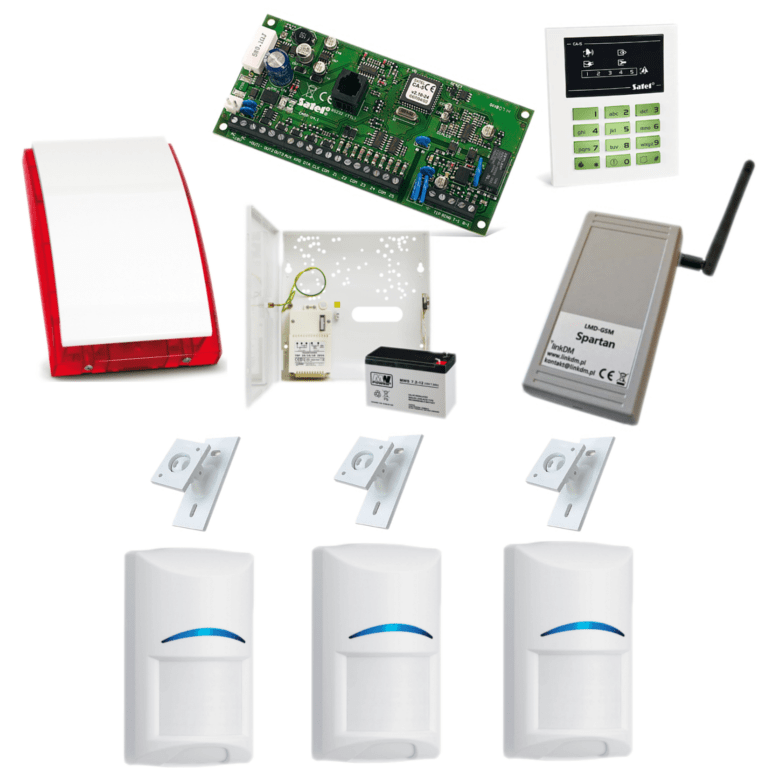

W zestawie:


• 1x centrala alarmowa Satel CA-5 wraz z akcesoriami;
• 3x czujka przewodowa, wewnętrzna Bosch Gen2 ISC-BPR2-W12;
• 3x uchwyt uniwersalny do czujek;
• 1x przewodowy manipulator Satel CA-5 KLED-S;
• 1x moduł powiadamiania LinkDM LMD-GSM Spartan;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala Satel CA-5 przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych. Oferuje ona możliwość współpracy z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

Cechy produktu (CA-5):


• 5 wejść:
  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  - wybór typów reakcji
• 3 wyjścia (w tym 2 programowalne)
• port RS-232 (TTL) - gniazdo RJ
• komunikator telefoniczny
• sterowanie systemem: manipulator LCD lub LED
• programowanie ustawień centrali:
  - lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  - zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  - 1 hasło administratora
  - do 5 haseł pozostałych użytkowników
  - 1 hasło serwisowe
  - możliwość ograniczania zakresu uprawnień dla niektórych haseł
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej
• zaawansowana analiza sygnału centrali telefonicznej:
  - rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  - inteligentne ponawianie próby transmisji danych
  - programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-5):


• napięcie zasilania płyty głównej: 18 V AC ± 10% 50 Hz
• nominalne napięcie zasilacza: 12 V DC
• pobór prądu przez płytę główną: 80 mA
• liczba wejść programowalnych: 5
• liczba wyjść programowalnych: 2
• obciążalność wyjścia alarmowego OUT1: 1,1 A
• obciążalność wyjść OUT2 i OUT3: 50 mA
• obciążalność wyjść zasilających AUX i KPD: 350 mA
• całkowita wydajność zasilacza: 1,2 A
• zasilanie rezerwowe (zalecane) akumulator: 12 V / 7 Ah
• prąd ładowania akumulatora: 350 mA
• napięcie odcięcia akumulatora: 9,5 V ±0,3 V
• zabezpieczenie akumulatora: 2,5 A
• temperatura pracy:  -10 st. C … +55 st. C
• wymiary płyty głównej: 147 x 70 mm
• waga płyty głównej: 150 g

Przewodowy manipulator Satel CA-5 KLED-S  służy do codziennej obsługi systemów bazujących na centrali CA-5. Jest to urządzenie o niewielkich wymiarach, w którym stan systemu alarmowego jest precyzyjnie określany poprzez wskazania diod LED. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC. Zielone podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (CA-5 KLED-S):


• diody LED informujące o stanie wejść i systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (CA-5 KLED-S):


• napięcie zasilania 12V DC
• wymiary obudowy 80 x 95 x 20 mm
• temperatura pracy -10 °C...+55 °C
• pobór prądu w stanie gotowości 15 mA
• waga: 76 g



---



Przewodowa wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji ignorowania zwierząt domowych.

Cechy produktu (Gen2 ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (Gen2 ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---

Uniwersalny moduł powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania LinkDM LMD-GSM Spartan umożliwia zdalne sterowanie urządzeniami podłączonymi do jego wyjść za pomocą komend SMS. Obsługuje 250 numerów przydzielanych do 4 grup, służących do informowania 8 pierwszych numerów o zmianie stanu na 5 wejściach cyfrowych za pomocą SMS i CLIP. Wykorzystuje przemysłowy moduł GSM i inteligentny algorytm automatyzacji wejść i 4 wyjść przekaźnikowych. Posiada diody LED informujące o statusie działania modułu GSM i nadawanych komunikatów - umożliwia zdalne lub lokalne zablokowanie nadawania komunikatów.
Funkcjonalność badania sabotażu (naruszenia integralności) obudowy w czasie rzeczywistym odbywa się poprzez wykrywanie zwolnienia stanu przełącznika sabotażowego, podłączonego na stałe do We5, które domyślnie pracuje jako regularne wejście cyfrowe.
Konfiguracja urządzenia jest dokonywana przez kabel mini USB (brak w zestawie) w systemie Windows przy użyciu dedykowanego oprogramowania: Programator Link GSM Spartan (do pobrania ze strony producenta).
Urządzenie należy montować w metalowej obudowie w celu spełnienia wymagań Unii Europejskiej w zakresie LVD i EMC. Dotyczą one przestrzegania zasad zasilania, zabudowy i ekranowania, ponieważ urządzenie jest źródłem fal elektromagnetycznych i w specyficznych konfiguracjach może zakłócać inne urządzenia radiowe.

Cechy produktu:


• obsługa 250 użytkowników dla 4 grup konfiguracji urządzenia i zdalnego sterowania wejść / wyjść
• powiadamianie komunikatami SMS / CLIP o zdarzeniach rejestrowanych przez 5 wejść cyfrowych, programowanych jako HIGH lub LOW (naruszenie lub powrót domyślnej polaryzacji)
• wejścia cyfrowe 0-15VDC reagujące oddzielnym komunikatem na przejście do stanu niskiego i wysokiego dla 8 pierwszych numerów, trwające określony czas naruszenia i powrotu z rozdzielczością 50 milisekund
• konfiguracja wartości napięcia progów przejścia między stanem niskim i wysokim na każdym wejściu z uwzględnieniem histerezy pomiaru
• możliwość sprzętowego narzucenia napięcia na wejściach i konfiguracji styków na wyjściach poprzez zworki (jumper) według schematu
• wykrywanie sabotażu obudowy poprzez zwolnienie wbudowanego przełącznika na linii We5, które działa jako regularne (cyfrowe) lub sabotażowe wejście
• możliwość ograniczenia liczby komunikatów SMS o zmianie stanu wejść w wybranym czasie
• funkcja trybu samolotowego (opcja braku nadawania komunikatów)
• rozbudowane zdalne sterowanie urządzeniem poprzez komendy SMS
• komunikat testowy transmisji przesyłany w określonych odstępach czasu, dla wiadomości SMS opcjonalnie z pełnym raportem o stanie urządzenia
• diody LED informujące o statusie działania modułu GSM i nadawanych komunikatów - umożliwia zdalne lub lokalne zablokowanie nadawania komunikatów.
• harmonogram pracy użytkowników grup dla autoryzacji połączeń przychodzących według wybranych dni i godzin
• zegar synchronizowany na bieżąco z datą i czasem dostarczanymi przez operatora sieci umożliwia zapis do 500 logów z datą i opisem w pamięci
• możliwość autoryzacji poł. przychodzących z obcych numerów jako jedna z grup
• zmiana stanu wyjść (przekaźniki) na stałe lub czasowo za pomocą SMS / CLIP po reakcji na wejściach lub według skonfigurowanego schematu automatyzacji (czasowy i/lub funkcyjny w czasie rzeczywistym) umożliwia inteligentne sterowanie urządzeniem zewnętrznym
• możliwość przesyłania nierozpoznanych otrzymanych SMS na wybrany numer
• wykrywanie i próby odzyskania utraconej rejestracji u operatora sieci, badanie stabilności sygnału (jamming)
• deklarowanie czasu reakcji osobno dla naruszenia i powrotu polaryzacji każdego wejścia cyfrowego
• automatyzuje działanie wyjść i wejść według konfigurowalnego algorytmu czasowego (3 regulatory wg wybranego czasu i dni tygodnia) oraz funkcyjnego (8 profili po 8 argumentów dla 40 elementów), opcjonalnie w czasie rzeczywistym
• funkcje nadzorowania kosztów SMS, rejestracji u operatora sieci oraz stabilności sygnału
• możliwość tymczasowej blokady wejść przez zdalne sterowanie lub automatyzację
• możliwość załączania każdego wyjścia na zadeklarowany czas (po upłynięciu wyjście zostanie natychmiast wyłączone) i/lub po podaniu jego zadeklarowanej nazwy
• intuicyjna obsługa poprzez diody LED, komendy SMS i programowanie przez interfejs
• możliwość konfiguracji i zdalnego sterowania urządzeniem komendami SMS (20 komend)
• obsługa kodów USSD do kontroli stanu konta oraz usług na karcie SIM
• możliwość ręcznej geolokalizacji urządzenia na podstawie zdalnego komunikatu podającego dane o komórkach GSM, z którymi moduł nawiązuje komunikację po sieci
• międzynarodowe oprogramowanie pozwala urządzeniu na pracę i komunikację w języku polskim oraz angielskim

Specyfikacja techniczna:


• zabezpieczenie układu: bezpiecznik polimerowy zasilania DC (powracający), warystor 30V DC
• typ wejść: cyfrowe (analogowe działające logicznie jako cyfrowe stałoprądowe) zakres pracy od 0-15V DC (zabezpieczenie przed ładunkami elektrostatycznymi) progi napięciowe deklarowane w programie konfiguracynym
• rezystancja wejść: 30 kOhm
• napięcie na niepobudzonych liniach 0V lub ok. 6-8V (konfiguracja sprzętowa zworkami)
• obciążenie wyjść: 1A/30V DC max. (przekaźnik monostabilny)
• częstotliwość pracy, moc nadawania: -109dBm (GSM850, EGSM900), -108dBm (DCS1800, PCS1900)
• temperatura pracy: -10 st. C ... +55 st. C
• zasilanie: 10-15V DC, max. 2A (zalecane 12V) możliwość pracy w zakresie 9-25VDC (wejścia muszą pracować w swoim zakresie)
• pobór prądu: 40-100 mA (w zależności od ilości załączonych wyjść) 400 mA (średni transmisji) 2A max.
• wymiary (obudowa uniwersalna): 130 x 70 x 30 mm



---



Zewnętrzny optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SP-4001 R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem

Specyfikacja techniczna (SP-4001 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-5 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Bosch Gen2 ISC-BPR2-W12 - 3 szt;
• uchwyt uniwersalny do czujek - 3 szt;
• przewodowy manipulator Satel CA-5 KLED-S – 1 szt;
• moduł powiadamiania LinkDM LMD-GSM Spartan - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program Programator Link GSM Spartan, wymagany przewód miniUSB - brak w zestawie.
