ZESTAW ALARMOWY SATEL CA-5 KPL LED-S 3x BOSCH UCHWYT UNI GSM2000 TI700

Przewodowy system alarmowy oparty na centrali Satel CA-5 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania.

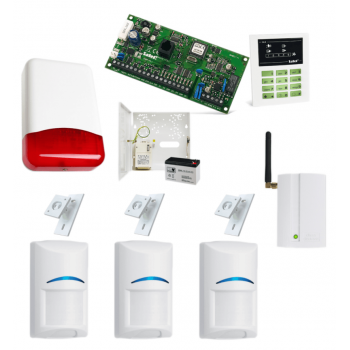

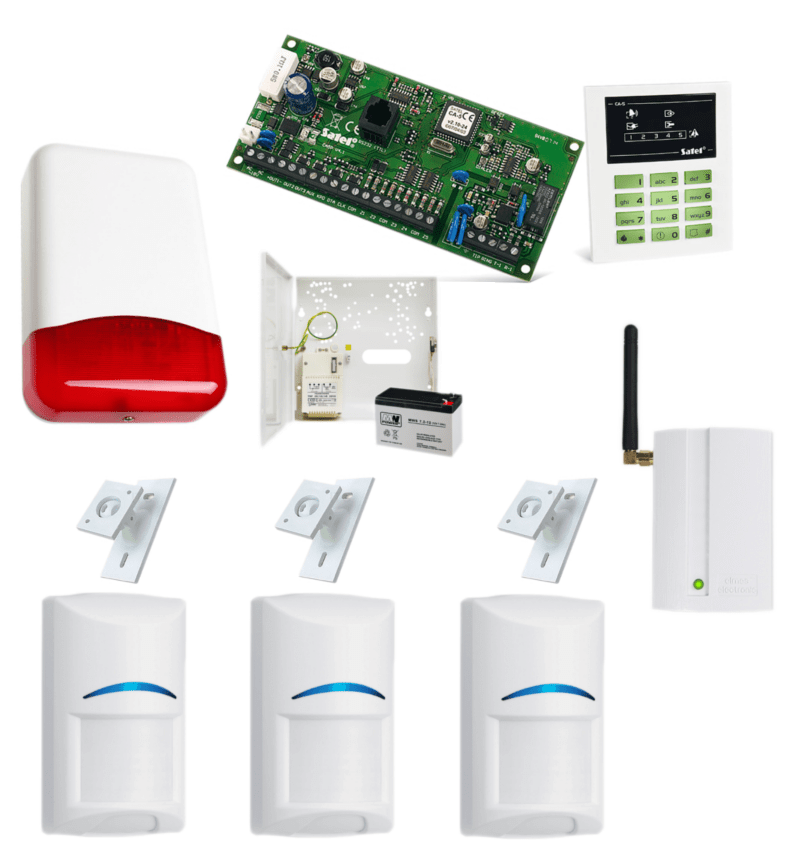

W zestawie:


• 1x centrala alarmowa Satel CA-5 wraz z akcesoriami;
• 3x czujka przewodowa, wewnętrzna Bosch Gen2 ISC-BPR2-W12;
• 3x uchwyt uniwersalny do czujek;
• 1x przewodowy manipulator Satel CA-5 KLED-S;
• 1x moduł powiadamiania Elmes GSM2000 z anteną GSM;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala Satel CA-5 przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych. Oferuje ona możliwość współpracy z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

Cechy produktu (CA-5):


• 5 wejść:
  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  - wybór typów reakcji
• 3 wyjścia (w tym 2 programowalne)
• port RS-232 (TTL) - gniazdo RJ
• komunikator telefoniczny
• sterowanie systemem: manipulator LCD lub LED
• programowanie ustawień centrali:
  - lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  - zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  - 1 hasło administratora
  - do 5 haseł pozostałych użytkowników
  - 1 hasło serwisowe
  - możliwość ograniczania zakresu uprawnień dla niektórych haseł
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej
• zaawansowana analiza sygnału centrali telefonicznej:
  - rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  - inteligentne ponawianie próby transmisji danych
  - programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-5):


• napięcie zasilania płyty głównej: 18 V AC ± 10% 50 Hz
• nominalne napięcie zasilacza: 12 V DC
• pobór prądu przez płytę główną: 80 mA
• liczba wejść programowalnych: 5
• liczba wyjść programowalnych: 2
• obciążalność wyjścia alarmowego OUT1: 1,1 A
• obciążalność wyjść OUT2 i OUT3: 50 mA
• obciążalność wyjść zasilających AUX i KPD: 350 mA
• całkowita wydajność zasilacza: 1,2 A
• zasilanie rezerwowe (zalecane) akumulator: 12 V / 7 Ah
• prąd ładowania akumulatora: 350 mA
• napięcie odcięcia akumulatora: 9,5 V ±0,3 V
• zabezpieczenie akumulatora: 2,5 A
• temperatura pracy:  -10 st. C … +55 st. C
• wymiary płyty głównej: 147 x 70 mm
• waga płyty głównej: 150 g

Przewodowy manipulator Satel CA-5 KLED-S  służy do codziennej obsługi systemów bazujących na centrali CA-5. Jest to urządzenie o niewielkich wymiarach, w którym stan systemu alarmowego jest precyzyjnie określany poprzez wskazania diod LED. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC. Zielone podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (CA-5 KLED-S):


• diody LED informujące o stanie wejść i systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (CA-5 KLED-S):


• napięcie zasilania 12V DC
• wymiary obudowy 80 x 95 x 20 mm
• temperatura pracy -10 °C...+55 °C
• pobór prądu w stanie gotowości 15 mA
• waga: 76 g



---



Przewodowa wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji ignorowania zwierząt domowych.

Cechy produktu (Gen2 ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (Gen2 ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---

Moduł Elmes GSM2000 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS,CLIP i aplikacji. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść.
Moduł wymaga konfiguracji w programie GSM2 Configurator. Przed rozpoczęciem tego procesu zalecamy aktualizację oprogramowania do najnowszej wersji. Wszystkie pliki do pobrania znajdują się na stronie producenta.
Można go też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS - system Android).

Cechy produktu:


• zintegrowany moduł telefonii komórkowej GSM 900/1800 Mhz
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
• sterowanie wyjściami modułu za pomocą SMS/CLIP/aplikacji przychodzącymi z 2048 telefonów
• sterowanie wyjściami modułu poprzez naruszenie wejść
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
• zdalne dodawanie i usuwanie telefonów za pomocą SMS
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone)
• zdalne wykonywanie komend AT
• ograniczenie ilości komunikatów SMS w ciągu doby
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu

Specyfikacja techniczna:


• zintegrowany moduł nadawczo-odbiorczy GSM
• 4 wejścia o poziomie napięcia 0~15V (względem masy tj. zacisku „-” zasilania)
• powiadomienie do 6 telefonów
• 4 wyjścia przekaźnikowe typu NO/NC, o obciążalności 0,5A / 130VAC, 1A / 30VDC
• sterowanie wyjściami z maksymalnie 2048 telefonów
• zakres temperatur pracy: -20 st. C - +70 st. C
• zasilanie: 10-20 VDC o wydajności prądowej 1A minimum
• prąd spoczynkowy: 6 mA
• wymiary zewnętrzne: 96/63/28 mm bez anteny



---



Zewnętrzny sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażone: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-5 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Bosch Gen2 ISC-BPR2-W12 - 3 szt;
• uchwyt uniwersalny do czujek - 3 szt;
• przewodowy manipulator Satel CA-5 KLED-S – 1 szt;
• moduł powiadamiania Elmes GSM2000 - 1 szt;
• antena do modułu GSM - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program GSM2 Configurator, wymagany przewód miniUSB - brak w zestawie.
