ZESTAW ALARMOWY SATEL CA-10 LCD 7 CZUJEK PARADOX

Przewodowy system alarmowy oparty na centrali Satel CA-10 przeznaczony jest do ochrony średniej wielkości obiektów, wykorzystujących podział systemu na odrębne strefy (cztery). Oferuje podstawowe możliwości rozbudowy oraz umożliwia współpracę z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

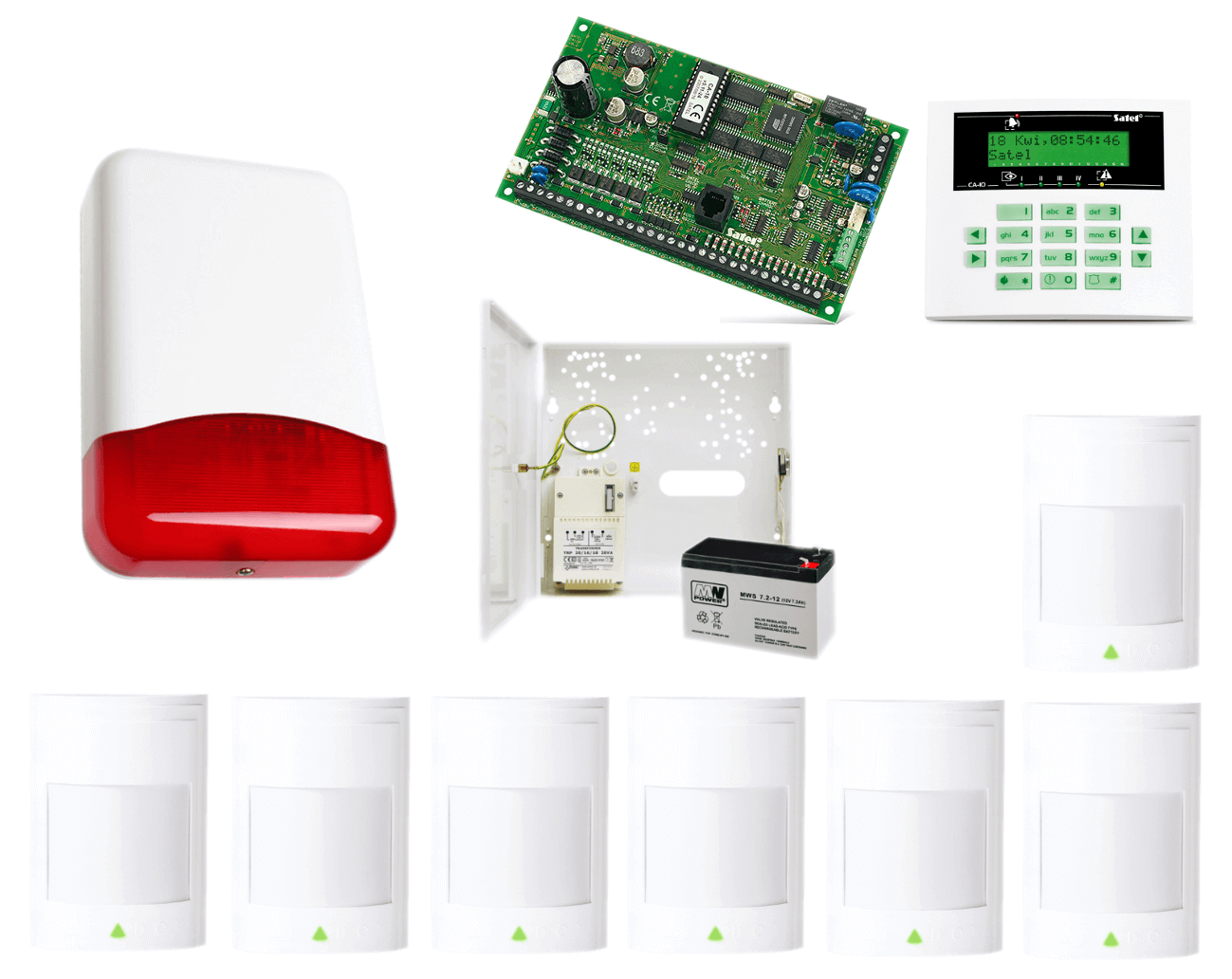

W zestawie:


• 1x centrala Satel CA-10 P wraz z akcesoriami;
• 7x czujka przewodowa, wewnętrzna Paradox PRO+;
• 1x przewodowy manipulator Satel CA-10 KLCD-S;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---



Centrala alarmowa Satel CA-10 P oferuje podstawowe możliwości rozbudowy oraz umożliwia współpracę z zewnętrznymi modułami komunikacyjnymi GSM/GPRS. System alarmowy oparty na niej przeznaczony jest do ochrony średniej wielkości obiektów, wykorzystujących podział systemu na odrębne strefy (4).

Cechy produktu (CA-10 P):


• maksymalnie 16 wejść (6 wejść na płycie), rozbudowa poprzez CA-10 E (o kolejne 6 wejść), każdy manipulator ma dodatkowe 2 wejścia
  • wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  • wybór typów reakcji
  • kontrola obecności i poprawności działania czujek
• 6 programowalnych wyjść
• 4 strefy
• port RS-232 (gniazdo RJ)
• komunikator telefoniczny
• sterowanie systemem:
  • manipulator LCD lub LED
  • telefon (jeżeli zainstalowany jest moduł MST-1)
• programowanie ustawień centrali:
  • lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  • zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  • do 4 haseł administratora (1 hasło dla każdej strefy)
  • łącznie do 28 haseł pozostałych użytkowników (maksymalnie do 12 w każdej strefie)
  • 1 hasło serwisowe
  • możliwość definiowania dla haseł uprawnień określających zakres dostępu do systemu
• 4 timery
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• funkcja wydruku zdarzeń
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorujących
• powiadamianie:
  • 8 numerów telefonów
  • 1 komunikat głosowy
  • 4 komunikaty tekstowe
• odpowiadanie na telefon i informowanie o stanie systemu
• zaawansowana analiza sygnału centrali telefonicznej:
  • rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  • inteligentne ponawianie próby transmisji danych
  • programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-10 P):


• obciążalność wyjść OUT1...OUT4 i +KPD: 2,2 A
• obciążalność wyjść OUT5 i OUT6: 50 mA
• całkowita wydajność zasilacza: 1,7 A
• zalecane zasilanie rezerwowe (akumulator): 12 V/17 Ah
• prąd ładowania akumulatora (przełączany): 350/700 mA
• napięcie odcięcia akumulatora: 10,5 V
• zabezpieczenie akumulatora: bezpiecznik polimerowy 2,5 A
• temperatura pracy: -10ºC …+55ºC
• napięcie zasilania: 18V AC (± 10%)
• nominalne napięcie zasilacza płyty głównej: 12V DC (brak w zestawie)
• pobór prądu przez płytę główną (średnio): 95 mA
• wymiary płytki elektroniki: 173 x 102 mm
• rozstaw otworów montażowych płyty głównej: 162,6x91,5 mm
• waga: 223 g

Przewodowy manipulator Satel CA-10 KLCD-S służy do codziennej obsługi systemów bazujących na centrali CA-10. Komunikaty tekstowe pojawiające się na wyświetlaczu LCD oraz wskazania diod LED umożliwiają precyzyjne określenie stanu systemu alarmowego. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC.
Urządzenie wyposażone jest w 2 wejścia oraz złącze RS-232, które umożliwia łatwe programowanie opcji manipulatora, definiowanie nazw i treści komunikatów. Zielone podświetlenie przycisków oraz wyświetlacza LCD zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (CA-10 KLCD-S):


• diody LED informujące o stanie stref i systemu
• ​alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• 2 wejścia
• sygnalizacja utraty łączności z centralą
• łącze RS-232 do łatwego programowania opcji manipulatora, nazw i treści komunikatów

Specyfikacja techniczna (CA-10 KLCD-S):


• temperatura pracy: -10°C ...+55°C
• napięcie zasilania: 12V DC
• wymiary obudowy: 115 x 95 x 25 mm ​
• pobór prądu: 50 mA (stan gotowości), 170 mA (max.)



---

Analogowa, wewnętrzna czujka ruchu PIR Paradox PRO+ posiada podwójny detektor PIR o polu detekcji 11 x 11 m. Wyróżnia się bardzo wysoką stabilnością pracy i odpornością na fałszywe alarmy. Czujka posiada też automatyczną kompensację temperatury o wysoką odporność na zakłócenia RFI i EMI. Przeznaczona jest do zastosowań wewnętrznych.

Specyfikacja techniczna (Paradox PRO+):


• pole detekcji: 11m x 11m, kąt detekcji 110°
• podwójny element PIR
• analiza Auto Pulse
• optyka Fresnela wymienna
• technologia przetwarzania sygnałów impulsowych
• automatyczna kompensacja temperatury
• wysoka odporność na zakłócenia EMI i RFI
• temperatura pracy: -20°C - +50°C
• wysokość instalacji: 2,1-2,7m
• zasilanie: 11 ÷ 16 VDC
• pobór prądu: 31mA (maksymalny)



---

Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg



---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-10 P - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Paradox PRO+ - 7 szt;
• przewodowy manipulator Satel CA-10 KLCD-S – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Polecany jest uchwyt uniwersalny.

** Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
