ZESTAW ALARMOWY ROPAM NeoLTE-IP-PS-SET 5x BINGO Plus TPR-4WS-P POWIADOMIENIE GSM

Zestaw alarmowy oparty na centrali Ropam NeoLTE-IP-PS to doskonałe rozwiązanie dla użytkowników poszukujących skutecznej i niezawodnej ochrony dla domu, biura lub małej firmy. System został zaprojektowany z myślą o maksymalnej funkcjonalności i wygodzie obsługi – zarówno lokalnie, jak i zdalnie.
Sercem zestawu jest nowoczesna centrala hybrydowa Ropam NeoLTE-IP-PS, która łączy w sobie przewodową i bezprzewodową (wymagany moduł Ari – brak w zestawie) obsługę systemu. Wbudowany komunikator GSM, moduł WiFi oraz modem LTE zapewniają pełną kontrolę nad systemem z każdego miejsca – za pośrednictwem aplikacji mobilnej RopamNeo. W skład zestawu wchodzi również manipulator dotykowy TPR-4WS-P z kolorowym wyświetlaczem LCD o przekątnej 4,3", który gwarantuje intuicyjne sterowanie systemem, a także syrena alarmowa zapewniającą głośną sygnalizację optyczno-akustyczną. Z kolei czujki Bingo Plus wyróżnia odporność na fałszywe alarmy i zwierzęta o wadze do 15kg.
Ten zestaw to idealne połączenie nowoczesnych technologii, funkcjonalności i estetyki. Ropam NeoLTE-IP-PS to gwarancja bezpieczeństwa, wygody i nowoczesnej komunikacji.

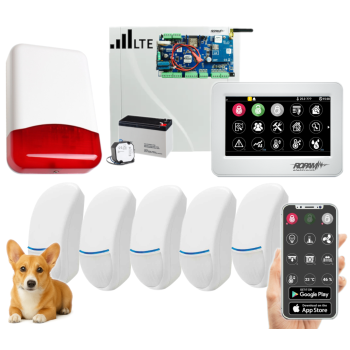

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-PS wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz AC/DC;
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS-P (kolor obudowy: biały);
• 5x czujka wewnętrzna przewodowa BINGO Plus (odporna na zwierzęta do 15 kg);
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700
• 1x akumulator bezobsługowy 7Ah 12V.



Zapraszamy na prezentację centrali Ropam

Możliwości systemu alarmowego:



---


Centrala alarmowa Ropam NeoLTE-IP-PS to zaawansowana centrala alarmowa zaprojektowana z myślą o nowoczesnych systemach zabezpieczeń dla domów, firm i obiektów wymagających zdalnej kontroli.
Łączy w sobie niezawodność komunikacji LTE, WiFi i GSM oraz elastyczność dzięki możliwości pracy w trybie przewodowym i bezprzewodowym (po rozbudowie o moduł Ari, brak w zestawie).
Intuicyjna konfiguracja, wszechstronna rozbudowa i dostęp online sprawiają, że to idealne rozwiązanie dla wymagających użytkowników.


Główne cechy funkcjonalne:

• 2 niezależne strefy z trybami czuwania: pełnym i nocnym
• obsługa do 32 użytkowników (1 główny + 31 dodatkowych kodów)
• obsługa do 8 numerów telefonów oraz 8 adresów e-mail
• do 4 paneli dotykowych (serii TPR-4) lub klawiatur TK-4 (brak w zestawie)

Wejścia i wyjścia

• 8-32 wejść programowalnych (rozbudowa przez ekspandery wejść / panele dotykowe)
• 8-24 wyjść programowalnych (również z możliwością rozbudowy przez ekspandery wyjść)

Komunikacja i łączność

• modem LTE: obsługa sieci 4G/2G
  • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
  • GSM: 850/900/1800/1900 MHz
• moduł WiFi: 802.11 b/g/n (2.4 GHz) – ze względu na wbudowaną antenę WiFi wymagany montaż w plastikowej obudowie O-R3P
• komunikacja IP:
  • kanał podstawowy: WiFi/LAN
  • kanał zapasowy: GPRS (automatyczne przełączanie)
• opcja połączenia przewodowego LAN - możliwe przez ekspander EXP-LAN (brak w zestawie)

Automatyka i zaawansowane funkcje

• 4 timery z kalendarzem – do sterowania i automatyzacji
• magistrala komunikacyjna RopamNET – podłączenie paneli dotykowych i modułów rozszerzeń
• magistrala TSR – podłączenie czujników temperatury i wilgotności
• LogicProcessor – tworzenie zaawansowanych funkcji logicznych

Obsługa i aktualizacja

• programowanie:
  • lokalnie: przez micro USB lub WiFi/ETH
  • zdalnie: przez GPRS lub IP
• obsługa kodów USSD – do kontroli kart pre-paid
• aktualizacja oprogramowania: przez kabel USB lub WiFi
• złącza zaciskowe: rozłączne, pogrupowane według funkcji



• zasilanie:
  • 17–20V AC lub 20–30V DC (III klasa izolacji)
  • wbudowany zasilacz buforowy 12V/1.5A

Cechy produktu (NeoLTE-IP-PS):


• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę), ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 1 magistrala komunikacyjna RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 17÷20V/AC lub 20÷30V/DC (III klasa izolacji), wbudowany zasilacz buforowy 12V/1.5A

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Ropam Monitoring Software (RMS), ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-PS):


• moc zasilacza (wydajność prądowa): 20W (1,5A)
• modem LTE: obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28), częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MH
• moduł WIFI: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temperatury: T1 - T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD: In = 1A (ciągła), Ipeak = 1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD: Ilim = 1A ~ 1,7A, Tj, Tc = 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść: O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• zabezpieczenia wyjścia +BAT: podnapięciowe Ubat<10,0V (+/-5%), zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe - 1.6A bezpiecznik PTC (automatyczny)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania: U = 16V ~ 20V/AC min/max @ 30VA min., U = 20V ~ 28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un = 13,8V/DC (+/- 2%), U = 9,5V ~ 13,8V/DC
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 300/95/70mA – max/śr/min, Wifi Off = -15mA, Eth = +30mA
• akumulator współpracujący z centralą: 12V, 1,2Ah - 7,2Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max.
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga: 0,256g



---



Ropam TPR-4WS-P to nowoczesny panel dotykowy przeznaczony do sterowania systemem alarmowym i automatyką domową. Wyposażony w kolorowy ekran 4,3” oraz intuicyjny interfejs graficzny, zapewnia wygodną obsługę, elegancki wygląd i funkcje, które podnoszą komfort użytkowania każdego systemu zabezpieczeń.
Panel dedykowany jest do systemu Neo-IP(-64), NeoGSM-IP(-64), NeoLTE-IP(-64).
Montowany natynkowo, na płasko – bez konieczności podkuwania ścian – idealnie sprawdzi się w nowoczesnych wnętrzach.


Interfejs użytkownika

• rezystancyjny ekran dotykowy 4,3" LCD „TouchPanel” – bez mechanicznych styków
• obsługa gestów i ikon (piktogramy) w interaktywnym menu graficznym
• 2 konfigurowalne ekrany główne – możliwość personalizacji ikon
• tekstowe podpowiedzi funkcji i pasek informacyjny o stanie systemu
• sygnalizacja akustyczna – dźwiękowe potwierdzenie działań
• funkcja losowego układu klawiatury numerycznej – dodatkowe zabezpieczenie

Funkcje automatyki i komfortu

• obsługa automatyki domowej z poziomu ekranu
• wbudowany termostat pokojowy – 2 niezależne strefy
  • kalendarz tygodniowy
  • 5 profili temperatury
  • 4 przedziały czasowe dziennie
  • synchronizacja z aplikacją mobilną i innymi panelami
• wygaszacz ekranu z zegarem, kalendarzem i aktualną temperaturą

Dodatkowe funkcje

• 2 wejścia alarmowe
• funkcja LoggerTemp – rejestrator temperatury (zapis na karcie SD – brak w zestawie)
  • plik tekstowy z historią temperatury
  • histogram widoczny w trybie wygaszacza
• port micro USB – do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy

Cechy produktu (TPR-4WS-P):


• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• rezystancyjny panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: biały

Najważniejsze funkcje (TPR-4WS-P):


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię



• rejestrator temperatury Logger Temp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam TPR-4WS-P:


• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa urządzenia - program RopamNeo.

Specyfikacja techniczna (TPR-4WS-P):


• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: rezystancyjny
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: biały
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza nierozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



---


BINGO Plus to zaawansowana, wewnętrzna czujka ruchu oparta wyłącznie na cyfrowych sensorach PIR, co zapewnia wysoką precyzję wykrywania oraz wysoką odporność na zakłócenia. Dzięki zaawansowanej technologii optycznej, czujka oferuje zasięg do 15 m oraz stabilną i niezawodną detekcję ruchu, również w obecności zwierząt domowych (o wadze do 15kg).


Cechy ogólne

• wewnętrzna czujka PIR z pełnym przetwarzaniem cyfrowym
• brak konwersji analogowej – sensor podłączony bezpośrednio do mikroprocesora
• odporność na zakłócenia: światło białe, UV, zmiany temperatury, ruch powietrza (HVAC)
• całkowita odporność na promieniowanie elektromagnetyczne (RFI)
• wysoka stabilność działania, idealna do domów i obiektów komercyjnych



Parametry detekcji

• zasięg wykrywania: do 15 metrów
• kąt detekcji: 100°
• odporność na zwierzęta domowe: do 15 kg
• zalecana wysokość montażu: 1,8 – 2,1 m



Technologia i funkcje

• soczewki Fresnel z technologią LODIFF® i materiałami POLY IR® (Fresnel Technologies, Inc.)
• cyfrowy filtr światła białego – redukcja fałszywych alarmów
• brak tradycyjnych wzmacniaczy – zwiększona odporność na zakłócenia RFI
• licznik impulsów: możliwość ustawienia 1 lub 2 impulsów
• dioda LED (niebieska) – możliwość włączenia/wyłączenia sygnalizacji
• złącze EOL – ułatwia integrację z systemem alarmowym
• tamper – zabezpieczenie antysabotażowe przed otwarciem obudowy

Specyfikacja techniczna (BINGO Plus) :


• zasięg detekcji: 15 m
• kąt: 100 st.
• soczewka Fresnel LODIFF® POLY IR® 4 materiał
• dioda LED: niebieska
• czas trwania alarmu: 2 sek.
• autotest: brak
• walk test LED: tak
• przekaźnik: tak
• wbudowane EOL rezystory: tak
• strefa podejścia: tak
• sabotaż otwarcia i zerwania: tak
• antymasking: brak
• licznik impulsów: tak
• odporność RFI: 30V/m
• kompensacja temperatury: tak
• normy: EN 50131-2-2 Grade 2 EN 50131-2-2 Class II
• montaż: sufitowy lub ścienny
• materiał: ABS
• zalecana wysokość montażu: 1.8 - 2.1 m
• temperatura pracy: -10 st. C ... +40 st. C
• napięcie zasilające: 13.8V DC
• wymiary: 114 x 63 x 40 mm



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-PS - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz AC/DC - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4WS-P (kolor obudowy: biały) - 1 szt;
• czujka wewnętrzna przewodowa BINGO Plus (odporna na zwierzęta do 15 kg) - 5 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).

Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Nie zaleca się montażu czujnika na uchwycie, ponieważ może to powodować błędne ignorowanie obecności zwierząt. Jeśli jednak istnieje potrzeba jego użycia to dostępne są: uchwyt uniwersalny (ścienny) lub dedykowany SN 4 (ścienno-sufitowy).
