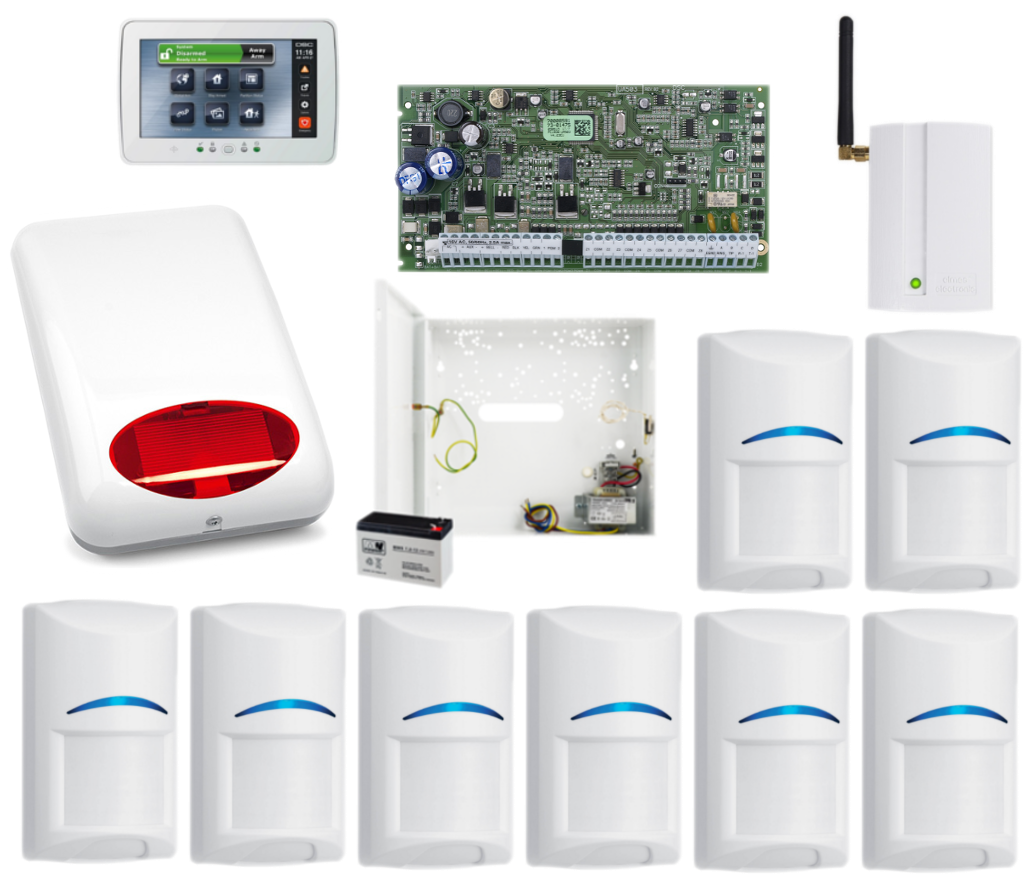

ZESTAW ALARMOWY DSC PC1832 PANEL DOTYKOWY 8 CZUJEK BOSCH GSM

Przewodowy system alarmowy oparty na centrali DSC przeznaczony jest do ochrony małych i średniej wielkości obiektów takich, jak np. domy jednorodzinne, mieszkania, sklepy czy biura. System wyposażono w moduł powiadomienia, dzięki któremu otrzymają Państwo powiadomienie SMS lub CLIP o włamaniu/usterce/załączeniu czuwania. Zestaw zawiera:


• 1x centrala alarmowa DSC PC1832;
• 1x przewodowy, dotykowy manipulator DSC PTK5507;
• 8x przewodowa wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-W12;
• 1x moduł powiadomienia GSM Elmes GSM2000 z anteną;
• 1x zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Satel SPL-5010 R;
• 1x obudowa natynkowa metalowa Pulsar AWO220EI z transformatorem 40 VA;
• 1x akumulator 12V 7Ah - 1 szt.



---



Centrala alarmowa DSC PC1832 komunikuje się z modułami i klawiaturami przy użyciu 4-przewodowej magistrali KEYBUS. Podstawowa 8-liniowa konfiguracja może być rozszerzona przewodowo do 32 linii przy użyciu modułów PC5108 (brak w zestawie) oraz linii klawiaturowych. Rozbudowa może być także realizowana przy pomocy czujek bezprzewodowych (nadzorowanych przez odbiornik bezprzewodowy RF5132 - brak w zestawie, lub klawiaturę serii RFK55XX (z wbudowanym odbiornikiem radiowym). System może zostać podzielony na 4 niezależne podsystemy i posiada rejestr 500 zdarzeń.
Wbudowany dialer telefoniczny umożliwia komunikowanie się centrali ze stacją monitorowania w formatach impulsowych oraz automatycznych Contact ID i SIA FSK. Istnieje także możliwość wykorzystania formatów transmisji takich jak: „Powiadomienie osobiste” lub „Linia prywatna” umożliwiających komunikowanie się centrali bezpośrednio z numerem telefonu użytkownika. Przy użyciu modułów serii T-Link istnieje możliwość nadzoru i komunikacji z centralą poprzez sieć TCP/IP i Internet.
Do programowania oraz sterowania systemem mogą być używane wszystkie klawiatury starej serii Power oraz nowa seria klawiatur PK55XX i RFK55XX. W systemie może być podłączonych do 8 klawiatur. Każda z serii PK/RFK posiada możliwość zaprogramowania dodatkowego zacisku wejścia/wyjścia do pracy jako linia dozorowa, wyjście programowalne, lub czujnik niskiej temperatury. Do systemu można podłączyć także dodatkowe moduły.
Centrala przeznaczona jest do stosowania w domach jednorodzinnych, mieszkaniach, sklepach i biurach.

Systemy alarmowe stworzone na bazie PC1832 mogą zostać rozbudowane za pomocą klawiatur:


• PK5500 - klawiatura z wyświetlaczem LCD,
• PTK5507 – klawiatura z dotykowym wyświetlaczem LCD 7"

Do systemu można podłączyć także dodatkowe moduły:


• PC5108 – moduł rozszerzenia o 8 linii dozorowych
• PC5204 – zawiera zasilacz systemowy 12V o obciążalności 1A i 4 programowalne wyjścia napięciowe PGM
• PC5200 - moduł zasilacza 1 A bez wyjść programowalnych
• PC5208 - moduł 8 programowalnych wyjść tranzystorowych PGM o małej obciążalności prądowej
• PC5400- moduł drukarkowy
• PC5401 – moduł interfejsu szeregowego
• PC5132 – moduł odbiornika radiowego (częstotliwość pracy: 433,92 Mhz)
• WS4920 – bezprzewodowy retransmiter sygnału (częstotliwość pracy: 433,92 Mhz

Specyfikacja techniczna (PC1832):


• ilość linii dozorowych na płycie: 8
• maksymalna liczba linii przewodowych: 32
• maksymalna liczba linii bezprzewodowych: 16
• ilość kodów użytkownika: 71
• ilość podsystemów: 4
• linie klawiaturowe w systemie: Tak
• maksymalna liczba klawiatur: 8
• maksymalna liczba odbiorników radiowych: 1
• klawiatury bezprzewodowe: nie
• wyjścia programowalne (PGM) na płycie: 2
• maksymalna ilość wyjść PGM: 14 (przy zastosowaniu modułów 1xPC5208 i 1xPC5204
• pojemność rejestru zdarzeń: 500
• nadzór linii telefonicznej: tak
• wyjście sygnalizacji BELL: 12V / 700 mA
• stopień zabezpieczenia: GRADE II
• współpraca z komunikatorami alarmowymi IP: tak
• współpraca z komunikatorami alarmowymi GSM/GPRS: tak
• licznik impulsów: tak
• wskaźnik LED: tak
• opcjonalne soczewki: tak
• dodatkowe wejście NC: tak
• łącze PC-Link: tak
• możliwość zdalnego sterowania przez sieć GSM/GPRS lub IP: tak
• szablony programowania: tak
• obsługa programu DVS do wizualizacji central alarmowych: tak
• wymagany akumulator: 7 Ah /18 Ah
• zasilanie: 16V AC
• pobór prądu: 85 mA
• temperatura pracy: -10st. C ... + 55 st. C
• wilgotność: do 93% bez kondensacji



---

Klawiatura DSC PTK5507 posiada dotykowy wyświetlacz LCD o przekątnej 7" i rozdzielczości 800x480 px, a także diody LED sygnalizujące stan systemu. Intuicyjne menu pozwala na sprawną i szybką obsługę sprzętu. Ekran główny można dopasować do swoich wymagań.
Posiada także zintegrowaną funkcję ramki elektronicznej, która umożliwia wyświetlanie na ekranie klawiatury zdjęć z karty pamięci. Użytkownik ustala czas wyświetlania każdego ze zdjęć oraz czas po jakim klawiatura wyłączy funkcję.
Klawiatura współpracuje z centralą alarmową serii Power: PC1864.

Specyfikacja techniczna (PTK5507):


• typ wyświetlacza: LCD dotykowy 7"
• regulacja jasności wyświetlacza: tak
• regulacja głośności brzęczyka klawiatury: tak
• funkcja wielotonowego gongu: nie
• funkcja wirtualnej klawiatury
• ilość obsługiwanych linii: 64
• ilość obsługiwanych podsystemów: 8
• liczba przycisków funkcyjnych: 6
• oddzielne przyciski funkcyjne: tak
• oddzielne przyciski alarmowe: tak
• dioda zasilania AC: tak
• czujnik niskiej temperatury: nie
• linia klawiaturowa: nie
• rejestr zdarzeń: 500 (wyświetlane od bieżących – na górze ekranu, po starsze – u dołu)
• wyjście PGM: nie
• zintegrowany moduł odbiornika radiowego: nie
• czytnik breloków zbliżeniowych: nie
• zasilanie: 12V DC
• pobór prądu: 300 mA
• temperatura pracy: -10 st. C ... + 55 st. C
• wilgotność: do 93% bez kondensacji



---


Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---


Przewodowy, optyczno-akustyczny sygnalizator Satel SPL-5010 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany.
Sygnalizator może być dodatkowo wyposażony w czujnik SPL-TO (brak w zestawie) chroniący przed wygłuszeniem sygnalizatora poprzez zalanie przetwornika piezoelektrycznego pianką montażową. Jako wyposażenie opcjonalne dostępna jest też wewnętrzna osłona z blachy ocynkowanej, która zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do& montażu na zewnątrz budynków. Obudowa wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SPL-5010 R):



• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa (opcjonalnie)
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem; opcjonalnie przed wytłumieniem sygnalizatora poprzez zalanie pianką montażową (SPL-TO)
• dostępny także w kolorze pomarańczowym (SPL-5010 O) oraz niebieskim (SPL-5010 BL)

Specyfikacja techniczna (SPL-5010 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 34 mA (sygnalizacja optyczna), 200 mA (sygnalizacja akustyczna)
• wymiary: 298 x 197 x 72 mm
• waga: 670 g



---


Moduł Elmes GSM2000 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS,CLIP i aplikacji. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść.
Moduł wymaga konfiguracji w programie GSM2 Configurator. Przed rozpoczęciem tego procesu zalecamy aktualizację oprogramowania do najnowszej wersji. Wszystkie pliki do pobrania znajdują się na stronie producenta.
Można go też obsługiwać dzięki aplikacji Elmes Elektronik lub uniwersalnym programom do pobrania z App Store (program Remote Alarm Pro - system iOS) i Google Play (programy GSM Control All / iRemote GSM / Remote Control SMS  system Android).

Cechy produktu (GSM2000):


• zintegrowany moduł telefonii komórkowej GSM 900/1800 Mhz
• 4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna
• 4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte)
• tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe)
• powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów
• sterowanie wyjściami modułu za pomocą SMS/CLIP/aplikacji przychodzącymi z 2048 telefonów
• sterowanie wyjściami modułu poprzez naruszenie wejść
• okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas
• SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas
• zdalne dodawanie i usuwanie telefonów za pomocą SMS
• wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone)
• zdalne wykonywanie komend AT
• ograniczenie ilości komunikatów SMS w ciągu doby
• wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia
• programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC
• wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu

Specyfikacja techniczna (GSM2000):


• zintegrowany moduł nadawczo-odbiorczy GSM
• 4 wejścia o poziomie napięcia 0~15V (względem masy tj. zacisku „-” zasilania)
• powiadomienie do 6 telefonów
• 4 wyjścia przekaźnikowe typu NO/NC, o obciążalności 0,5A / 130VAC, 1A / 30VDC
• sterowanie wyjściami z maksymalnie 2048 telefonów
• zakres temperatur pracy: -20 st. C - +70 st. C
• zasilanie: 10-20 VDC o wydajności prądowej 1A minimum
• prąd spoczynkowy: 6 mA
• wymiary zewnętrzne: 96/63/28 mm bez anteny



---


Obudowa Pulsar AWO220EI to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Cechy produktu (AWO220EI):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO220EI):


• miejsce na akumulator: 17Ah/12V
• transformator EI 40VA/16V/18V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 320 x 305 x 90+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 325 x 310 mm [+/-2 mm]
• waga netto: 3 kg

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala alarmowa DSC PC1832 - 1 szt;
• akcesoria dodatkowe do centrali (kołki dystansowe, rezystory parametryczne, kable do podłączenia akumulatora);
• przewodowy, dotykowy manipulator DSC PTK5507 - 1 szt;
• przewodowa wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-W12 - 8 szt;
• moduł powiadomienia GSM Elmes GSM2000 - 1 szt;
• antena GSM do modułu - 1 szt;
• zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Satel SPL-5010 R - 1 szt;
• obudowa natynkowa metalowa Pulsar AWO220EI z transformatorem 40 VA - 1 szt;
• akumulator 12V 7Ah - 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).

** Do programowania oraz sterowania systemem mogą być używane wszystkie klawiatury starej serii Power oraz nowa seria klawiatur PK55XX i RFK55XX.

*** Konfiguracja modułu GSM odbywa się tylko za pomocą komputera poprzez program GSM2 Configurator, wymagany przewód miniUSB - brak w zestawie.
