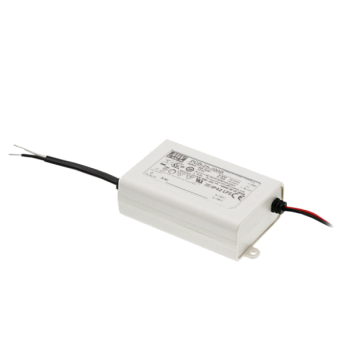

Zasilacz LED Mean Well PCD-25-350B 20W Stałoprądowy IP42

✨Cechy urządzenia:

• obsługa funkcji ściemniania za pomocą odcięcia fazy AC, kompatybilna ze standardowymi ściemniaczami ściennymi
• współpraca ze ściemniaczami TRIAC typu leading edge oraz trailing edge
• aktywny układ korekcji współczynnika mocy PFC
• wyjście pracujące w trybie stałoprądowym
• zabezpieczenie przeciwzwarciowe i termiczne zwiększające bezpieczeństwo pracy
• chłodzenie pasywne poprzez swobodny przepływ powietrza
• w pełni izolowana obudowa wykonana z tworzywa sztucznego
• stopień ochrony IP42
• urządzenie w II klasie ochronności, bez przewodu FG
• konstrukcja klasy 2 zapewniająca dodatkowe bezpieczeństwo użytkowania
• testowany przy 100% obciążeniu fabrycznym

✨ Zastosowanie:

• oświetlenie LED wewnętrzne,
• panele i oprawy LED,
• oświetlenie dekoracyjne i reklamowe,
• oświetlenie biurowe oraz sklepowe,
• systemy LED ze ściemnianiem TRIAC / DALI.

✨Specyfikacja techniczna:

Wyjście:

• prąd znamionowy: 350 mA
• zakres napięcia wyjściowego: 40 – 58 V DC
• dokładność prądu wyjściowego: ±5%
• moc znamionowa: 20,3W
• tętnienia i szumy (max.): 4,6 Vp-p
• maksymalne napięcie bez obciążenia: 60V
• czas uruchomienia: 500 ms / 230 VAC, 2000 ms / 115 VAC przy pełnym obciążeniu

Wejście:

• zakres częstotliwości pracy: 47–63 Hz
• współczynnik mocy:
  • PF > 0,9 / 115 VAC
  • PF > 0,9 / 230 VAC
  • PF > 0,9 / 277 VAC przy pełnym obciążeniu
• całkowite zniekształcenia harmoniczne (THD): < 20% przy obciążeniu wyjścia ≥70% dla 230 VAC oraz ≥80% dla 277 VAC
• sprawność: 82%
• pobór prądu:
  • 0,6 A / 115 VAC
  • 0,3 A / 230 VAC
  • 0,2 A / 277 VAC
• prąd rozruchowy (max.): zimny start 10A (szerokość 20 μs mierzona przy 50% Ipeak) dla 115 VAC / 230 VAC
• liczba zasilaczy na obwodzie 16 A: max. 80 szt. (wyłącznik typu B) / 80 szt. (wyłącznik typu C) przy 230 VAC
• prąd upływu: <0,5 mA / 120 VAC / 240 VAC

Zabezpieczenia:

• zabezpieczenie przeciwzwarciowe: tryb hiccup, automatyczny powrót do pracy po usunięciu zwarcia
• zabezpieczenie termiczne: wyłączenie napięcia wyjściowego, ponowne uruchomienie przywraca pracę

Warunki pracy i wymiary:

• temperatura pracy: od -30°C do +60°C
• wilgotność pracy: 20–95% RH bez kondensacji
• temperatura przechowywania: od -40°C do +80°C
• wilgotność przechowywania: 10-95% RH bez kondensacji
• współczynnik temperaturowy: ±0,03% / °C (0 ~ 50°C)
• odporność na wibracje: 10 ~ 500 Hz, 2G przez 12 min./cykl, łącznie 72 min. w osiach X, Y, Z
• wymiary: 84 × 57 × 29,5 mm

Bezpieczeństwo i EMC:

• zgodność z normami bezpieczeństwa: UL8750, CSA C22.2 No.250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, BIS IS15885, EAC TP TC 004, IP42; projekt zgodny z UL60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13
• wytrzymałość izolacji: I/P-O/P: 3,75 kVAC
• rezystancja izolacji: I/P-O/P: 100 MΩ / 500 VDC / 25°C / 70% RH
• emisja EMC: zgodność z BS EN/EN55015, BS EN/EN61000-3-2 klasa C, BS EN/EN61000-3-3, EAC TP TC 020
• odporność EMC: zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547, poziom przemysłowy lekki, kryterium A, EAC TP TC 020
