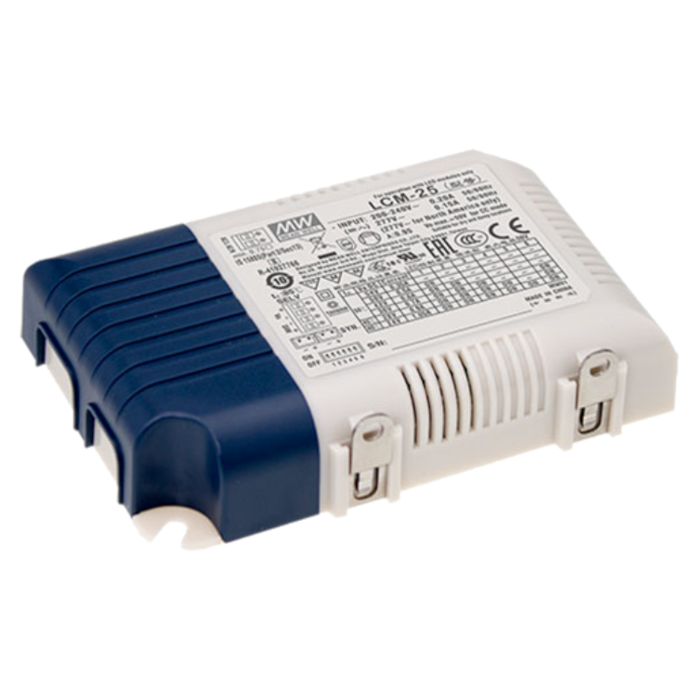

Wielostopniowy zasilacz LED Mean Well LCM-25DA o mocy 25W

✨ Cechy urządzenia:

• wyjście stałoprądowe z możliwością wyboru poziomu prądu za pomocą przełącznika DIP
• możliwość zastosowania w systemach oświetlenia awaryjnego zgodnie z normą IEC 61347-2-13
• wbudowany aktywny układ PFC oraz konstrukcja klasy II
• interfejs DALI z możliwością wyboru logarytmicznej lub liniowej charakterystyki ściemniania
• funkcja Push Dim z możliwością synchronizacji do 10 urządzeń
• pobór mocy w trybie czuwania < 0,5W

✨ Zastosowanie:

• oświetlenie LED wewnętrzne,
• oświetlenie LED biurowe,
• oświetlenie LED komercyjne,
• panele LED,
• oświetlenie przemysłowe.

✨Specyfikacja techniczna

Parametry wyjściowe:

• prąd wyjściowy: 350 mA / 500 mA / 600 mA / 700 mA (ustawienie domyślne) / 900 mA / 1050 mA - wybierany za pomocą przełącznika DIP switch
• moc znamionowa: 18,9W (przy prądzie 350 mA), 25,2W (przy pozostałych ustawieniach prądu)
• zakres napięcia DC: 6 ~ 54V (350 mA), 6 ~ 50V (500 mA), 6 ~ 42V (600 mA), 6 ~ 36V (700 mA), 6 ~ 28V (900 mA), 6 ~ 24V (1050 mA)
• napięcie bez obciążenia (max.): 59V (350 mA / 500 mA / 600 mA), 41V (700 mA / 900 mA / 1050 mA)
• tętnienia prądu: max. 5% przy prądzie znamionowym
• tolerancja prądu: ±5%
• czas uruchomienia: 500 ms / 230 VAC

Parametry wejściowe:

• napięcie: 180 ~ 277 VAC
• zakres częstotliwości: 47 ~ 63 Hz
• współczynnik mocy (typ.):
  • PF ≥ 0.94 przy 230 VAC
  • PF ≥ 0.91 przy 277 VAC i pełnym obciążeniu
• całkowite zniekształcenia harmoniczne (THD):
  • THD < 20% przy obciążeniu ≥50% / 230 VAC
  • THD < 20% przy obciążeniu ≥75% / 277 VAC
• sprawność: 86%
• prąd AC (typ.):
  • 0.17A / 230V
  • 0.15A / 277V
• prąd rozruchowy (typ.): 20A przy zimnym starcie (szerokość impulsu: 260 µs mierzone przy 50% Ipeak) przy 230VAC, zgodność z NEMA 410
• max. liczba zasilaczy na zabezpieczeniu 16A:
  • 26 szt. (wyłącznik typu B)
  • 44 szt. (wyłącznik typu C) przy 230 VAC
• prąd upływu: <0.5 mA / 240 VAC
• pobór mocy w trybie czuwania: <0.5 W

Zabezpieczenia:

• przeciwzwarciowe: ograniczenie stałego prądu, automatyczny powrót do pracy po usunięciu zwarcia
• termiczne: wyłączenie napięcia wyjściowego, automatyczny powrót do pracy po obniżeniu temperatury

Warunki pracy i wymiary:

• temperatura: -30°C...+85°C
• max. temperatura obudowy: +85°C
• wilgotność: 20%-90% RH bez kondensacji
• współczynnik temperaturowy: ±0.03%/°C (0 ~ 50°C)
• odporność na wibracje: 10 ~ 500 Hz, 2G, 10 minut / 1 cykl, łącznie 60 minut w osiach X, Y i Z
• wymiary: 105 x 68 x 23 mm

Bezpieczeństwo:

• normy bezpieczeństwa: UL8750 (z wyjątkiem wersji DA2), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, GB19510.14, GB19510.1, BIS IS15885 (z wyjątkiem wersji DA2), certyfikat EAC TP TC 004; zgodność z BS EN/EN61347-2-13 załącznik J — możliwość zastosowania w oświetleniu awaryjnym EL (wejście AC 200–240 V, tylko dla wersji DA2)
• normy DALI: IEC62386-101, 102, 207, 251
• wytrzymałość izolacji: I/P-O/P: 3.75 kVAC; I/P-DA: 1.5 kVAC; O/P-DA: 1.5 kVAC
• rezystancja izolacji: I/P-O/P: >100 MΩ / 500 VDC / 25°C / 70% RH
• emisja EMC: zgodność z BS EN/EN55015, BS EN/EN61000-3-2 klasa C (@ obciążenie ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020
• odporność EMC: zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; poziom przemysłowy oświetlenia; odporność przepięciowa Line-Line 2 kV; EAC TP TC 020
