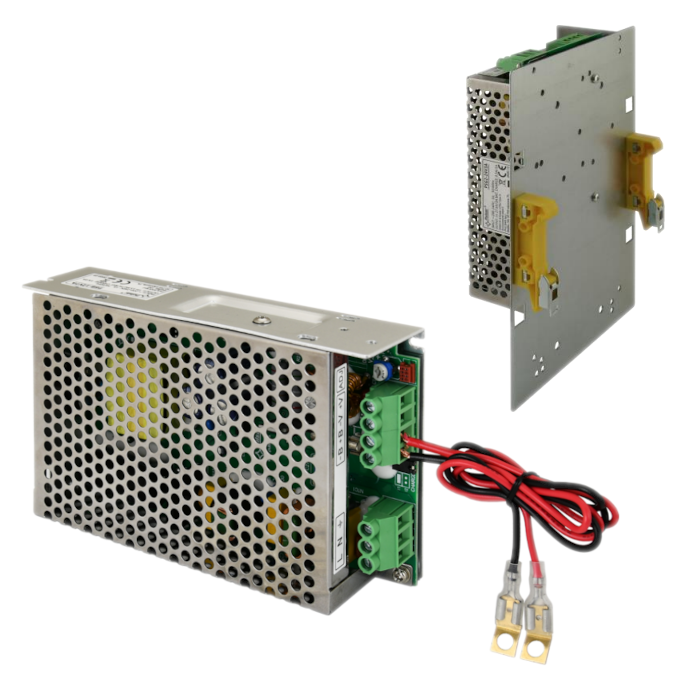

ZASILACZ IMPULSOWY PULSAR PSB-12V7A 13.8V/7A Z UCHWYTEM DIN3

Nowość

ZASILACZ IMPULSOWY PULSAR PSB-12V7A 13.8V/7A Z UCHWYTEM DIN3

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 17483

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 170,40 zł

Cena netto: 138,54 zł

Cena katalogowa: 200,49 zł

Oszczędzasz: 30,09 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Zasilacz buforowy PULSAR PSB-12V7A przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12VDC. Dostarcza napięcia 13,8VDC o wydajności prądowej:

1. Prąd wyjściowy 6A + 1A ładowanie akumulatora
2. Prąd wyjściowy 5A + 2A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 7A.

Zasilacz posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.
Urządzenie powinno być zamontowane w metalowej obudowie.

Cechy produktu:

sprawność: 87%
sygnalizacja optyczna LED
zabezpieczenia:
- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przeciążeniowe OLP
- przepięciowe
bezprzerwowe zasilanie DC 13,8V/7A
kontrola ładowania i konserwacji akumulatora
ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
prąd ładowania akumulatora 1A/2 A, przełączany zworką
zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
możliwość montażu na szynie DIN - uchwyt DIN3 w zestawie
wyposażenie opcjonalne (do dokupienia osobno): zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168

Opis złącz zasilacza:

Dioda sygnalizująca obecność napięcia DC
Potencjometr regulacji napięcia wyjściowego
Złącze sygnalizacji optycznej LED
Wyjście zasilacza (V+, V-)
Złącze akumulatora (B+, B-)
Zworka wyboru prądu ładowania: zworka założona 1A, zworka zdjęta 2A
L-N złącze zasilania 230 V , złącze do podłączenia przewodu ochronnego

Specyfikacja techniczna:

moc zasilacza: 97W
sprawność: 87%
napięcie wyjściowe (nastawy fabryczne): 11-13,8V DC (praca buforowa), 9,5-13,8V DC (praca bateryjna)
prąd wyjściowy: 7A
prąd ładowania akumulatora: 1A / 2A (przełączany zworką)
zakres regulacji napięcia wyjściowego: 13,5 - 14,4V DC
napięcie tętnienia: 100 mV p-p max.
zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
zabezpieczenie przepięciowe: warystory
zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy F8A
zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
sygnalizacja optyczna pracy: LED zielona (obecność napięcia DC)
wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168 - brak w zestawie): LED AC (obecność napięcia AC), LED DC (obecność napięcia na wyjściu zasilacza), LED CHARGE (ładowanie akumulatora)
warunki pracy: II kl. środowiskowa, temperatura -10 st. C ... +40 st. C, wilgotność względna 20-90% bez kondensacji
temperatura składowania: -20 st. C ...+60 st. C
wibracje i udary w czasie transportu: wg PN-83/T-42106
wytrzymałość elektryczna izolacji:
- pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza: 2500 V/AC min.
- pomiędzy obwodem wejściowym a obwodem ochronnym: 1500 V/AC min.
- pomiędzy obwodem wyjściowym a obwodem ochronnym: 500 V/AC min.
rezystancja izolacji - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12), wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
zasilanie: ~200–240V; 0,8A; 50/60Hz
prąd rozruchowy: 40A
pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 10mA
wymiary: 159 x 98 x 42 mm
waga brutto: 0,45 kg

Uchwyt Pulsar DIN3 umożliwia montaż zasilaczy na szynie DIN.

Kompatybilne zasilacze:

seria PS: PS-12V7A, PS-12V10A, PS-12V15A; PS-48V3A
seria PSB: PSB-12V7A, PSB-12V10A, PSB-12V15A, PSB-24V3A, PSB-24V5A, PSB-24V7A, PSB-48V3A
seria PSG2: PSG2-12V5A; PSG2-12V7A; PSG2-24V2A; PSG2-24V3A
seria RS i LRS: RS-75xxx, RS-100xxx, RS-150xxx, LRS-75xxx, LRS-100xxx, LRS-150xxx.

Specyfikacja techniczna:

materiał: blacha ocynk elektrolityczny DC01, 1mm, metalowa
II klasa środowiskowa
temperatura pracy: -10°C ÷ 40°C
wymiary: 142 x 200 x 25 [+/-2 mm]

W zestawie:

zasilacz Pulsar PSB-12V7A - 1 szt;
uchwyt Pulsar DIN3 - 1 szt;
wkręty montażowe;
instrukcja.
