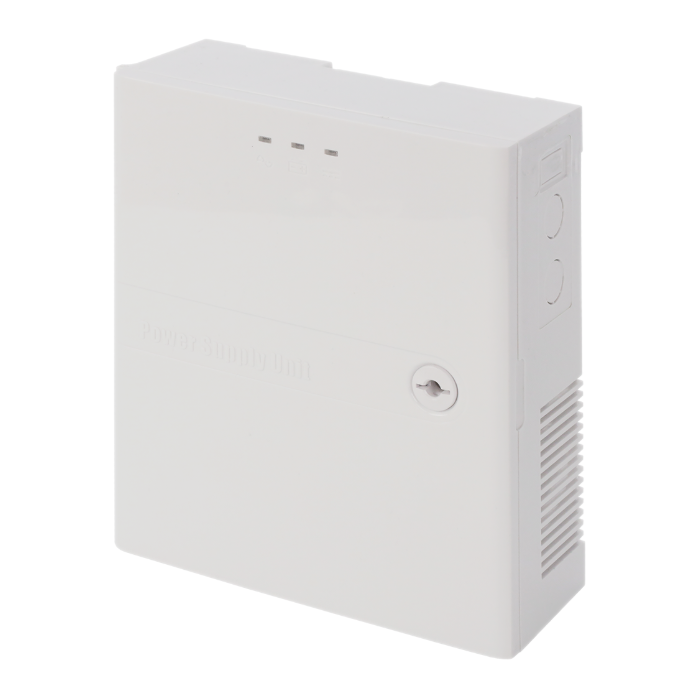

ZASILACZ IMPULSOWY BUFOROWY PULSAR PCSB-12V2A-B Z WYJŚCIAMI TECHNICZNYMI 13,8V/2A/7Ah

Cechy produktu:

• bezprzerwowe zasilanie: DC 13,8 V
• wydajność prądowa: 2A
• sprawność 87%
• kontrola ładowania i konserwacji akumulatora

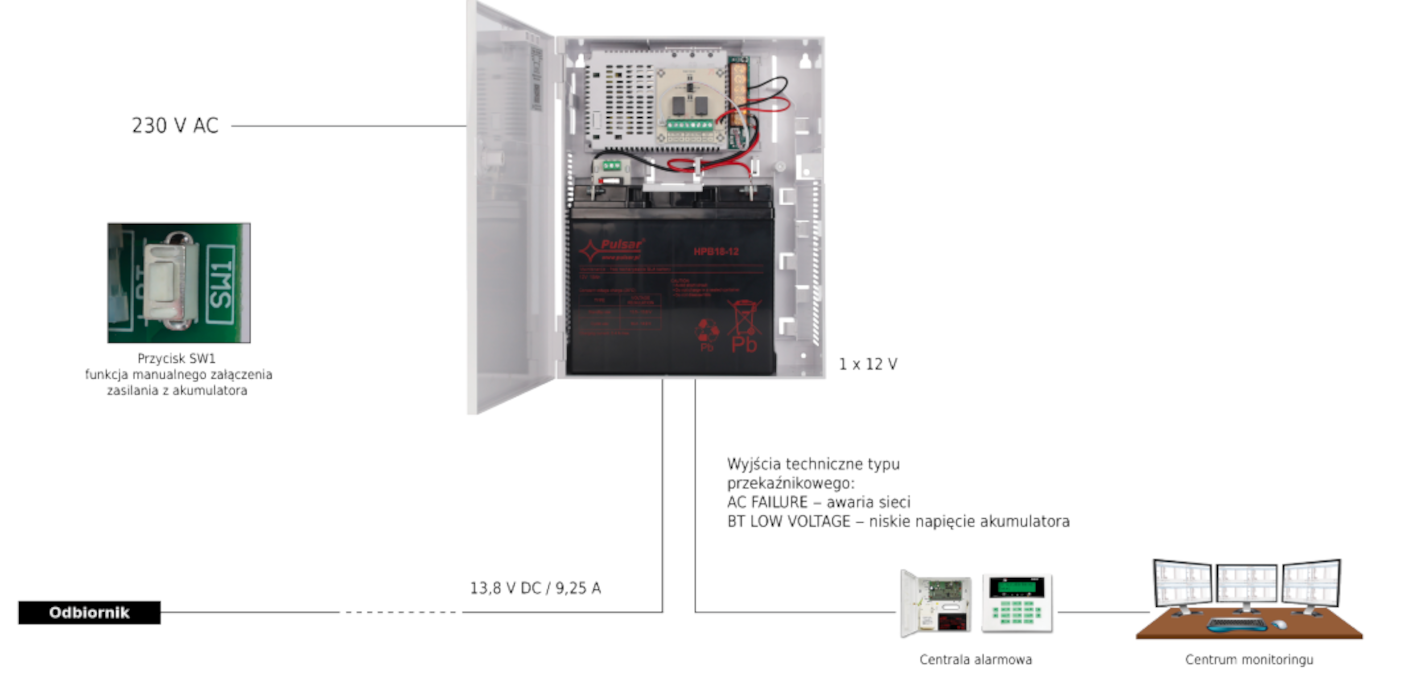

• wyjścia techniczne:
  • awarii sieci (AC FAILURE)
  • niskiego napięcia akumulatora (BT LOW VOLTAGE)
• plastikowa obudowa
• przycisk SW1 – funkcja manualnego załączenia zasilania z akumulatora
• sygnalizacja optyczna LED
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• zabezpieczenia:
  • przeciwzwarciowe SCP
  • przeciążeniowe OLP
  • nadnapięciowe OVP
  • przepięciowe
  • antysabotażowe: otwarcie obudowy

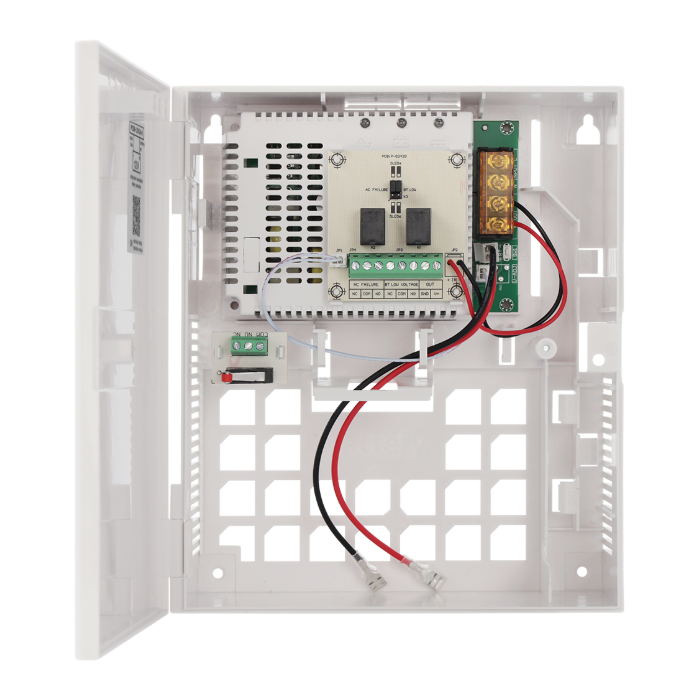

Montaż urządzenia:

• zamontuj zasilacz w wybranym przez siebie miejscu i doprowadź przewody połączeniowe.
• przewody zasilania (~230 V) podłącz do zacisków L-N zasilacza (przeprowadź je dzięki przepustowi izolacyjnemu). Przewody należy odizolować na długości 7mm.
• podłącz obciążenie / obciążenia do właściwych zacisków wyjściowych zasilacza (biegun dodatni +V, biegun ujemny GND).
• zamontuj akumulator (brak w zestawie) w obudowie.
• wykonaj połączenia między akumulatorem, a płytą zasilacza - zwróć uwagę na zachowanie odpowiedniej biegunowości i rodzaj połączeń.
• podłącz zasilanie 230 V. tak, by diody na pokrywie zasilacza zaczęły się świecić.
• po zakończeniu montażu i przeprowadzeniu testu poprawności działania zasilacza, zamknij obudowę.

Specyfikacja techniczna:

• napięcie zasilania: ~200 - 240 V AC
• pobór prądu: 0,4 A
• częstotliwość zasilania: 50/60 Hz
• prąd rozruchowy: 40 A
• moc zasilacza: 35 W
• sumaryczny prąd wyjściowy wraz z ładowaniem: 2,5A
• sprawność 87%
• napięcie wyjściowe:
  • 11 – 13,8 V - praca buforowa
  • 10 – 13,8 V - praca bateryjna
• napięcie tętnienia (max.): 100 mV p-p
• pobór prądu przez układy zasilacza podczas pracy bateryjnej: 30 mA
• pojemność akumulatora: 7 – 9 Ah (brak w zestawie)
• prąd ładowania: 0,5 A
• zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: elektroniczne (auto-powracalne)
• zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• zabezpieczenie nadnapięciowe OVP: >16 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP: U<10 V (± 3%) – odłączenie zacisku akumulatora
• sygnalizacja optyczna: diody LED
• zabezpieczenie antysabotażowe (TAMPER wyjście) sygnalizujące otwarcie obudowy zasilacza: microswitch, styki NC (obudowa zamknięta), 0,5 A@50 V DC (max.)
• bezpieczniki - F_BAT: elektroniczne (auto-powrót)
• zaciski:
  • zasilanie sieciowe, wyjścia: 0,5 – 2,5 mm² (AWG 26 – 12)
  • wyjście akumulatora: przewody akumulatorowe 6,3F – 25cm
  • TAMPER: 0,2 – 1 mm² (AWG 26 – 17)
• obudowa plastikowa, kolor szary RAL9003
• zamykanie: wkręt walcowy (z czoła)
• klasa ochronności EN 62368-1: II
• stopień ochrony EN 60529: IP20
• temperatura pracy: -10ºC...+40ºC
• wilgotność względna: 20-90% bez kondensacji
• temperatura składowania: -20ºC...+60ºC
• wibracje i udary w czasie transportu: wg PN-83/T-42106
• wytrzymałość elektryczna izolacji:
  • pomiędzy obwodem wejściowym (sieciowym), a obwodami wyjściowymi zasilacza: 4000 V DC min.
  • pomiędzy obwodem wejściowym, a obwodem ochronnym: 2500 V DC min.
  • pomiędzy obwodem wyjściowym, a obwodem ochronnym: 500 V DC min.
• rezystancja izolacji - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
• wymiary obudowy: 195 x 227 x 80 [mm]
• mocowanie: 170 x 205 mm
• miejsce na akumulator: 155 x 100 x 70 mm
• waga netto/brutto: 0,75 / 0,85 kg

W zestawie:

• zasilacz PULSAR PCSB-12V2A-B - 1 szt;
• instrukcja.
