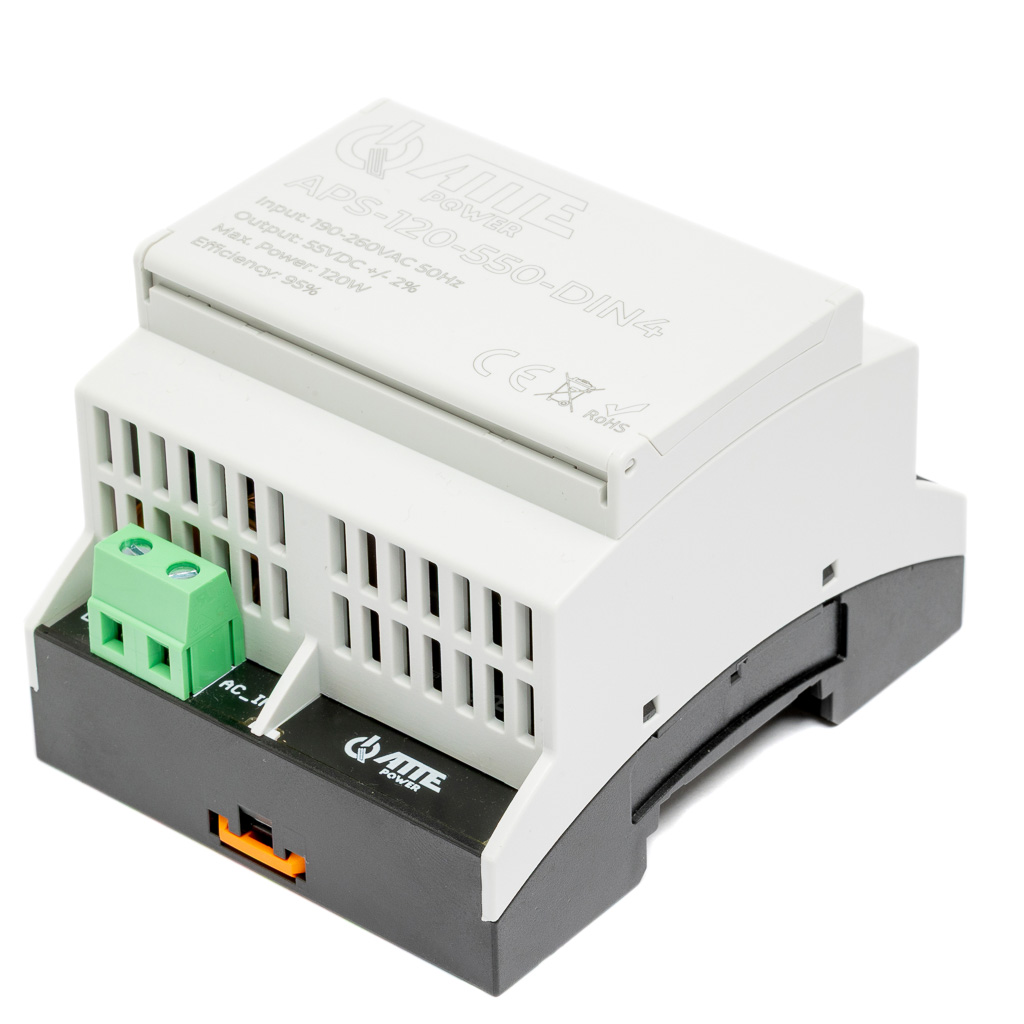

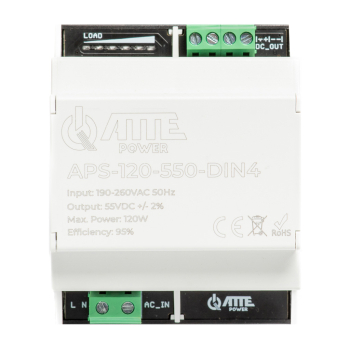

Zasilacz impulsowy ATTE APS-120-550-DIN4 55V 120W w obudowie DIN4

APS-120-550-DIN4 to impulsowy zasilacz 55 V o mocy 120 W, przeznaczony do montażu na szynie TH35. Służy do zasilania urządzeń IP PoE, między innymi switchy stosowanych w systemach monitoringu i automatyki.

Najważniejsze cechy i funkcje urządzenia:

✔️ Napięcie wyjściowe 55 V: zasilacz dostarcza napięcie przeznaczone do współpracy z urządzeniami wymagającymi zasilania 55 V DC.

✔️ Moc wyjściowa 120 W: pełna moc zasilacza jest dostępna na śrubowym złączu DC_OUT.

✔️ Zasilanie urządzeń PoE: urządzenie może zasilać kompatybilne switche PoE i inne elementy instalacji IP.

✔️ Zasilanie redundantne: współpraca z drugim modułem o takim samym napięciu pozwala utrzymać pracę instalacji po zaniku jednego źródła zasilania.

✔️ Wskaźnik obciążenia: sygnalizacja świetlna informuje o bieżącym i zapamiętanym poborze mocy oraz o zbliżającym się przeciążeniu.

✔️ Wysoka sprawność: sprawność przekraczająca 90% ogranicza straty energii podczas pracy urządzenia.

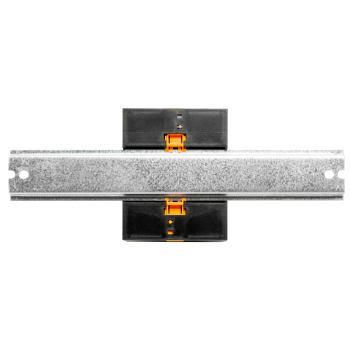

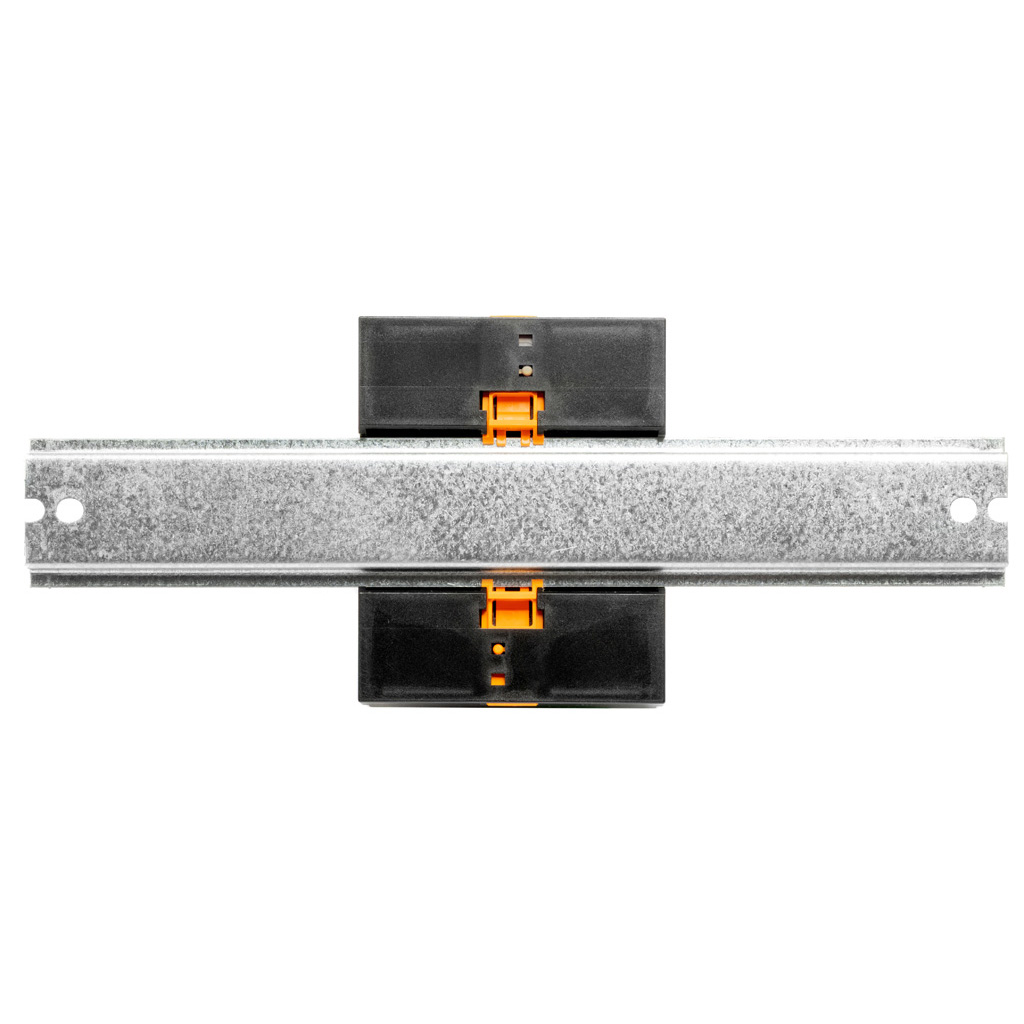

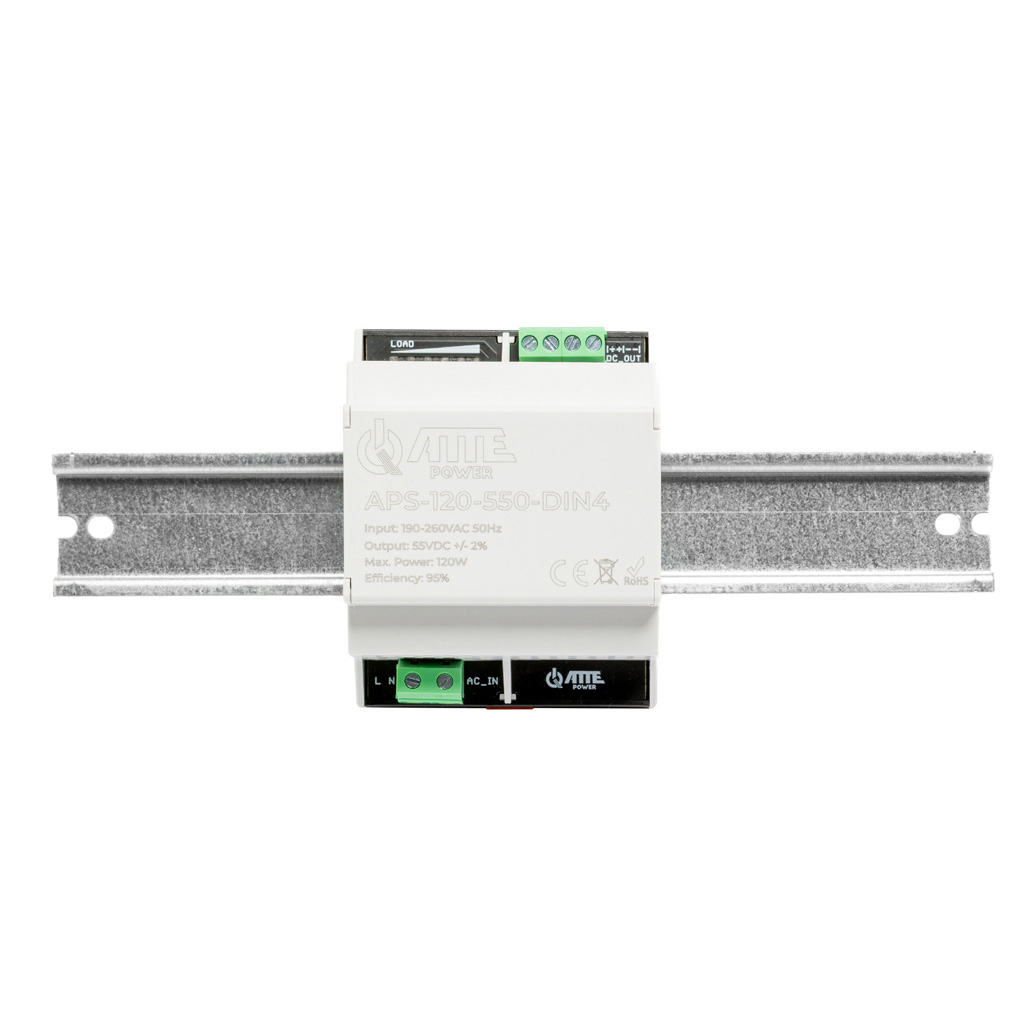

✔️ Montaż na szynie TH35: obudowa DIN4 ułatwia instalację zasilacza w rozdzielnicach i szafach sterowniczych.

✔️ Praca bez konfiguracji: urządzenie nie wymaga programowania ani ustawiania dodatkowych parametrów przed uruchomieniem.

✔️ Szeroki zakres temperatur pracy: zasilacz może być stosowany w instalacjach pracujących w zróżnicowanych warunkach temperaturowych.

✔️ Stopień ochrony IP20: urządzenie jest przeznaczone do montażu wewnętrznego lub w dodatkowej obudowie chroniącej przed wilgocią i warunkami atmosferycznymi.



Zastosowania:

✔️ Systemy monitoringu IP: zasilacz może dostarczać napięcie 55 V do switchy PoE obsługujących kamery i inne urządzenia sieciowe.

✔️ Instalacje automatyki: obudowa DIN4 umożliwia montaż urządzenia na szynie TH35 w rozdzielnicach i szafach sterowniczych.

✔️ Punkty dystrybucyjne PoE: moc 120 W pozwala zasilać kompatybilne urządzenia odpowiedzialne za rozdzielanie zasilania i transmisji danych.

✔️ Zasilanie redundantne: połączenie z drugim modułem o takim samym napięciu pomaga utrzymać pracę instalacji w przypadku zaniku jednego źródła.

✔️ Rozdzielnice wewnętrzne: stopień ochrony IP20 sprawdza się w suchych pomieszczeniach lub dodatkowych obudowach zabezpieczających.

✔️ Instalacje wymagające kontroli obciążenia: wskaźnik świetlny umożliwia bieżące sprawdzanie poboru mocy i sygnalizuje stan bliski przeciążeniu.

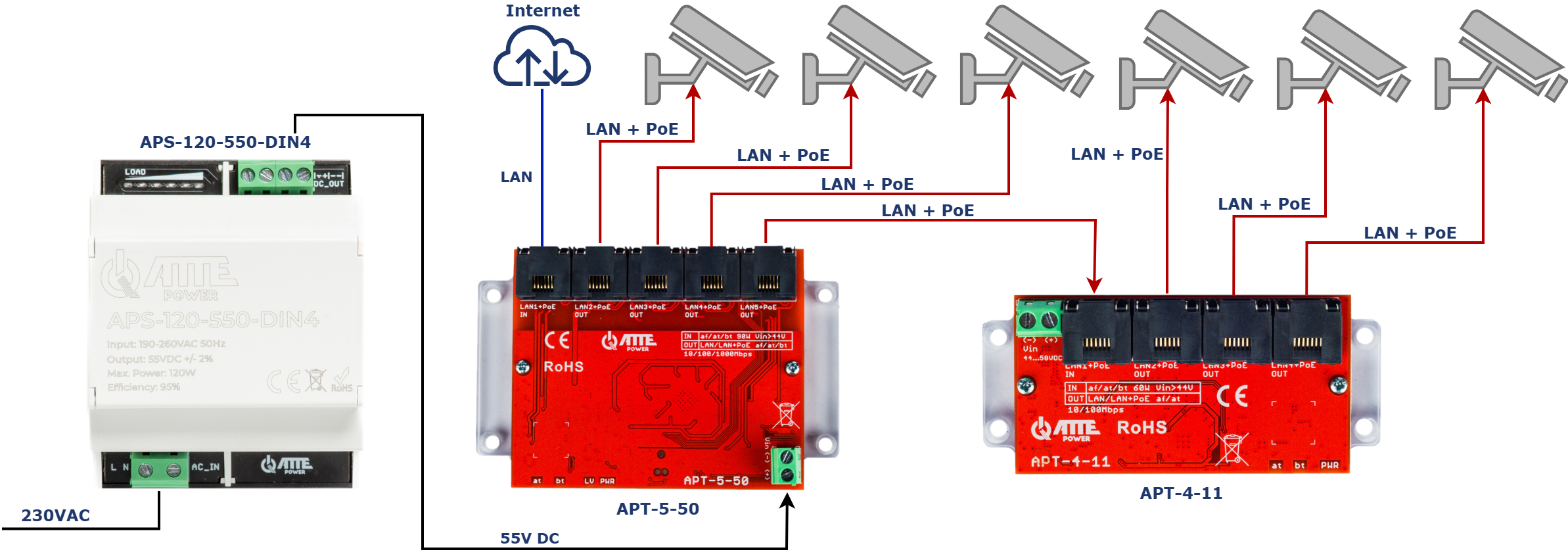

Przykład 1.

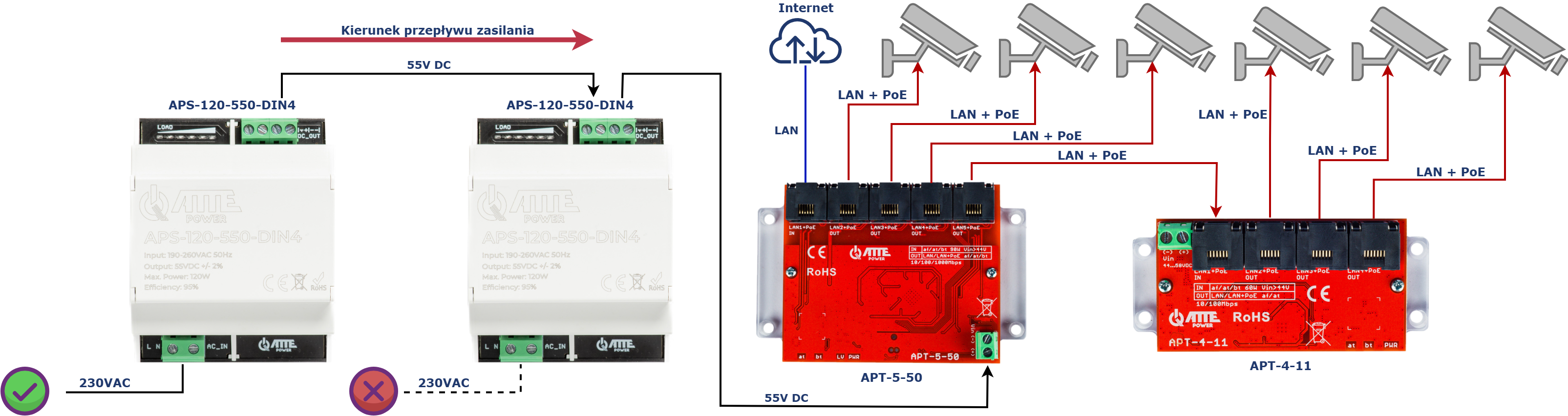

Przykład 2.

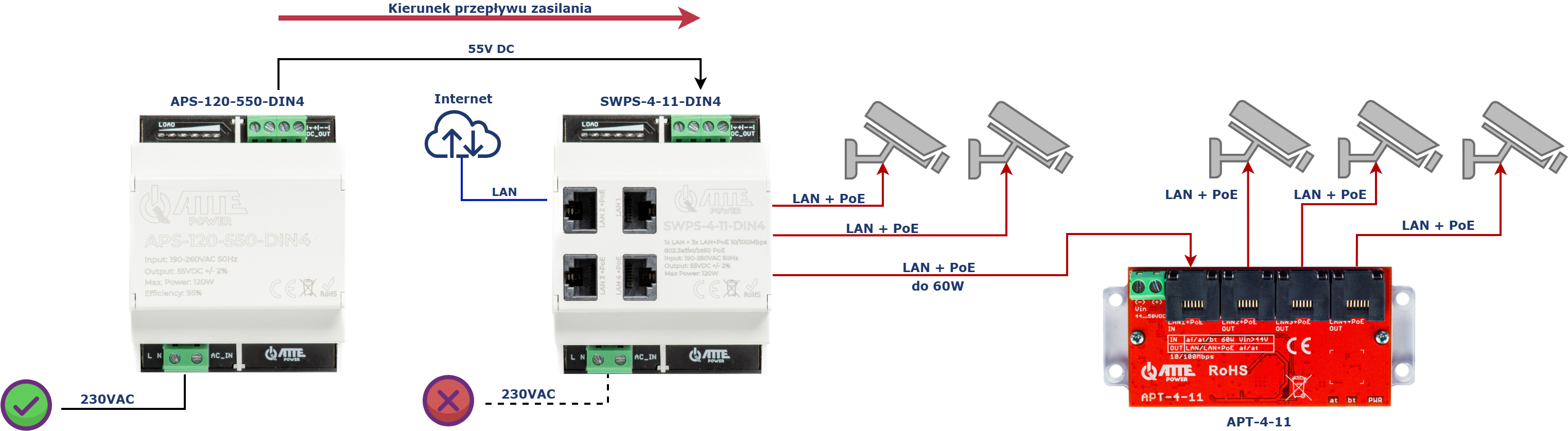

 Przykład 3.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 55 VDC ±2%
• napięcie dostępne na złączu DC_OUT
• prąd wyjściowy: 2,2 A
• moc wyjściowa: 120 W
• sprawność: 95% przy obciążeniu 120 W

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC
• częstotliwość: 50 Hz

Zabezpieczenia zasilacza:

• AC_IN: bezpiecznik zwłoczny 3,15 A
• AC_IN: zabezpieczenie przepięciowe
• DC_OUT: zabezpieczenie przeciążeniowe zasilacza 2,5 A
• DC_OUT: zabezpieczenie przepięciowe

Sygnalizacja:

• biały wskaźnik: tryb czuwania, brak obciążenia
• zielony wskaźnik: aktualny pobór mocy
• niebieski wskaźnik: zapamiętany największy pobór mocy
• czerwony wskaźnik: przekroczenie około 110 W poboru mocy

Obudowa:

• typ: DIN4
• materiał: tworzywo sztuczne
• kolor podstawy: RAL 9005
• kolor górnej części obudowy: RAL 7035
• zgodność ze standardem: DIN 43880

Pozostałe:

• Montaż: szyna TH35
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C
• wymiary: 72 × 90 × 61 mm
• waga: 0,157 kg

• Zasilacz impulsowy ATTE APS-120-550-DIN4 - 1 szt.
