Pulsar PSUPS20A12CR
ZASILACZ BUFOROWY Z MIEJSCEM NA REJESTRATOR PULSAR PSUPS20A12CR 13,8V/12V/20A/2x17Ah
ZASILACZ BUFOROWY Z MIEJSCEM NA REJESTRATOR PULSAR PSUPS20A12CR 13,8V/12V/20A/2x17Ah
ZASILACZ BUFOROWY Z MIEJSCEM NA REJESTRATOR PULSAR PSUPS20A12CR 13,8V/12V/20A/2x17Ah
ZASILACZ BUFOROWY Z MIEJSCEM NA REJESTRATOR PULSAR PSUPS20A12CR 13,8V/12V/20A/2x17Ah

ZASILACZ BUFOROWY Z MIEJSCEM NA REJESTRATOR PULSAR PSUPS20A12CR 13,8V/12V/20A/2x17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13100

Kod EAN: 5902135302927

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 1 386,33 zł

Cena netto: 1 127,10 zł

Cena katalogowa: 1 630,98 zł

Oszczędzasz: 244,65 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy Pulsar PSUPS20A12CR przeznaczony jest do nieprzerwanego zasilania urządzeń telewizji przemysłowej CCTV wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz posiada 2 obwody: 1x5A/12VDC do zasilania rejestratora i 16x0,8A/13,8V DC do zasilania kamer. Wydajność zasilacza wynosi:

1. Prąd wyjściowy 16x0,8A + 5A rejestrator + 2A ładowanie akumulatora
2. Prąd wyjściowy 16x0,7A + 5A rejestrator + 4A ładowanie akumulatora
3. Prąd wyjściowy 16x0,4A + 5A rejestrator + 8A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 20A.

W przypadku zaniku napięcia sieciowego 230V następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (2h) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 34Ah.
Zasilacz umieszczony jest w obudowie metalowej miejscem na akumulator 2x 17Ah/12V oraz rejestrator. Konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych RODO (możliwość montażu dwóch zamków o różnym kodzie). Wyposażona jest także w mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

Cechy produktu:

  • wysoka sprawność 85%
  • 16 wyjść zabezpieczonych bezpiecznikami szklanymi 1A do zasilania kamer
  • wyjście 12V/5A dedykowane do zasilania rejestratora
  • kontrola ładowania i konserwacji akumulatora
  • prąd ładowania akumulatora: 2A/4A/8A ustawiany zworką (akumulatory 2x17Ah podłączone równolegle)
  • orientacyjny czas podtrzymania: 2h
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • sygnalizacja optyczna LED
  • konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych RODO (możliwość montażu dwóch zamków o różnym kodzie)
  • zabezpieczenia:
    • przeciwzwarciowe SCP,
    • przeciążeniowe OLP,
    • termiczne OHP
    • nadnapięciowe OVP,
    • przepięciowe,
    • antysabotażowe
  • wyjście zasilania: 16x1,0A/13,8VDC + 1x5A/12VDC
  • wbudowany układ korekcji współczynnika mocy (PFC)

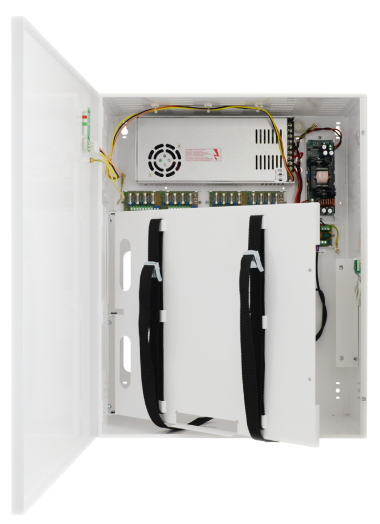

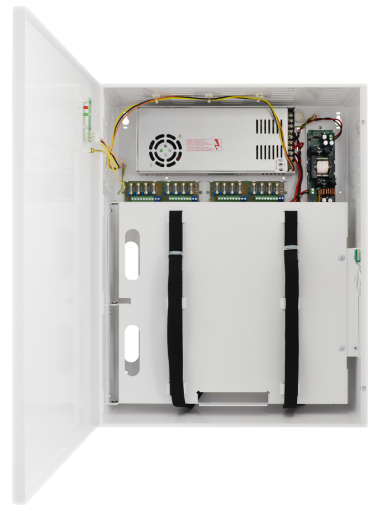

  • posiada miejsce na rejestrator i uchylną płytę montażową z pasami mocującymi do montażu rejestratora
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • chłodzenie wymuszone - wbudowany wentylator
  • bezprzerwowe zasilanie: 13,8V DC do kamer HD
  • bezprzerwowe zasilanie: 12V DC do rejestratora
  • miejsce na akumulator: 2x 17Ah/12V
  • szeroki zakres napięcia zasilania 176÷264V AC

Schemat blokowy:
alt
Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 264W max.
  • sprawność 85%
  • współczynnik mocy PF: >0,95 @230V AC
  • napięcie wyjściowe (listwy bezpiecznikowe 16x): 11V÷13,8V DC (praca buforowa), 9,5V÷13,8V DC (praca bateryjna)
  • napięcie wyjściowe (rejestrator): 12V DC utrzymywane niezależnie od stanu naładowania akumulatora
  • prąd wyjściowy tAMB<30°C:
    • 16x0,8A + 5A rejestrator + 2A (ładowanie akumulatora)
    • 16x0,7A + 5A rejestrator + 4A (ładowanie akumulatora)
    • 16x0,4A + 5A rejestrator + 8A (ładowanie akumulatora)
    • Sumaryczny prąd odbiorników + akumulatora wynosi max. 20A
  • prąd wyjściowy tAMB=40°C:
    • 16x0,4A + 5A rejestrator + 2A (ładowanie akumulatora)
    • Sumaryczny prąd odbiorników + akumulatora wynosi max. 14A*
  • zakres regulacji napięcia wyjściowego: 12V÷14,5V
  • napięcie tętnienia: 120 mV p-p max.
  • pobór prądu przez układy zasilacza: 0,3 A
  • prąd ładowania akumulatora: 2A, 4A lub 8A ustawiany zworką
  • orientacyjny czas podtrzymania: 2h
  • zabezpieczenie przeciwzwarciowe SCP: 2x Listwa LB8: 16x F 1A bezpiecznik topikowy, Filtr wyjściowy 1xF 5A
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy 30A
  • zabezpieczenie nadnapięciowe OVP: >16V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20 s.)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)

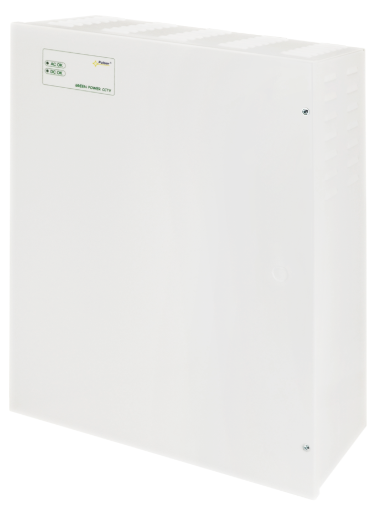

  • sygnalizacja optyczna - panel przedni zasilacza:
    • czerwona, stan normalny: świeci światłem ciągłym, awaria: nie świeci (AC OK dioda sygnalizująca stan zasilania AC);
    • zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci (DC OK dioda sygnalizująca stan zasilania DC na wyjściu zasilacza)
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 1,0 mm, kolor RAL9003
  • złącza:
    • zasilanie: Φ0,63-2,50 (AWG 22-10)
    • wyjścia do kamer: Φ0,63-2,50 (AWG 22-10)
    • wyjścia rejestratora: kabel zasilający 55cm, zakończony wtykiem DC 5,5/2,1
    • wyjścia akumulatora: Ф6/2,5mm2
    • wyjscie TAMPER: przewody
  • zamykanie: wkręt walcowy x2 (z czoła), możliwość montażu dwóch zamków o różnym kodzie
  • napięcie zasilania: 176÷264V AC / 50Hz
  • pobór prądu: 1,5A @230V AC
  • wymiary miejsca na rejestrator: max. 380 x 320 x 65 mm
  • wymiary miejsca na akumulator: max. 380 x 340 x 175 mm
  • wymiary: 420 x 535 x 193+14 mm
  • waga (netto): 11.6kg
alt
W zestawie:

  • zasilacz buforowy Pulsar PSUPS20A12CR - 1 szt;
  • instrukcja.
