Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia nieprzerwane zasilanie kamer, rejestratorów i innych urządzeń monitoringu podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia ciągłą pracę central alarmowych oraz podłączonych urządzeń dzięki współpracy z akumulatorem buforowym.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, elektrozaczepów i innych urządzeń odpowiedzialnych za kontrolę wejść.

✔️ Instalacje wymagające ciągłości zasilania: przeznaczony do urządzeń, które muszą pracować również podczas przerw w dostawie energii elektrycznej.

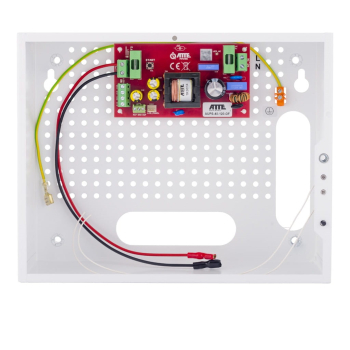

✔️ Montaż wewnątrz budynków: stalowa obudowa ABOX-E umożliwia estetyczną instalację zasilacza wraz z akumulatorem 7 Ah oraz uporządkowanie okablowania.

✔️ Rozbudowa systemów zabezpieczeń: obudowa z otworami montażowymi w rastrze 10,8 mm pozwala na instalację dodatkowych modułów kompatybilnych z systemem ABOX.

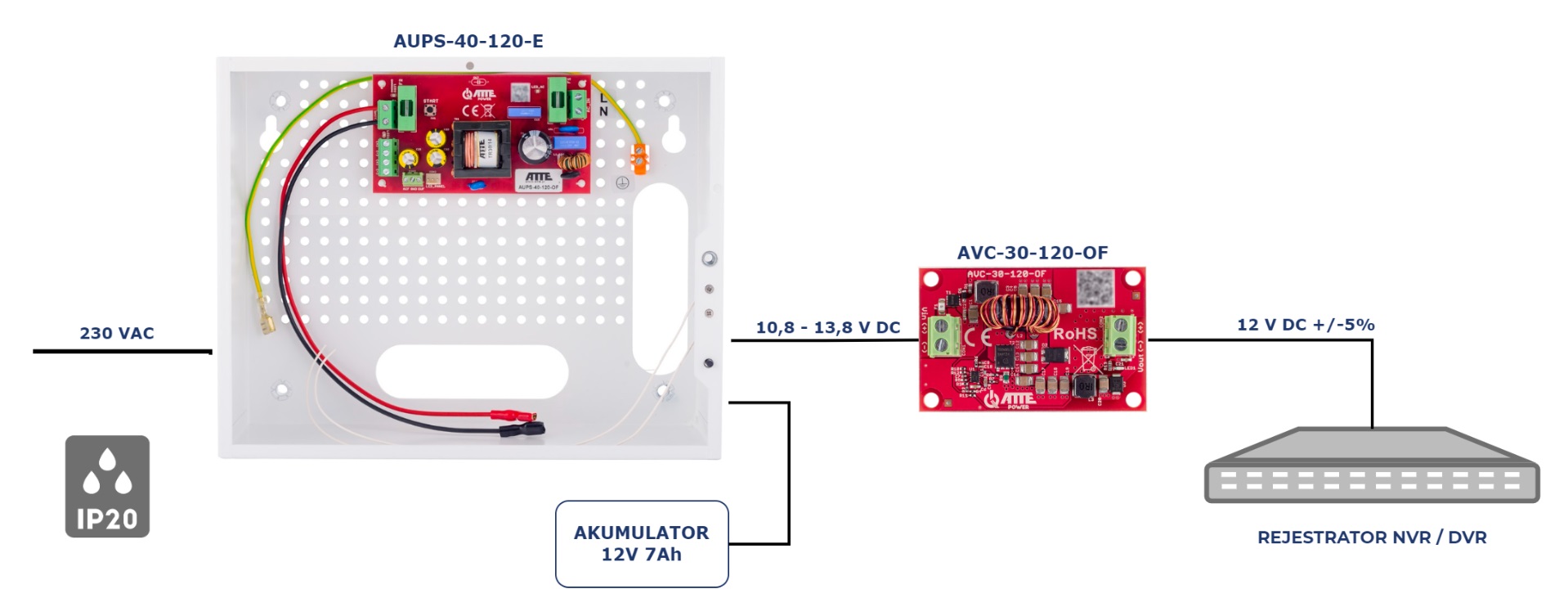

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 3,5 A – praca ciągła
• 5 A – maksymalnie podczas ładowania akumulatora

• 42 W – praca ciągła
• 60 W – maksymalnie podczas ładowania akumulatora

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• prąd ładowania akumulatora: do 1,5 A (zależny od stopnia rozładowania akumulatora)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA (każde wyjście)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe 7 A z automatycznym powrotem po usunięciu zwarcia
• podczas pracy z akumulatorem: bezpiecznik topikowy 6,3 A

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem – bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po pojawieniu się zasilania sieciowego

Sygnalizacja:

• żółta dioda LED – obecność napięcia sieciowego
• zielona dioda LED – obecność napięcia wyjściowego
• czerwona dioda LED – ładowanie akumulatora

• zielona dioda LED AC – obecność napięcia sieciowego
• czerwona dioda LED DC – obecność napięcia wyjściowego

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza z akumulatora przy braku napięcia sieciowego

Pozostałe:

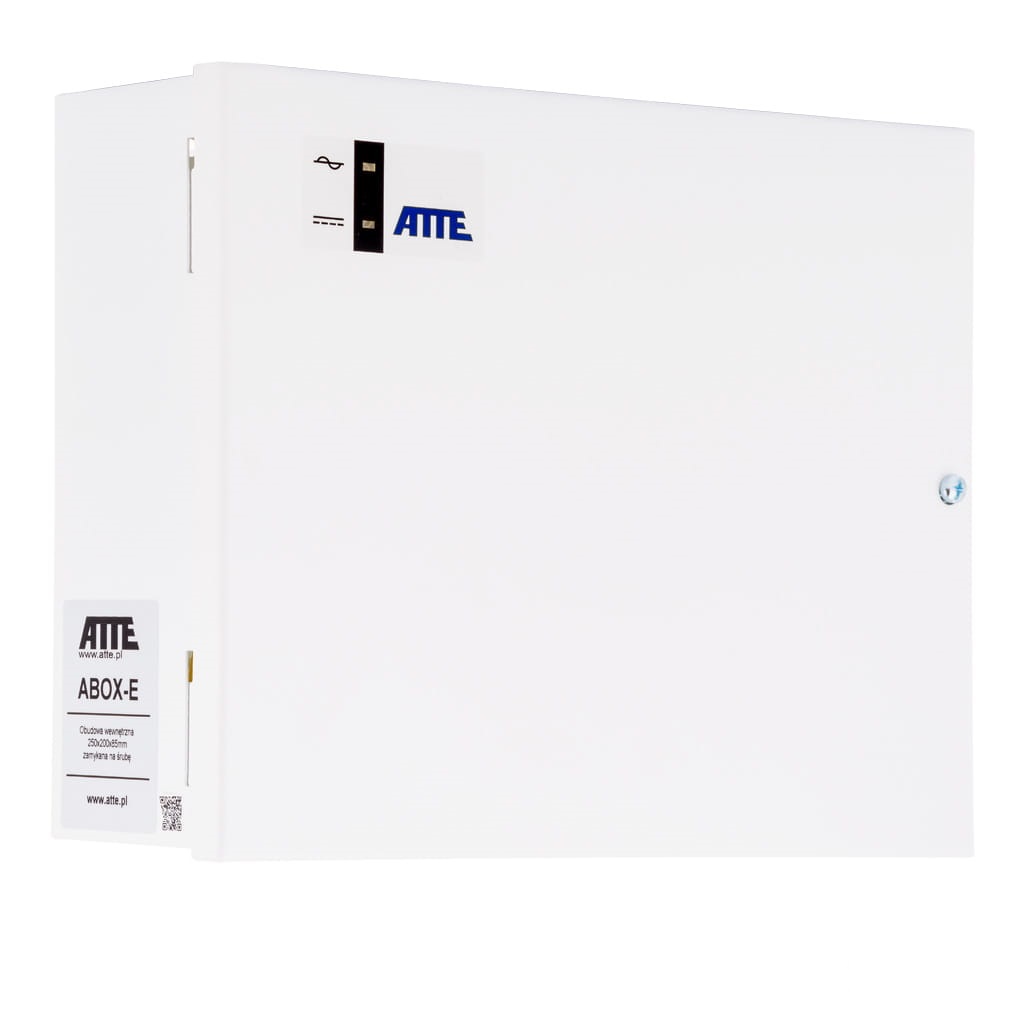

• obudowa: ABOX-E, blacha stalowa 0,8 mm, malowana proszkowo na biało
• systemowy tamper otwarcia

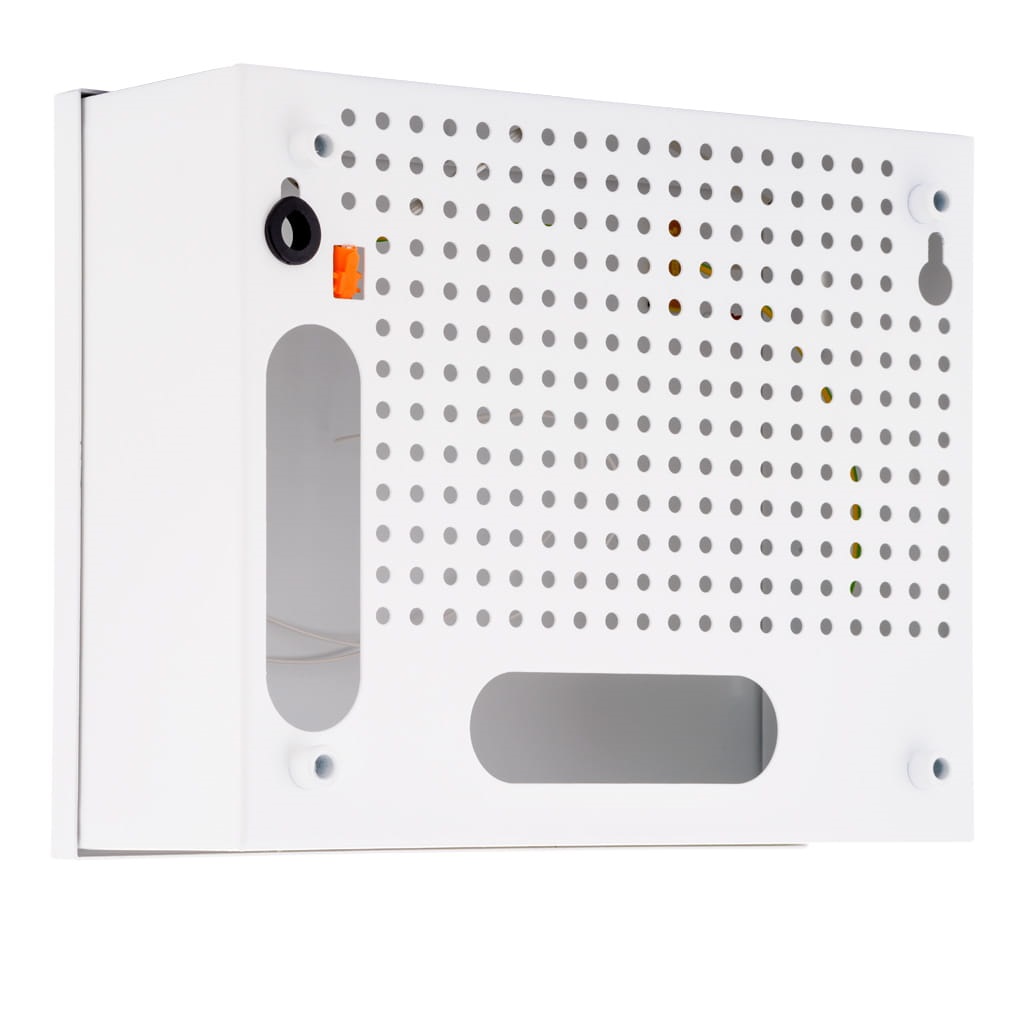

Otworowanie montażowe:

• raster 10,8 mm
• otwory montażowe 6 mm
• dystans do ściany 8 mm
• montaż: naścienny przez otwory montażowe 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 250 × 200 × 85 mm
• waga: 1,40 kg
