Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC
alt
ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTCZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTCZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC

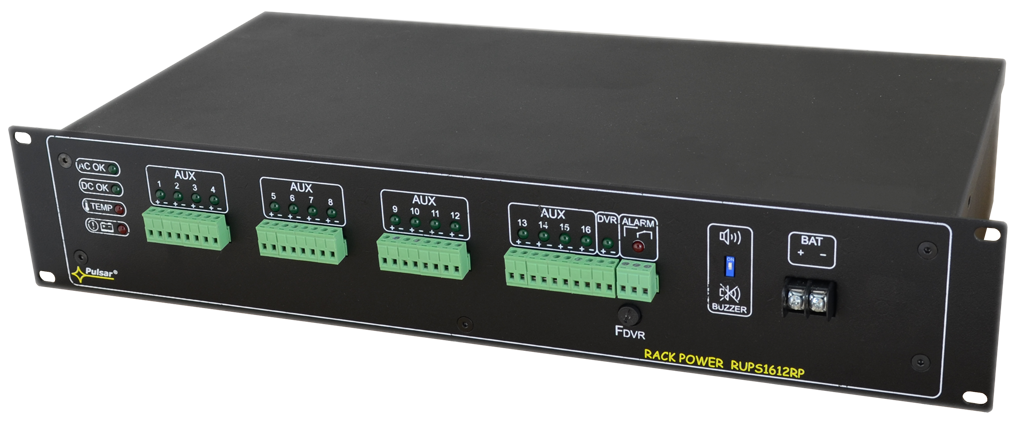

ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC
ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC
ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC

ZASILACZ BUFOROWY RACK PULSAR RUPS1612RP 13.8V/12V/20A/PTC

Pulsar

Dostępność: Produkt archiwalny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13051

Kod EAN: 5902135306734

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 2 107,73 zł

Cena netto: 1 713,60 zł

Cena katalogowa: 2 479,68 zł

Oszczędzasz: 371,95 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy RACK Pulsar RUPS1612RP przeznaczony jest do bezprzerwowego zasilania max. 16 kamer HD oraz rejestratora wymagających stabilizowanego napięcia 12V DC (+/- 15%). Zasilacz posiada 2 obwody:

  • 1x4A / 12V DC do zasilania rejestratora
  • 16x0,75A / 13,8V DC do zasilania kamer

Wydajność zasilacza wynosi:

Prąd wyjściowy 16x 0,75A + 4A rejestrator + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 18A.

Zasilacz posiada 16 wyjść do kamer zabezpieczonych niezależnie bezpiecznikami polimerowymi PTC 1A oraz wyjście do rejestratora zabezpieczone bezpiecznikiem topikowym 4A. Wyposażony został w wyjście awarii zbiorczej ALARM (w przypadku wystąpienia awarii załączana jest dioda LED, następuje przełączenie styków przekaźnika oraz załączana jest sygnalizacja dźwiękowa).
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (4,5h) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 65Ah (brak w zestawie).
Urządzenie skonstruowane jest w oparciu o moduł zasilacza impulsowego o wysokiej sprawności energetycznej i umieszczone jest w obudowie przystosowanej do montażu w szafie RACK standard 19”.

Cechy zasilacza:

  • sprawność: 82%
  • 16 wyjść do kamer zabezpieczonych niezależnie bezpiecznikami polimerowymi 1A
  • wyjście do rejestratora zabezpieczone bezpiecznikiem topikowym 4A
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora: 2A (akumulator 1x17Ah / 1x28Ah / 1x40Ah / 1x65Ah - brak w zestawie)
  • kontrola obecności napięcia na wyjściach AUX1 ÷ AUX16, DVR
  • orientacyjny czas podtrzymania: 4h 30min
  • sygnalizacja akustyczna awarii
  • sygnalizacja optyczna LED: AC, DC, TEMP, LoB, ALARM, AUX1 ÷ AUX16, DVR
  • wyjście techniczne awarii zbiorczej ALARM – przekaźnikowe, wyzwalane przez:
    • zanik sieci 230V AC
    • niskie napięcie akumulatora (<11,5V)
    • zadziałanie bezpiecznika wyjściowego w obwodzie zasilania kamer
    • zadziałanie bezpiecznika wyjściowego w obwodzie zasilania rejestratora
    • zbyt wysoką temperaturę zasilacza (>70°C)
    • uszkodzenie zasilacza
  • chłodzenie wymuszone (wentylator)
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe
  • bezprzerwowe zasilanie 13,8VDC/16x0,75A do kamer HD (12A max.)
  • bezprzerwowe zasilanie 12VDC/4A do rejestratora

Schemat blokowy:

alt

Specyfikacja techniczna:

  • moc zasilacza: 241W max.
  • napięcie wyjściowe AUX1÷AUX16 - kamery: 11V ÷ 13,8V DC (praca buforowa); 9,5V ÷ 13,8V DC (praca bateryjna)
  • napięcie wyjściowe DVR - rejestrator: 12V DC – utrzymywane niezależnie od stanu naładowania akumulatora
  • prąd wyjściowy: 16x 0,75A + 4A rejestrator + 2A ładowanie akumulatora
  • napięcie tętnienia: 120 mV p-p max.
  • prąd ładowania akumulatora (akumulator 1x17Ah/ 1x28Ah/ 1x40Ah/ 1x65Ah): 2A max.
  • orientacyjny czas podtrzymania: 4,5h
  • pobór prądu przez układy zasilacza: 0,33A
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie przeciwzwarciowe SCP: 16x PTC 1A, bezpiecznik polimerowy (kamery); 1x F 4A, bezpiecznik topikowy (rejestrator)
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie nadnapięciowe OVP: >16V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20 s.)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy 30A
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (+/-5%) – odłączenie zacisku akumulatora
  • sygnalizacja optyczna pracy: diody LED: AC, DC, TEMP, LoB, ALARM, AUX1÷AUX16
  • akustyczna sygnalizacja pracy: sygnalizator piezoelektryczny ~75dB/0,3m
  • wyjście techniczne awarii zbiorczej ALARM: typu przekaźnikowego: 1A@ 30VDC/50VAC
  • bezpiecznik Fmains w obwodzie zasilania 230V: T 6,3A
  • bezpiecznik Faux: F 4A
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • mocowanie: czteropunktowe doczołowe do profili RACK - w komplecie 4 śruby M6 + koszyki
  • obudowa: blacha stalowa RAL 9005, czarny
  • złącza:
    • wejście 230V AC: gniazdo IEC C14 z bezpiecznikiem, kabel zasilający 2m (na wyposażeniu)
    • wyjścia: ALARM, AUX1÷AUX16: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2
    • wyjście DVR: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2 , kabel zasilający 2m (na wyposażeniu)
    • wyjście akumulatora BAT: 6,3F-2,5
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,3A@230V AC max.
  • wymiary: W=482, W1=442, H=88, D=267, D1=32, D2=10 [+/- 2mm]
  • wymiary montażowe: W=19”, H=2U, D=267
  • waga (netto): 6,2 kg
alt
W zestawie:

  • zasilacz buforowy RACK Pulsar RUPS1612RP - 1 szt;
  • instrukcja.
