Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A
alt

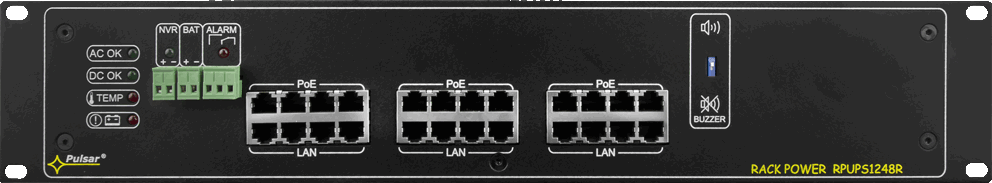

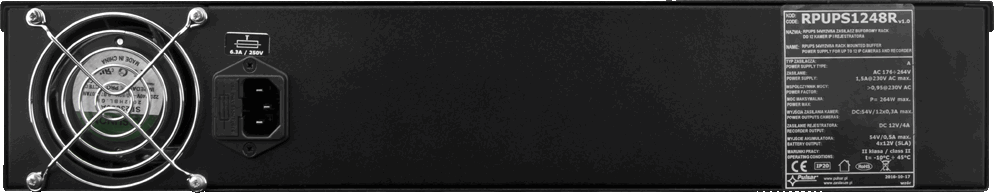

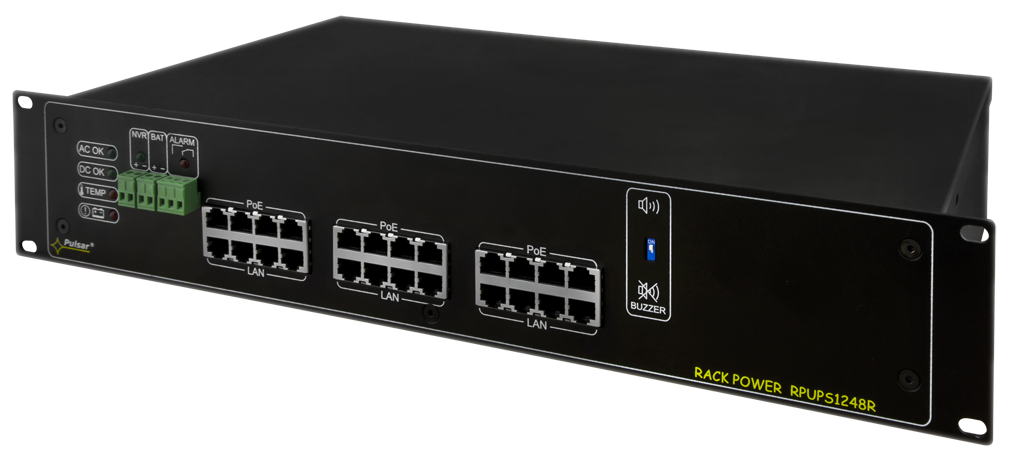

ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5AZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5AZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A
ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A
ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A
ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A

ZASILACZ BUFOROWY RACK PULSAR RPUPS1248R 54V/12V/5A

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13053

Kod EAN: 5902135308233

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 2 129,68 zł

Cena netto: 1 731,45 zł

Cena katalogowa: 2 505,51 zł

Oszczędzasz: 375,83 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy RACK Pulsar RPUPS1248R przeznaczony jest do bezprzerwowego zasilania max. 12 kamer IP oraz rejestratora. Zasilacz posiada 2 obwody:

  • 1x4A / 12V DC do zasilania rejestratora
  • 12x0,3A / 54V DC do zasilania kamer

Wydajność zasilacza wynosi: Prąd wyjściowy 12x 0,3A / 54V DC+ 4A / 12V DC rejestrator + 0,5A ładowanie akumulatora

Zasilacz posiada 12 wyjść do kamer zabezpieczonych niezależnie bezpiecznikami topikowymi 0.5A oraz 1 wyjście do rejestratora zabezpieczone bezpiecznikiem polimerowym PTC 5A. Wyposażony został w wyjście awarii zbiorczej ALARM (w przypadku wystąpienia awarii załączana jest dioda LED oraz następuje przełączenie styków przekaźnika).
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (8h 15 min) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 17Ah (brak w zestawie). Zasilanie do kamer jest dostarczane przy pomocy okablowania sieciowego z wykorzystaniem par 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja odbywa się z wykorzystaniem par 1/2 i 3/6).

Urządzenie skonstruowane jest w oparciu o moduł zasilacza impulsowego o wysokiej sprawności energetycznej i umieszczone jest w obudowie przystosowanej do montażu w szafie RACK standard 19”.

Uwaga!
Zasilacz nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych!

Cechy zasilacza:

  • sprawność: 82%
  • 12 wyjść do kamer zabezpieczonych niezależnie bezpiecznikami polimerowymi PTC 0,5A
  • wyjście do rejestratora zabezpieczone bezpiecznikiem polimerowym PTC 5A
  • kontrola ładowania i konserwacji akumulatora
  • wbudowany układ korekcji współczynnika mocy (PFC)
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
  • prąd ładowania akumulatora: 0.5A (akumulatory 4x7Ah / 4x17Ah - brak w zestawie)
  • kontrola obecności napięcia na wyjściach PoE
  • zasilanie na parach: 4/5(+), 7/8(-)
  • orientacyjny czas podtrzymania: 8h 15 min
  • sygnalizacja akustyczna awarii
  • sygnalizacja optyczna LED: AC, DC, TEMP, LoB, ALARM, NVR
  • wyjście techniczne awarii zbiorczej ALARM – przekaźnikowe, wyzwalane przez:
    • zanik sieci 230V AC
    • niskie napięcie akumulatora (<46V)
    • zadziałanie bezpiecznika wyjściowego w obwodzie zasilania kamer
    • zadziałanie bezpiecznika wyjściowego w obwodzie zasilania rejestratora
    • zbyt wysoką temperaturę zasilacza (>70°C)
    • uszkodzenie zasilacza
  • chłodzenie wymuszone (wentylator)
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe
  • bezprzerwowe zasilanie 54VDC/12x0,3A do 12 kamer IP (15,4W/kanał)
  • bezprzerwowe zasilanie 12VDC/4A do rejestratora

Schemat blokowy:

alt

Specyfikacja techniczna:

  • moc zasilacza: 264W max.
  • napięcie wyjściowe PoE do kamer: 44V ÷ 54V DC (praca buforowa); 38V ÷ 54V DC (praca bateryjna)
  • napięcie wyjściowe NVR - rejestrator: 12V DC – utrzymywane niezależnie od stanu naładowania akumulatora
  • prąd wyjściowy do kamer: 12x 0,3A (I = 3,5A max.)
  • prąd wyjściowy do rejestratora: 4A
  • współczynnik mocy PF: >0,95 @230V AC
  • napięcie tętnienia – wyjście do kamer: 150 mV p-p max.
  • napięcie tętnienia – wyjście do rejestratora: 100 mV p-p max.
  • prąd ładowania akumulatora (akumulatory 4×7Ah / 4×17Ah, podłączone szeregowo): 0,5A max.
  • orientacyjny czas podtrzymania: 8h 15 min
  • pobór prądu przez układy zasilacza: 150 mA
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie przeciwzwarciowe SCP: 12x PTC 0,5A, bezpiecznik polimerowy (kamery); 1x PTC 5A, bezpiecznik polimerowy (rejestrator)
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie nadnapięciowe OVP: >62V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20s)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy
  • sygnalizacja optyczna pracy: diody LED: AC, DC, LoB, TEMP, ALARM, NVR
  • akustyczna sygnalizacja pracy: sygnalizator piezoelektryczny ~75dB/0,3m
  • wyjście techniczne awarii zbiorczej ALARM: typu przekaźnikowego: 1A@ 30VDC/50VAC
  • bezpiecznik Fmains w obwodzie zasilania 230V: T 6,3A
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • mocowanie: czteropunktowe doczołowe do profili RACK - w komplecie 4 śruby M6 + koszyki
  • obudowa: blacha stalowa RAL 9005, czarny
  • złącza:
    • wejście 230V AC: gniazdo IEC C14 z bezpiecznikiem, kabel zasilający 1,5m (na wyposażeniu)
    • wyjście techniczne ALARM: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2
    • wyjście zasilania rejestratora NVR: Φ0,5-2,1 (AWG 24-12) 0,5-1,5mm2 , kabel zasilający 2m (na wyposażeniu)
    • wyjścia zasilania do kamer PoE: gniazda RJ45 8P8C
    • wyjście akumulatora BAT: 6,3F-2,5
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,5A@230V AC max.
  • wymiary: W=482, W1=442, H=88, D=267, D1=32, D2=10 [+/- 2mm]
  • wymiary montażowe: W=19”, H=2U, D=267
  • waga (netto): 6 kg
alt
W zestawie:

  • zasilacz buforowy RACK Pulsar RPUPS1248R - 1 szt;
  • instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40
