Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A
alt

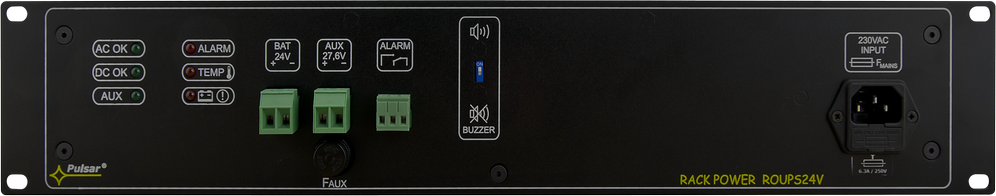

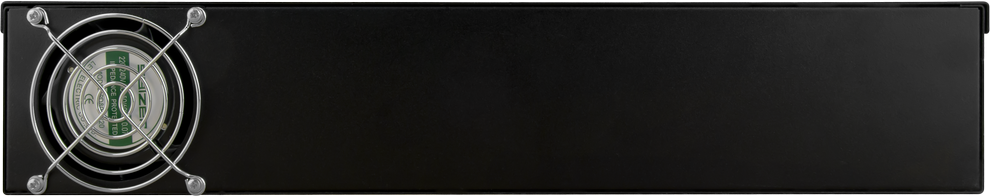

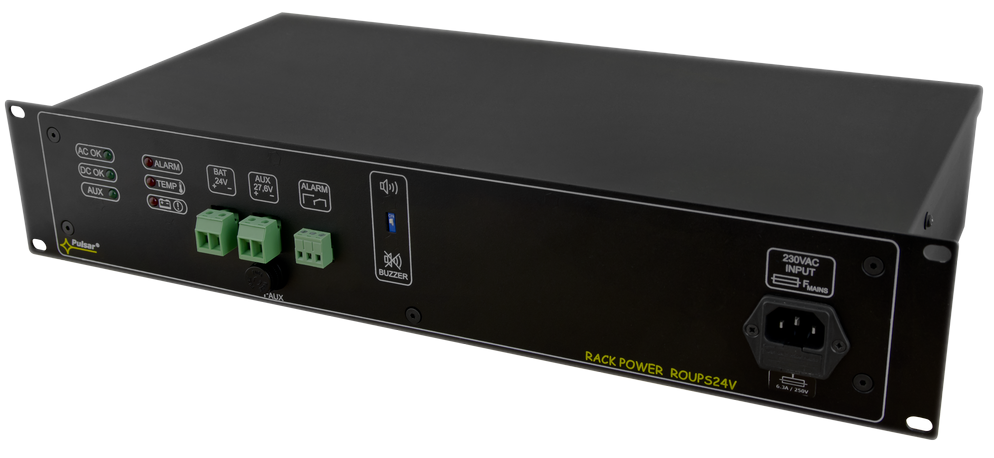

ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10AZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10AZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A
ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A
ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A
ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A

ZASILACZ BUFOROWY RACK PULSAR ROUPS24V 27.6V/10A

Pulsar

Dostępność: Produkt archiwalny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13042

Kod EAN: 5902135308387

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 1 521,20 zł

Cena netto: 1 236,75 zł

Cena katalogowa: 1 789,65 zł

Oszczędzasz: 268,45 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy RACK Pulsar ROUPS24V przeznaczony jest do bezprzerwowego zasilania urządzeń wymagających stabilizowanego napięcia 24V DC (+/- 15%). Zasilacz dostarcza napięcia U=27,6V DC o maksymalnej wydajności prądowej I=9A + 1A ładowanie akumulatora.
Zasilacz wyposażony został w wyjście awarii zbiorczej ALARM (w przypadku wystąpienia awarii załączana jest dioda LED, następuje przełączenie styków przekaźnika oraz załączana jest sygnalizacja dźwiękowa).
W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Wyjście zasilacza zabezpieczone jest bezpiecznikiem topikowym 10A. Wyjście AUX zasilacza można rozdzielić na 8 lub 16 wyjść stosując listwy bezpiecznikowe RACK:

  • RLB8 (listwa bezpiecznikowa RACK 8x2A),
  • RLB16 (listwa bezpiecznikowa RACK 16x1A).

Urządzenie skonstruowane jest w oparciu o moduł zasilacza impulsowego o wysokiej sprawności energetycznej i umieszczone jest w obudowie przystosowanej do montażu w szafie RACK standard 19”.

Cechy zasilacza:

  • sprawność: 85%
  • wyjście zabezpieczone bezpiecznikiem topikowym 10A
  • wbudowany układ korekcji współczynnika mocy (PFC)
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora: 1A (akumulatory 2x7Ah / 2x17Ah / 2x28Ah - brak w zestawie)
  • kontrola obecności napięcia na wyjściu
  • sygnalizacja akustyczna awarii
  • sygnalizacja optyczna LED: AC, DC, TEMP, LoB, ALARM, AUX
  • wyjście techniczne awarii zbiorczej ALARM – przekaźnikowe, wyzwalane przez:
    • zanik sieci 230V AC
    • niskie napięcie akumulatora (<23V)
    • zadziałanie bezpiecznika wyjściowego
    • zbyt wysoką temperaturę zasilacza (>70°C)
    • uszkodzenie zasilacza
  • chłodzenie wymuszone (wentylator)
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe

Schemat blokowy:

alt

Specyfikacja techniczna:

  • moc zasilacza: 276W max.
  • napięcie wyjściowe: 22V ÷ 27,6V DC (praca buforowa); 19V ÷ 27,6V DC (praca bateryjna)
  • prąd wyjściowy: 9A + 1A ładowanie akumulatora
  • współczynnik mocy PF: >0,95@230V AC
  • napięcie tętnienia: 150 mV p-p max.
  • pobór prądu przez układy zasilacza: 180 mA
  • prąd ładowania akumulatora (akumulatory 2x7Ah / 2x17Ah / 2x28Ah, podłączone szeregowo): 1A max.
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie przeciwzwarciowe SCP: F 10A, bezpiecznik topikowy
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie nadnapięciowe OVP: >32V (zadziałanie wymaga odłączenia napięcia zasilania na czas min. 20 s.)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy
  • sygnalizacja optyczna pracy: diody LED: AC, DC, TEMP, LoB, ALARM, AUX
  • akustyczna sygnalizacja pracy: sygnalizator piezoelektryczny ~75dB/0,3m
  • wyjście techniczne awarii zbiorczej ALARM: typu przekaźnikowego: 1A@ 30VDC/50VAC
  • bezpiecznik Fmains w obwodzie zasilania 230V: T 6,3A
  • bezpiecznik Faux: F 10A
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • mocowanie: czteropunktowe doczołowe do profili RACK - w komplecie 4 śruby M6 + koszyki
  • obudowa: blacha stalowa RAL 9005, czarny
  • złącza:
    • wejście 230V AC: gniazdo IEC C14 z bezpiecznikiem, kabel zasilający 1,5m (na wyposażeniu)
    • wyjście techniczne: ALARM: Φ0,5-2,1 (AWG 24-12) 0,2-1,5mm2
    • wyjścia AUX, BAT: Φ0,5-3,2 (AWG 24-8) 0,5-4mm2
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,5A@230V AC max.
  • wymiary: W=482, W1=442, H=88, D=262, D1=5, D2=32 [+/- 2mm]
  • wymiary montażowe: W=19", H=2U, D=262
  • waga (netto): 5,7 kg
alt
W zestawie:

  • zasilacz buforowy RACK Pulsar ROUPS24V - 1 szt;
  • instrukcja.
