Zasilacz buforowy Pulsar PSBEN5024C/LCD przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 24V DC (+/-15%).
W zależności od wymaganego stopnia zabezpieczenia systemu alarmowego w miejscu instalacji wydajność zasilacza oraz prąd ładowania akumulatora należy ustalić w sposób następujący:

Stopień 1, 2 - okres gotowości 12h:
Prąd wyjściowy 1,4A + 3A ładowanie akumulatora

Stopień 3- okres gotowości 30h (jeżeli uszkodzenia podstawowego źródła zasilania są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1):
Prąd wyjściowy 0,56A + 3A ładowanie akumulatora

Stopień 3- okres gotowości 60h (jeżeli uszkodzenia podstawowego źródła zasilania nie są zgłaszane w alarmowym centrum odbiorczym ARC (zgodnie z 9.2 – PN-EN 50131-1):
Prąd wyjściowy 0,28A + 3A ładowanie akumulatora

Ogólnego zastosowania - jeżeli zasilacz nie jest montowany w instalacji spełniającej wymagania normy alarmowej wg PN-EN 50131 wówczas dopuszczalna wydajność prądowa zasilacza wynosi:
1. Prąd wyjściowy 5A + 0,6A ładowanie akumulatora
2. Prąd wyjściowy 4,1A + 1,5A ładowanie akumulatora
3. Prąd wyjściowy 3,4A + 2,2A ładowanie akumulatora
4. Prąd wyjściowy 2,6A + 3A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5,6A.

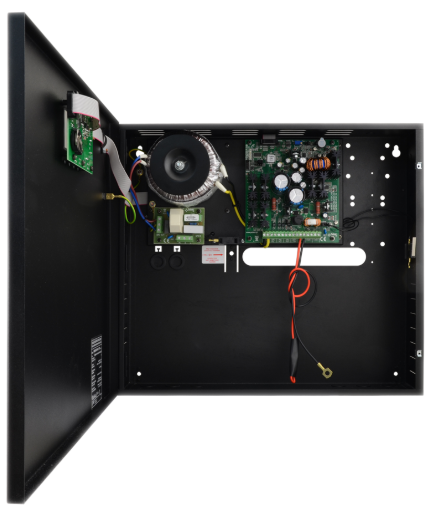

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 2x 17Ah/12V (brak w zestawie). Posiada mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki) oraz oderwanie jej od podłoża.

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • sprawność: 83%

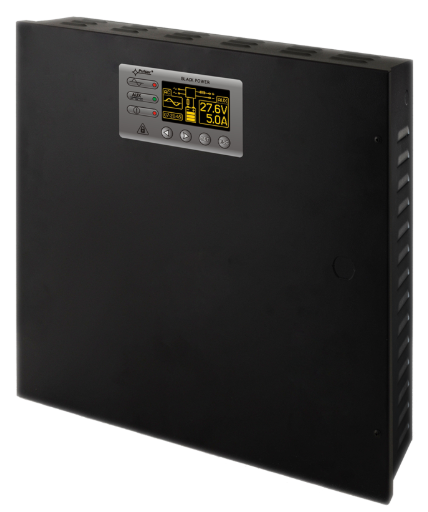

  • panel LCD
  • możliwość zdalnego monitoringu przez sieć LAN, WiFi, RS485, USB - wymagane dodatkowe moduły (brak w zestawie)
  • niski poziom tętnień napięcia
  • mikroprocesorowy system automatyki
  • inteligentne zarządzanie wyjściowym stopniem mocy zasilacza
  • port komunikacyjny „SERIAL” z zaimplementowanym protokołem MODBUS RTU
  • zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB)
  • darmowy program „PowerSecurity” do monitorowania parametrów pracy zasilacza
  • kontrola:
    • prądu obciążenia
    • napięcia wyjściowego
    • stanu bezpiecznika wyjściowego
    • ciągłości obwodu akumulatora i jego napięć
    • stanu bezpiecznika akumulatora
    • ładowania i konserwacji akumulatora
  • dynamiczny test akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • ochrona akumulatora przed przeładowaniem
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • przycisk START załączenia akumulatora
  • przycisk STOP wyłączenia podczas pracy akumulatorowej
  • optyczna sygnalizacja przeciążenia zasilacza OVL
  • sygnalizacja akustyczna awarii
  • wybór czasu sygnalizacji zaniku sieci AC
  • wejścia/wyjścia techniczne z izolacją galwaniczną
  • wejście awarii zbiorczej EXT IN
  • wewnętrzna pamięć stanu pracy zasilacza
  • wyjście zasilania:
    • 5A/27,6VDC (dla ogólnego zastosowania)
    • 1,4A/27,6VDC (dla stopnia 1, 2)
    • 0,56A/27,6VDC (dla stopnia 3)
  • zdalny test akumulatora (wymagane dodatkowe moduły)
  • prąd ładowania akumulatora 0,6A/1,5A/2,2A/3A, przełączany zworką
  • sygnalizacja optyczna - panel LCD:
    • wskazania parametrów elektrycznych, np.: napięcie, prąd
    • sygnalizacja awarii
    • konfiguracja ustawień zasilacza z poziomu panelu
    • 3 poziomy dostępu zabezpieczone hasłami
    • historia pracy zasilacza
    • historia awarii
    • zegar czasu rzeczywistego z podtrzymaniem bateryjnym
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • termiczne OHP
    • przepięciowe
    • antysabotażowe (tamper) - otwarcie obudowy i oderwanie od podłoża
  • wyjścia techniczne typu OC:
    • EPS - zaniku sieci 230V AC,
    • PSU - awaria zasilacza,
    • APS – awaria akumulatora
  • zgodność z normami: EN50131
  • obudowa natynkowa, zamykanie - skręcana (możliwość montażu zamka)
  • chłodzenie konwekcyjne
  • 5 lat gwarancji
  • miejsce na akumulator 2x 17Ah/12V (brak w zestawie)
  • napięcie zasilania 230VAC/50Hz
  • pobór prądu przez układy zasilacza: 22 mA max.

Schemat blokowy:

alt

Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source), stopień zabezpieczenia 1-3, klasa środowiskowa II
  • moc zasilacza: 155W max.
  • napięcie wyjściowe: 22 V÷ 27,6V DC (praca buforowa); 20 V÷ 27,6V DC (praca bateryjna)
  • prąd wyjściowy:
    • dla stopnia 1, 2: Io = 1,4A + 3A ładowanie akumulatora
    • dla stopnia 3: Io = 0,56A + 3A ładowanie akumulatora - (wymaga podłączenia do ARC, zgodnie z 9.2 – PN-EN 50131-1); Io = 0,28A + 3A ładowanie akumulatora
    • dla ogólnego zastosowania: Io = 5A + 0,6A ładowanie akumulatora; Io = 4,1A + 1,5A ładowanie akumulatora; Io = 3,4A + 2,2A ładowanie akumulatora; Io = 2,6A + 3A ładowanie akumulatora
  • zakres regulacji napięcia wyjściowego: 24 V÷ 29 V
  • napięcie tętnienia: 160 mV p-p max.
  • pobór prądu przez układy zasilacza podczas pracy bateryjnej: 26 mA; 17 mA (wyłączone podświetlenie pulpitu LCD)
  • prąd ładowania akumulatora: 0,6A / 1,5A / 2,2A / 3A – przełączany zworką IBAT
  • sygnalizacja niskiego napięcia akumulatora: Ubat < 23V, podczas pracy bateryjnej
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: U>31V, odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne – ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej), automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: programowo - sprzętowe
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: T 6,3A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<20,0 V (± 2%) – odłączenie (-BAT) akumulatora, konfiguracja zworką PBAT
  • sygnalizacja otwarcia pokrywy zasilacza lub oderwania od podłoża: mikrowyłącznik TAMPER
  • wyjścia techniczne:
    • EPS FLT - wyjście sygnalizujące awarię zasilania AC:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
      • opóźnienia ok. 5s/140s/17m/2h 20m (+/-5%)
    • APS FLT - wyjście sygnalizujące awarię akumulatora:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
    • PSU FLT - wyjście sygnalizujące awarię zasilacza:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
  • wejście techniczne EXT IN: 10÷30V DC (napięcie załączenia); 0÷2V DC (napięcie wyłączenia); 1500VRMS (poziom izolacji galwanicznej )
  • sygnalizacja optyczna:
    • diody LED na pcb zasilacza,
    • panel LCD:
      • wskazania parametrów elektrycznych, np.: napięcie, prąd
      • sygnalizacja awarii
      • konfiguracja ustawień zasilacza z poziomu panelu
      • 3 poziomy dostępu zabezpieczone hasłami
      • historia pracy zasilacza
      • historia awarii
      • zegar czasu rzeczywistego z podtrzymaniem bateryjnym
  • sygnalizacja akustyczna: sygnalizator piezoelektryczny 75dB/0,3m, załączany zworką
  • bateria wyświetlacza LCD: 3V, litowa, CR2032
  • bezpiecznik Fbat – T 6,3A / 250V
  • bezpiecznik Fmain – T 6,3A / 250V
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 1,0mm, kolor RAL 9005 (czarny)
  • złącza:
    • zasilanie: Φ0,63÷2,50 (AWG 22-10)
    • wyjścia: Ф0,51÷2 (AWG 24-12)
    • wyjścia akumulatora BAT: 6,3F-2,5, 30cm
  • zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
  • napięcie zasilania: 230V AC /50Hz
  • pobór prądu: 1,1A
  • miejsce na akumulator: 2x 17Ah / 12V (SLA) max. 380 x 165 x 85 mm
  • wymiary: 400 x 350 x 92+8 mm
  • waga (netto): 7.1 kg
alt
W zestawie:

  • zasilacz buforowy Pulsar PSBEN5024C/LCD - 1 szt;
  • instrukcja.
