Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah
alt
ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17AhZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17AhZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah

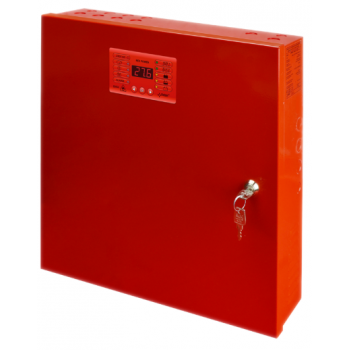

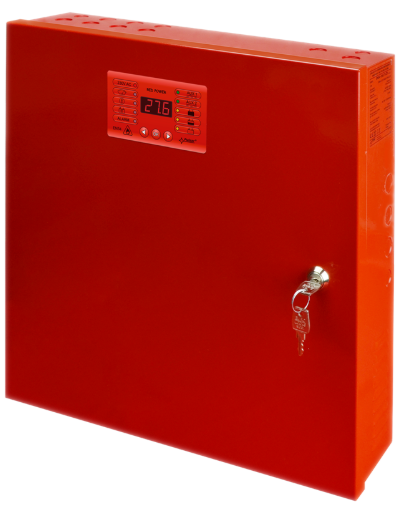

ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah
ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah
ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah

ZASILACZ BUFOROWY PULSAR EN54-7A17 27,6V/7A/2x17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 12967

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 1 081,05 zł

Cena netto: 878,90 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

Zasilacz buforowy Pulsar EN54-7A17 przeznaczony jest do nieprzerwanego zasilania urządzeń sygnalizacji pożarowej, systemów kontroli rozprzestrzeniania dymu i ciepła oraz urządzeń przeciwpożarowych i automatyki pożarowej wymagających stabilizowanego napięcia 24V DC (+/-15%).
Wyposażony jest w 2 niezależnie zabezpieczone wyjścia AUX1 i AUX2, które dostarczają napięcia 27,6V DC o sumarycznej wydajności prądowej:

Praca ciągła:
Prąd wyjściowy Imax a=6A

Praca chwilowa:
Prąd wyjściowy Imax b=7A

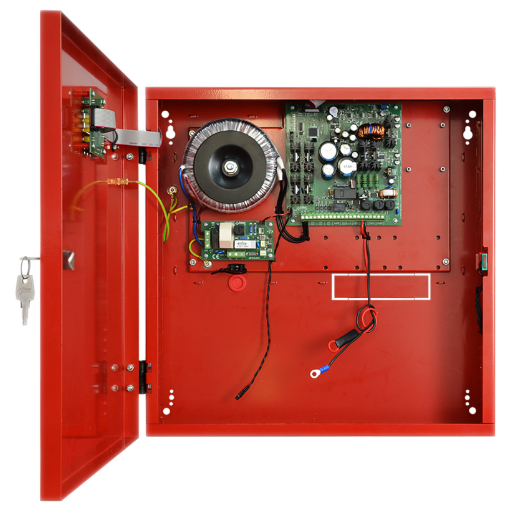

W przypadku zaniku napięcia sieciowego następuje bezprzerwowe przełączenie na źródło zasilania rezerwowego w postaci akumulatorów. Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 2x 17Ah/12V (brak w zestawie). Zasilacz współpracuje z bezobsługowymi akumulatorami kwasowo-ołowiowymi wykonanymi w technologii AGM lub żelowej. Posiada mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

UWAGA!
Zasilacz sprzedawany jest bez akumulatorów - mogą je Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • sprawność: 82%
  • panel LED
  • możliwość zdalnego monitoringu przez sieć LAN, WiFi, RS485, USB (wymagane dodatkowe moduły)
  • niezależnie zabezpieczone wyjścia zasilacza AUX1 i AUX2
  • niski poziom tętnień napięcia
  • mikroprocesorowy system automatyki
  • inteligentna ochrona zasilacza w stanie przeciążenia
  • pomiar rezystancji obwodu akumulatorów
  • automatyczna kompensacja temperaturowa ładowania akumulatorów
  • test akumulatorów
  • dwufazowy proces ładowania akumulatorów
  • funkcja przyspieszonego ładowania akumulatorów
  • kontrola:
    • ciągłości obwodu akumulatorów
    • napięcia akumulatorów
    • stanu bezpiecznika akumulatorów
    • ładowania i konserwacji akumulatorów
    • prądu obciążenia
    • napięcia wyjściowego
    • stanu bezpieczników wyjść AUX1 i AUX2
  • ochrona akumulatorów przed nadmiernym rozładowaniem (UVP) oraz przed przeładowaniem
  • zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
  • pomiar napięcia sieci zasilającej 230V AC
  • port komunikacyjny „SERIAL” z zaimplementowanym protokołem MODBUS RTU
  • darmowy program “PowerSecurity” do monitorowania parametrów pracy zasilacza w wersji na PC oraz mobilnej na telefony z systemem Android
  • zdalny monitoring (opcja: WiFi, Ethernet, RS485, USB)
  • zdalny test akumulatorów (wymagane dodatkowe moduły)
  • współpraca z modułami bezpiecznikowymi EN54- LB4 i EN54-LB8 (opcjonalnie)
  • wyjście zasilania:
    • 6,0A / 27,6VDC (dla pracy ciągłej)
    • 7,0A / 27,6VDC (dla pracy chwilowej)
  • prąd ładowania akumulatora 1,0A
  • wybór czasu sygnalizacji zaniku sieci 230V AC
  • wyjście przekaźnikowe awarii zbiorczej ALARM
  • wejście awarii zbiorczej EXTi
  • sterowane wyjście przekaźnikowe EXTo
  • wejścia/wyjścia techniczne z izolacją galwaniczną
  • wewnętrzna pamięć stanu pracy zasilacza
  • optyczna sygnalizacja przeciążenia zasilacza OVL
  • sygnalizacja akustyczna awarii
  • sygnalizacja optyczna - panel LED:
    • wskazania prądu wyjściowego
    • wskazania napięcia wyjściowego AUX1, AUX2
    • wskazania rezystancji obwodu akumulatorów
    • wskazania napięcia sieci zasilającej 230V AC
    • kody awarii wraz z historią
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • termiczne OHP
    • przepięciowe
    • antysabotażowe (tamper) - otwarcie obudowy
  • wyjścia techniczne typu OC:
    • EPS - zaniku sieci 230V AC,
    • PSU - awaria zasilacza,
    • APS – awaria akumulatora
  • zgodność z normami: EN54-4, EN12101-10
  • obudowa natynkowa, zamykanie obudowy – zamek
  • 5 lat gwarancji
  • miejsce na akumulator 2x 17Ah/12V (brak w zestawie)
  • napięcie zasilania 230VAC/50Hz
  • pobór prądu przez układy zasilacza: 78 mA

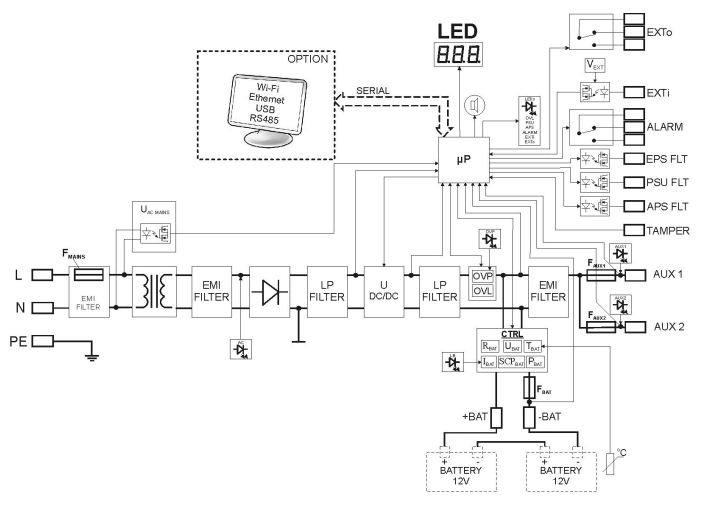

Schemat blokowy:

alt

Specyfikacja techniczna:

  • klasa funkcjonalna (wg PN-EN 12101-10:2007): A
  • moc zasilacza: 193W
  • napięcie wyjściowe (w 20 st. C): 22 V÷ 27,6V DC (praca buforowa); 20 V÷ 27,6V DC (praca bateryjna)
  • prąd wyjściowy:
    • praca ciągła - prąd wyjściowy Imax a=6A
    • praca chwilowa - prąd wyjściowy Imax b=7A
  • maksymalna rezystancja obwodu akumulatorów: 300mΩ
  • napięcie tętnienia: 100 mV p-p max.
  • pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej: 78mA; Jeżeli do zasilacza zostanie dołączony interfejs komunikacyjny lub moduł bezpiecznikowy wówczas należy doliczyć dodatkowy pobór prądu.
  • prąd ładowania akumulatorów: 1A
  • współczynnik kompensacji temperaturowej napięcia akumulatorów: -40mV/ ºC (-5ºC ÷ 40ºC)
  • sygnalizacja niskiego napięcia akumulatora: Ubat < 23V, podczas pracy bateryjnej
  • zabezpieczenie nadnapięciowe OVP: U>30,5V, odłączenie napięcia wyjściowego(odłączenie AUX+), przywracane automatycznie
  • zabezpieczenie przeciwzwarciowe SCP: F8A - ograniczenie prądu, bezpiecznik topikowy FAUX (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie przeciążeniowe OLP: programowo - sprzętowe
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F10A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<20V (± 2%) – odłączenie (+BAT) akumulatorów
  • sygnalizacja otwarcia pokrywy zasilacza: mikrowyłącznik TAMPER
  • wyjścia techniczne:
    • EPS FLT - wyjście sygnalizujące awarię zasilania AC:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
      • opóźnienia ok. 10s/1m/10m/30m (+/-5%) – konfiguracja z poziomu pulpitu
    • APS FLT - wyjście sygnalizujące awarię akumulatora:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
    • PSU FLT - wyjście sygnalizujące awarię zasilacza:
      • typ – elektroniczne, max 50mA/30V DC, izolacja galwaniczna 1500VRMS
    • ALARM - wyjście sygnalizujące awarię zbiorczą:
      • typ – przekaźnikowe: 1A@ 30VDC/50VAC
  • wejście techniczne EXTi: 10÷30V DC (napięcie załączenia); 0÷2V DC (napięcie wyłączenia); 1500VRMS (poziom izolacji galwanicznej )
  • wyjście przekaźnikowe EXTo: 1A@ 30V DC /50V AC
  • sygnalizacja optyczna:
    • diody LED na pcb zasilacza,
    • panel LED:
      • wskazania prądu wyjściowego
      • wskazania napięcia wyjściowego AUX1, AUX2
      • wskazania rezystancji obwodu akumulatorów
      • wskazania napięcia sieci zasilającej
      • kody awarii wraz z historią
  • sygnalizacja akustyczna: sygnalizator piezoelektryczny 75dB/0,3m
  • bezpiecznik Fbat – F 10A / 250V
  • bezpiecznik Fmains – T 6,3A / 250V
  • bezpieczniki Faux1 - F 8A / 250V
  • bezpieczniki Faux2 - F 8A / 250V
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP42
  • obudowa: blacha stalowa DC01 1,2mm, kolor RAL 3001 (czerwony)
  • zaciski:
    • zasilanie sieciowe: Ф0,51÷2 (AWG 24-12)
    • wyjścia : Ф0,51÷2 (AWG 24-12)
    • wyjścia akumulatorów BAT: Ф6 (M6-0-2,5)
  • dławnice kablowe: PG9 – średnica przewodu Ф4÷8mm, PG11 – średnica przewodu Ф5÷10mm
  • zamykanie: zamek na klucz

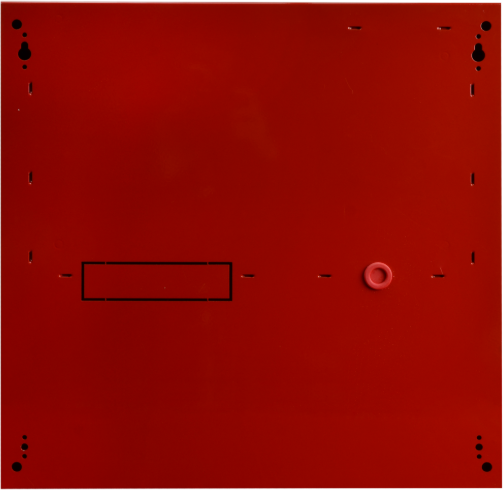

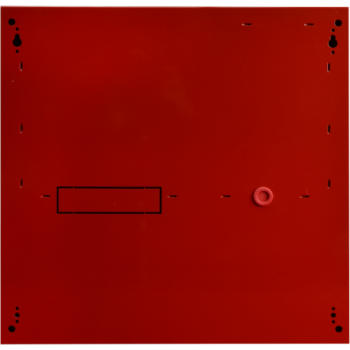

  • mocowanie: 380 x 345 x Φ 6 x4szt (WxH)
  • napięcie zasilania: 230V AC /50Hz
  • pobór prądu: 1,36A @230V AC
  • miejsce na akumulator: 2x 17Ah / 12V (SLA) max. 400 x 180 x 95 mm
  • zalecany model akumulatorów: 2x EP 17-12 lub 2x GP12170
  • wymiary: 420 x 420 x 102+8 mm
  • waga (netto): 10,4 kg
alt
W zestawie:

  • zasilacz buforowy Pulsar EN54-7A17 - 1 szt;
  • czerwone dystanse montażowe – 4 szt;
  • czerwone, metalowe uchwyty montażowe do zawieszenia zasilacza – 4 szt;
  • śruby montażowe M8x16 – 4 kpl;
  • dławnice kablowe PG9 - 4 szt;
  • dławnice kablowe PG11 – 4 szt;
  • przewód do szeregowego połączenia akumulatorów;
  • klucze do zamka zasilacza – 2 szt;
  • opaska kablowa 190x4,8 – 12 szt;
  • instrukcja.
