Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah
alt
ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17AhZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17AhZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah
ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah
ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah
ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah

ZASILACZ BUFOROWY PULSAR AWZ222 13,8V/2A/17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 12949

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 355,47 zł

Cena netto: 289,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

Zasilacz buforowy Pulsar AWZ222 przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-15%). Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego.
W zależności od wymaganego stopnia zabezpieczenia systemu alarmowego w miejscu instalacji wydajność zasilacza oraz prąd ładowania akumulatora należy ustalić w sposób następujący:

Stopień 1, 2 - okres gotowości 12h:  Prąd wyjściowy 1,1A + prąd ładowania akumulatora 0,9A

Ogólnego zastosowania - jeżeli zasilacz nie jest montowany w instalacji spełniającej wymagania normy alarmowej wg PN-EN 50131 wówczas dopuszczalna wydajność prądowa zasilacza wynosi:

1. Prąd wyjściowy 2A (bez akumulatora)
2. Prąd wyjściowy 1,6A + 0,4A prąd ładowania akumulatora
3. Prąd wyjściowy 1,1A + 0,9A prąd ładowania akumulatora

Sumaryczny prąd odbiorników + prąd ładowania akumulatora wynosi max 2A.

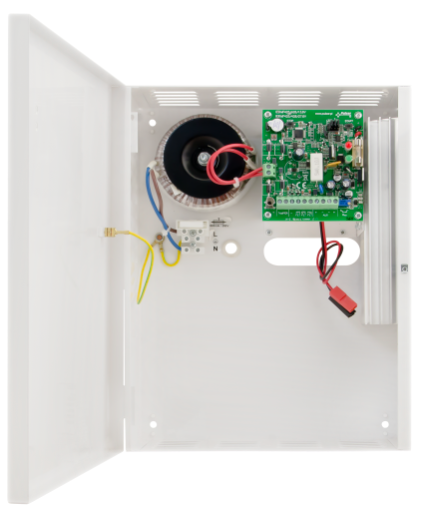

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 17Ah/12V (brak w zestawie). Posiada mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • liniowy stabilizator napięcia
  • mikroprocesorowy system automatyki
  • kontrola napięcia wyjściowego
  • dynamiczny test akumulatora
  • kontrola ciągłości obwodu akumulatora oraz jego napięcia
  • kontrola stanu bezpiecznika akumulatora
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • funkcja START manualnego załączenia zasilania z akumulatora
  • funkcja STOP manualnego wyłączenia podczas pracy akumulatorowej
  • opcja montażu modułu przekaźnikowego MPSBS zmieniającego wyjścia techniczne typu OC na przekaźnikowe (brak w zestawie)
  • regulowane czasy sygnalizacji zaniku sieci AC
  • wyjście zasilania:
    • 2A/13.8VDC (dla ogólnego zastosowania)
    • 1,1/13.8VDC (dla stopnia 1, 2)
  • prąd ładowania akumulatora 0,4A/0,9A
  • sygnalizacja optyczna LED oraz sygnalizacja akustyczna
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • termiczne OHP
    • przepięciowe
    • antysabotażowe (tamper)
  • wyjścia techniczne typu OC:
    • EPS - zaniku sieci 230V AC,
    • PSU - awaria zasilacza i akumulatora,
    • APS – awaria akumulatora
  • zgodność z normami: PN-EN50131-6 w stopniu 1, 2 i klasy środowiskowej II

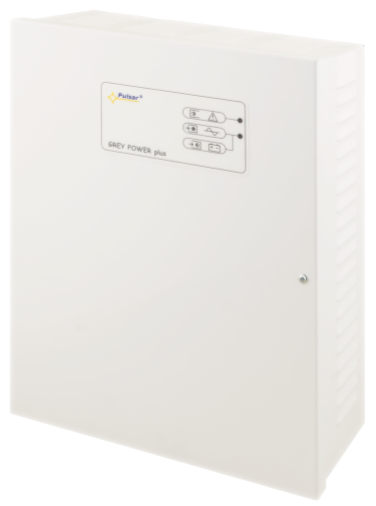

  • obudowa natynkowa, zamykanie - skręcana
  • 5 lat gwarancji
  • miejsce na akumulator 17Ah/12V (brak w zestawie)
  • napięcie zasilania 230VAC/50Hz
  • pobór prądu przez układy zasilacza: 15 mA max.

Schemat blokowy:

alt

Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source), stopień zabezpieczenia 1, 2, klasa środowiskowa II
  • moc zasilacza: 28W max.
  • napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 10V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy:
    • dla stopnia 1, 2: Io = 1,1A + 0,9A prąd ładowania akumulatora
    • dla ogólnego zastosowania: Io = 2A (bez akumulatora);  Io = 1,6A + 0,4A prąd ładowania akumulatora; Io = 1,1A + 0,9A prąd ładowania akumulatora
  • zakres regulacji napięcia wyjściowego: 11÷14,5V DC
  • napięcie tętnienia: 20 mV p-p max.
  • pobór prądu przez układy zasilacza: 15 mA (praca bateryjna)
  • prąd ładowania akumulatora: 0,4A /0,9A przełączany zworką
  • zabezpieczenie przeciwzwarciowe SCP: 200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej); automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 110-150% (@65 st. C ÷ 25 st. C) mocy zasilacza ograniczenie prądu przez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenia obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F3,15A- ograniczenie prądu, bezpiecznik topikowy FBAT (wymaga wymiany wkładki topikowej)
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: U>16,5V odłączenie napięcia wyjściowego (odłączenie AUX+), przywracane automatycznie U> 14,5V sygnalizacja awarii
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<10V (±5%) - odłączenie zacisku akumulatora
  • wyjście techniczne TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)
  • wyjścia techniczne:
    • EPS - wyjście sygnalizujące awarię zasilania AC: typu OC: 50mA max.
      • stan normalny: poziom L (0V), awaria: poziom hi-Z,
      • opóźnienie 0s÷1h - konfiguracja zworką TAC
    • PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza: typu OC: 50mA max.
      • stan normalny: poziom L (0V),
      • awaria: poziom hi-Z,
    • APS - wyjście sygnalizujące awarię akumulatora: typu OC, 50mA max.
      • stan normalny: poziom L (0V),
      • awaria: poziom hi-Z
  • sygnalizacja optyczna: diody LED: stan zasilania AC/DC, awaria
  • sygnalizacja akustyczna: sygnalizator piezoelektryczny 75dB/0,3m, załączany zworką
  • bezpiecznik Fbat – F 3,15A / 250V
  • bezpiecznik Fmains – T 500mA / 250V
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 0,7mm, kolor RAL 9003
  • złącza:
    • zasilanie sieciowe 230V AC: Ф0,51÷2,05 (AWG 24-12), 0,5÷1,5mm2
    • wyjścia: Ф0,51÷2,05 (AWG 24-12), 0,5÷1,5mm2
    • wyjście akumulatora BAT: 6,3F-0,5, 19cm
  • zamykanie: wkręt walcowy: od czoła obudowy
  • napięcie zasilania: 230V AC /50Hz
  • pobór prądu: 0,29 A @230V AC
  • miejsce na akumulator: 17Ah / 12V (SLA) max. 180 x 165 x 85 mm
  • wymiary: 230 x 300 x 92+8 mm
  • waga (netto): 3kg
alt
W zestawie:

  • zasilacz buforowy Pulsar AWZ222 - 1 szt;
  • instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40
