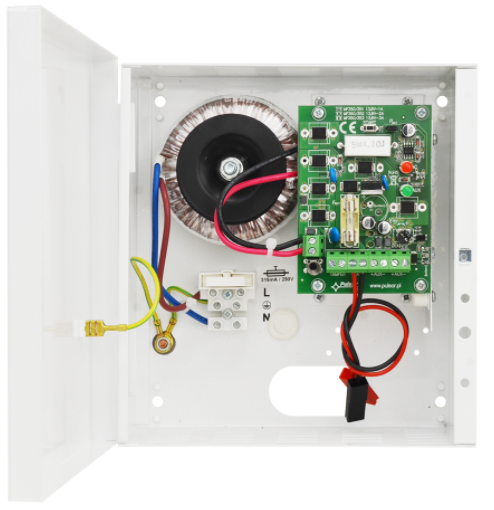

ZASILACZ BUFOROWY PULSAR AWZ100 12-13,8V/1A/1,2Ah

ZASILACZ BUFOROWY PULSAR AWZ100 12-13,8V/1A/1,2Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 1829

Kod EAN: 5906881442029

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 282,29 zł

Cena netto: 229,50 zł

Cena katalogowa: 332,10 zł

Oszczędzasz: 49,81 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz buforowy Pulsar AWZ100 przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V DC (+/-15%). Zastosowany w urządzeniu liniowy układ stabilizacyjny dostarcza napięcia o mniejszym poziomie szumów i krótszym czasie odpowiedzi na zakłócenie, niż w przypadku stosowania stabilizatora impulsowego.
Zasilacz dostarcza napięcia przy pracy buforowej Uout = 12,8V ÷ 13,8V DC o sumarycznej wydajności prądowej:

1. Prąd wyjściowy 1A (bez akumulatora)
2. Prąd wyjściowy 0,9A+ 0,1A (ładowanie akumulatora)

Sumaryczny prąd odbiorników + akumulator wynosi max 1A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 1,2Ah/12V (brak w zestawie). Zasilacz wyposażony jest w mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • liniowy stabilizator napięcia
  • kontrola ładowania i konserwacji akumulatora
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora 0,1A
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • termiczne OHP
    • przepięciowe
    • antysabotażowe
  • obudowa natynkowa, zamykanie - skręcana
  • 5 lat gwarancji
  • bezprzerwowe zasilanie: 12-14V DC / 1A
  • miejsce na akumulator 1,2Ah/12V (brak w zestawie)
  • napięcie zasilania 230VAC

Schemat blokowy:

alt

Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 18W max.
  • napięcie wyjściowe: 12,8V÷13,8V DC (praca buforowa)
  • prąd wyjściowy: 1A (bez akumulatora); 0,9A + 0,1A (ładowanie akumulatora)
  • zakres regulacji napięcia wyjściowego: 12V÷14,5V
  • napięcie tętnienia: 20 mV p-p max.
  • pobór prądu przez układy zasilacza: 5 mA (praca bateryjna)
  • prąd ładowania akumulatora: 0,3A max. 0,1A/24h
  • zabezpieczenie przeciwzwarciowe SCP: 200-250% mocy zasilacza - ograniczenie prądu lub/i uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej)
  • zabezpieczenie przeciążeniowe OLP: 110-150% (@65 st. C ÷ 25 st. C) mocy zasilacza ograniczenie prądu przez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenia obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F 2A – ograniczenie prądu, bezpiecznik topikowy Fbat (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<10V (±5%) - odłączenie (-BAT) akumulatora
  • wyjście techniczne TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)
  • bezpiecznik Fbat – F 2A/250V
  • bezpiecznik Fmain – T 315 mA / 250V
  • warunki pracy: II kl. środowiskowa, temperatura -10 st. C ... +40 st. C, wilgotność względna 20-90% bez kondensacji
    temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 0,8 mm, kolor RAL9003
  • złącza: wyjścia (Ø0,51-2,5 AWG 24-12), wyjścia akumulatora BAT (6,3F-0,75 19 cm)
  • zamykanie: wkręt walcowy (z czoła)
  • napięcie zasilania: 230V AC (±10%)
  • pobór prądu: 0,16A max.
  • częstotliwość zasilania: 50 Hz
  • miejsce na akumulator: 1.2Ah / 12V (SLA) max. 135 x 70 x 60 mm
  • wymiary: 170 x 180 x 80+8 mm
  • montaż: 145 x 153 x Ø6 x 4 szt. (WxH)
  • waga (netto): 1,6kg

W zestawie:

  • zasilacz buforowy Pulsar AWZ100 - 1 szt;
  • instrukcja.
