Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7Ah
alt

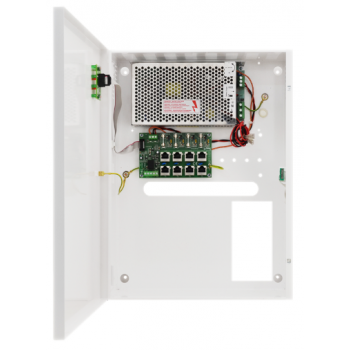

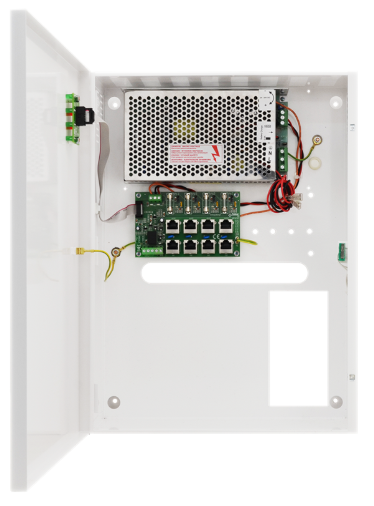

ZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7AhZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7Ah
ZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7Ah
ZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7Ah

ZASILACZ BUFOROWY PoE PULSAR POE042455B 27,6V/4x1A/2x7Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13152

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 161,13 zł

Cena netto: 131,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz PoE Pulsar POE042455B przeznaczony jest do zasilania max. 4 kamer internetowych wymagających stabilizowanego napięcia 24V DC. Zasilacz dostarcza napięcia 27,6V DC o wydajności prądowej:

1. Prąd wyjściowy 4x1A + 0,5A ładowanie akumulatora
2. Prąd wyjściowy 4x0,87A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5,5A.

Zasilanie do kamer dostarczane jest przy pomocy okablowania sieciowego z wykorzystaniem pary 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Zasilacz posiada 4 wyjścia zabezpieczone niezależnie bezpiecznikami topikowymi lub polimerowymi PTC. Awaria (zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC i odłączenie obwodu od zasilania DC (+U). Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo, w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LFPS oraz następuje przełączenie styków przekaźnika.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (4h 21 min) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatorów o pojemności 7Ah (brak w zestawie).

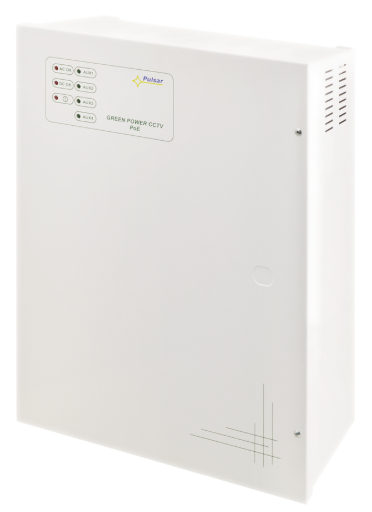

Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym wyposażonej w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki) oraz miejscem na akumulator 2x 7Ah/12V. Posiada też zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe.

Uwaga!
Zasilacz nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych!

Cechy zasilacza:

  • wysoka sprawność: 83%
  • przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • kontrola obecności napięcia na wyjściach AUX1 ÷ AUX4
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • nadnapięciowe OVP
    • przeciążeniowe OLP
    • antysabotażowe
    • przepięciowe
  • wyjścia techniczne: FPS – sygnalizacja zadziałania bezpiecznika wyjściowego (typu OC i przekaźnikowe)
  • orientacyjny czas podtrzymania: 4h 21 min
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • prąd ładowania akumulatora: 0,5A/2A - przełączany zworką
  • miejsce na akumulator: 2x 7Ah/12V (brak w zestawie)
  • wyjście zasilania: 4x 1A / 27,6V DC – RJ45
  • uniwersalny zakres napięcia zasilania: 176÷264VAC

Schemat blokowy:
alt
Specyfikacja techniczna:

alt
  • moc zasilacza: 155W max.
  • sprawność: 83%
  • napięcie wyjściowe: 23V÷ 27,6V DC (praca buforowa); 19V÷ 27,6V DC (praca bateryjna)
  • prąd wyjściowy tAMB<30°C: 4x 1A + 0,5A (ładowanie akumulatora); 4x 0,87A + 2A (ładowanie akumulatora)
  • prąd wyjściowy tAMB=40°C: 4x 0,85A + 0,5A (ładowanie akumulatora); 4x 0,45A + 2A (ładowanie akumulatora)
  • zakres regulacji napięcia wyjściowego: 24÷28V DC
  • napięcie tętnienia: 150 mV p-p max.
  • pobór prądu przez układy zasilacza: 0,13A
  • prąd ładowania akumulatora: 0,5A/2A max. / 2x7Ah (± 5%) przełączany zworką IBAT
  • orientacyjny czas podtrzymania: 4h 36 min
  • zabezpieczenie przeciwzwarciowe SCP:
    • MODUŁ PoE: 4x F 1A lub 4x PTC 1,1A (wybierane zworką)
    • MODUŁ ZASILACZA: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik polimerowy
  • zabezpieczenie przepięciowe: 4x warystor
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<19V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie nadnapięciowe OVP: U>115% ÷ 150% napięcia wyjściowego - odłączenie napięcia wyjściowego, przywracane automatycznie
  • zabezpieczenie antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • optyczna sygnalizacja pracy: diody LED
  • wyjście techniczne FPS - sygnalizujące zadziałanie bezpiecznika wyjściowego:
    • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom H (hi-Z), (powrót automatyczny po powrocie prawidłowej pracy)
    • typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s
  • bezpieczniki F1 ÷ F4: F 1A lub PTC 1,1A
  • stopień ochrony: IP20
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • obudowa: blacha stalowa DC01, 1,0mm, RAL 9003
  • zamykanie: wkręt walcowy (z czoła) możliwość montażu zamka
  • dystans od podłoża montażowego w celu prowadzenia okablowania: 15 mm
  • złącza:
    • zasilacz impulsowy: Φ0,63-2,5 (AWG 26-10)
    • moduł PoE: Φ0,5-2,1 (AWG 24-12)
    • wyjścia AUX1...4: RJ45 4pin
    • wyjście TAMPER: Φ0,8
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,4A@230V AC typ
  • wymiary: 300 x 407 x 127+15 mm
  • wymiary miejsca na akumulator: 250 x 165 x 105 mm
  • waga (netto): 4,5 kg

W zestawie:

  • zasilacz PoE Pulsar POE042455B - 1 szt;
  • instrukcja.
